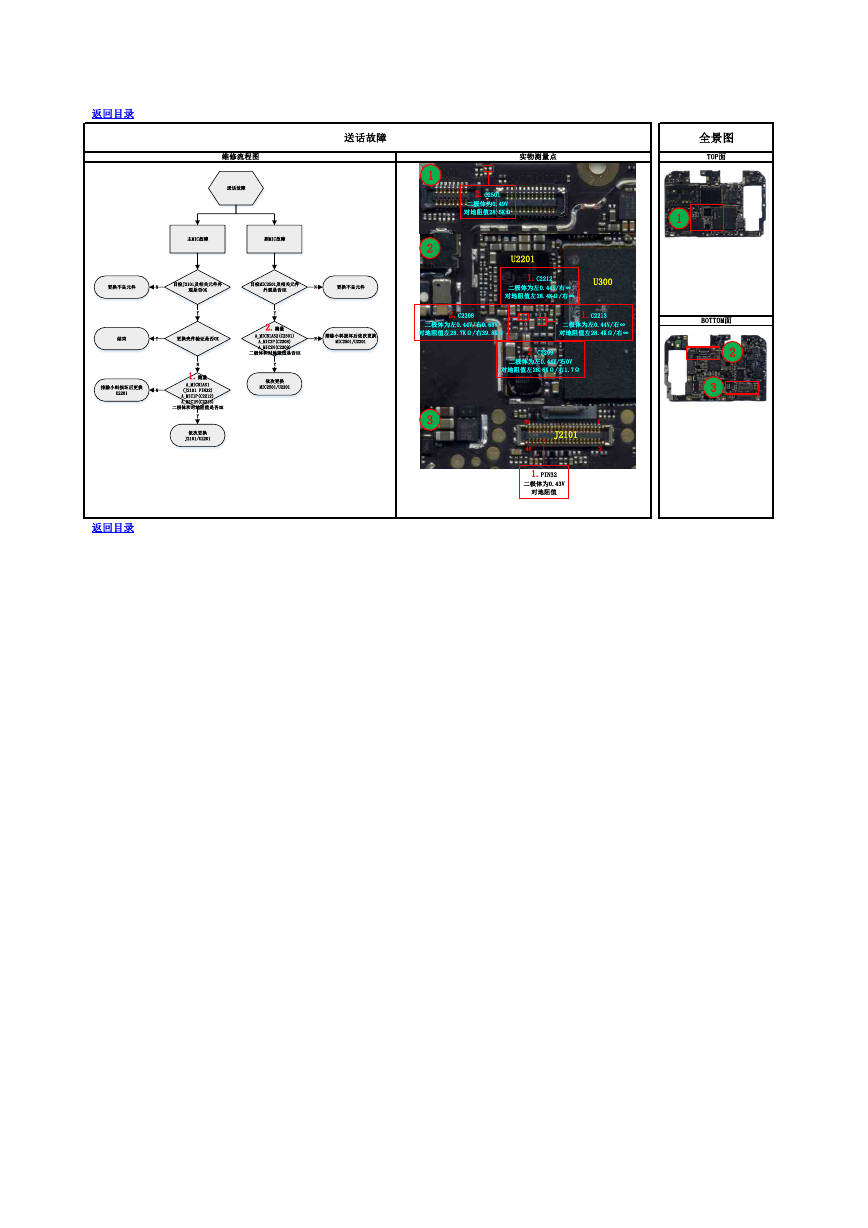

返回目录 维修流程图 实物测量点 送话故障 1 2 2.C2501 二极体为0.49V 对地阻值28.5KΩ U2201 1.C2212 二极体为左0.44V/右∞ 对地阻值左28.4KΩ/右∞ U300 2.C2208 二极体为左0.44V/右0.68V 对地阻值左28.7KΩ/右39.8KΩ 1.C2213 二极体为左0.44V/右∞ 对地阻值左28.4KΩ/右∞ 2.C2209 二极体为左0.44V/右0V 对地阻值左28.6KΩ/右1.7Ω 3 39 40 J2101 1 2 1.PIN32 二极体为0.43V 对地阻值 返回目录 全景图 TOP面 1 BOTTOM面 2 3 送话故障主MIC故障副MIC故障目检J2101及相关元件外观是否OK目检MIC2501及相关元件外观是否OK更换不良元件NYYY更换不良元件NN依次更换MIC2501/U2201更换壳件验证是否OKN结束Y排除小料损坏后依次更换MIC2501/U22011.测量A_MICBIAS1(J2101 PIN32)A_MIC1P(C2212)A_MIC1N(C2213)二极体和对地阻值是否OKYN排除小料损坏后更换U22012.测量A_MICBIAS2(C2501)A_MIC2P(C2208)A_MIC2N(C2209)二极体和对地阻值是否OK依次更换J2101/U2201
