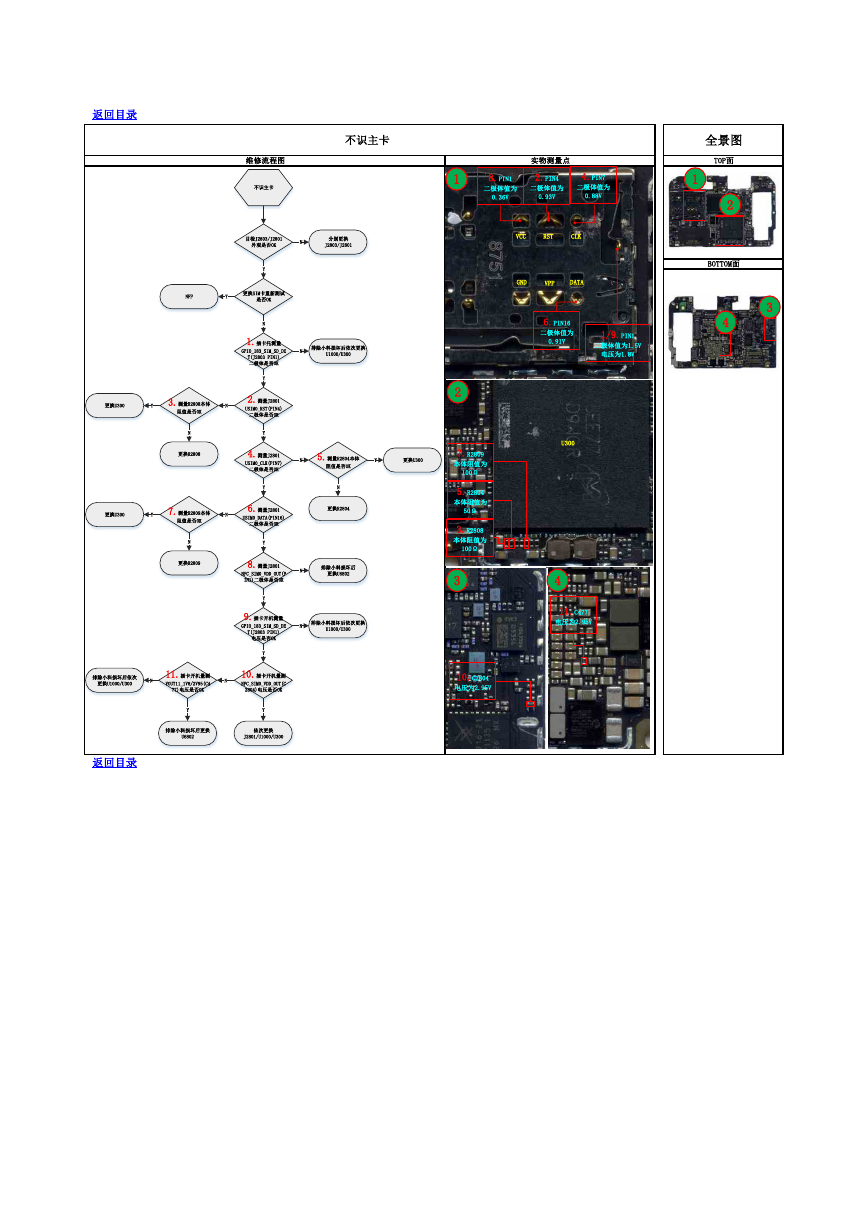

全景图 TOP面 1 2 BOTTOM面 3 4 返回目录 不识主卡 维修流程图 实物测量点 1 8.PIN1 二极体值为 0.36V 2.PIN4 二极体值为 0.93V 4.PIN7 二极体值为 0.88V VCC RST CLK GND VPP DATA 6.PIN16 二极体值为 0.91V 1/9.PIN1 二极体值为1.5V 电压为1.8V 2 7.R2809 本体阻值为 100Ω 5.R2804 本体阻值为 50Ω 3.R2808 本体阻值为 100Ω 3 10.C2804 电压为2.95V U300 4 11.C477 电压为2.95V 返回目录 不识主卡目检J2803/J2801外观是否OK分别更换J2803/J2801N更换SIM卡重新测试是否OKYYNFFN2.测量J2801USIM0_RST(PIN4)二极体是否OKN3.测量R2808本体阻值是否OKN更换R2808Y更换U300Y4.测量J2801USIM0_CLK(PIN7)二极体是否OKN5.测量R2804本体阻值是否OKN更换R2804Y更换U300Y6.测量J2801USIM0_DATA(PIN16)二极体是否OKN7.测量R2809本体阻值是否OKN更换R2809Y更换U300Y1.插卡托测量GPIO_183_SIM_SD_DET(J2803 PIN1)二极体是否OKYN排除小料损坏后依次更换U1000/U3008.测量J2801NFC_SIM0_VDD_OUT(PIN1)二极体是否OKNY排除小料损坏后更换U680210.插卡开机量测NFC_SIM0_VDD_OUT(C2804)电压是否OKNY依次更换J2801/U1000/U3009.插卡开机测量GPIO_183_SIM_SD_DET(J2803 PIN1)电压是否OKYN排除小料损坏后依次更换U1000/U30011.插卡开机量测VOUT11_1V8/2V95(C477)电压是否OKY排除小料损坏后更换U6802排除小料损坏后依次更换U1000/U300N
