基于 StarterWare 的 TMS320C6748 裸机开发入门详解教程 Revision History Draft Date Revision No. Description 2016/01/29 2015/12/30 V1.1 V1.0 1.排版修改。 1.初始版本。 1

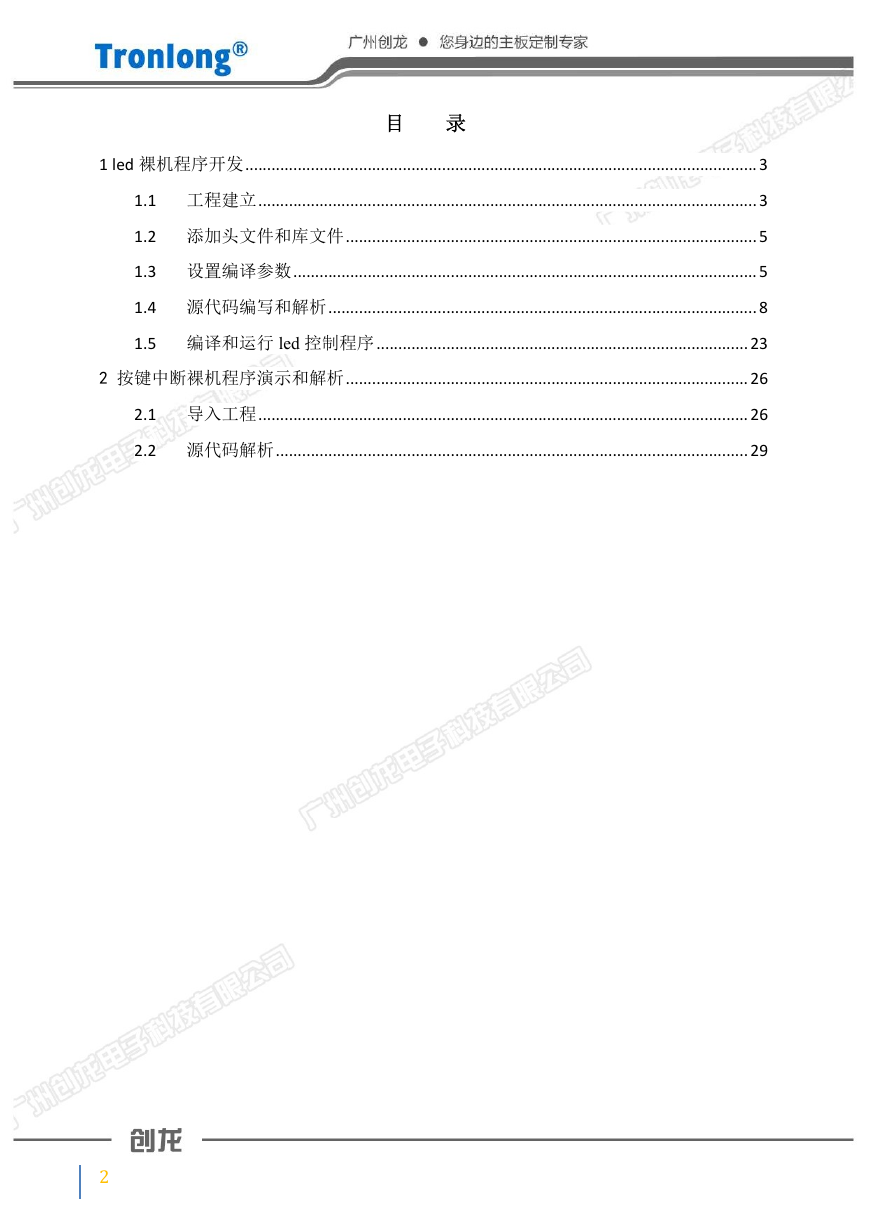

目录 1 led 裸机程序开发 ..................................................................................................................... 3 1.1 工程建立 .................................................................................................................. 3 1.2 添加头文件和库文件 .............................................................................................. 5 1.3 设置编译参数 .......................................................................................................... 5 1.4 源代码编写和解析 .................................................................................................. 8 1.5 编译和运行 led 控制程序 ..................................................................................... 23 2 按键中断裸机程序演示和解析 ............................................................................................ 26 2.1 导入工程 ................................................................................................................ 26 2.2 源代码解析 ............................................................................................................ 29 2

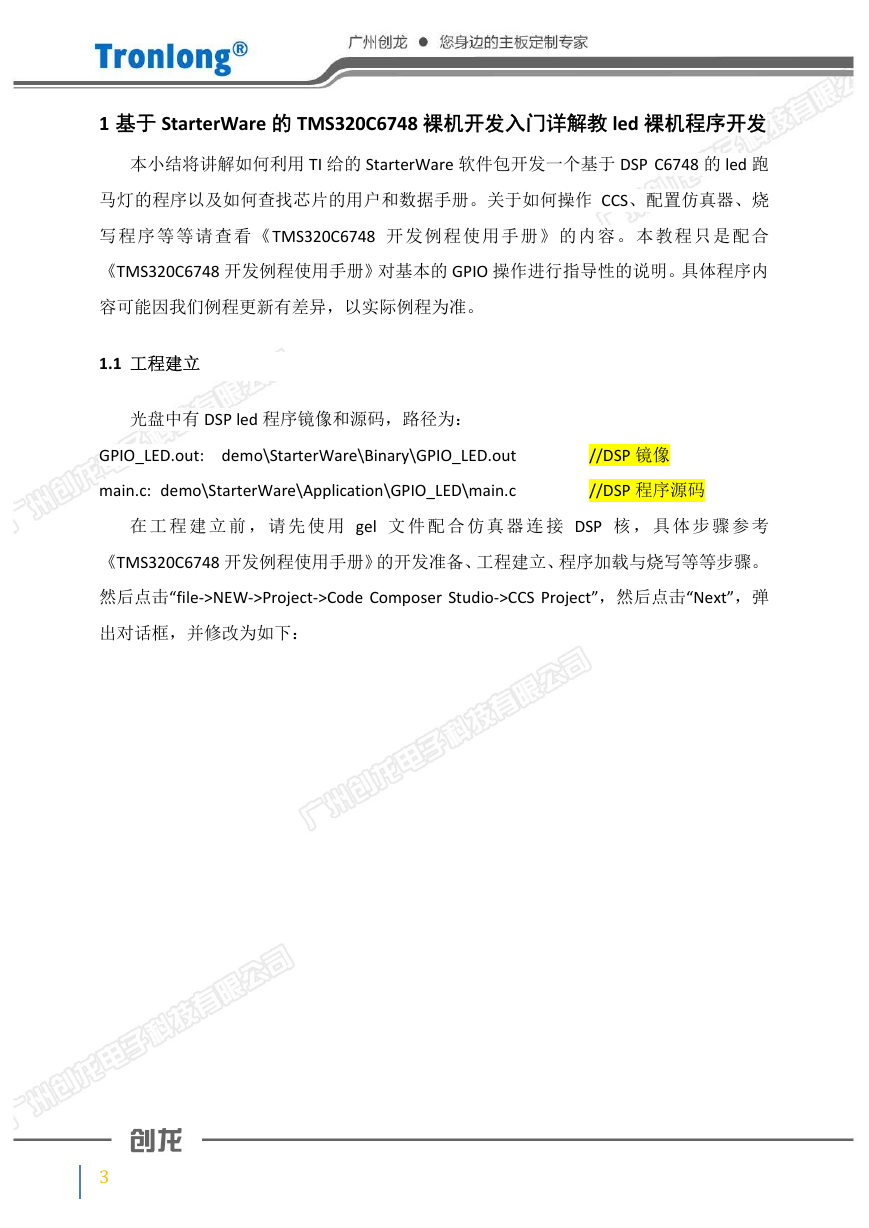

1 基于 StarterWare 的 TMS320C6748 裸机开发入门详解教 led 裸机程序开发本小结将讲解如何利用 TI 给的 StarterWare 软件包开发一个基于 DSP C6748 的 led 跑马灯的程序以及如何查找芯片的用户和数据手册。关于如何操作 CCS、配置仿真器、烧写程序等等请查看《TMS320C6748 开发例程使用手册》的内容。本教程只是配合《TMS320C6748 开发例程使用手册》对基本的 GPIO 操作进行指导性的说明。具体程序内容可能因我们例程更新有差异，以实际例程为准。 1.1 工程建立光盘中有 DSP led 程序镜像和源码，路径为： GPIO_LED.out: demo\StarterWare\Binary\GPIO_LED.out //DSP 镜像 main.c: demo\StarterWare\Application\GPIO_LED\main.c //DSP 程序源码在工程建立前，请先使用 gel 文件配合仿真器连接 DSP 核，具体步骤参考《TMS320C6748 开发例程使用手册》的开发准备、工程建立、程序加载与烧写等等步骤。然后点击“file->NEW->Project->Code Composer Studio->CCS Project”，然后点击“Next”，弹出对话框，并修改为如下： 3

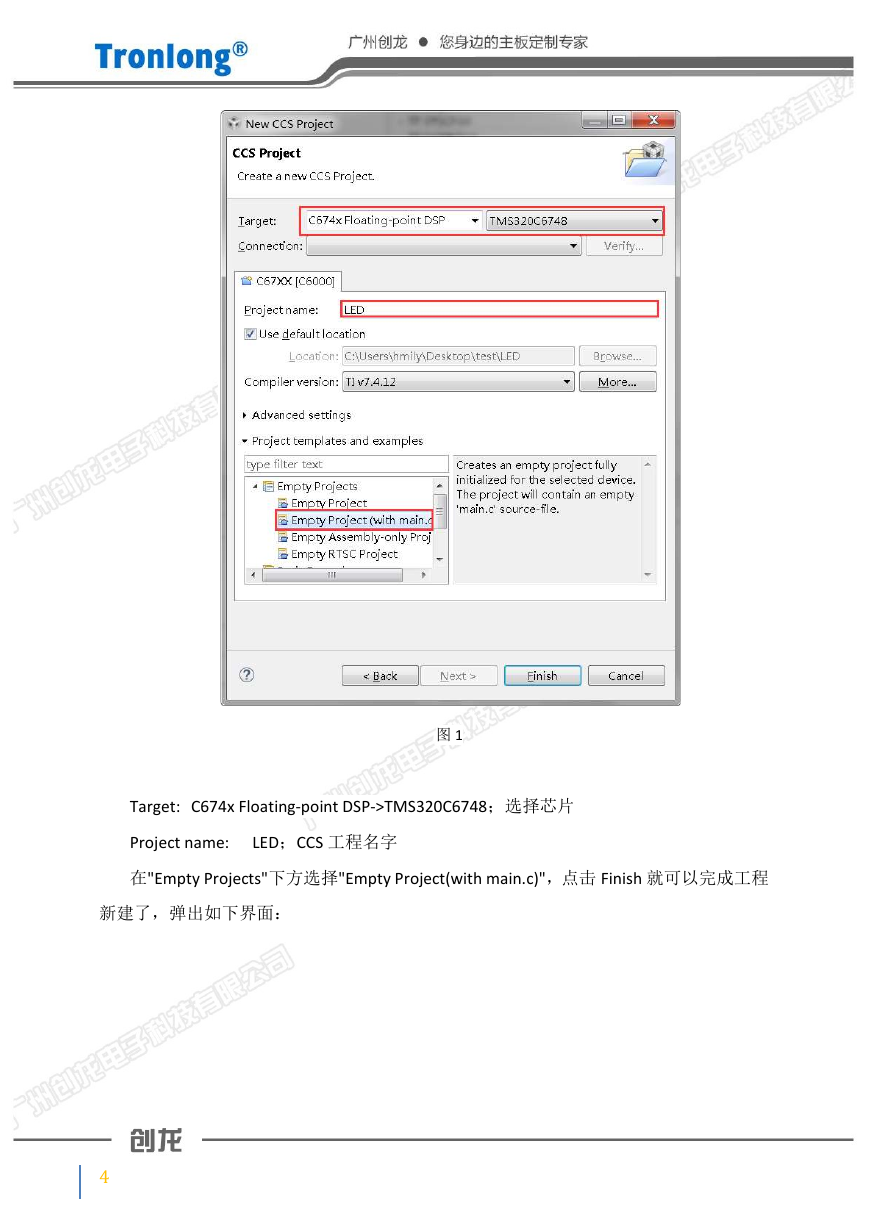

图 1 Target: C674x Floating-point DSP->TMS320C6748；选择芯片 Project name: LED；CCS 工程名字在"Empty Projects"下方选择"Empty Project(with main.c)"，点击 Finish 就可以完成工程新建了，弹出如下界面： 4

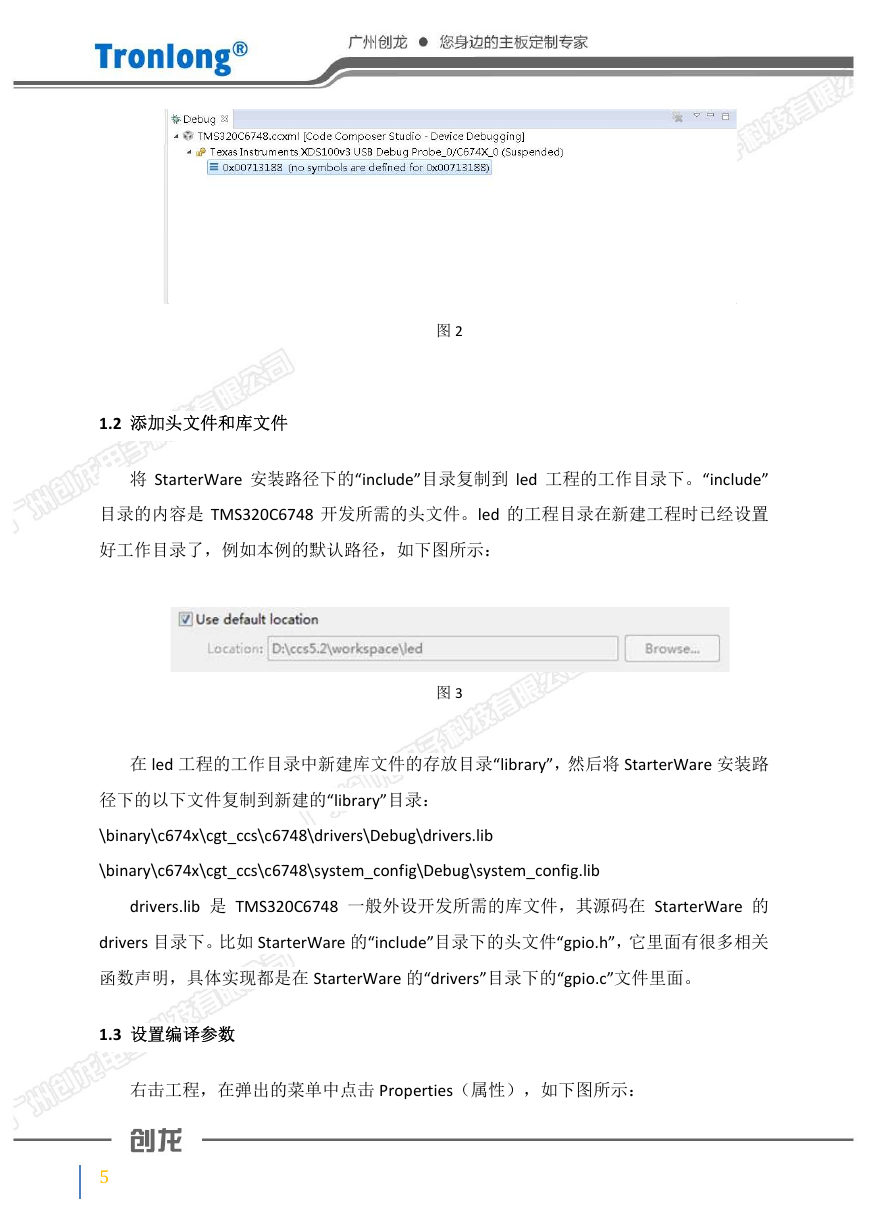

图 2 1.2 添加头文件和库文件将 StarterWare 安装路径下的“include”目录复制到 led 工程的工作目录下。“include” 目录的内容是 TMS320C6748 开发所需的头文件。led 的工程目录在新建工程时已经设置好工作目录了，例如本例的默认路径，如下图所示：图 3 在 led 工程的工作目录中新建库文件的存放目录“library”，然后将 StarterWare 安装路径下的以下文件复制到新建的“library”目录： \binary\c674x\cgt_ccs\c6748\drivers\Debug\drivers.lib \binary\c674x\cgt_ccs\c6748\system_config\Debug\system_config.lib drivers.lib 是 TMS320C6748 一般外设开发所需的库文件，其源码在 StarterWare 的 drivers 目录下。比如 StarterWare 的“include”目录下的头文件“gpio.h”，它里面有很多相关函数声明，具体实现都是在 StarterWare 的“drivers”目录下的“gpio.c”文件里面。 1.3 设置编译参数右击工程，在弹出的菜单中点击 Properties（属性），如下图所示： 5

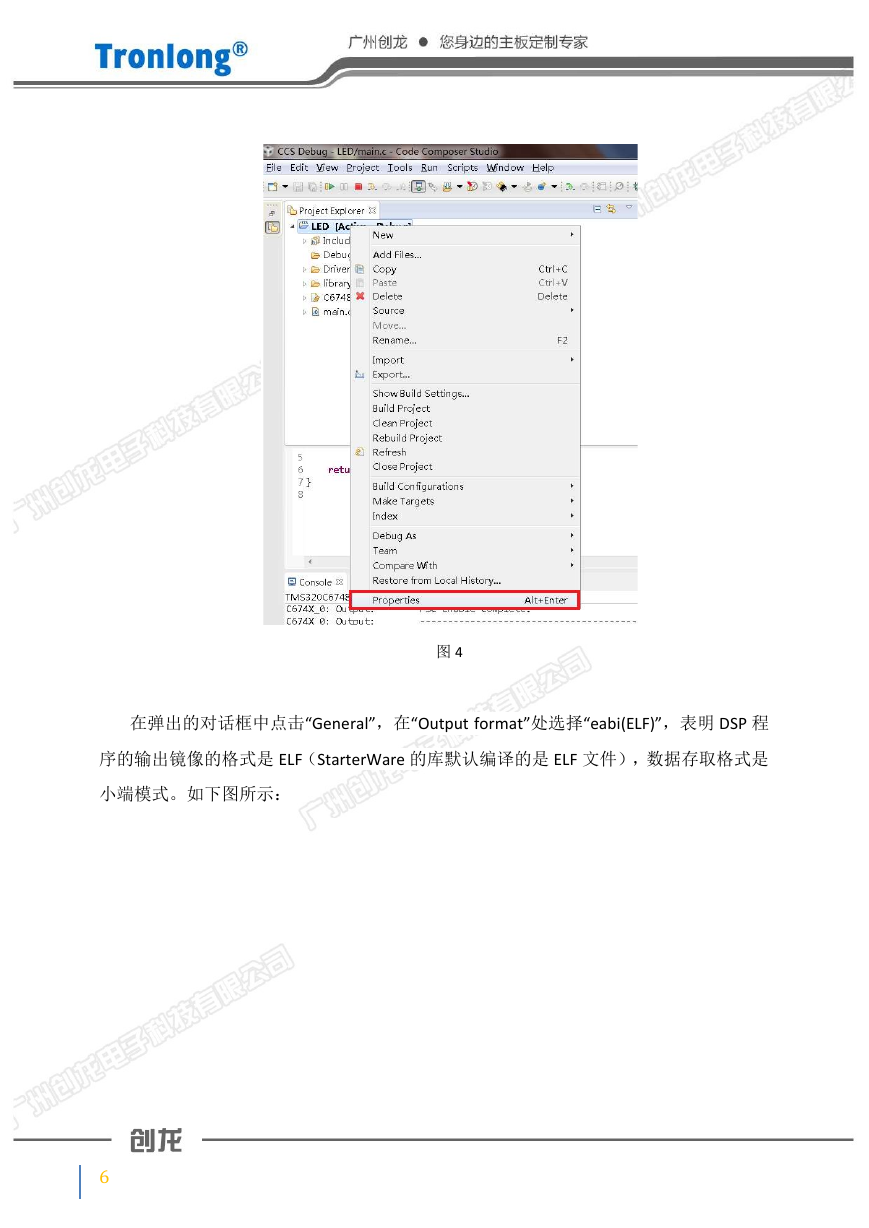

图 4 在弹出的对话框中点击“General”，在“Output format”处选择“eabi(ELF)”，表明 DSP 程序的输出镜像的格式是 ELF（StarterWare 的库默认编译的是 ELF 文件），数据存取格式是小端模式。如下图所示： 6

图 5 点击“Build->C6000 Compiler->Include Options”，弹出如下界面：图 6 点击右边的符号添加要包含的头文件路径，弹出如下对话框： 7

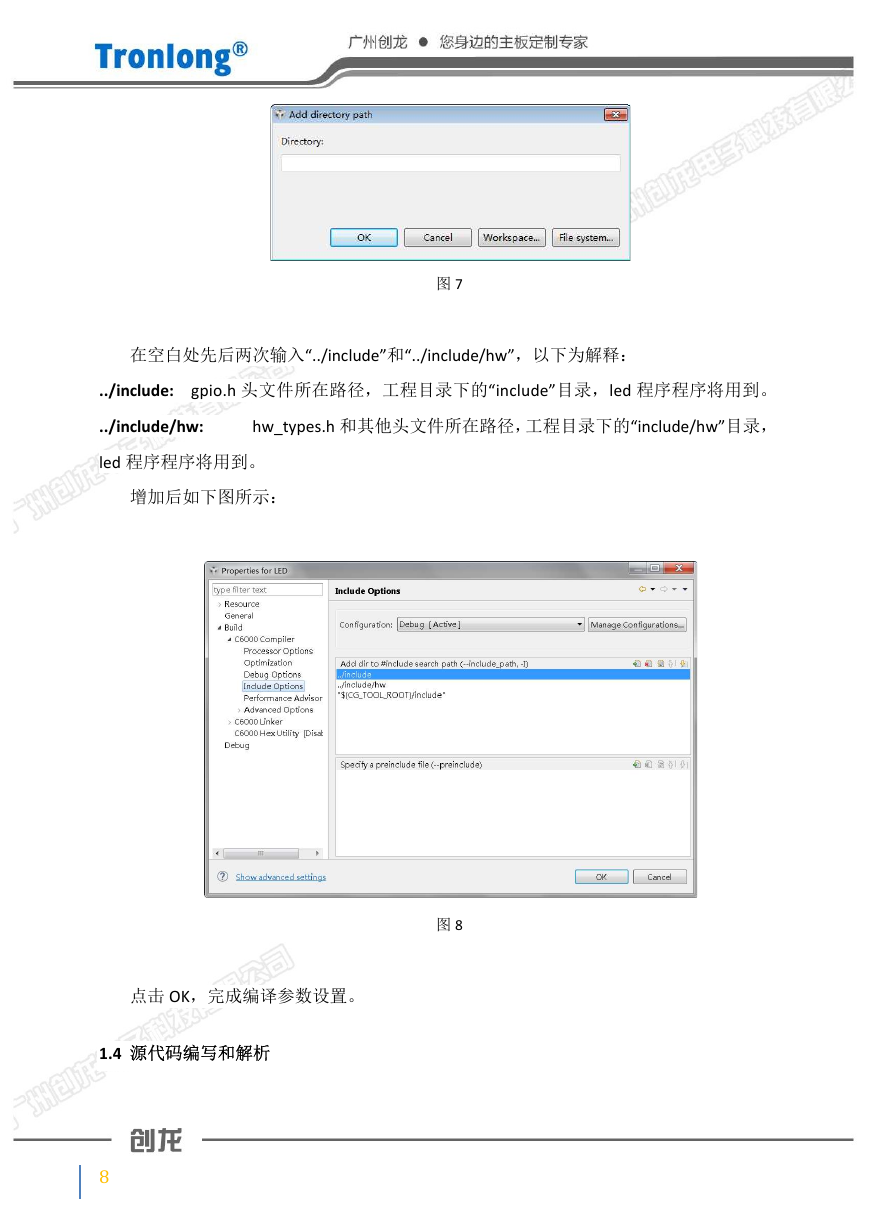

图 7 在空白处先后两次输入“../include”和“../include/hw”，以下为解释： ../include: gpio.h 头文件所在路径，工程目录下的“include”目录，led 程序程序将用到。 ../include/hw: hw_types.h 和其他头文件所在路径，工程目录下的“include/hw”目录， led 程序程序将用到。增加后如下图所示：点击 OK，完成编译参数设置。 1.4 源代码编写和解析 8 图 8
