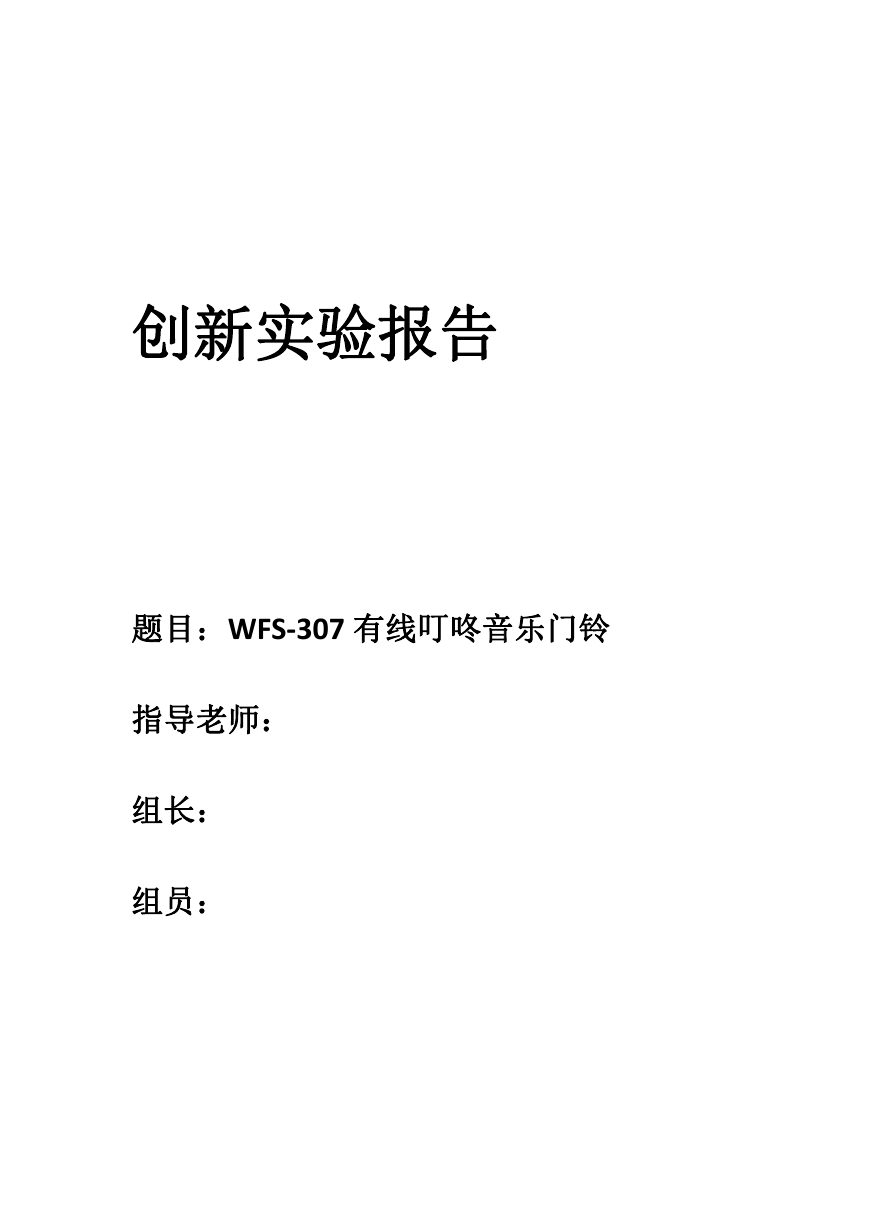

    创新实验报告 题目：WFS-307 有线叮咚音乐门铃 指导老师： 组长： 组员：

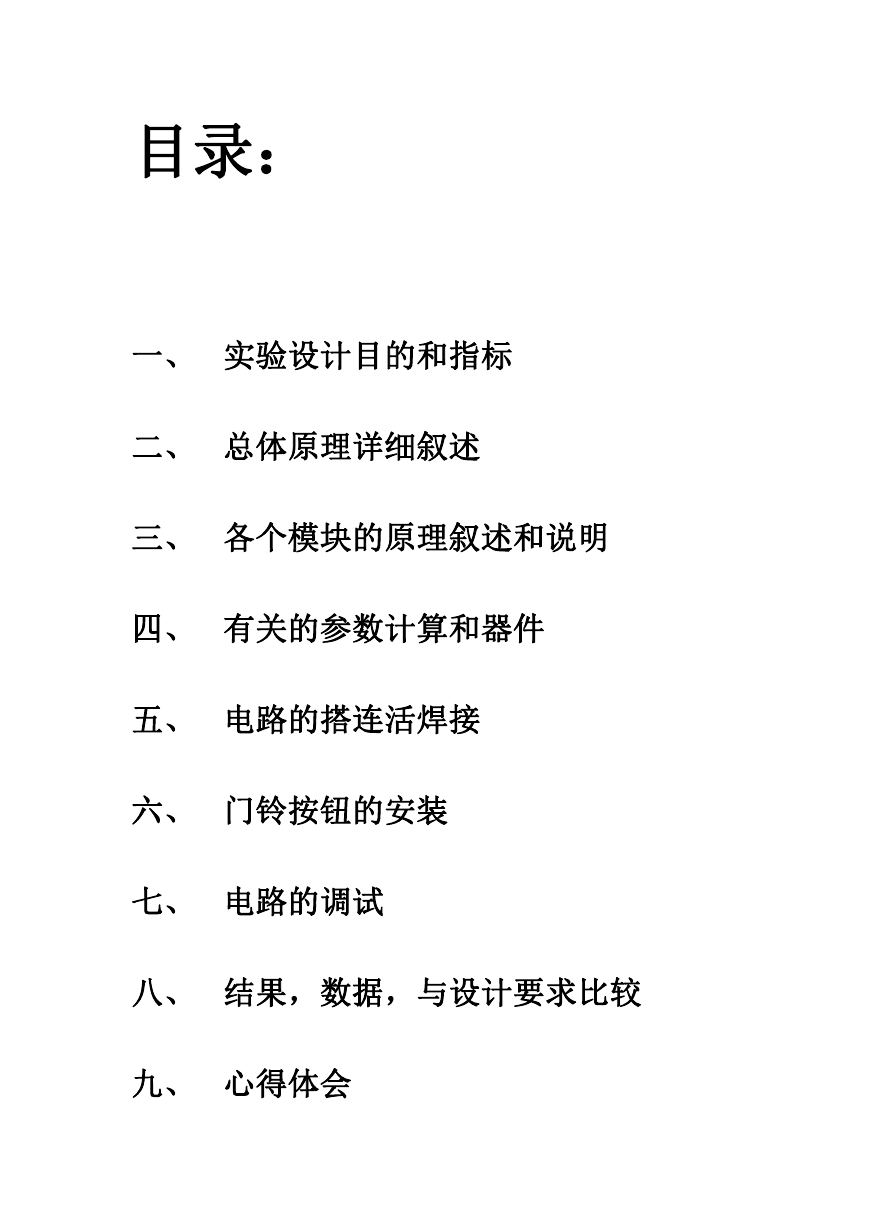

    目录： 一、 实验设计目的和指标 二、 总体原理详细叙述 三、 各个模块的原理叙述和说明 四、 有关的参数计算和器件 五、 电路的搭连活焊接 六、 门铃按钮的安装 七、 电路的调试 八、 结果，数据，与设计要求比较 九、 心得体会

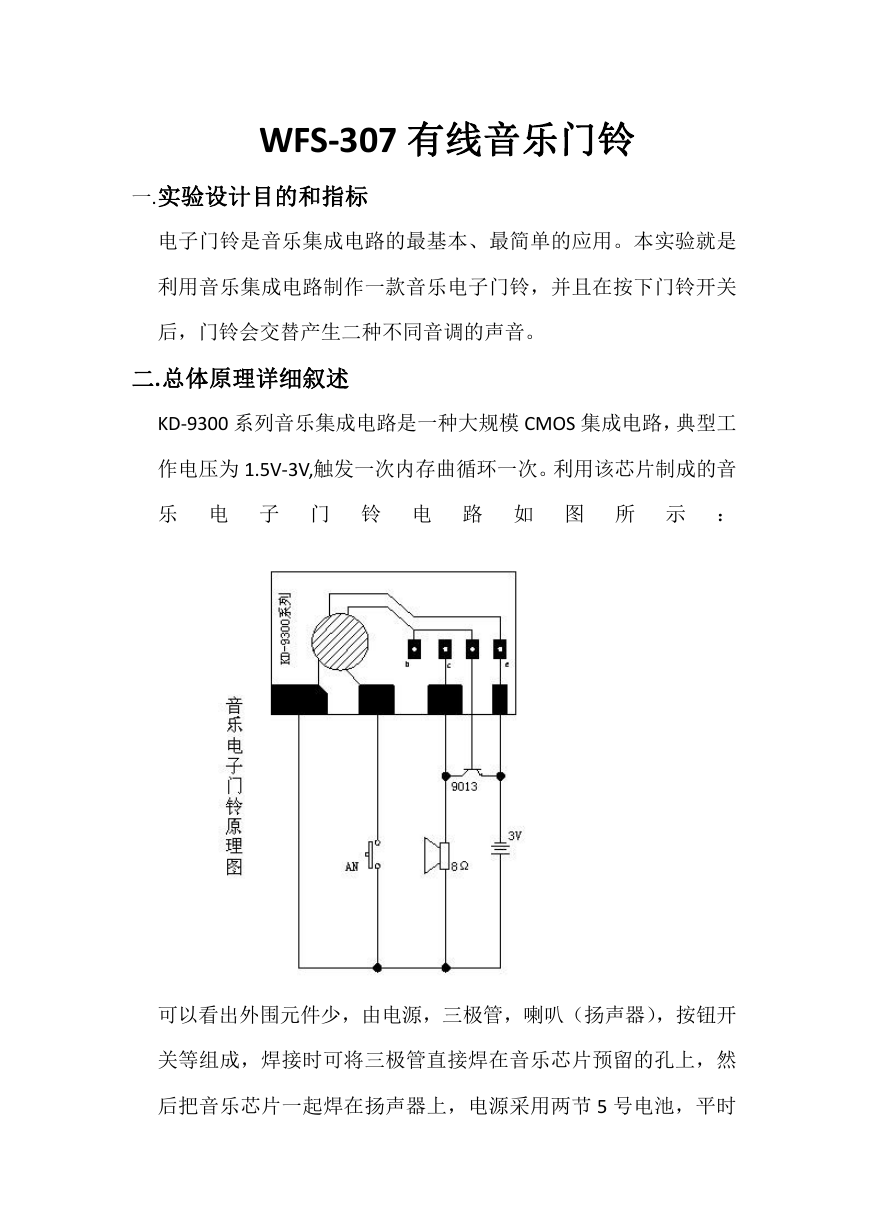

    WFS-307 有线音乐门铃 一.实验设计目的和指标 电子门铃是音乐集成电路的最基本、最简单的应用。本实验就是 利用音乐集成电路制作一款音乐电子门铃，并且在按下门铃开关 后，门铃会交替产生二种不同音调的声音。 二.总体原理详细叙述 KD-9300 系列音乐集成电路是一种大规模 CMOS 集成电路，典型工 作电压为 1.5V-3V,触发一次内存曲循环一次。利用该芯片制成的音 乐 电 子 门 铃 电 路 如 图 所 示 ： 可以看出外围元件少，由电源，三极管，喇叭（扬声器），按钮开 关等组成，焊接时可将三极管直接焊在音乐芯片预留的孔上，然 后把音乐芯片一起焊在扬声器上，电源采用两节 5 号电池，平时

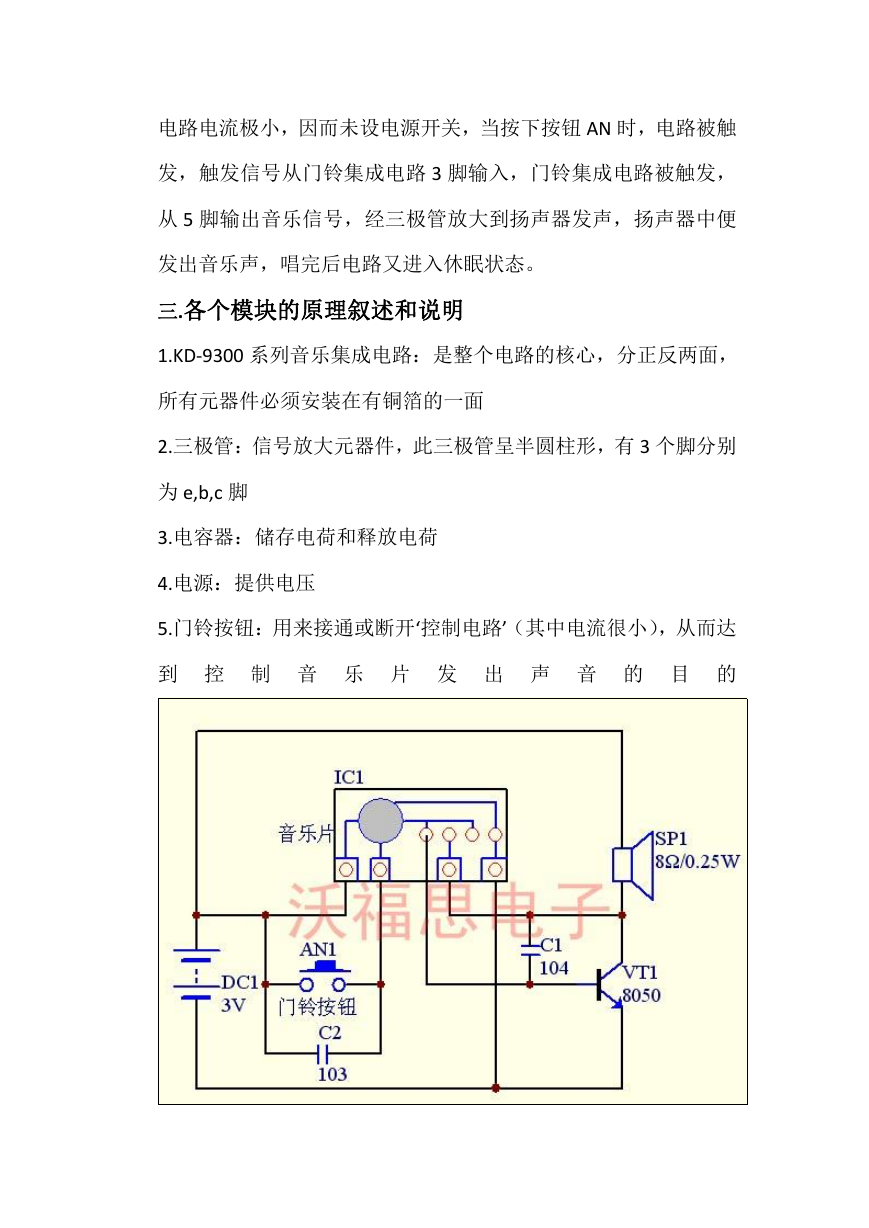

    电路电流极小，因而未设电源开关，当按下按钮 AN 时，电路被触 发，触发信号从门铃集成电路 3 脚输入，门铃集成电路被触发， 从 5 脚输出音乐信号，经三极管放大到扬声器发声，扬声器中便 发出音乐声，唱完后电路又进入休眠状态。 三.各个模块的原理叙述和说明 1.KD-9300 系列音乐集成电路：是整个电路的核心，分正反两面， 所有元器件必须安装在有铜箔的一面 2.三极管：信号放大元器件，此三极管呈半圆柱形，有 3 个脚分别 为 e,b,c 脚 3.电容器：储存电荷和释放电荷 4.电源：提供电压 5.门铃按钮：用来接通或断开‘控制电路’（其中电流很小），从而达 到 控 制 音 乐 片 发 出 声 音 的 目 的
    四. 有关的参数计算和器件 如上图，在本次的实验中我们选取的是： KD-9300 系列音乐集成电路 C1：104 型电容 C2：103 型电容 S8050 号三极管 SP1 号扬声器 2 节 5 号电池提供电源 五.电路的搭连活焊接 1.将电烙铁插入插座预热 2.焊接时，先将三极管和电容器，导线等元器件插入音乐集成电路相 应的脚内，并且主要以正负极性，不要装错了，然后右手握烙铁，左 手拿焊锡丝，将焊锡丝紧贴在待焊的元件处，伸入电烙铁，融化焊锡 丝，适量后移开电烙铁，焊锡丝凝固便会将元器件安装在音乐片上 3.焊接好后用万用表检查相邻脚间是否有短路现象，若有短路应马上 排除。然后再用万用表检查各脚与集成片是否焊通，若不通或者虚焊， 应马上补焊好 4.将音乐集成电路和扬声器焊接在一起，并用导线将集成电路和按钮 开关和电源也焊接在一起，同时也要注意正负极性 5.在整个焊接完成后，应认真核对各个元器件的位置和参数是否正 确，检查有无短路，虚焊，错焊，漏焊等现象 六.门铃按钮的安装

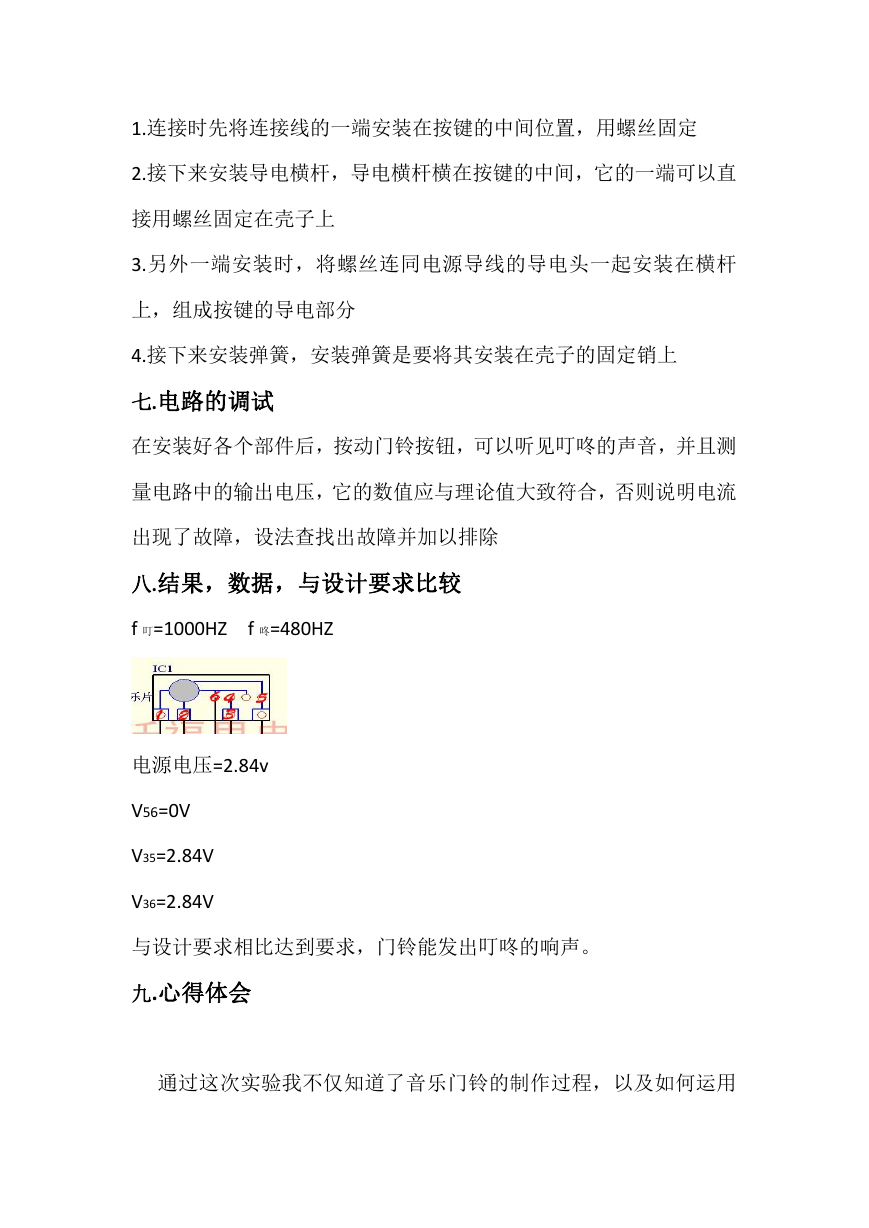

    1.连接时先将连接线的一端安装在按键的中间位置，用螺丝固定 2.接下来安装导电横杆，导电横杆横在按键的中间，它的一端可以直 接用螺丝固定在壳子上 3.另外一端安装时，将螺丝连同电源导线的导电头一起安装在横杆 上，组成按键的导电部分 4.接下来安装弹簧，安装弹簧是要将其安装在壳子的固定销上 七.电路的调试 在安装好各个部件后，按动门铃按钮，可以听见叮咚的声音，并且测 量电路中的输出电压，它的数值应与理论值大致符合，否则说明电流 出现了故障，设法查找出故障并加以排除 八.结果，数据，与设计要求比较 f 叮=1000HZ f 咚=480HZ 电源电压=2.84v V56=0V V35=2.84V V36=2.84V 与设计要求相比达到要求，门铃能发出叮咚的响声。 九.心得体会 通过这次实验我不仅知道了音乐门铃的制作过程，以及如何运用

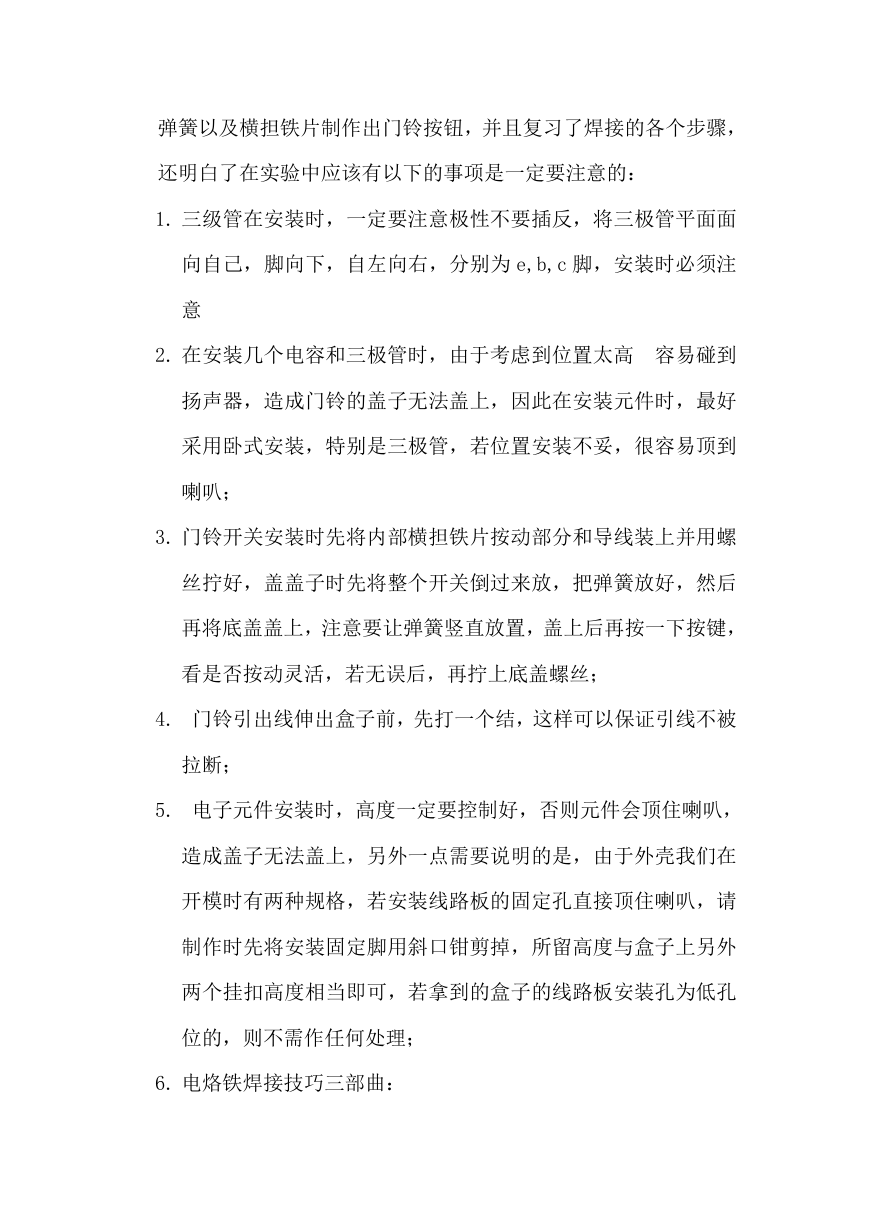

    弹簧以及横担铁片制作出门铃按钮，并且复习了焊接的各个步骤， 还明白了在实验中应该有以下的事项是一定要注意的： 1. 三级管在安装时，一定要注意极性不要插反，将三极管平面面 向自己，脚向下，自左向右，分别为 e,b,c 脚，安装时必须注 意 2. 在安装几个电容和三极管时，由于考虑到位置太高 容易碰到 扬声器，造成门铃的盖子无法盖上，因此在安装元件时，最好 采用卧式安装，特别是三极管，若位置安装不妥，很容易顶到 喇叭； 3. 门铃开关安装时先将内部横担铁片按动部分和导线装上并用螺 丝拧好，盖盖子时先将整个开关倒过来放，把弹簧放好，然后 再将底盖盖上，注意要让弹簧竖直放置，盖上后再按一下按键， 看是否按动灵活，若无误后，再拧上底盖螺丝； 4. 门铃引出线伸出盒子前，先打一个结，这样可以保证引线不被 拉断； 5. 电子元件安装时，高度一定要控制好，否则元件会顶住喇叭， 造成盖子无法盖上，另外一点需要说明的是，由于外壳我们在 开模时有两种规格，若安装线路板的固定孔直接顶住喇叭，请 制作时先将安装固定脚用斜口钳剪掉，所留高度与盒子上另外 两个挂扣高度相当即可，若拿到的盒子的线路板安装孔为低孔 位的，则不需作任何处理； 6. 电烙铁焊接技巧三部曲：

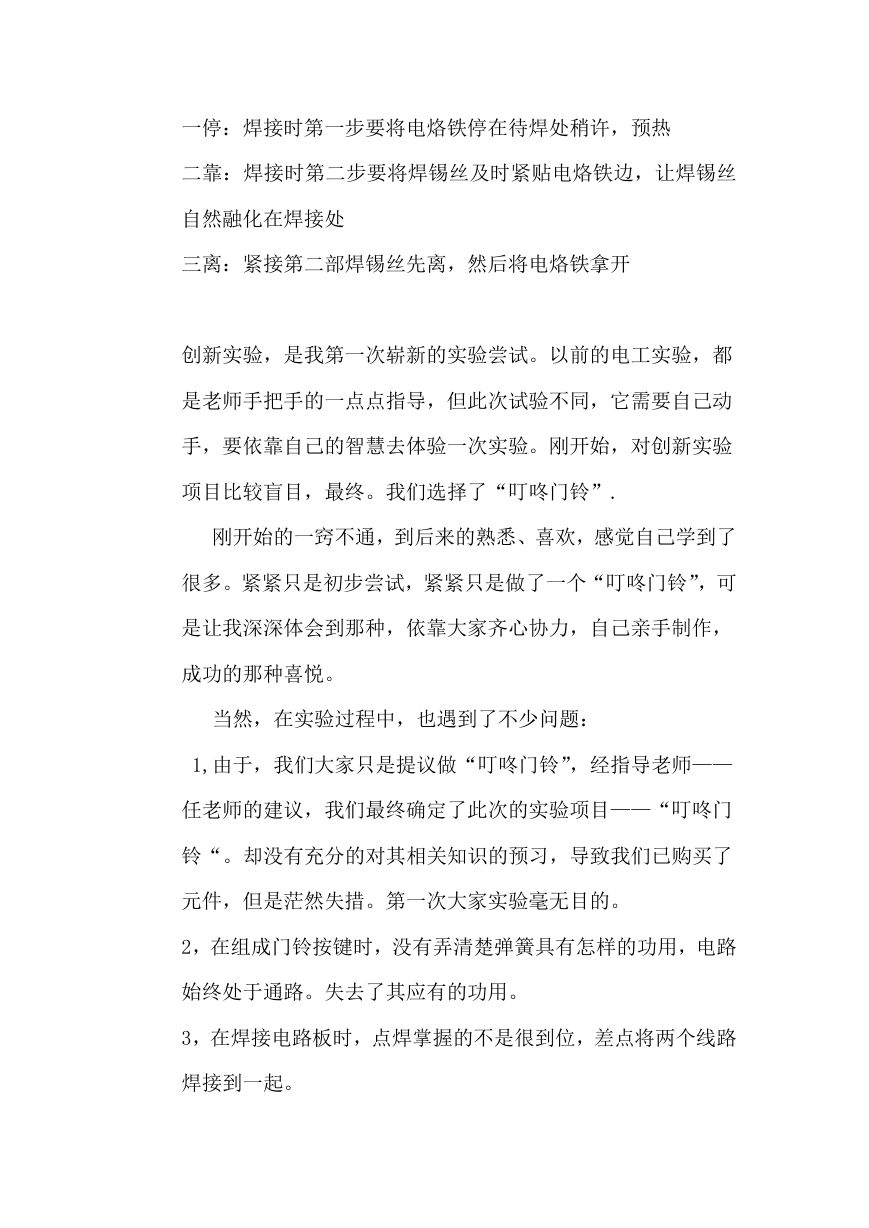

    一停：焊接时第一步要将电烙铁停在待焊处稍许，预热 二靠：焊接时第二步要将焊锡丝及时紧贴电烙铁边，让焊锡丝 自然融化在焊接处 三离：紧接第二部焊锡丝先离，然后将电烙铁拿开 创新实验，是我第一次崭新的实验尝试。以前的电工实验，都 是老师手把手的一点点指导，但此次试验不同，它需要自己动 手，要依靠自己的智慧去体验一次实验。刚开始，对创新实验 项目比较盲目，最终。我们选择了“叮咚门铃”. 刚开始的一窍不通，到后来的熟悉、喜欢，感觉自己学到了 很多。紧紧只是初步尝试，紧紧只是做了一个“叮咚门铃”，可 是让我深深体会到那种，依靠大家齐心协力，自己亲手制作， 成功的那种喜悦。 当然，在实验过程中，也遇到了不少问题： 1,由于，我们大家只是提议做“叮咚门铃”，经指导老师—— 任老师的建议，我们最终确定了此次的实验项目——“叮咚门 铃“。却没有充分的对其相关知识的预习，导致我们已购买了 元件，但是茫然失措。第一次大家实验毫无目的。 2，在组成门铃按键时，没有弄清楚弹簧具有怎样的功用，电路 始终处于通路。失去了其应有的功用。 3，在焊接电路板时，点焊掌握的不是很到位，差点将两个线路 焊接到一起。
