Valor Computerized Systems Far East Ltd. Enterprise 3000 / Trilogy 5000 培训手册〇〇二八年七月

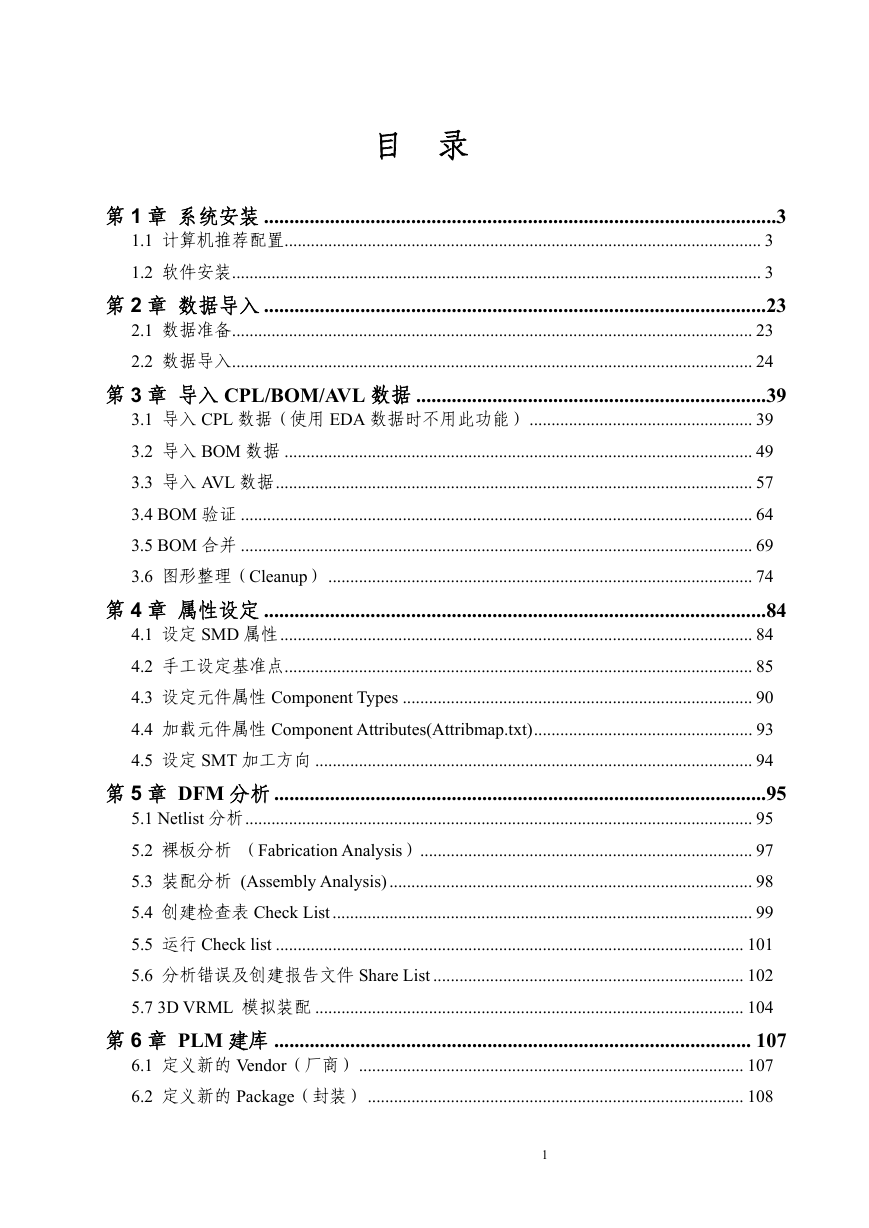

目录第 1 章系统安装 .....................................................................................................3 1.1 计算机推荐配置............................................................................................................. 3 1.2 软件安装......................................................................................................................... 3 第 2 章数据导入 ...................................................................................................23 2.1 数据准备....................................................................................................................... 23 2.2 数据导入....................................................................................................................... 24 第 3 章导入 CPL/BOM/AVL 数据 .....................................................................39 3.1 导入 CPL 数据（使用 EDA 数据时不用此功能）................................................... 39 3.2 导入 BOM 数据 ........................................................................................................... 49 3.3 导入 AVL 数据............................................................................................................. 57 3.4 BOM 验证 ..................................................................................................................... 64 3.5 BOM 合并 ..................................................................................................................... 69 3.6 图形整理（Cleanup） ................................................................................................. 74 第 4 章属性设定 ...................................................................................................84 4.1 设定 SMD 属性............................................................................................................ 84 4.2 手工设定基准点........................................................................................................... 85 4.3 设定元件属性 Component Types ................................................................................ 90 4.4 加载元件属性 Component Attributes(Attribmap.txt).................................................. 93 4.5 设定 SMT 加工方向 .................................................................................................... 94 第 5 章 DFM 分析 .................................................................................................95 5.1 Netlist 分析.................................................................................................................... 95 5.2 裸板分析（Fabrication Analysis）............................................................................ 97 5.3 装配分析 (Assembly Analysis) ................................................................................... 98 5.4 创建检查表 Check List ................................................................................................ 99 5.5 运行 Check list ........................................................................................................... 101 5.6 分析错误及创建报告文件 Share List ....................................................................... 102 5.7 3D VRML 模拟装配 .................................................................................................. 104 第 6 章 PLM 建库 .............................................................................................. 107 6.1 定义新的 Vendor（厂商）........................................................................................ 107 6.2 定义新的 Package（封装） ...................................................................................... 108 1

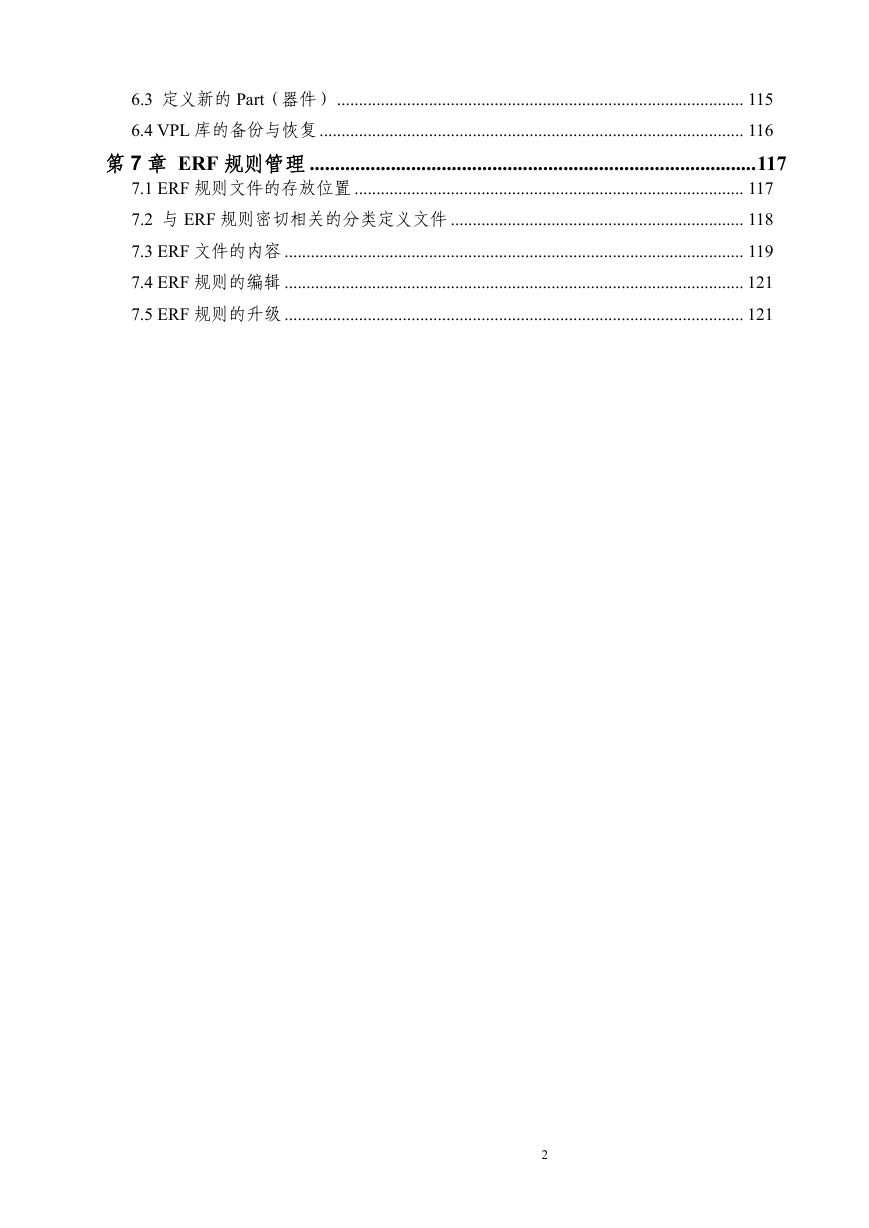

6.3 定义新的 Part（器件） ............................................................................................. 115 6.4 VPL 库的备份与恢复................................................................................................. 116 第 7 章 ERF 规则管理 ........................................................................................117 7.1 ERF 规则文件的存放位置 ......................................................................................... 117 7.2 与 ERF 规则密切相关的分类定义文件 ................................................................... 118 7.3 ERF 文件的内容 ......................................................................................................... 119 7.4 ERF 规则的编辑 ......................................................................................................... 121 7.5 ERF 规则的升级 ......................................................................................................... 121 2

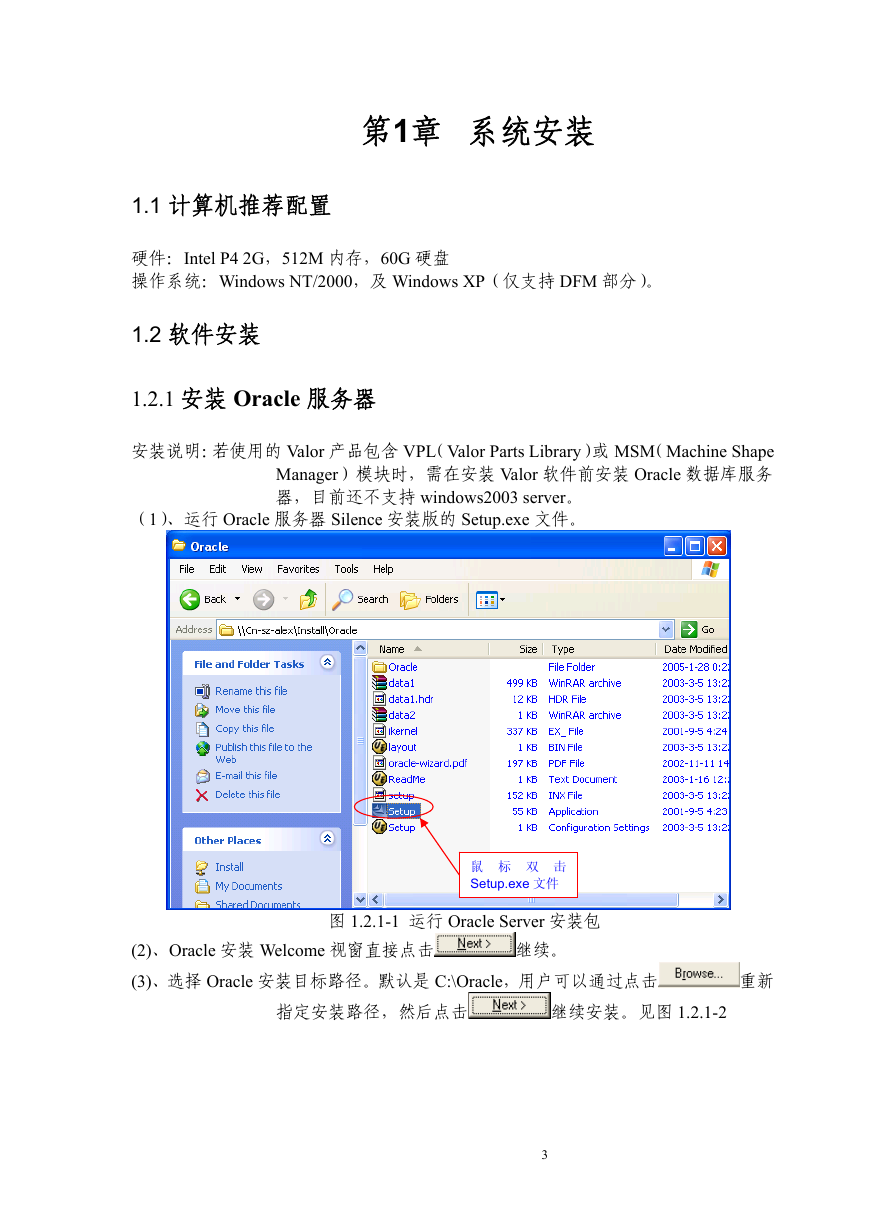

第1章系统安装 1.1 计算机推荐配置硬件：Intel P4 2G，512M 内存，60G 硬盘操作系统：Windows NT/2000，及 Windows XP（仅支持 DFM 部分）。 1.2 软件安装 1.2.1 安装 Oracle 服务器安装说明：若使用的 Valor 产品包含 VPL（Valor Parts Library）或 MSM（Machine Shape Manager）模块时，需在安装 Valor 软件前安装 Oracle 数据库服务器，目前还不支持 windows2003 server。（1）、运行 Oracle 服务器 Silence 安装版的 Setup.exe 文件。鼠标双击 Setup.exe 文件图 1.2.1-1 运行 Oracle Server 安装包 (2)、Oracle 安装 Welcome 视窗直接点击 (3)、选择 Oracle 安装目标路径。默认是 C:\Oracle，用户可以通过点击继续。重新指定安装路径，然后点击继续安装。见图 1.2.1-2 3

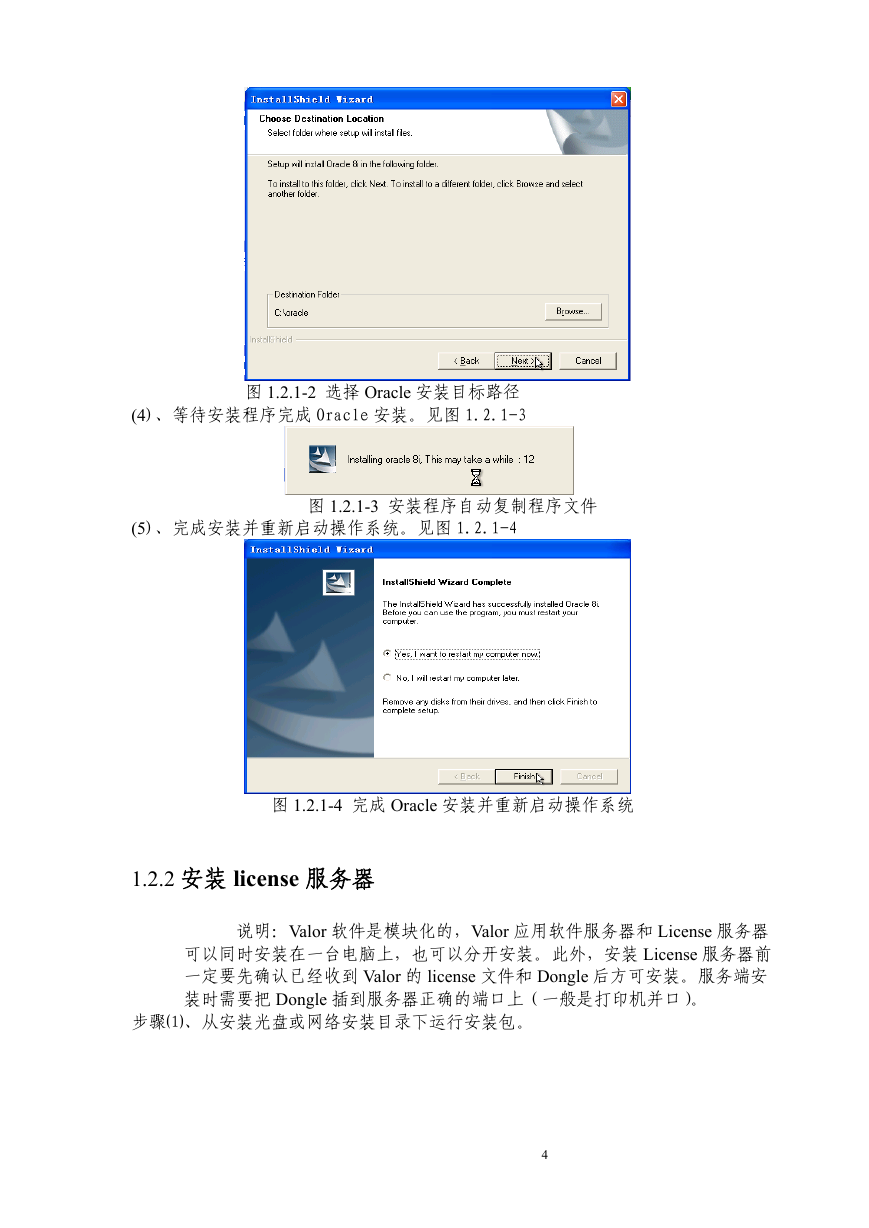

图 1.2.1-2 选择 Oracle 安装目标路径 (4)、等待安装程序完成 Oracle 安装。见图 1.2.1-3 图 1.2.1-3 安装程序自动复制程序文件 (5)、完成安装并重新启动操作系统。见图 1.2.1-4 图 1.2.1-4 完成 Oracle 安装并重新启动操作系统 1.2.2 安装 license 服务器说明：Valor 软件是模块化的，Valor 应用软件服务器和 License 服务器可以同时安装在一台电脑上，也可以分开安装。此外，安装 License 服务器前一定要先确认已经收到 Valor 的 license 文件和 Dongle 后方可安装。服务端安装时需要把 Dongle 插到服务器正确的端口上（一般是打印机并口）。步骤⑴、从安装光盘或网络安装目录下运行安装包。 4

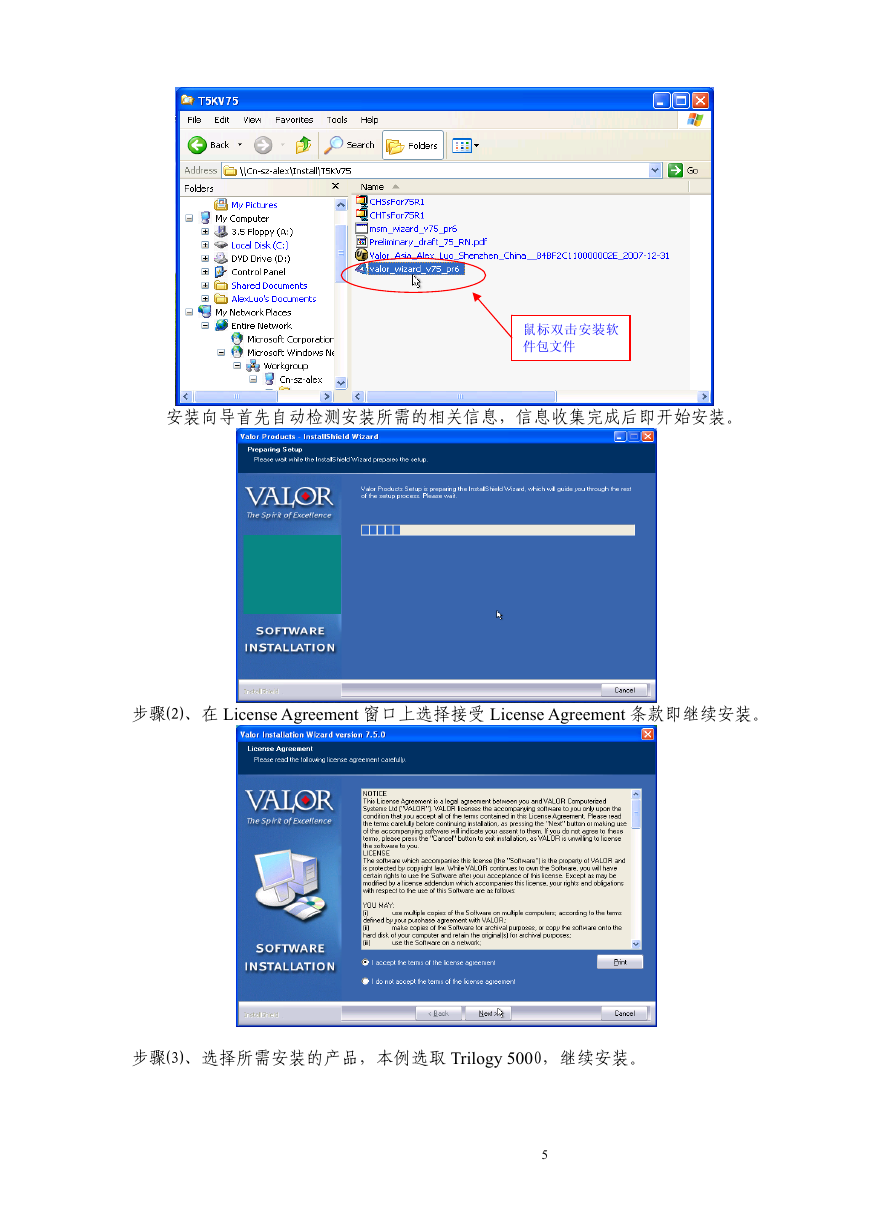

鼠标双击安装软件包文件安装向导首先自动检测安装所需的相关信息，信息收集完成后即开始安装。步骤⑵、在 License Agreement 窗口上选择接受 License Agreement 条款即继续安装。步骤⑶、选择所需安装的产品，本例选取 Trilogy 5000，继续安装。 5

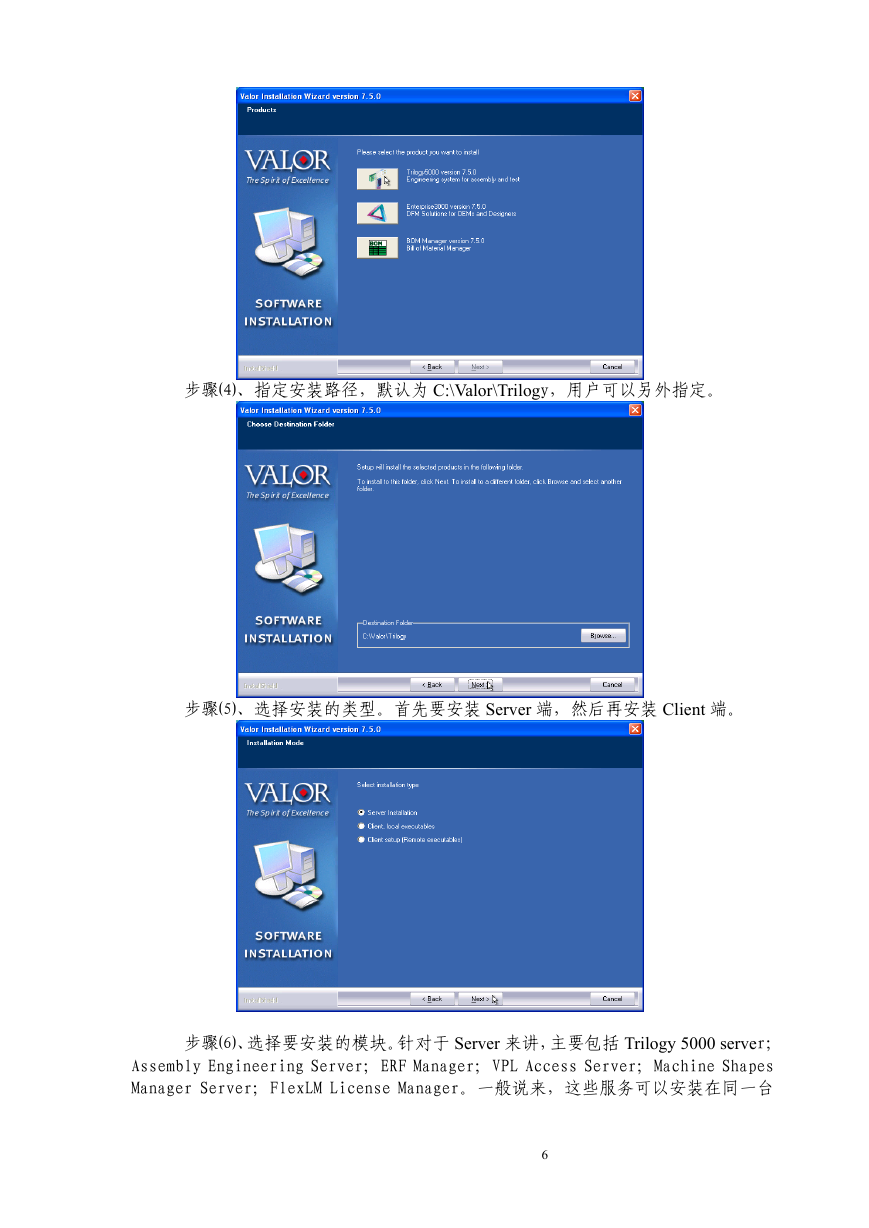

步骤⑷、指定安装路径，默认为 C:\Valor\Trilogy，用户可以另外指定。步骤⑸、选择安装的类型。首先要安装 Server 端，然后再安装 Client 端。步骤⑹、选择要安装的模块。针对于 Server 来讲，主要包括 Trilogy 5000 server； Assembly Engineering Server；ERF Manager；VPL Access Server；Machine Shapes Manager Server；FlexLM License Manager。一般说来，这些服务可以安装在同一台 6

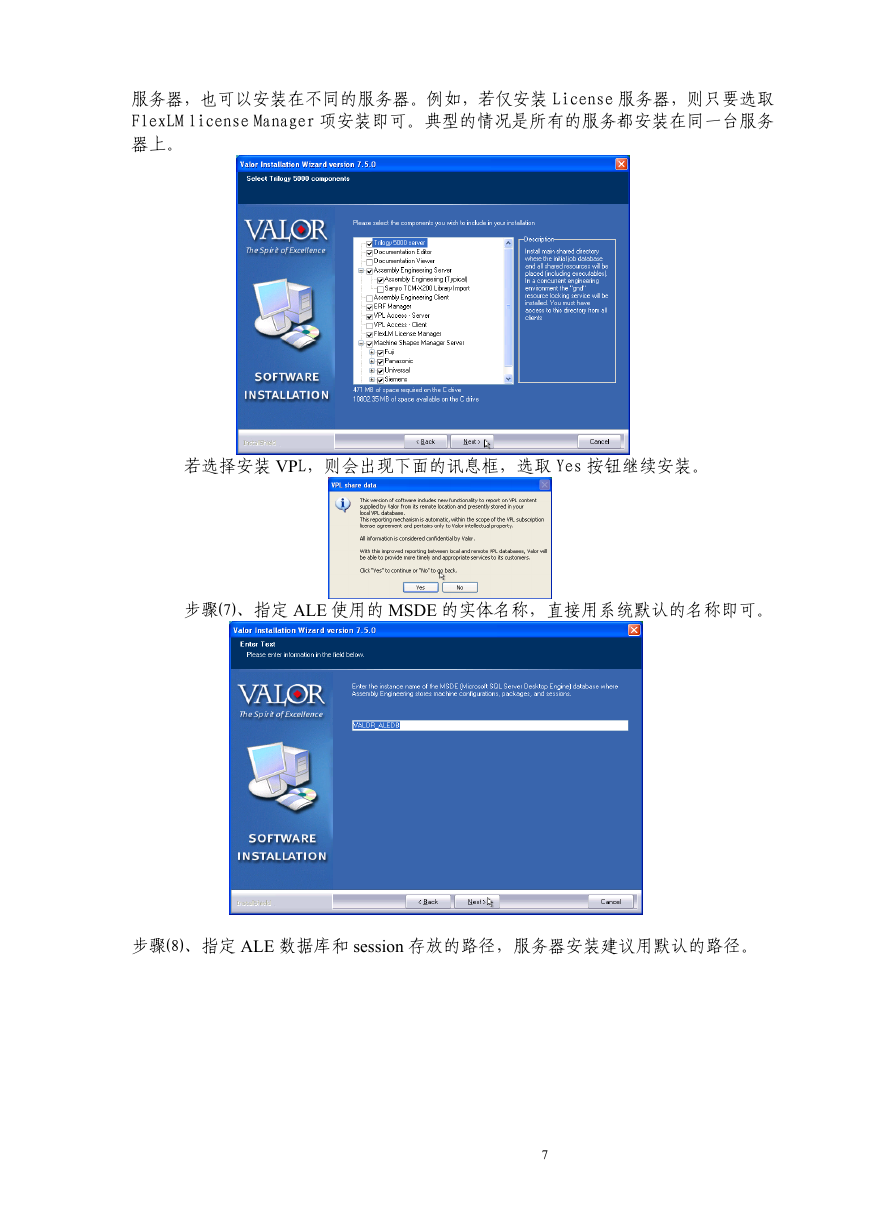

服务器，也可以安装在不同的服务器。例如，若仅安装 License 服务器，则只要选取 FlexLM license Manager 项安装即可。典型的情况是所有的服务都安装在同一台服务器上。若选择安装 VPL，则会出现下面的讯息框，选取 Yes 按钮继续安装。步骤⑺、指定 ALE 使用的 MSDE 的实体名称，直接用系统默认的名称即可。步骤⑻、指定 ALE 数据库和 session 存放的路径，服务器安装建议用默认的路径。 7
