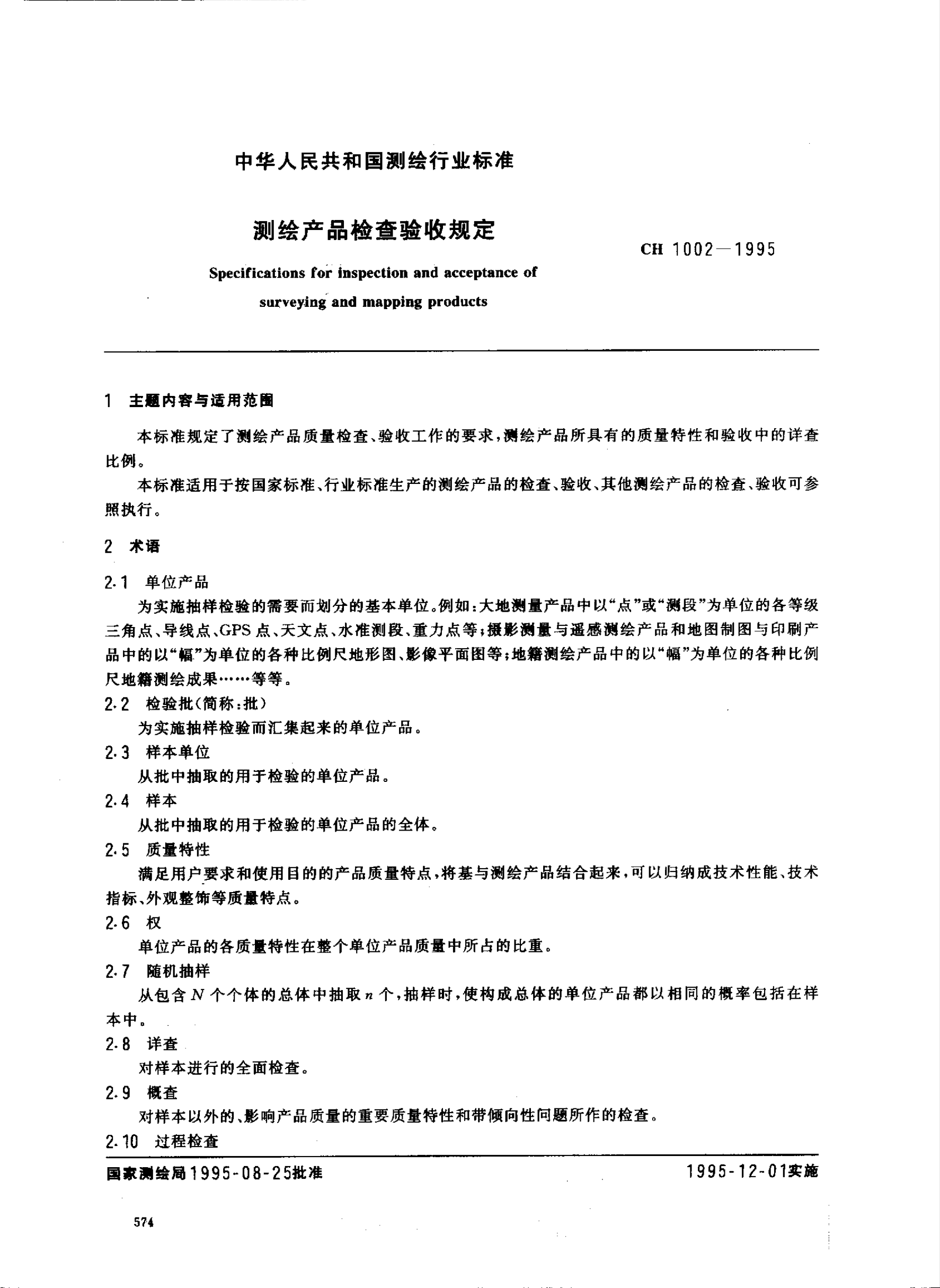

    中华人民共和国测绘行业标准 测绘产品检查验收规定 Specifications for inspection and acceptance of surveying and mapping products CH 1002一 1995 1 主皿内容与适用范围 本标准规定了测绘产品质量检查、验收工作的要求，测绘产品所具有的质量特性和验收中的详查 比例 。 本标准适用于按国家标准、行业标准生产的测绘产品的检查、验收、其他测绘产品的检查、验收可参 照执行 。 2 术 语 2.1 单位产品 为实施抽样检验的需要而划分的基本单位。例如 :大地测量产品中以“点”或“测段”为单位的各等级 三角点、导线点、GPS点、天文点、水准测段、重力点等;摄影侧量与遥感侧绘产品和地图制图与印刷产 品中的以“幅”为单位的各种比例尺地形图、影像平面图等;地籍测绘产品中的以“幅”为单位的各种比例 尺地籍测绘成果·… 等等。 2.2 检验批(简称:批) 为实施抽样检验而汇集起来的单位产品。 2.3 样本单位 从批中抽取的用于检验的单位产品。 2.4 样本 从批中抽取的用于检验的单位产品的全体。 2.5 质量特性 满足用户要求和使用目的的产品质量特点，将基与测绘产品结合起来，可以归纳成技术性能、技术 指标、外观整饰等质盘特点。 2-6 权 单位产品的各质量特性在整个单位产品质量中所占的比重。 2.7 随机抽样 从包含N 个个体的总体中抽取 ，个，抽样时，使构成总体的单位产品都以相同的概率包括在样 本中。 2.8 详查 对样本进行的全面检查。 2.9 概查 对样本以外的、影响产品质量的重要质量特性和带倾向性间题所作的检查。 2.10 过程检查 国家侧绘局 1995一08一25批准 1995一12一01实 施

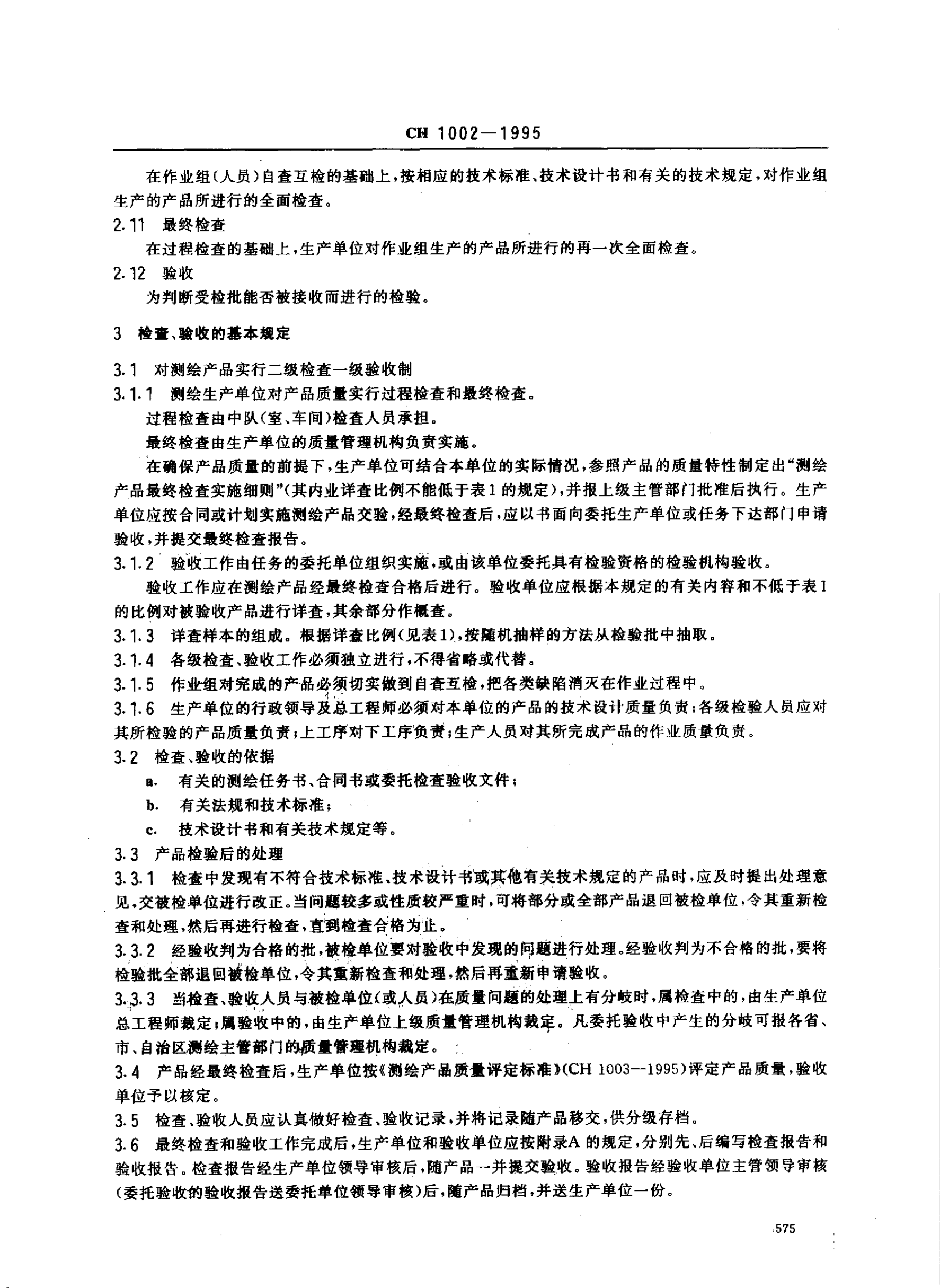

    CH 1002一 1995 在作业组(人员)自查互检的基础上，按相应的技术标准、技术设计书和有关的技术规定，对作业组 生产的产品所进行的全面检查。 2.11 最终检查 在过程检查的基础上，生产单位对作业组生产的产品所进行的再一次全面检查。 2.12 验收 为判断受检批能否被接收而进行的检验。 3 检查、验收的墓本规定 3.1 对测绘产品实行二级检查一级验收制 3.1， 测绘生产单位对产品质量实行过程检查和最终检查。 过程检查由中队〔室、车间)检查人员承担。 最终检查由生产单位的质量管理机构负责实施。 在确保产品质量的前提下，生产单位可结合本单位的实际情况，参照产品的质量特性制定出“测绘 产品最终检查实施细则”(其内业详查比例不能低于表1的规定)，并报上级主管部门批准后执行。生产 单位应按合同或计划实施测绘产品交验，经最终检查后，应以书面向委托生产单位或任务下达部门申请 验收，并提交最终检查报告。 3.1.2 验收工作由任务的委托单位组织实施，或由该单位委托具有检验资格的检验机构验收。 验收工作应在测绘产品经最终检查合格后进行。验收单位应根据本规定的有关内容和不低于表I 的比例对被验收产品进行详查，其余部分作概查。 3.1.3 详查样本的组成。根据详查比例(见表1)，按随机抽样的方法从检验批中抽取。 3.，.4 各级检查、验收工作必须独立进行，不得省略或代替。 3.1.5 作业组对完成的产品必须切实做到自查互检，把各类缺陷消灭在作业过程中。 3.1.6 生产单位的行政领导及总工程师必须对本单位的产品的技术设计质量负责;各级检验人员应对 其所检验的产品质量负责;上工序对下工序负责;生产人员对其所完成产品的作业质量负责 3.2 检查、验收的依据 二 有关的测绘任务书、合同书或委托检查验收文件; 有关法规和技术标准; 技术设计书和有关技术规定等 。 3.3 产品检验后的处理 3.3.1 检查中发现有不符合技术标准、技术设计书或其他有关技术规定的产品时，应及时提出处理意 见，交被检单位进行改正。当问题较多或性质较严重时，可将部分或全部产品退回被检单位，令其重新检 查和处理，然后再进行检查，直到检查合格为止。 3.3.2 经验收判为合格的批.被律单位要对验收中发现的问鹿进行处理。经验收判为不合格的批，要将 检验批全部退回被极单位，令其重新检查和处理，然后再重新申请验收。 3.3.3当检查、验咚人员与被检单位(或人员)在质量问题的处理上有分岐时，属检查中的，由生产单位 总工程师裁定;属验收中的，由生产单位上级质量管理机构裁牢。凡委托验收中产生的分岐可报各省· 市、自治区侧绘主管部门的质量管理机构裁定。 3.4 产品经最终检查后，生产单位按《测绘产品质量评定标准》(CH 1003-1995)评定产品质量，验收 单位予以核定。 3.5 检查、验收人员应认真做好检查、验收记录，并将记录随产品移交，供分级存档。 3.6 最终检查和验收工作完成后，生产单位和验收单位应按附录A的规定，分别先、后编写检查报告和 验收报告。检查报告经生产单位领导审核后，随产品一并提交验收。验收报告经验收单位主管领导审核 (委托验收的验收报告送委托单位领导审核)后，随产品归档，并送生产单位一份。

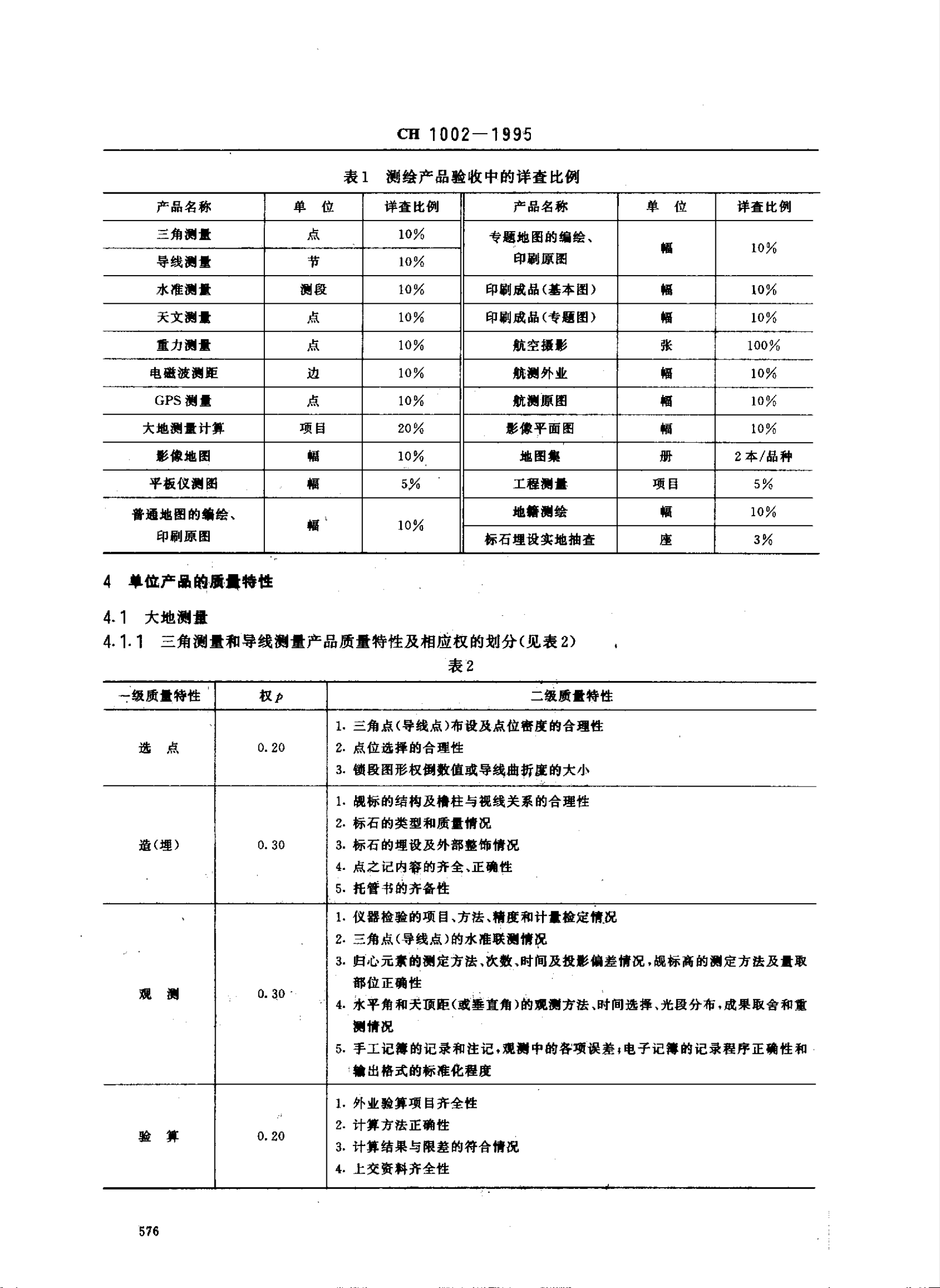

    cR 1002一 1995 表 1 测绘产品验收中的详查比例 详查 比例 } 10% 一专题地，的编绘、 10% } 印刷原图 单 位 详查 比例 幅 10% }印。。，品(，本图) 幅 10% }印““成品(专题图’ 幅 10% } 10% } 10% } 航侧原图 20 一 影像平面图 10% 一 张 幅 幅 幅 册 项 目 幅 5% { Yimmf 4 10% }标石埋设实地抽查 座 10% 10纬 10纬 100% 10眺 10% 10% 2本 /品种 5% 10% 3% 产品名称 三角侧盈 导线侧量 水 准侧t 天文侧t 重 力 侧 t 电磁 波 测距 GPS侧 a 大地测t计算 形像地图 平板 仪侧 图 单 位 点 节 侧 段 点 点 边 点 项 目 幅 幅 普通地图的编绘、 印刷原 图 幅 卜 4 单位产晶的质.特性 4.1 大地侧盘 4.1.1 三角测量和导线侧量产品质量特性及相应权的划分(见表z> 表 z 一级质t特性 权P 二级质t特性 选 点 0.20 造 (埋 ) 0. 30 1.三角点(导线点)布设及点位密度的合理性 2.点位选择的合理性 3.锁段图形权倒数值或导线曲折度的大小 1.砚标的结构及格柱与视线关系的合理性 2.标石的类型和质it情况 3.标石的埋设及外部整饰情况 ‘点之记内带的齐全、正确性 5.托曾书的齐备性 1.仪器检验的项目、方法、精度和计t检定值况 2.三角点(导线点)的水准联侧情况 3.归心元素的侧定方法、次数、时间及投影偏差情况，规标高的侧定方法及It取 部 位正确性 4.水平角和天顶距(或垂直角)的观侧方法、时间选择、光段分布，成果取舍和重 侧 情况 5.手工记薄的记录和注记，观侧中的各项误差;电子记薄的记录程序正确性和 价出格式的标准化程度 1.外业验算项 目齐全性 2.计算方法正确性 3.计算结果与限差的符合情况 4.上交资料齐全性 观 侧 0.30 验 算 0.20 576

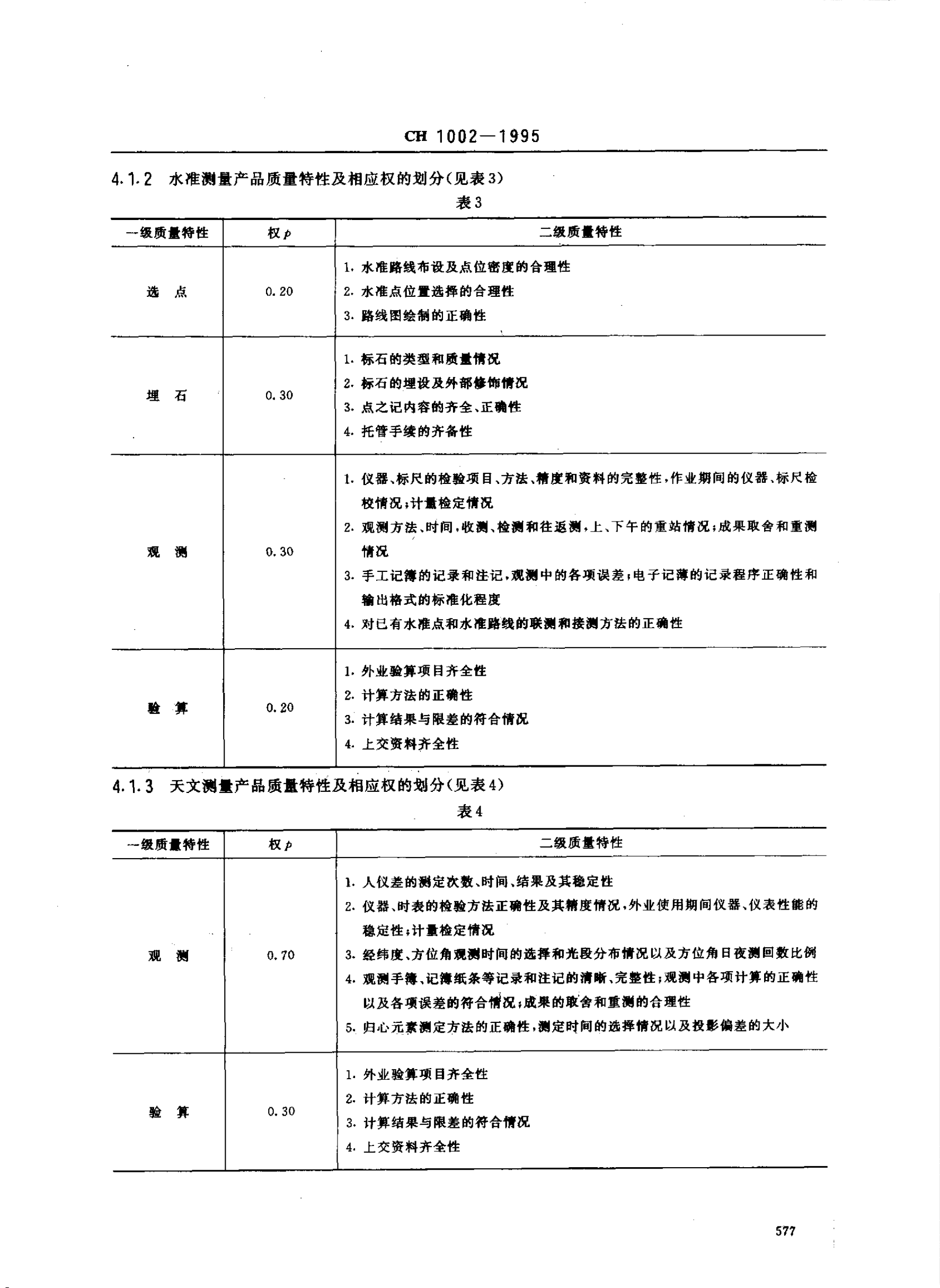

    4.1.2 水准侧量产品质量特性及相应权的划分(见表 3) CH 1002一 1995 表 3 一级质盈特性 权 P 二级质t特性 选 点 0.20 2.水准点位置选择的合理性 1.水准路线布设及点位密度的合理性 埋 石 0.30 3.路线图绘制的正确性 1.标石的类型和质盆惰况 2.标石的埋设及外部修饰情况 3 点之记内容的齐全、正确性 4.托管手续的齐备性 1.仪器、标尺的检脸项目、方法、箱度和资料的完整性，作业期间的仪器、标尺检 校悄况;计t检定悄况 2.观测方法、时间 ，收侧、检侧 和往返侧 上 、下午的重站情况 ;成果取舍和重测 观 侧 0.30 情况 3.手工记薄的记录和注记，观侧中的各项误差，电子记薄的记录程序正确性和 轴出格式的标准化程度 4.对已有水准点和水准路线的联侧和接侧方法的正确性 脸 算 0.20 1 外业验算项 目齐全性 2.计算方法的正确性 3.计算结果与限差的符合情况 4上交资料齐全性 4.1.3 天文测量产品质A特性及相应权的划分(见表4) 表 4 一级质t特性 权 P 二级质量特性 I.人仪差的侧定次数、时间、结果及其槐定性 2.仪器、时表的检验方法正确性及其精度情况，外业使用期间仪器、仪表性能的 稳定性;计量检定情况 观 侧 0.70 3.经纬度、方位角观侧时间的选择和光段分布情况以及方位角日夜侧回数比例 4.观侧手簿、记薄纸条等记录和注记的清晰、完整性;观侧中各项计算的正确性 以及各项误差的符合侧况;成果的联舍和重侧的合理性 5·归心元索测定方法的正确性，侧定时间的选择情况以及投影偏差的大小 验 算 0.30 1.外业验算项 目齐全性 2.计算方法的正确性 3.计算结果与限差的符合情况 4.上交资料齐全性 577

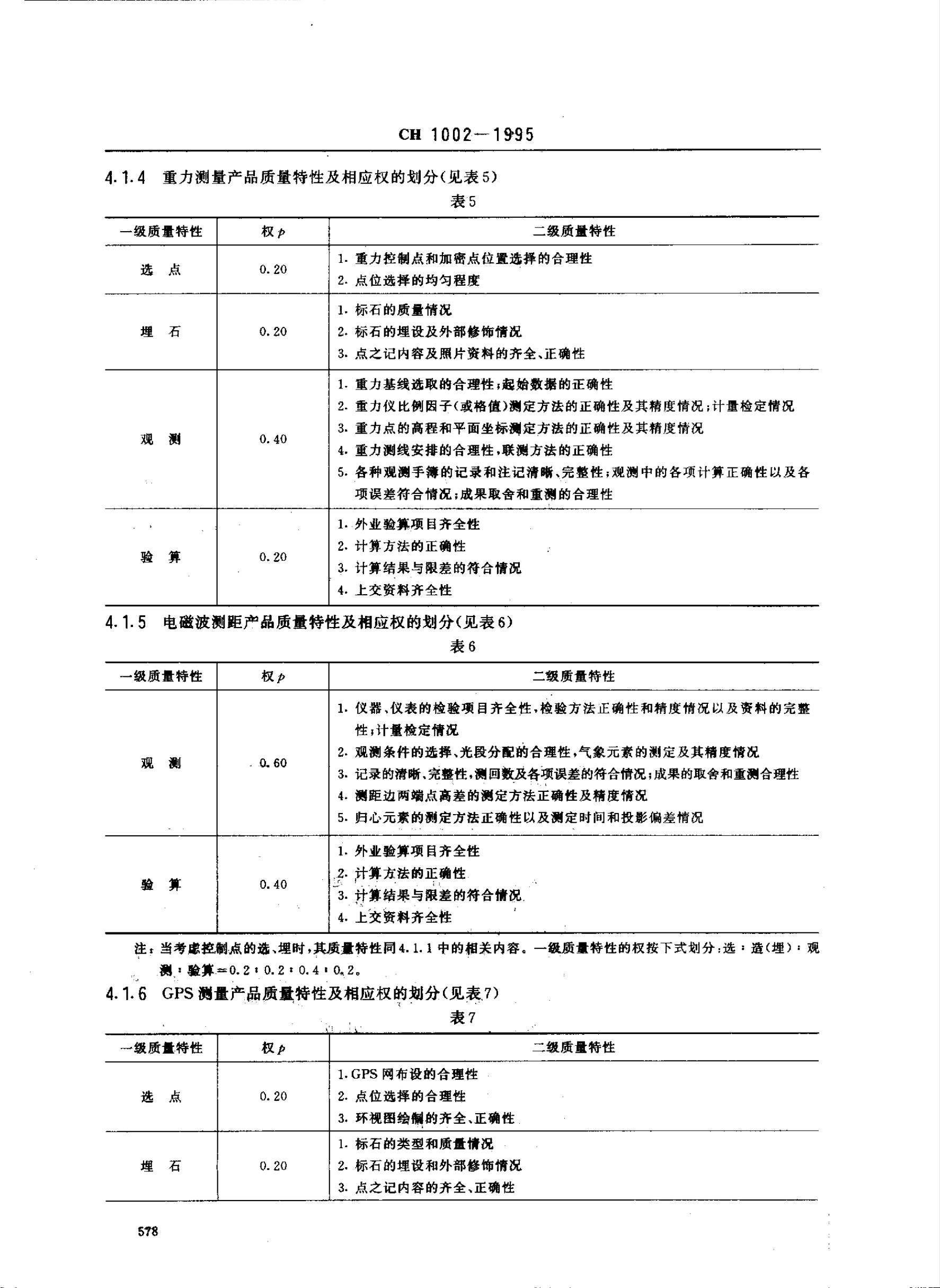

    4.1.4 重力测量产品质量特性及相应权的划分(见表 s) CH 1002- 1195 一级质量特性 权 n 二级质量特性 表 5 选 点 0.20 埋 石 0.20 观 侧 0.40 1.重力控制点和加密点位置选择的合理性 2.点位选择的均匀程度 1.标石的质量情况 2.标石的埋设及外部修饰情况 3.点之记内容及照片资料的齐全、正确性 1.重力基线选取的合理性 ;起始数据的正确性 2.重力仪比例因子(或格值〕侧定方法的正确性及其精度情况;计量检定情况 3.重力点的高程和平面坐标侧定方法的正确性及其精度情况 4.重力测线安排的合理性 ，联测方法的正确性 5.各种观侧手薄的记录和注记清晰、完整性 ;观测中的各项计算正确性以及各 项误差符合情况;成果取舍和重侧的合理性 验 算 0.20 1.外业验算顶 目齐全性 2.计算方法的正确性 3 计算结果与限差的符合情况 4.上交资料齐全性 4.1.5 电磁波测距产品质量特性及相应权的划分(见表 6) 表 6 一 级 质 量 特 性 观 侧 验 算 竺 咖 一 040 二级 质量特性 1.仪器 、仪表的检验项 目齐全性 ，检验方法正确性 和精度情况 以及资料的完整 性 ;计量检定情况 2.观侧条件的选择、光段分配的合理性 ，气象元素的测定及其精度情况 3.记录的清晰，完整性，侧回数及各项误差的符合情况;成果的取舍和重侧合理性 4.侧距边两端点高差的侧定方法正确性及精度情况 5.归心元 素的侧定方法正确性 以及侧 定 时间和投 影偏 差情况 1.外业验算项 目齐全性 乡计算方法的正确性 3.汁算结果与限差的符合情况 4.上交资料齐全性 注 ， 当考虑控蒯点的选、埋时，其质盘特性同4.1.1中的相关内容。一级质量特性的权按下式划分:选 ，造(埋)，观 侧.:脸其二0.2:0.2:0.4:氏2. GPS侧量产品质量特性及相应权的划分(见表7) 4.1.6 一级质t特性 权户 二级质量特性 表 7 选 点 0. 20 埋 石 0.20 5钧 1. GPS网布设的合理性 2.点位选择的合理性 3 环视图绘翻的齐全、正确性 1.标石的类型和质It情况 2.标石的埋设和外部修饰情况 3.点之记内容的齐全、正确性
    CH 1002一 1995 续表 7 一级质量特性 权户 二级质童特性 观 测 0.40 1.接收设备、气象及其他仪器的检验项 目齐全性，检验方法正确性和植验的时 间、精度情况以及资料的完整性;计量检定情况 2. GP9点的水准联潞情况 3.气象元素和归心元素的侧定以及天线高的量取的正确性 4.观测手薄的记录和注记的清晰完整性;成果的补侧、重侧及败据侧除的合理性 5·卫星高度角、有效皿侧卫星总致、时段中任一卫星有效观侧时间、观浦时段 数、时段长度、数据采样间隔、卫星观侧值象限分布、PROP值等情况 验 算 0.20 1 数据处理软件 的正确性 。处理过程 的合理性 2.验算项目的齐全性，计算方法的正确性 3.脸算结果与限差的符合情况 4.上交资料的完整性 4.1.7 大地侧量计算产品质量特性及相应权的划分(见表s> 表 8 一级 质盆 特性 权户 二级质t特性 数学棋型的选 取和计算数据 的选用 0.20 1.采用的羞准和起算数据1$i正确性 2.平差图形的选择和数据取舍的合理性 3.平差方案、计算方法、电算程序功能的完备性 4 仪器常数及检定系数选用的正确性 平差计算 0.50 成果 调制 0.30 1.相邻侧区成果处理的合理性 2.各种计算图、表编侧的合理性和计算的正确性 3，计童单位、小数取舍的正确径及技术询题处理的合理性 4.各项计算结果正确性及精度份况 1.成果表的编辑和抄录情况 2.技术总结或计算说明及精度挽计等资料的完整性 3.上交资料的完整性 。介 于 4.2 地形测量 4.2.1 航空振影 4.2.1.1 航空摄影产品质量特性韵划分(见表 s> 表 9 一 级质t 特性 飞行质t 影像质量 、.像片盆盛度 3.旋转角 5.航线弯曲度 7.图廓保证 9，底片压平 1.最大密度 3平均密度 5.灰度 7，分辨率 9 外观质f ;二级质粗特性 一 2.像片倾斜角 4.航迹 「 ，6.最大和最小航高之差 8.最大.光时间 2.最小密度 4.反差 6.清晰度 8.光学框标影像 附件质量 像片索引图、航摄鉴定表的完整、正确性 579

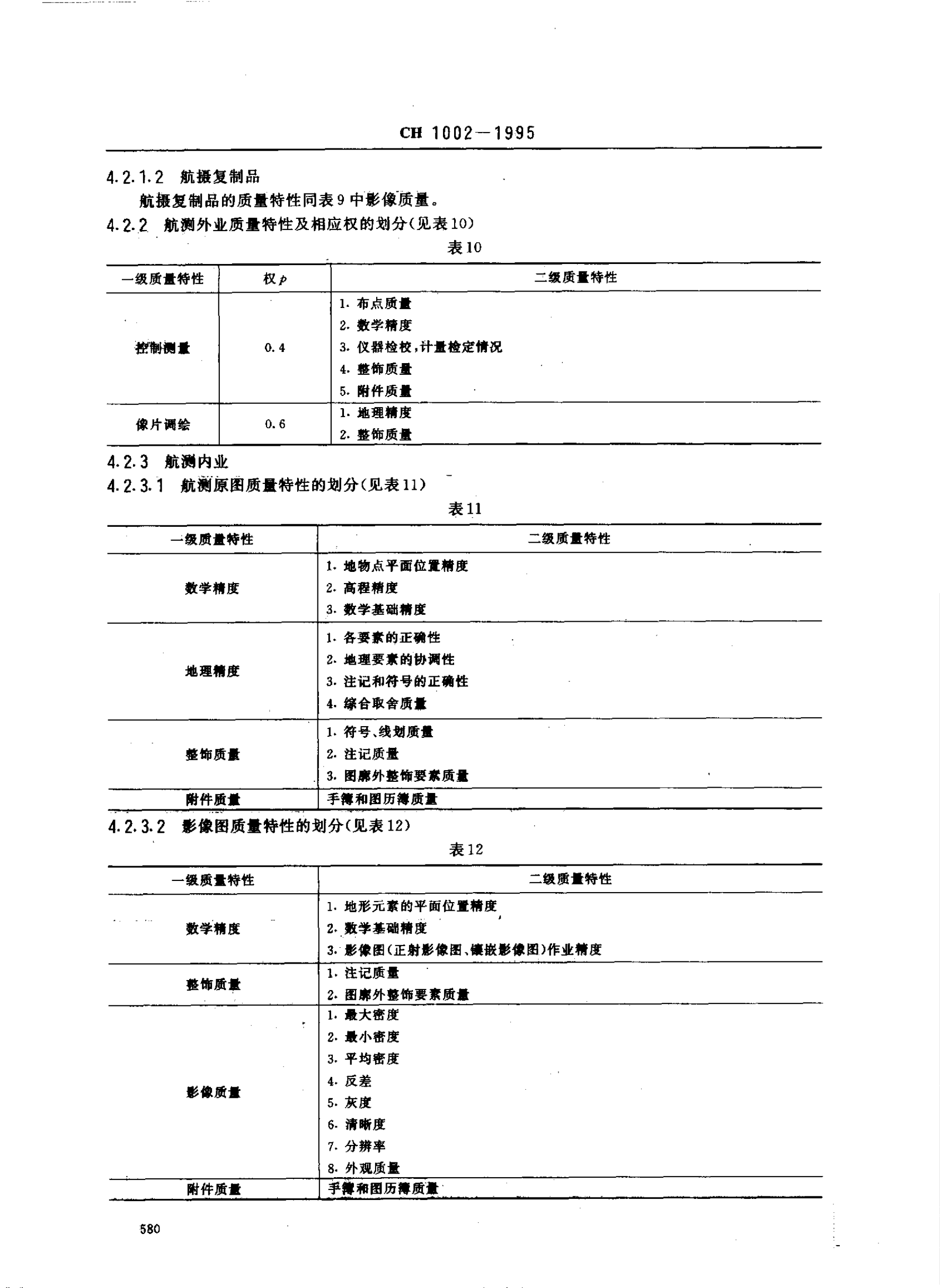

    CH 1002一 1995 4.2.1.2 航摄复制品 航摄复制品的质量特性同表s中影像质量。 4.2.2 航测外业质量特性及相应权的划分(见表10) 表 10 一级 质t 特性 权P 二级质f特性 扮制侧I 0.4 像片调绘 0.6 1.布点质f 2.数学精度 3 仪器检校，计里检定情况 4.整饰质量 5.附件质1t 1.地理精度 2.整饰质量 4.2.3 航侧内业 4.2.3.1 航厕原图质量特性的划分(见表11) 一级质t特性 数学精度 地 理精度 整饰质盘 附件质t 表 11 二级质t特性 1地物点平面位!精度 2.高程精度 3.致学基础精度 1.各要素的正确性 2.地理要素的协调性 3.注记和符号的正确性 4.等合取舍质t 1符号、线划质A 2.注记质量 3 图邢外整饰要索质t }手稼和图历薄fit1t 4.2.3.2 影像图质量特性的划分(见表 12) 表 12 一级质t特性 二级质t特性 1.地形元素的平面位里精度 2，数学基础精度 3.影像图(正射影像图、镶嵌影像图)作业精度 1注记质量 2 图脚外整饰要素质t L 最大密度 2·最小密度 3.平均密度 4.反 差 5.灰度 6.清晰度 7.分辨率 8.外51质t 手称和图历薄质盆 数学精度 整饰质盆 影 像 质 t 附件质t 580

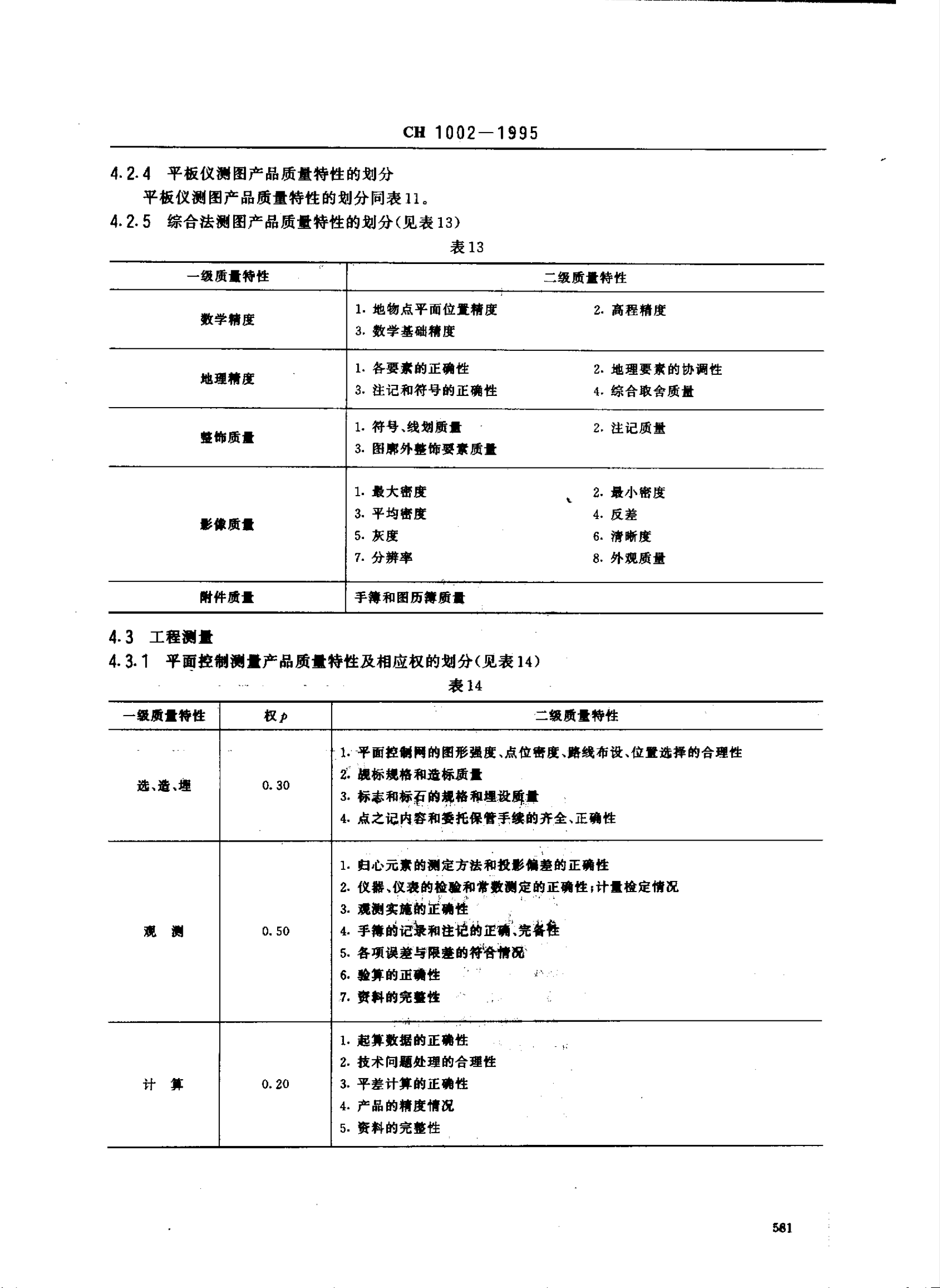

    CH 1002一 1995 4.2.4 平板仪测图产品质量特性的划分 平板仪测图产品质量特性的划分同表11, 4.2.5 综合法测图产品质量特性的划分(见表13) 表 13 一级质t特性 数学梢度 地理精度 整饰质t 形像质t 1.地物点平面位x精度 3，数学基础精度 1.各要素的正确性 3.注记和符号的正确性 二级质t特性 2.高程精度 2.地理要素的协调性 4 综合取舍质量 1.符号、线划质f 2，注记质量 3.图脚外整饰要素质f 1.最大密度 3.平均密度 5.灰度 7.分辨率 、 2.最小密度 4.反差 6.清晰度 8.外观质量 附件质t 手薄和图历薄质f 4.3 工程测f 4.3.1 平面控制侧I产品质量特性及相应权的划分(见表 14) 表 14 一级质t特性 权P 二级质t特性 选 、造 、埋 0.30 1.平 面控创网的图形强度 、点位密度 、路线布设 、位里选择的合理性 Z.砚标规格和造标质t 3.标本和标石的杯格租埋设质f 4.点之记内容和委托保管手续的齐全、正确性 观 侧 0.50 1.归心元素的侧定方法和投形偏差的正确性 2.仪器、仪表的检脸和常盈侧定的正确性 ‘计t检定情况 3.观测实旅的i确怪 4·手薄的记缺和注t的企确飞完香怪 5.各项误差与限差的材啥初况· 6.脸算的正确性 7.资料的完盆性 一 ， 计 算 0.20 1.起算致据的正确性 2.技术问题处理的合理性 3.平差计算的正确性 4.产品的精度情况 5.资料的完整性 阴 1
