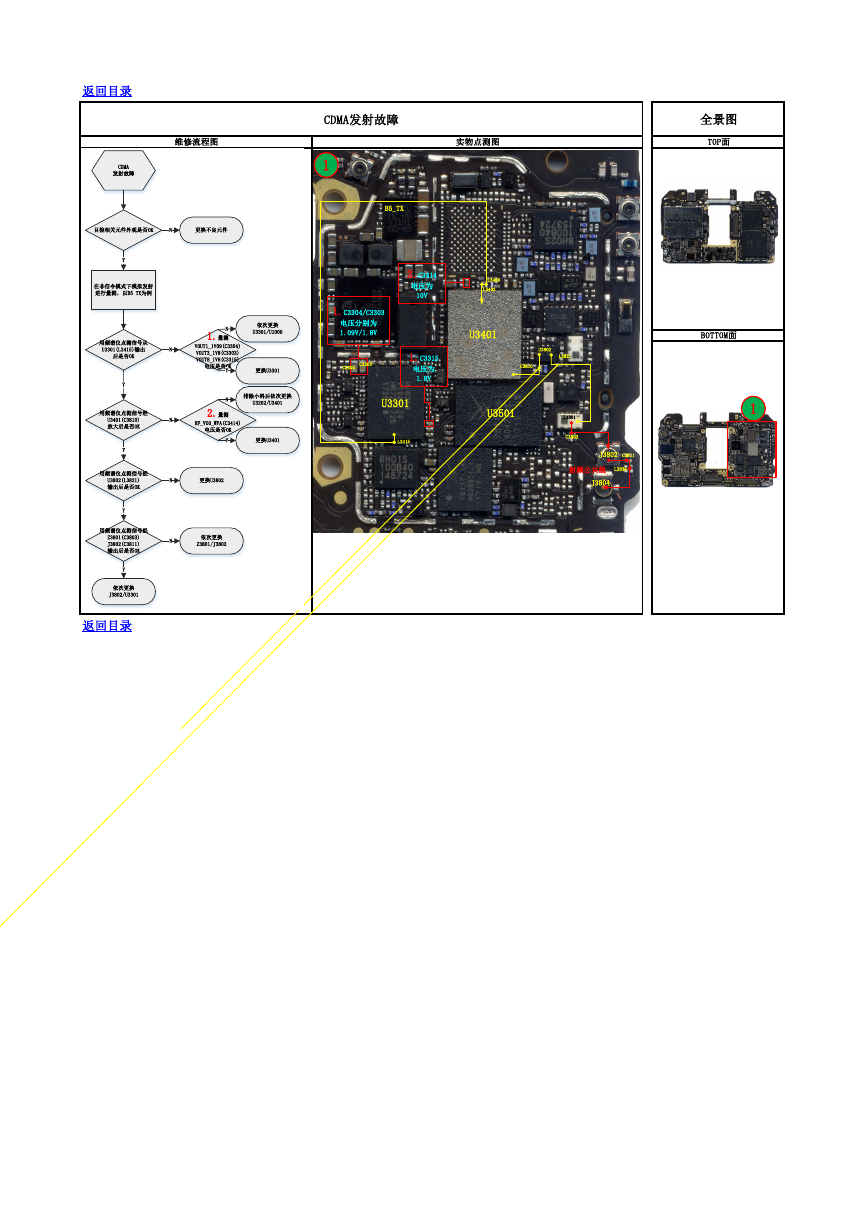

返回目录 维修流程图 实物点测图 CDMA发射故障 全景图 TOP面 CDMA 发射故障 1 目检相关元件外观是否OK N 更换不良元件 B5_TX 依次更换 U3301/U1000 1.C3304/C3303 电压分别为 1.09V/1.8V 更换U3301 C3303 C3304 N 1.量测 VOUT1_1V09(C3304) VOUT3_1V8(C3303) VOUT8_1V8(C3315) 电压是否OK Y L3409 L3402 U3401 2.C3414 电压为 10V 1.C3315 电压为 1.8V U3802 L3821 C3810 排除小料后依次更换 U3202/U3401 N 2.量测 RF_VO0_WPA(C3414) 电压是否OK U3301 U3501 Y 更换U3401 L3415 更换U3802 依次更换 Z3801/J3802 Z3801 C3803 J3802 C3811 射频公共线 L3836 J3804 BOTTOM面 1 Y 在非信令模式下模拟发射 进行量测，以B5 TX为例 用频谱仪点测信号从 U3301(L3415)输出 后是否OK Y 用频谱仪点测信号经 U3401(C3810) 放大后是否OK Y 用频谱仪点测信号经 U3802(L3821) 输出后是否OK Y 用频谱仪点测信号经 Z3801(C3803) J3802(C3811) 输出后是否OK Y 依次更换 J3802/U3301 返回目录 N N N N
