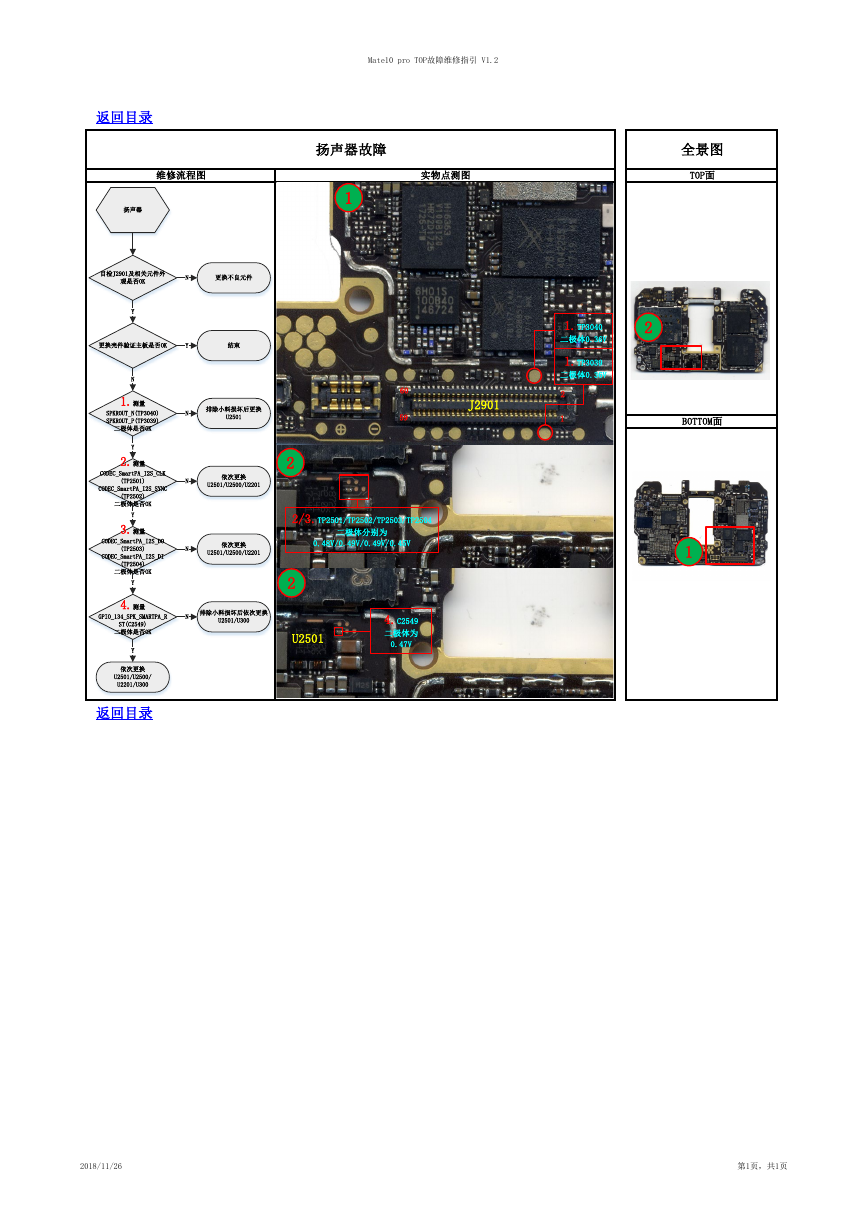

Mate10 pro TOP故障维修指引 V1.2 返回目录 扬声器 维修流程图 实物点测图 扬声器故障 全景图 TOP面 1 2 1.TP3040 二极体0.36V 1.TP3039 二极体0.36V 2 1 60 59 J2901 BOTTOM面 1 目检J2901及相关元件外 观是否OK N 更换不良元件 Y 更换壳件验证主板是否OK Y 结束 N 1.测量 SPKROUT_N(TP3040) SPKROUT_P(TP3039) 二极体是否OK Y 2.测量 CODEC_SmartPA_I2S_CLK (TP2501) CODEC_SmartPA_I2S_SYNC (TP2502) 二极体是否OK Y 3.测量 CODEC_SmartPA_I2S_DO (TP2503) CODEC_SmartPA_I2S_DI (TP2504) 二极体是否OK Y 4.测量 N N N GPIO_134_SPK_SMARTPA_R N ST(C2549) 二极体是否OK Y 依次更换 U2501/U2500/ U2201/U300 返回目录 排除小料损坏后更换 U2501 2 依次更换 U2501/U2500/U2201 依次更换 U2501/U2500/U2201 排除小料损坏后依次更换 U2501/U300 2/3.TP2501/TP2502/TP2503/TP2504 二极体分别为 0.48V/0.49V/0.49V/0.45V 2 U2501 4.C2549 二极体为 0.47V 2018/11/26 第1页，共1页
