昂达 NF4S 主板使用手册 Rev:1.00 Date: 2005.8

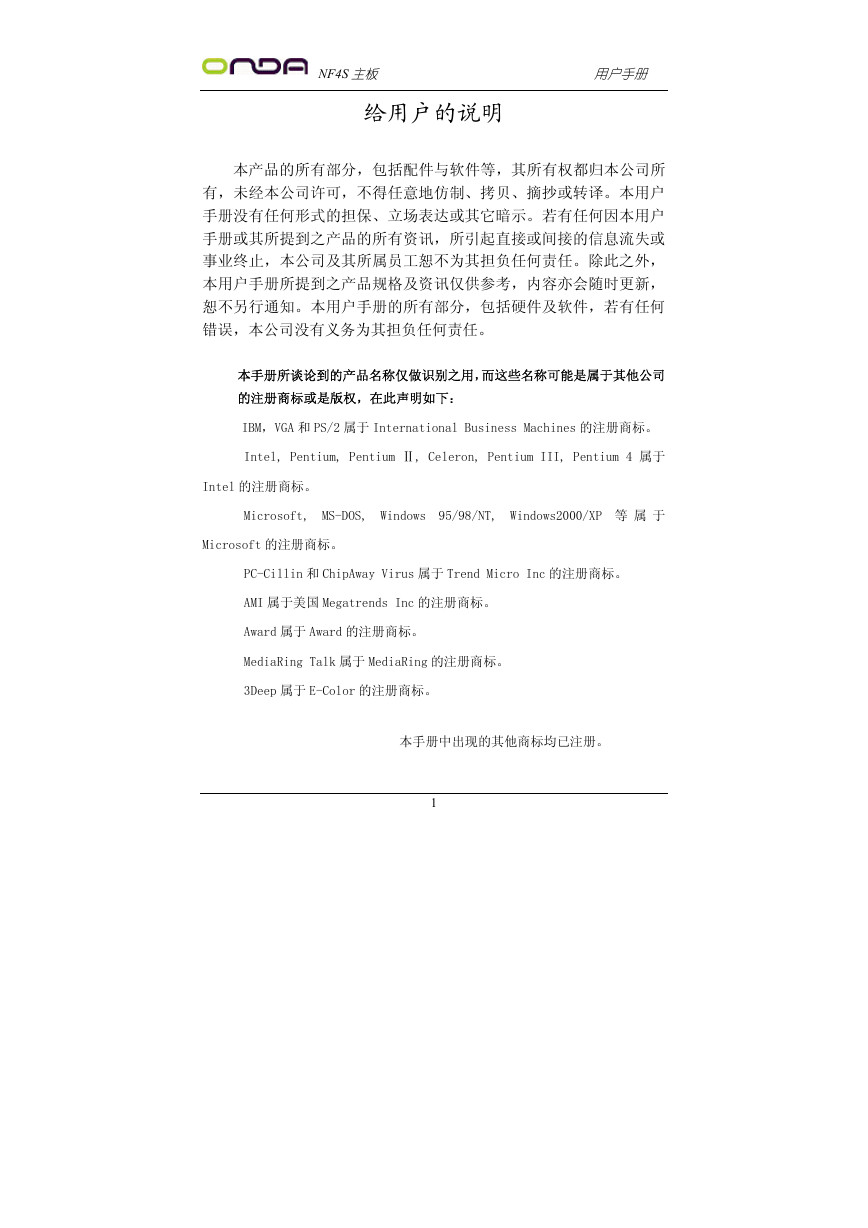

NF4S 主板用户手册给用户的说明本产品的所有部分，包括配件与软件等，其所有权都归本公司所有，未经本公司许可，不得任意地仿制、拷贝、摘抄或转译。本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手册或其所提到之产品的所有资讯，所引起直接或间接的信息流失或事业终止，本公司及其所属员工恕不为其担负任何责任。除此之外，本用户手册所提到之产品规格及资讯仅供参考，内容亦会随时更新，恕不另行通知。本用户手册的所有部分，包括硬件及软件，若有任何错误，本公司没有义务为其担负任何责任。本手册所谈论到的产品名称仅做识别之用，而这些名称可能是属于其他公司的注册商标或是版权，在此声明如下： IBM，VGA 和 PS/2 属于 International Business Machines 的注册商标。 Intel, Pentium, Pentium Ⅱ, Celeron, Pentium III, Pentium 4 属于 Intel 的注册商标。 Microsoft, MS-DOS, Windows 95/98/NT, Windows2000/XP 等属于 Microsoft 的注册商标。 PC-Cillin 和 ChipAway Virus 属于 Trend Micro Inc 的注册商标。 AMI 属于美国 Megatrends Inc 的注册商标。 Award 属于 Award 的注册商标。 MediaRing Talk 属于 MediaRing 的注册商标。 3Deep 属于 E-Color 的注册商标。本手册中出现的其他商标均已注册。 1

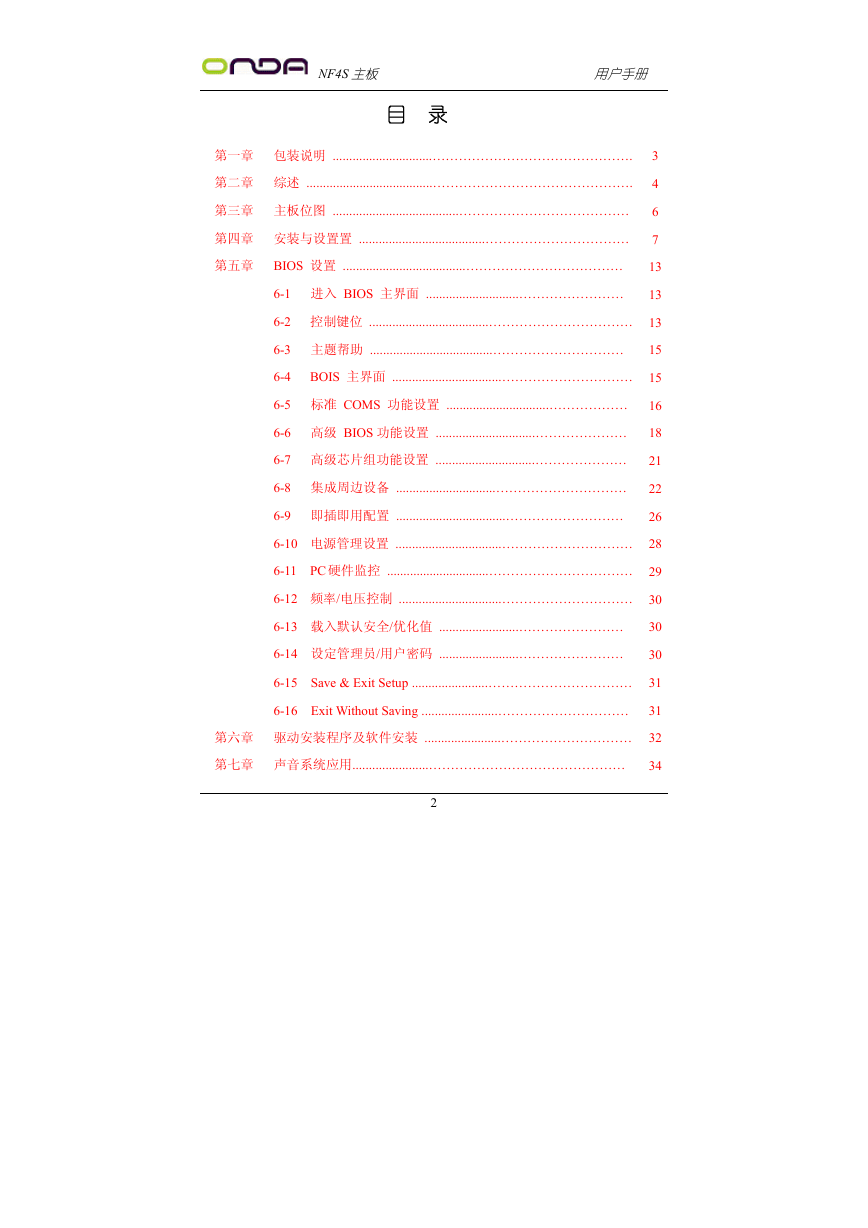

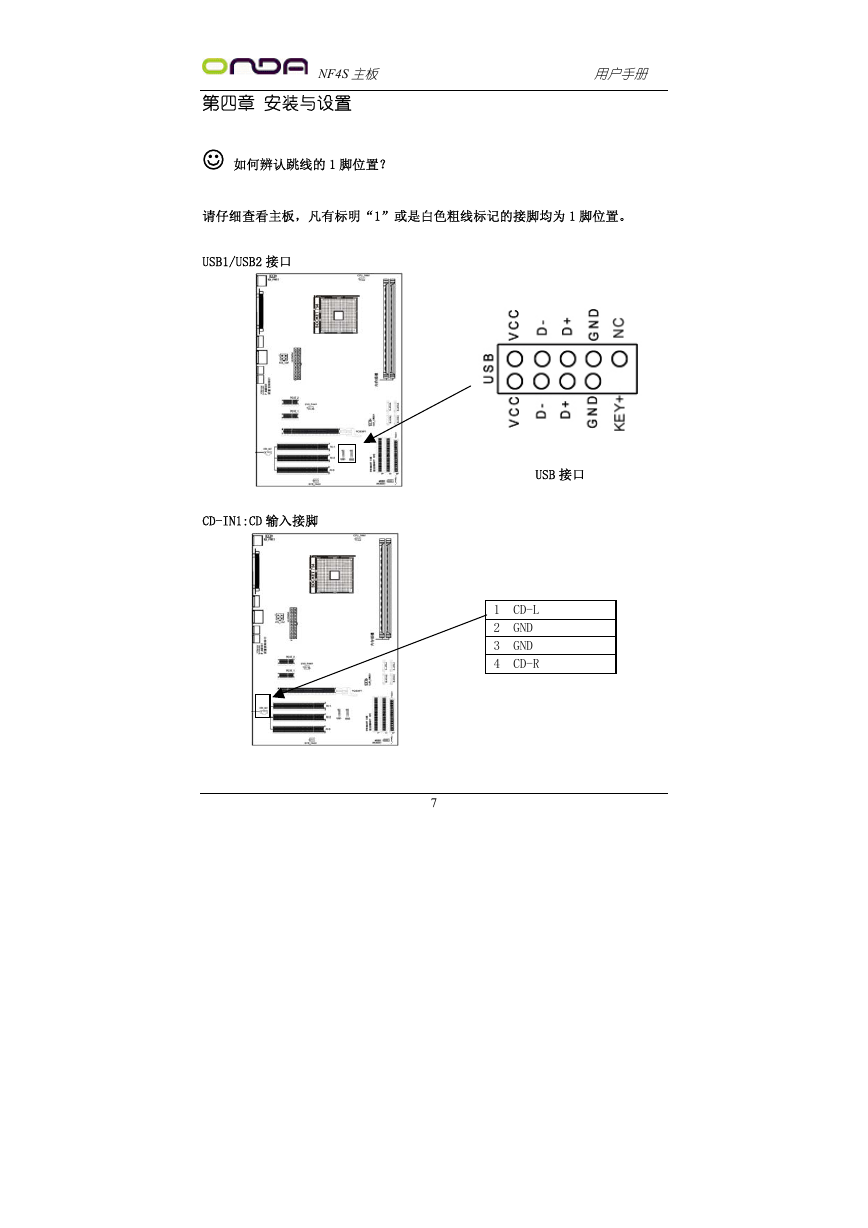

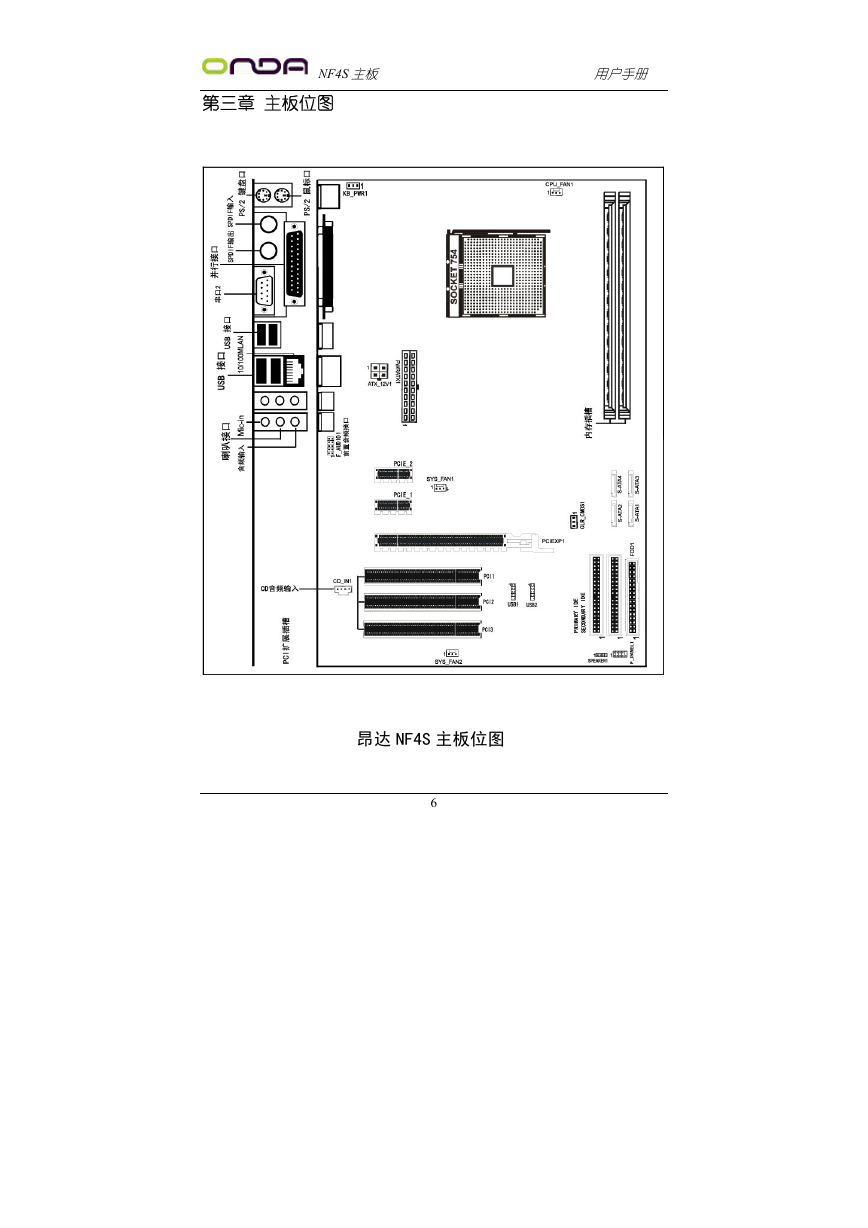

NF4S 主板用户手册目录第一章包装说明 ..............................………………………………………. 3 第二章综述 ......................................………………………………………. 4 第三章主板位图 ......................................………………………………… 第四章安装与设置置 ......................................…………………………… 第五章 BIOS 设置 .....................................……………………………… 6 7 13 6-1 进入 BIOS 主界面 ............................…………………… 13 6-2 控制键位 ....................................…………………………… 13 6-3 主题帮助 .....................................………………………… 15 6-4 BOIS 主界面 .................................………………………… 15 6-5 标准 COMS 功能设置 ...............................……………… 6-6 高级 BIOS 功能设置 ..............................………………… 6-7 高级芯片组功能设置 ..............................………………… 6-8 集成周边设备 ..............................………………………… 6-9 即插即用配置 .................................……………………… 16 18 21 22 26 6-10 电源管理设置 ................................………………………… 28 6-11 PC 硬件监控 ...............................…………………………… 29 6-12 频率/电压控制 ...............................………………………… 30 6-13 载入默认安全/优化值 ........................…………………… 6-14 设定管理员/用户密码 ........................…………………… 30 30 6-15 Save & Exit Setup .......................…………………………… 31 6-16 Exit Without Saving .......................………………………… 第六章驱动安装程序及软件安装 .......................………………………… 第七章声音系统应用.......................……………………………………… 2 31 32 34

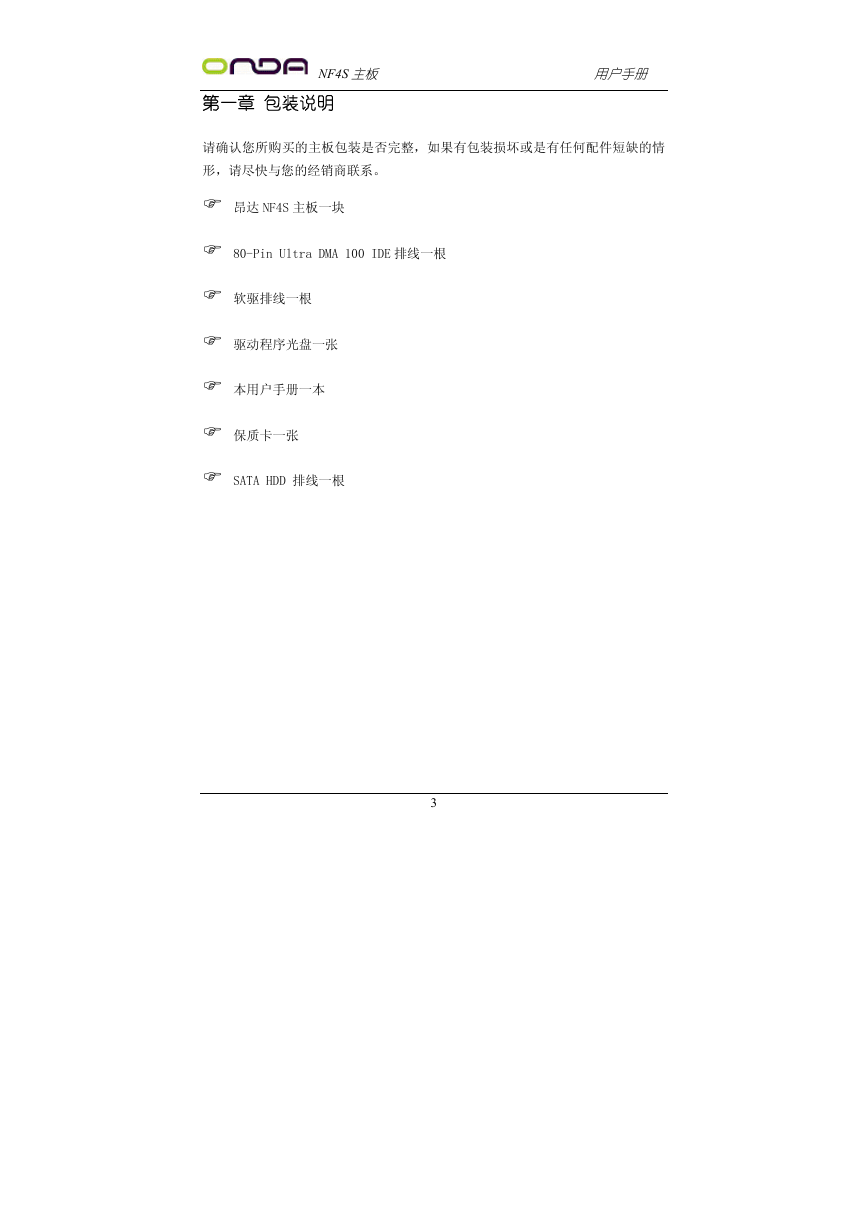

NF4S 主板用户手册第一章包装说明请确认您所购买的主板包装是否完整，如果有包装损坏或是有任何配件短缺的情形，请尽快与您的经销商联系。昂达 NF4S 主板一块 80-Pin Ultra DMA 100 IDE 排线一根软驱排线一根驱动程序光盘一张本用户手册一本保质卡一张 SATA HDD 排线一根 3

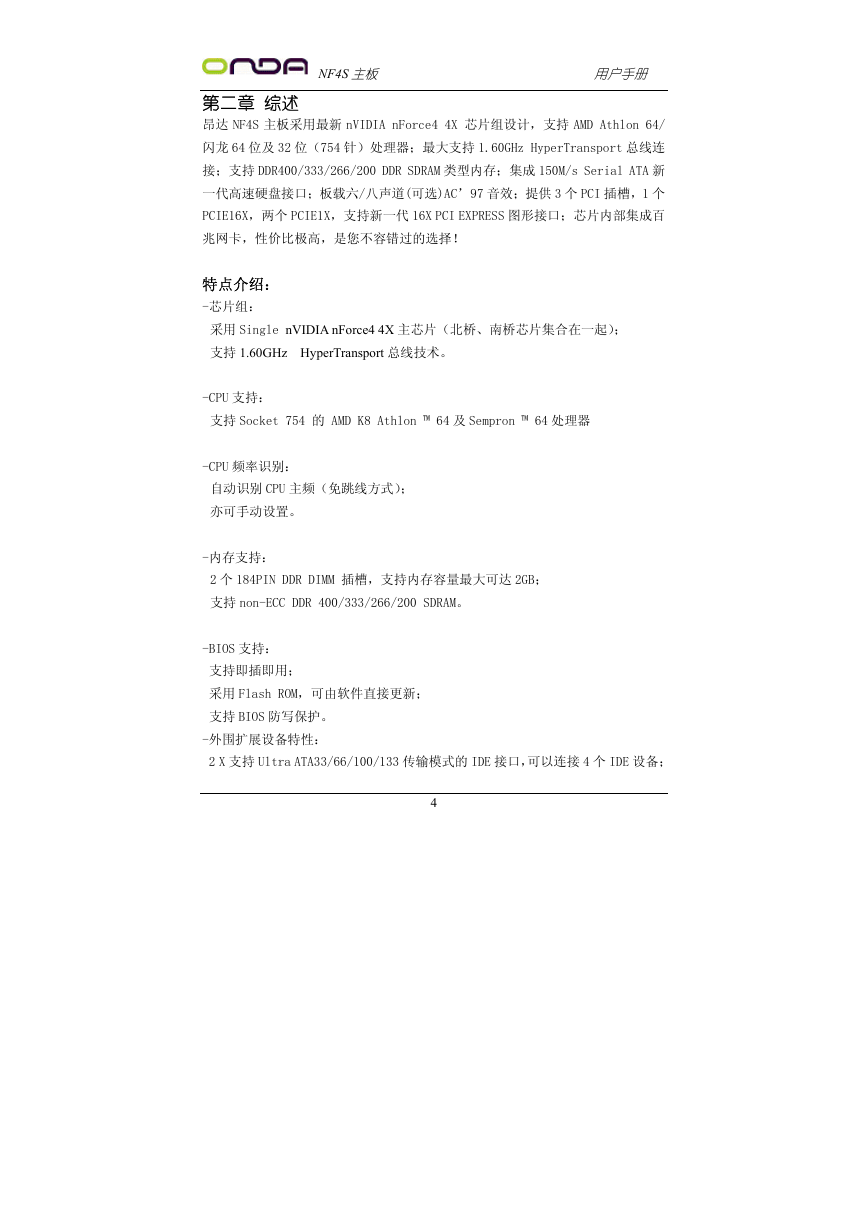

NF4S 主板用户手册第二章综述昂达 NF4S 主板采用最新 nVIDIA nForce4 4X 芯片组设计，支持 AMD Athlon 64/ 闪龙 64 位及 32 位（754 针）处理器；最大支持 1.60GHz HyperTransport 总线连接；支持 DDR400/333/266/200 DDR SDRAM 类型内存；集成 150M/s Serial ATA 新一代高速硬盘接口；板载六/八声道(可选)AC’97 音效；提供 3 个 PCI 插槽，1 个 PCIE16X，两个 PCIE1X，支持新一代 16X PCI EXPRESS 图形接口；芯片内部集成百兆网卡，性价比极高，是您不容错过的选择！特点介绍： -芯片组：采用 Single nVIDIA nForce4 4X 主芯片（北桥、南桥芯片集合在一起）；支持 1.60GHz HyperTransport 总线技术。 -CPU 支持：支持 Socket 754 的 AMD K8 Athlon ™ 64 及 Sempron ™ 64 处理器 -CPU 频率识别：自动识别 CPU 主频（免跳线方式）；亦可手动设置。 -内存支持： 2 个 184PIN DDR DIMM 插槽，支持内存容量最大可达 2GB；支持 non-ECC DDR 400/333/266/200 SDRAM。 -BIOS 支持：支持即插即用；采用 Flash ROM，可由软件直接更新；支持 BIOS 防写保护。 -外围扩展设备特性： 2 X 支持 Ultra ATA33/66/100/133 传输模式的 IDE 接口，可以连接 4 个 IDE 设备； 4

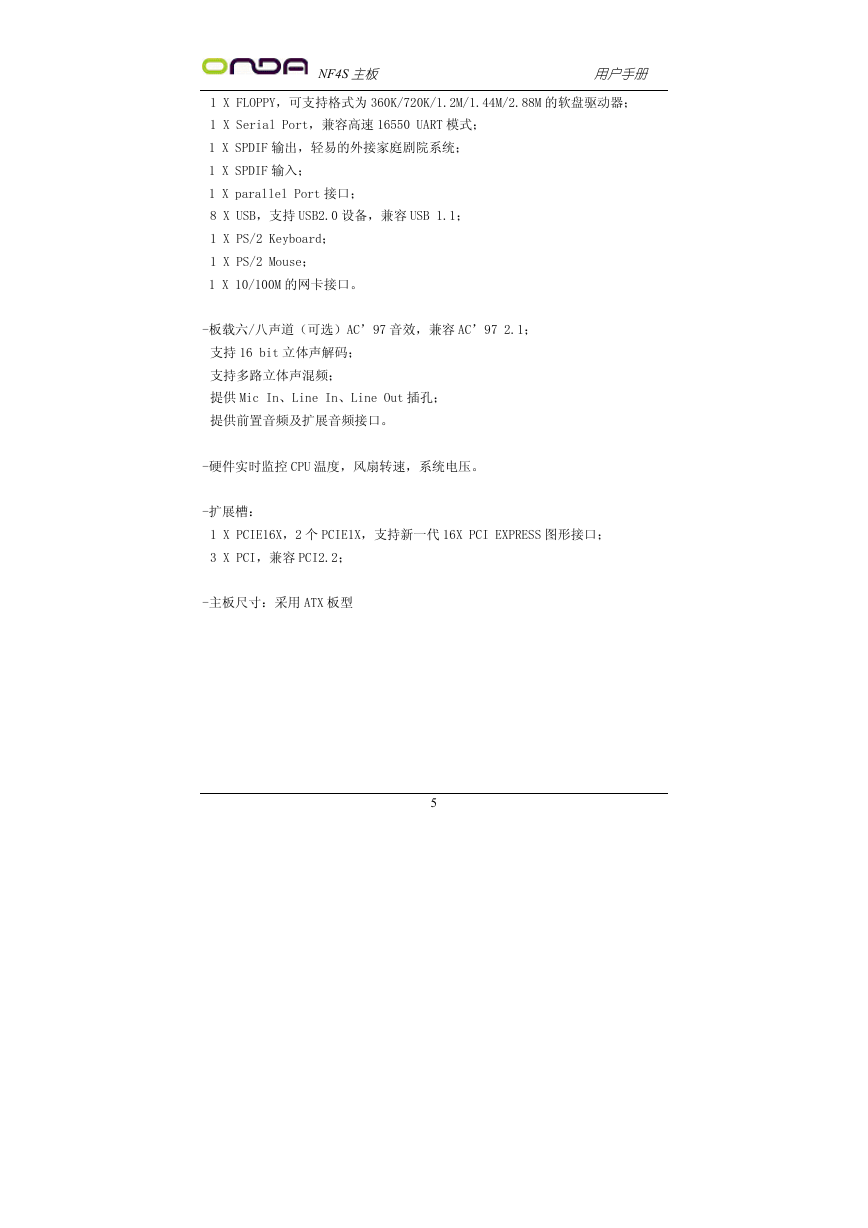

NF4S 主板用户手册 1 X FLOPPY，可支持格式为 360K/720K/1.2M/1.44M/2.88M 的软盘驱动器； 1 X Serial Port，兼容高速 16550 UART 模式； 1 X SPDIF 输出，轻易的外接家庭剧院系统； 1 X SPDIF 输入； 1 X parallel Port 接口； 8 X USB，支持 USB2.0 设备，兼容 USB 1.1； 1 X PS/2 Keyboard； 1 X PS/2 Mouse； 1 X 10/100M 的网卡接口。 -板载六/八声道（可选）AC’97 音效，兼容 AC’97 2.1；支持 16 bit 立体声解码；支持多路立体声混频；提供 Mic In、Line In、Line Out 插孔；提供前置音频及扩展音频接口。 -硬件实时监控 CPU 温度，风扇转速，系统电压。 -扩展槽： 1 X PCIE16X，2 个 PCIE1X，支持新一代 16X PCI EXPRESS 图形接口； 3 X PCI，兼容 PCI2.2； -主板尺寸：采用 ATX 板型 5
