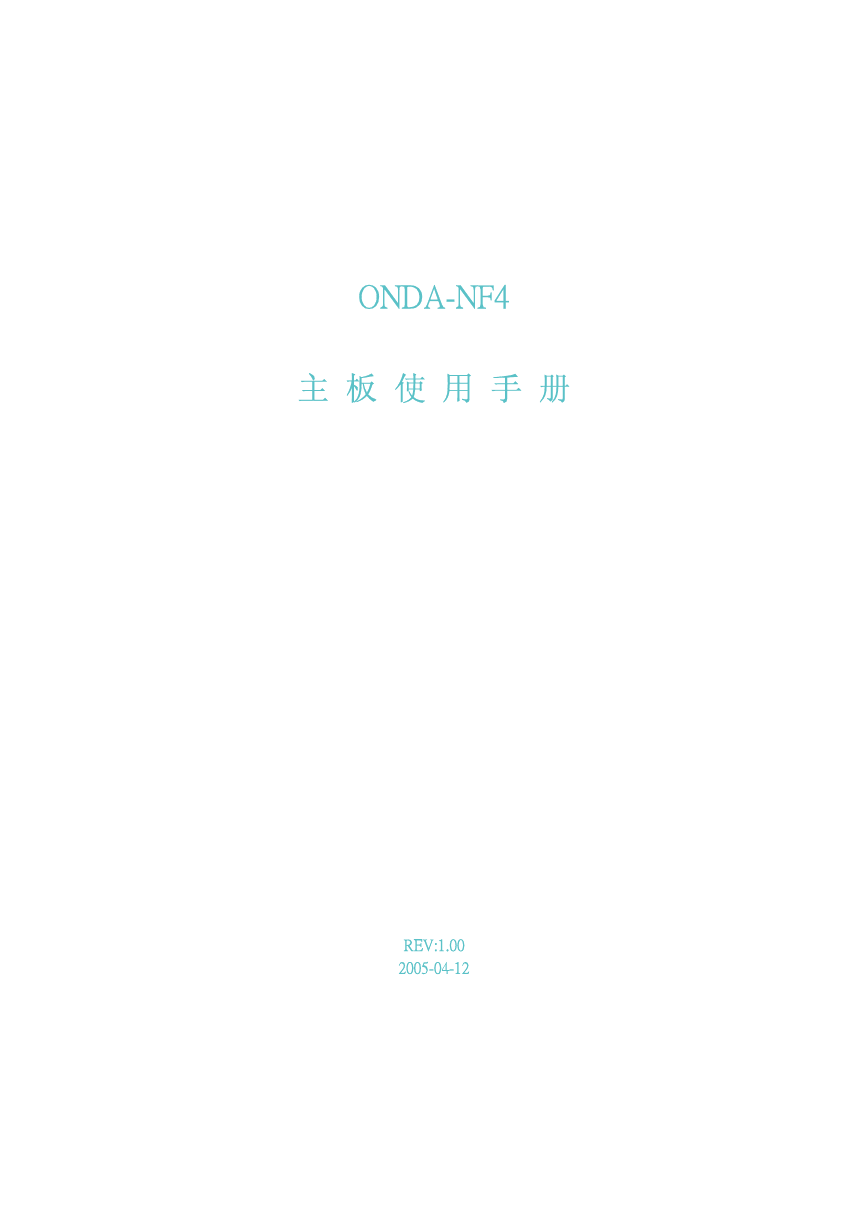

ONDA-NF4 主板使用手册 REV:1.00 2005-04-12

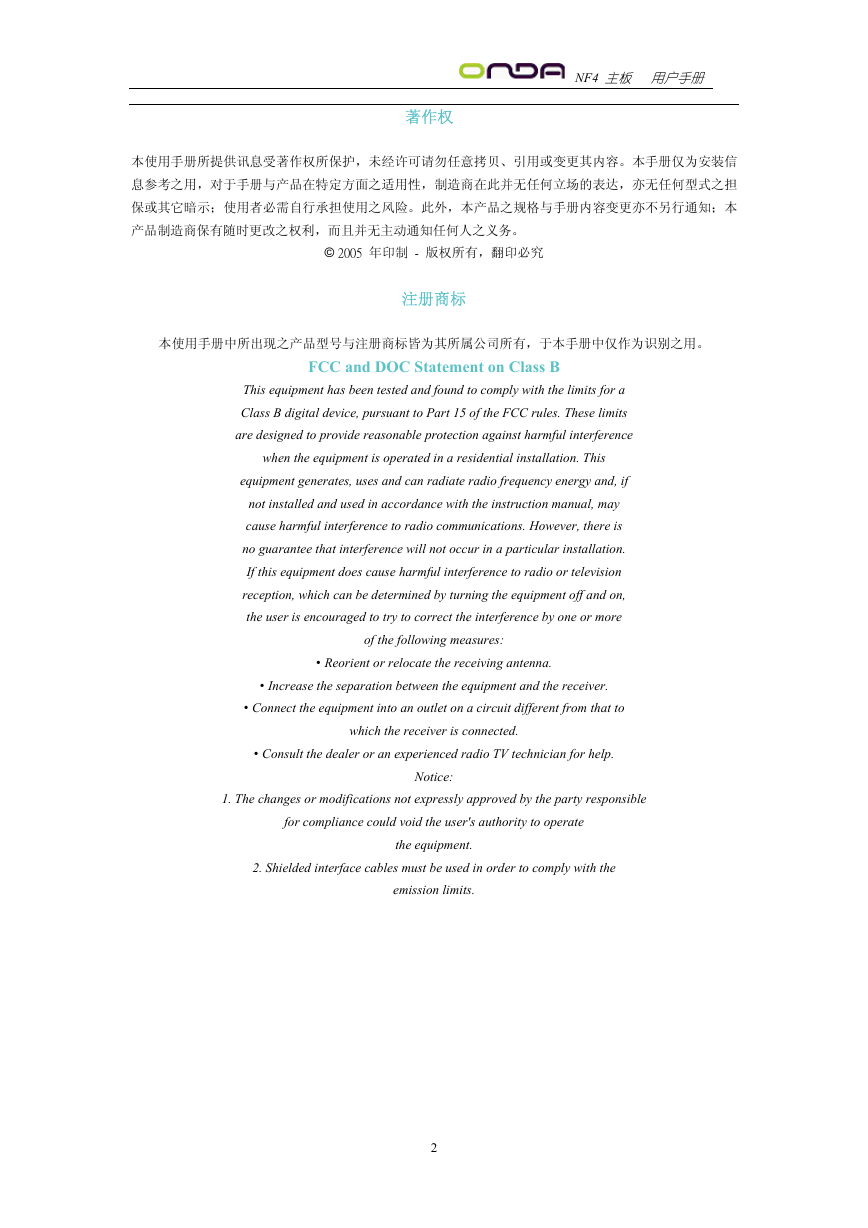

NF4 主板用户手册著作权本使用手册所提供讯息受著作权所保护，未经许可请勿任意拷贝、引用或变更其内容。本手册仅为安装信息参考之用，对于手册与产品在特定方面之适用性，制造商在此并无任何立场的表达，亦无任何型式之担保或其它暗示；使用者必需自行承担使用之风险。此外，本产品之规格与手册内容变更亦不另行通知；本产品制造商保有随时更改之权利，而且并无主动通知任何人之义务。 © 2005 年印制 - 版权所有，翻印必究注册商标本使用手册中所出现之产品型号与注册商标皆为其所属公司所有，于本手册中仅作为识别之用。 FCC and DOC Statement on Class B This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: • Reorient or relocate the receiving antenna. • Increase the separation between the equipment and the receiver. • Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. • Consult the dealer or an experienced radio TV technician for help. Notice: 1. The changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. 2. Shielded interface cables must be used in order to comply with the emission limits. 2

NF4 主板用户手册目录第一章简介规格...................................................................................... 4 功能/特性............................................................................. 6 产品附件明细......................................................................8 第二章硬件安装主机板配置图...................................................................... 9 系统内存..............................................................................10 中央处理器（CPU） ........................................................11 跳线设定..............................................................................15 背板输出/ 输入埠...............................................................17 输出/ 输入接头....................................................................22 第三章 BIOS 设定 Award BIOS Setup Utiltiy .....................................................29 NVRAID BIOS ......................................................................49 更新 BIOS............................................................................ 50 第四章驱动程序安装驱动程序与软件程安装.......................................................51 附录 A 错误讯息解读 A.1 开机自我测试(POST)警告哔声...................................53 A.2 错误讯息.........................................................................53 B.1 故障排除检查清单.........................................................54 附录 B 故障排除注意事项使用本主机板前，请先阅读以下注意事项。电源 • 请使用正确的交流电压。 • 系统安装时，在打开机壳前请先拔掉电源线，于安装完毕机壳装妥后再接上电源，以防触电。电池 • 不当的电池安装方式可能导致电池爆裂。 • 请依据制造商建议安装适当类型的电池。 • 请依据电池制造商的指示处置废弃电池。 5VSB 电源 • 使用 (1) PS/2 键盘或鼠标唤醒功能 (2) 网络唤醒功能 (3) 数据卡唤醒功能时，电源供应器的 5VSB 供电线路至少需提供720mA 的电流输出。• 使用 Suspend to RAM 功能时，电源供应器的 5VSB 供电线路至少需提供　1A 的电流输出。每一个驱动程序安装完毕后，务必重新开机。若于全部的程式都安装完毕后才重新开机，可能会发生问题。 3

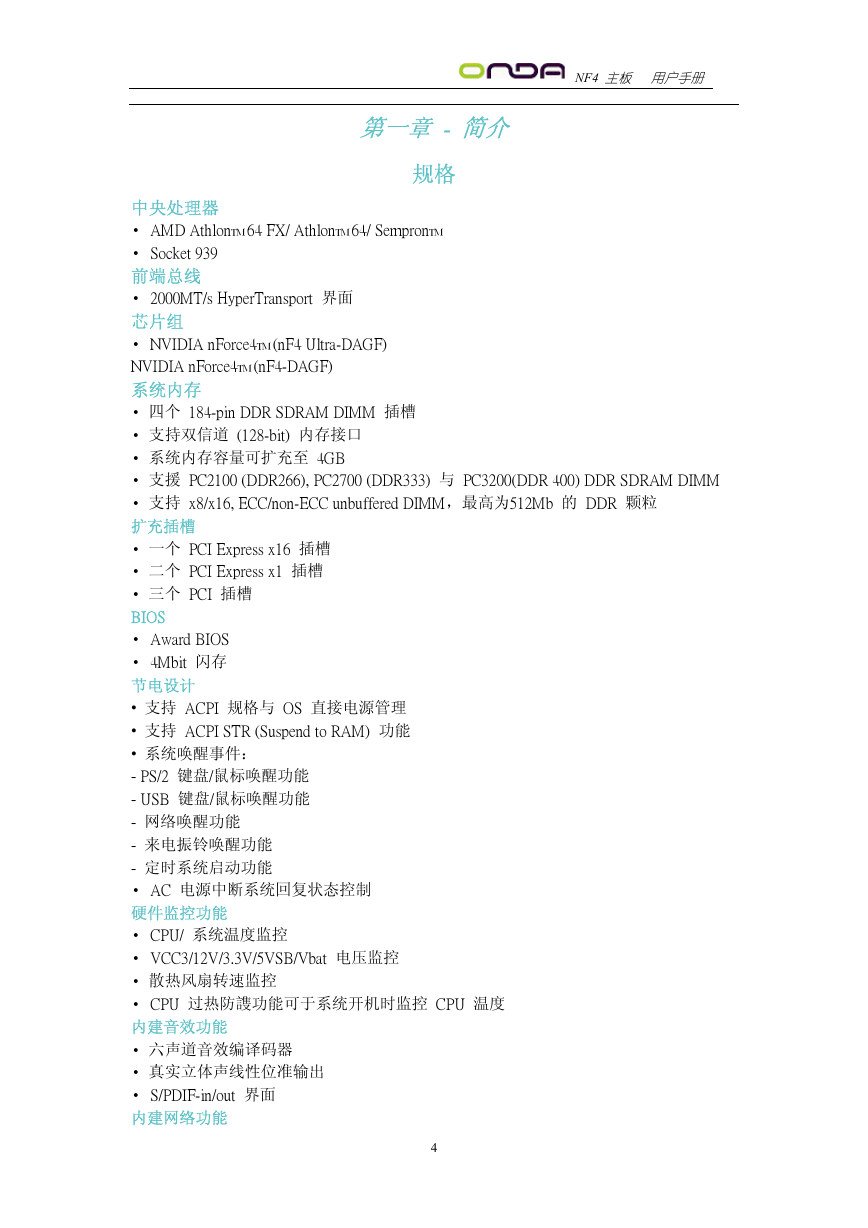

NF4 主板用户手册第一章 - 简介规格中央处理器 • AMD AthlonTM 64 FX/ AthlonTM 64/ SempronTM • Socket 939 前端总线 • 2000MT/s HyperTransport 界面芯片组 • NVIDIA nForce4TM (nF4 Ultra-DAGF) NVIDIA nForce4TM (nF4-DAGF) 系统内存 • 四个 184-pin DDR SDRAM DIMM 插槽 • 支持双信道 (128-bit) 内存接口 • 系统内存容量可扩充至 4GB • 支援 PC2100 (DDR266), PC2700 (DDR333) 与 PC3200(DDR 400) DDR SDRAM DIMM • 支持 x8/x16, ECC/non-ECC unbuffered DIMM，最高为512Mb 的 DDR 颗粒扩充插槽 • 一个 PCI Express x16 插槽 • 二个 PCI Express x1 插槽 • 三个 PCI 插槽 BIOS • Award BIOS • 4Mbit 闪存节电设计 • 支持 ACPI 规格与 OS 直接电源管理 • 支持 ACPI STR (Suspend to RAM) 功能 • 系统唤醒事件： - PS/2 键盘/鼠标唤醒功能 - USB 键盘/鼠标唤醒功能 - 网络唤醒功能 - 来电振铃唤醒功能 - 定时系统启动功能 • AC 电源中断系统回复状态控制硬件监控功能 • CPU/ 系统温度监控 • VCC3/12V/3.3V/5VSB/Vbat 电压监控 • 散热风扇转速监控 • CPU 过热防謢功能可于系统开机时监控 CPU 温度内建音效功能 • 六声道音效编译码器 • 真实立体声线性位准输出 • S/PDIF-in/out 界面内建网络功能 4

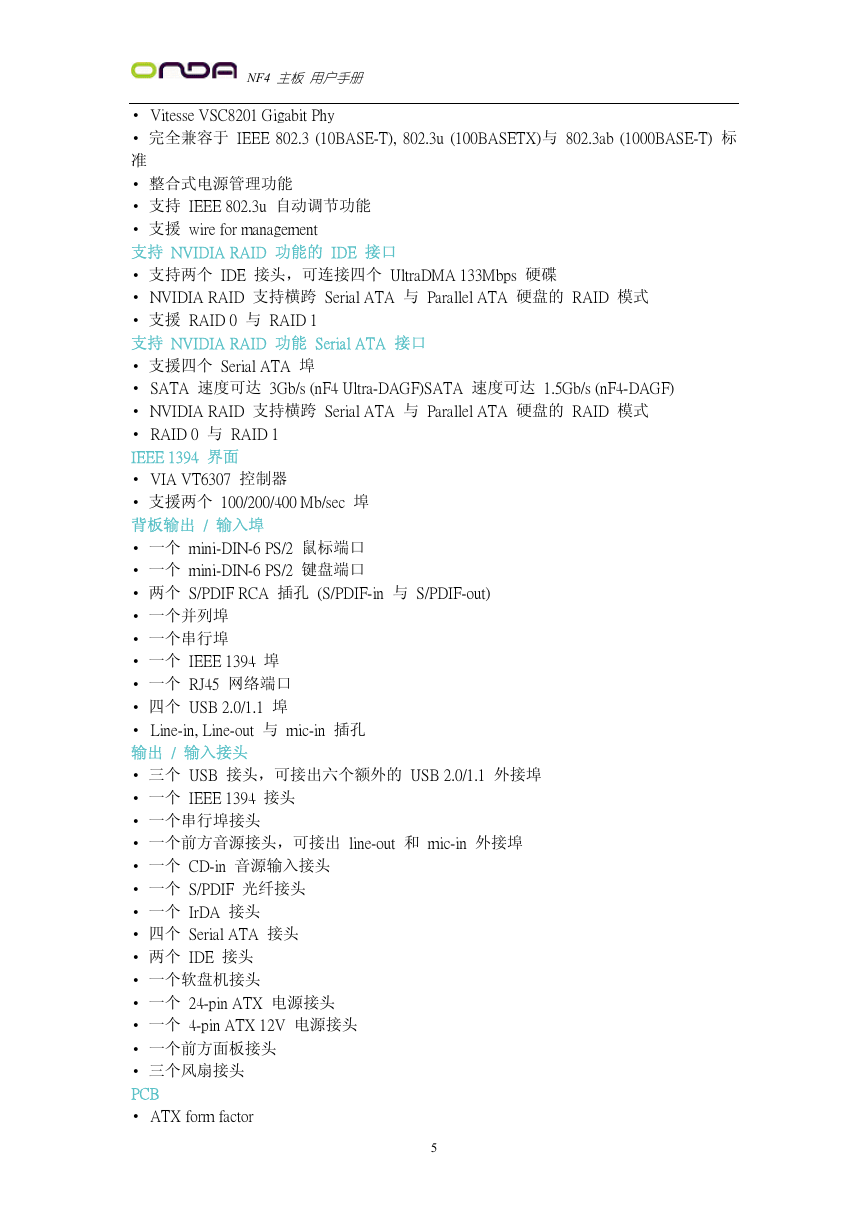

NF4 主板用户手册 • Vitesse VSC8201 Gigabit Phy • 完全兼容于 IEEE 802.3 (10BASE-T), 802.3u (100BASETX)与 802.3ab (1000BASE-T) 标准 • 整合式电源管理功能 • 支持 IEEE 802.3u 自动调节功能 • 支援 wire for management 支持 NVIDIA RAID 功能的 IDE 接口 • 支持两个 IDE 接头，可连接四个 UltraDMA 133Mbps 硬碟 • NVIDIA RAID 支持横跨 Serial ATA 与 Parallel ATA 硬盘的 RAID 模式 • 支援 RAID 0 与 RAID 1 支持 NVIDIA RAID 功能 Serial ATA 接口 • 支援四个 Serial ATA 埠 • SATA 速度可达 3Gb/s (nF4 Ultra-DAGF)SATA 速度可达 1.5Gb/s (nF4-DAGF) • NVIDIA RAID 支持横跨 Serial ATA 与 Parallel ATA 硬盘的 RAID 模式 • RAID 0 与 RAID 1 IEEE 1394 界面 • VIA VT6307 控制器 • 支援两个 100/200/400 Mb/sec 埠背板输出 / 输入埠 • 一个 mini-DIN-6 PS/2 鼠标端口 • 一个 mini-DIN-6 PS/2 键盘端口 • 两个 S/PDIF RCA 插孔 (S/PDIF-in 与 S/PDIF-out) • 一个并列埠 • 一个串行埠 • 一个 IEEE 1394 埠 • 一个 RJ45 网络端口 • 四个 USB 2.0/1.1 埠 • Line-in, Line-out 与 mic-in 插孔输出 / 输入接头 • 三个 USB 接头，可接出六个额外的 USB 2.0/1.1 外接埠 • 一个 IEEE 1394 接头 • 一个串行埠接头 • 一个前方音源接头，可接出 line-out 和 mic-in 外接埠 • 一个 CD-in 音源输入接头 • 一个 S/PDIF 光纤接头 • 一个 IrDA 接头 • 四个 Serial ATA 接头 • 两个 IDE 接头 • 一个软盘机接头 • 一个 24-pin ATX 电源接头 • 一个 4-pin ATX 12V 电源接头 • 一个前方面板接头 • 三个风扇接头 PCB • ATX form factor 5

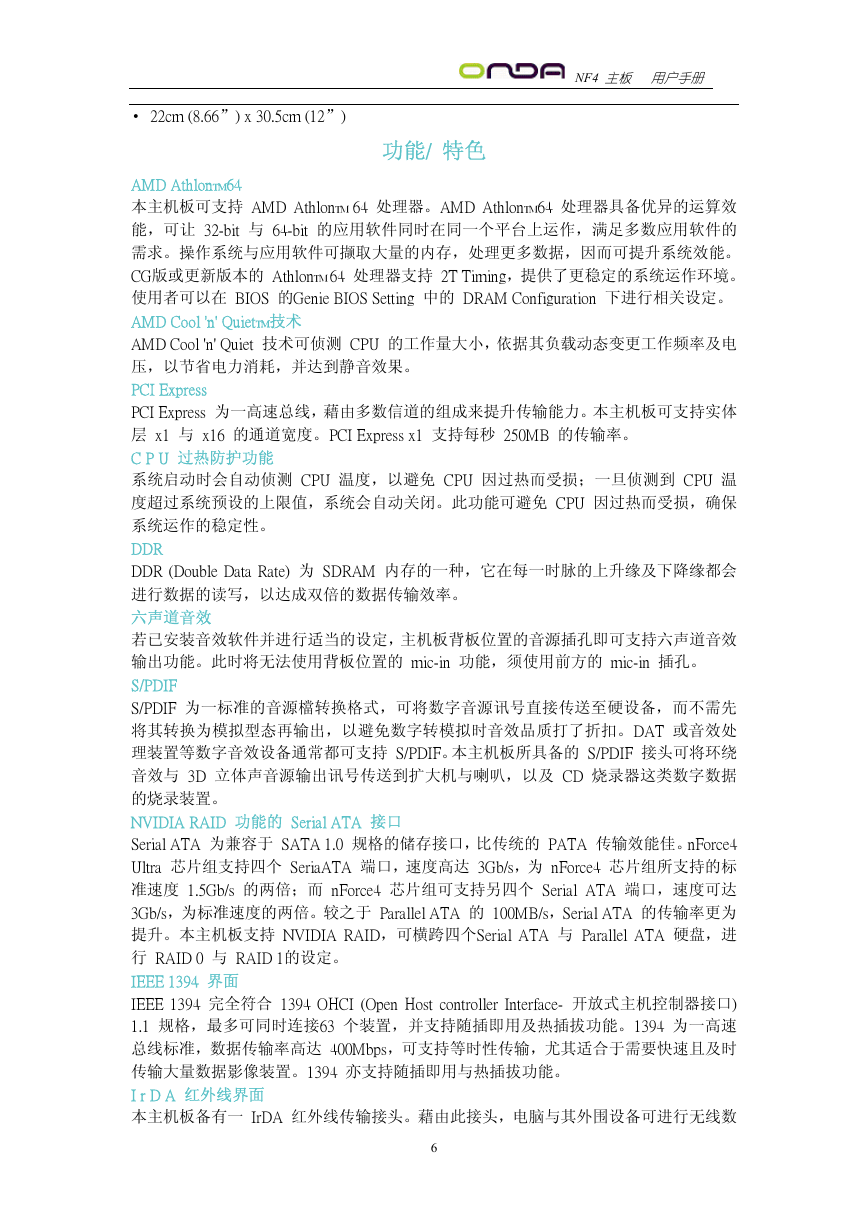

• 22cm (8.66”) x 30.5cm (12”) 功能/ 特色 NF4 主板用户手册 AMD AthlonTM64 本主机板可支持 AMD AthlonTM 64 处理器。AMD AthlonTM64 处理器具备优异的运算效能，可让 32-bit 与 64-bit 的应用软件同时在同一个平台上运作，满足多数应用软件的需求。操作系统与应用软件可撷取大量的内存，处理更多数据，因而可提升系统效能。 CG版或更新版本的 AthlonTM 64 处理器支持 2T Timing，提供了更稳定的系统运作环境。使用者可以在 BIOS 的Genie BIOS Setting 中的 DRAM Configuration 下进行相关设定。 AMD Cool 'n' QuietTM技术 AMD Cool 'n' Quiet 技术可侦测 CPU 的工作量大小，依据其负载动态变更工作频率及电压，以节省电力消耗，并达到静音效果。 PCI Express PCI Express 为一高速总线，藉由多数信道的组成来提升传输能力。本主机板可支持实体层 x1 与 x16 的通道宽度。PCI Express x1 支持每秒 250MB 的传输率。 C P U 过热防护功能系统启动时会自动侦测 CPU 温度，以避免 CPU 因过热而受损；一旦侦测到 CPU 温度超过系统预设的上限值，系统会自动关闭。此功能可避免 CPU 因过热而受损，确保系统运作的稳定性。 DDR DDR (Double Data Rate) 为 SDRAM 内存的一种，它在每一时脉的上升缘及下降缘都会进行数据的读写，以达成双倍的数据传输效率。六声道音效若已安装音效软件并进行适当的设定，主机板背板位置的音源插孔即可支持六声道音效输出功能。此时将无法使用背板位置的 mic-in 功能，须使用前方的 mic-in 插孔。 S/PDIF S/PDIF 为一标准的音源檔转换格式，可将数字音源讯号直接传送至硬设备，而不需先将其转换为模拟型态再输出，以避免数字转模拟时音效品质打了折扣。DAT 或音效处理装置等数字音效设备通常都可支持 S/PDIF。本主机板所具备的 S/PDIF 接头可将环绕音效与 3D 立体声音源输出讯号传送到扩大机与喇叭，以及 CD 烧录器这类数字数据的烧录装置。 NVIDIA RAID 功能的 Serial ATA 接口 Serial ATA 为兼容于 SATA 1.0 规格的储存接口，比传统的 PATA 传输效能佳。nForce4 Ultra 芯片组支持四个 SeriaATA 端口，速度高达 3Gb/s，为 nForce4 芯片组所支持的标准速度 1.5Gb/s 的两倍；而 nForce4 芯片组可支持另四个 Serial ATA 端口，速度可达 3Gb/s，为标准速度的两倍。较之于 Parallel ATA 的 100MB/s，Serial ATA 的传输率更为提升。本主机板支持 NVIDIA RAID，可横跨四个Serial ATA 与 Parallel ATA 硬盘，进行 RAID 0 与 RAID 1的设定。 IEEE 1394 界面 IEEE 1394 完全符合 1394 OHCI (Open Host controller Interface- 开放式主机控制器接口) 1.1 规格，最多可同时连接63 个装置，并支持随插即用及热插拔功能。1394 为一高速总线标准，数据传输率高达 400Mbps，可支持等时性传输，尤其适合于需要快速且及时传输大量数据影像装置。1394 亦支持随插即用与热插拔功能。 I r D A 红外线界面本主机板备有一 IrDA 红外线传输接头。藉由此接头，电脑与其外围设备可进行无线数 6

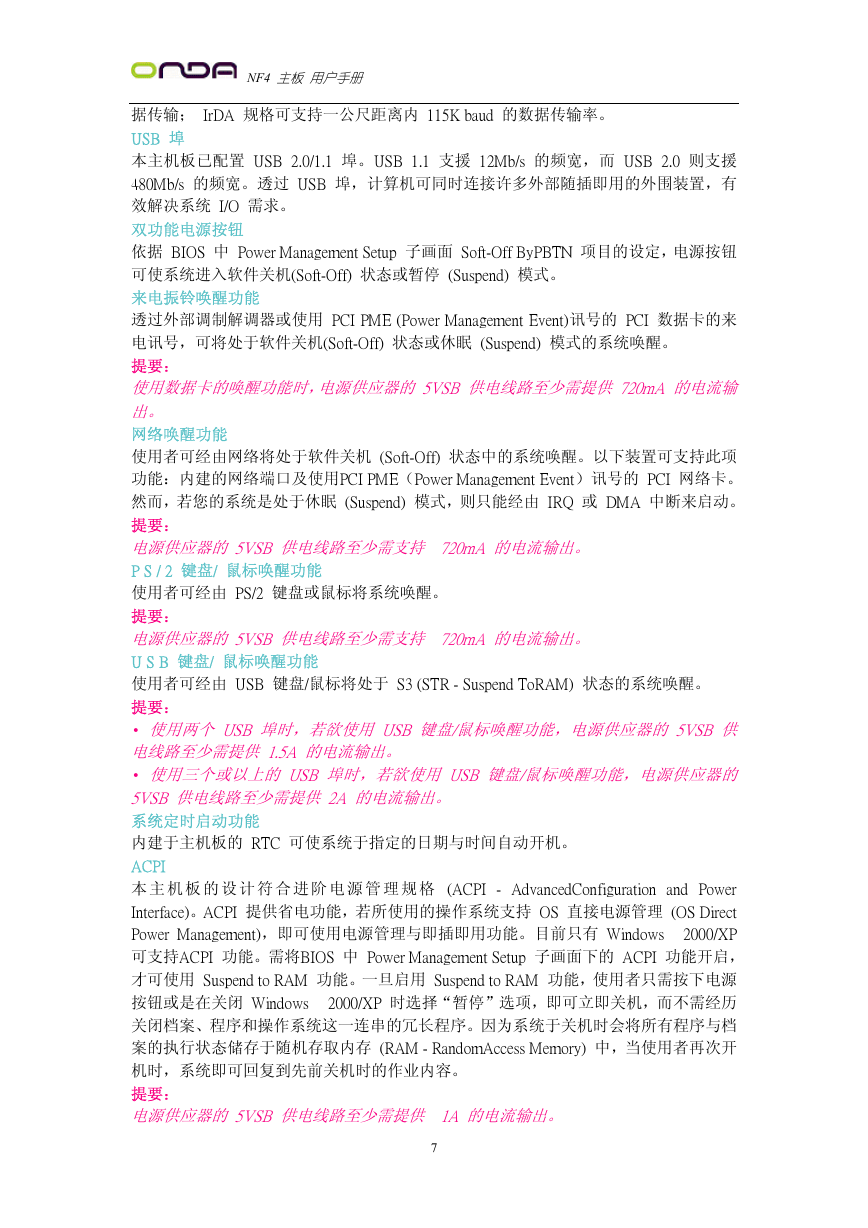

NF4 主板用户手册据传输； IrDA 规格可支持一公尺距离内 115K baud 的数据传输率。 USB 埠本主机板已配置 USB 2.0/1.1 埠。USB 1.1 支援 12Mb/s 的频宽，而 USB 2.0 则支援 480Mb/s 的频宽。透过 USB 埠，计算机可同时连接许多外部随插即用的外围装置，有效解决系统 I/O 需求。双功能电源按钮依据 BIOS 中 Power Management Setup 子画面 Soft-Off ByPBTN 项目的设定，电源按钮可使系统进入软件关机(Soft-Off) 状态或暂停 (Suspend) 模式。来电振铃唤醒功能透过外部调制解调器或使用 PCI PME (Power Management Event)讯号的 PCI 数据卡的来电讯号，可将处于软件关机(Soft-Off) 状态或休眠 (Suspend) 模式的系统唤醒。提要：使用数据卡的唤醒功能时，电源供应器的 5VSB 供电线路至少需提供 720mA 的电流输出。网络唤醒功能使用者可经由网络将处于软件关机 (Soft-Off) 状态中的系统唤醒。以下装置可支持此项功能：内建的网络端口及使用PCI PME（Power Management Event）讯号的 PCI 网络卡。然而，若您的系统是处于休眠 (Suspend) 模式，则只能经由 IRQ 或 DMA 中断来启动。提要：电源供应器的 5VSB 供电线路至少需支持 720mA 的电流输出。 P S / 2 键盘/ 鼠标唤醒功能使用者可经由 PS/2 键盘或鼠标将系统唤醒。提要：电源供应器的 5VSB 供电线路至少需支持 720mA 的电流输出。 U S B 键盘/ 鼠标唤醒功能使用者可经由 USB 键盘/鼠标将处于 S3 (STR - Suspend ToRAM) 状态的系统唤醒。提要： • 使用两个 USB 埠时，若欲使用 USB 键盘/鼠标唤醒功能，电源供应器的 5VSB 供电线路至少需提供 1.5A 的电流输出。 • 使用三个或以上的 USB 埠时，若欲使用 USB 键盘/鼠标唤醒功能，电源供应器的 5VSB 供电线路至少需提供 2A 的电流输出。系统定时启动功能内建于主机板的 RTC 可使系统于指定的日期与时间自动开机。 ACPI 本主机板的设计符合进阶电源管理规格 (ACPI - AdvancedConfiguration and Power Interface)。ACPI 提供省电功能，若所使用的操作系统支持 OS 直接电源管理 (OS Direct Power Management)，即可使用电源管理与即插即用功能。目前只有 Windows　　2000/XP 可支持ACPI 功能。需将BIOS 中 Power Management Setup 子画面下的 ACPI 功能开启，才可使用 Suspend to RAM 功能。一旦启用 Suspend to RAM 功能，使用者只需按下电源按钮或是在关闭 Windows　　2000/XP 时选择“暂停”选项，即可立即关机，而不需经历关闭档案、程序和操作系统这一连串的冗长程序。因为系统于关机时会将所有程序与档案的执行状态储存于随机存取内存 (RAM - RandomAccess Memory) 中，当使用者再次开机时，系统即可回复到先前关机时的作业内容。提要：电源供应器的 5VSB 供电线路至少需提供 1A 的电流输出。 7

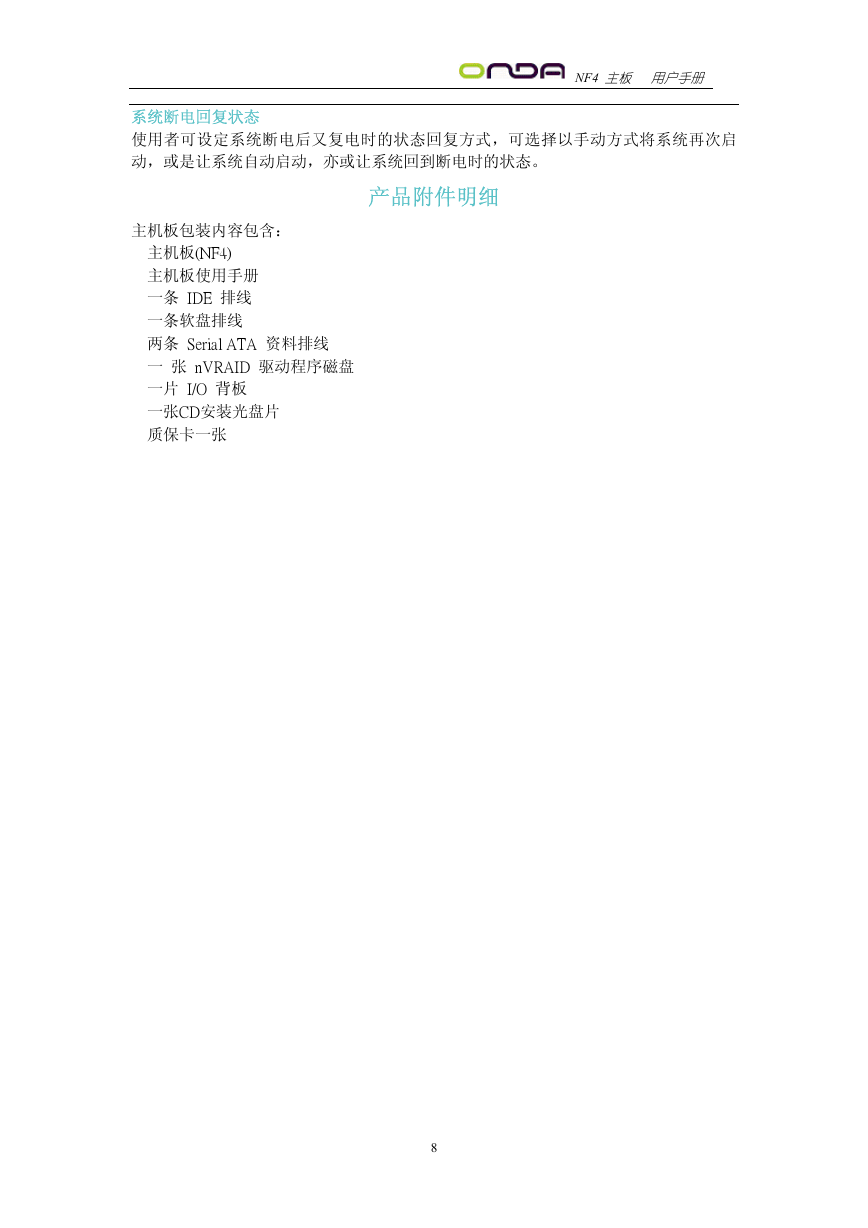

系统断电回复状态使用者可设定系统断电后又复电时的状态回复方式，可选择以手动方式将系统再次启动，或是让系统自动启动，亦或让系统回到断电时的状态。 NF4 主板用户手册产品附件明细主机板包装内容包含：　主机板(NF4) 　主机板使用手册　一条 IDE 排线　一条软盘排线　两条 Serial ATA 资料排线　一张 nVRAID 驱动程序磁盘　一片 I/O 背板一张CD安装光盘片质保卡一张 8
