第2章 OptiX 155/622H硬件介绍
2.1 系统概述
2.1.1 结构示意图
2.1.2 前面板
2.1.3 后面板
2.2 外部接口介绍
2.2.1 接口概述
2.2.2 接口说明

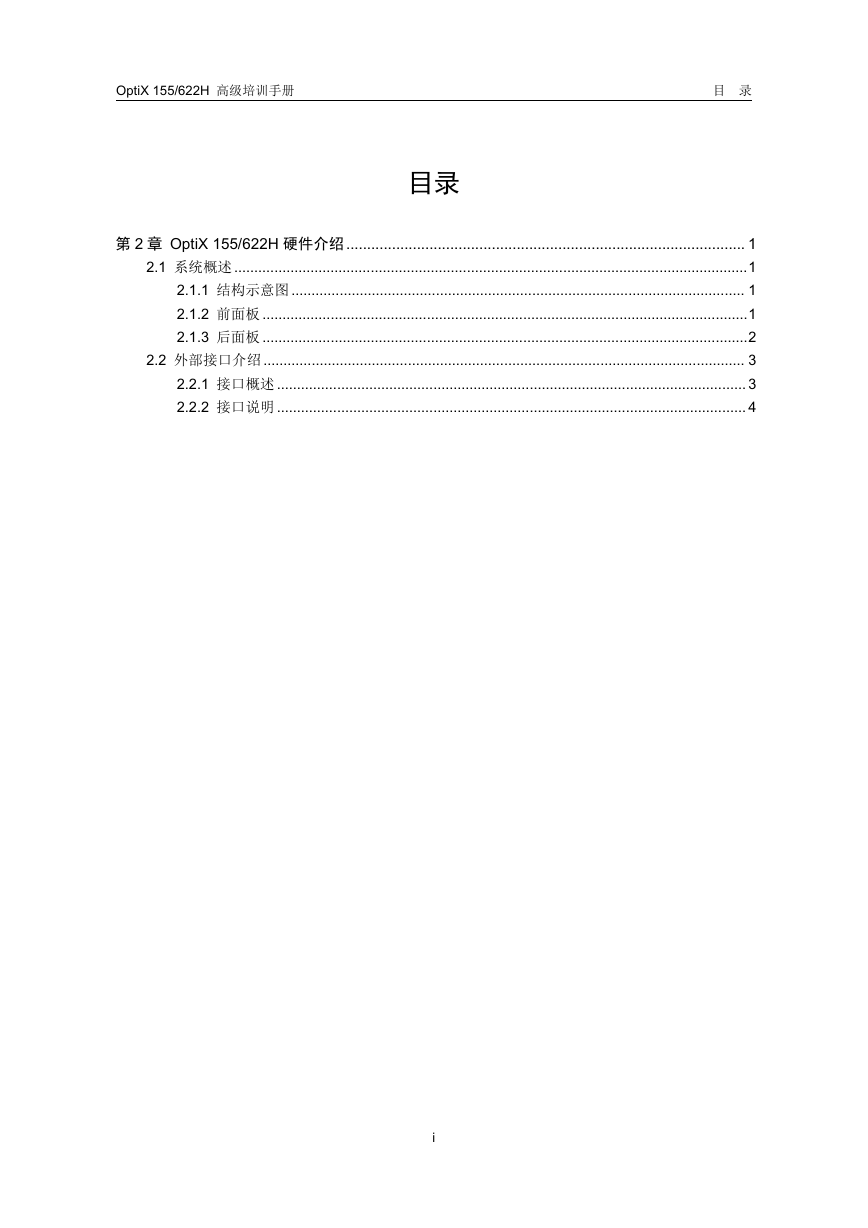

OptiX 155/622H 高级培训手册 目 录 目录 第 2 章 OptiX 155/622H 硬件介绍 ................................................................................................ 1 2.1 系统概述................................................................................................................................1 2.1.1 结构示意图 ................................................................................................................. 1 2.1.2 前面板 .........................................................................................................................1 2.1.3 后面板 .........................................................................................................................2 2.2 外部接口介绍........................................................................................................................ 3 2.2.1 接口概述 ..................................................................................................................... 3 2.2.2 接口说明 ..................................................................................................................... 4 i

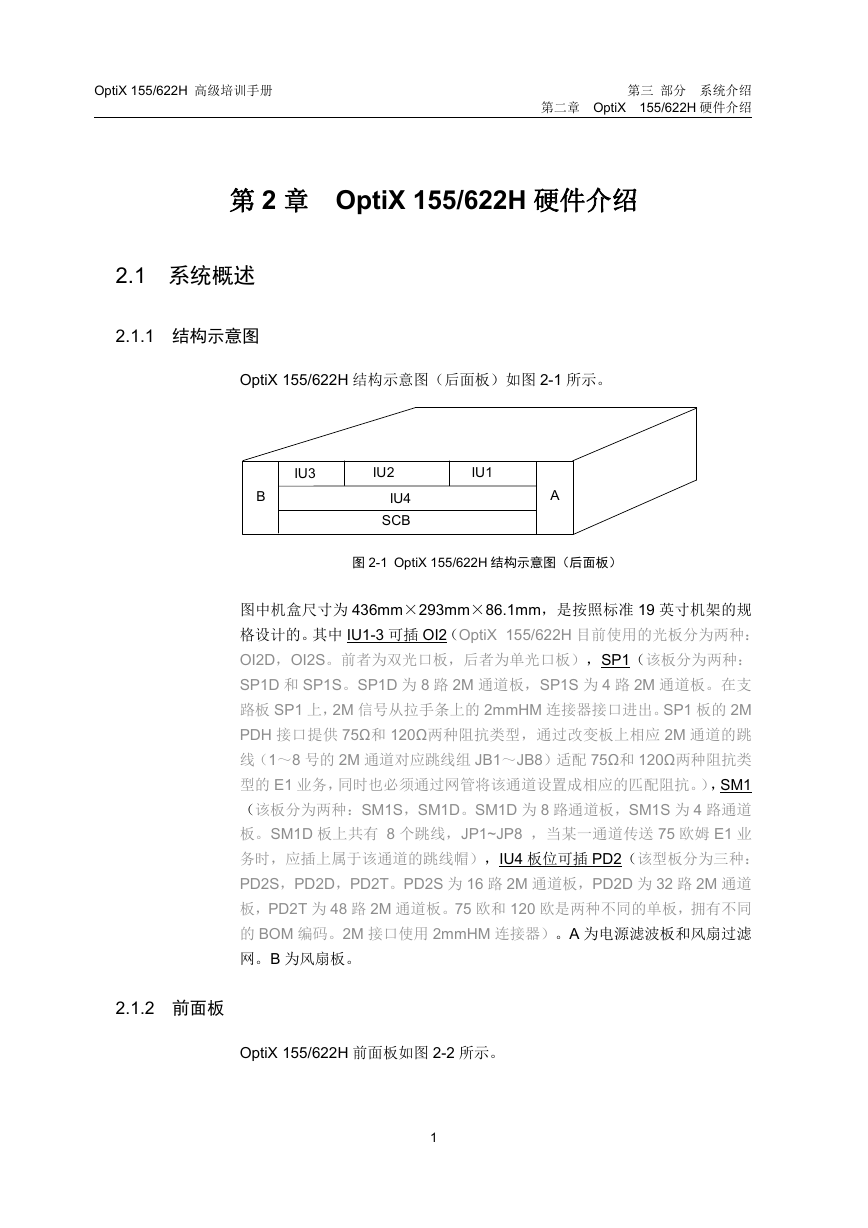

OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 第 2 章 OptiX 155/622H 硬件介绍 2.1 系统概述 2.1.1 结构示意图 OptiX 155/622H 结构示意图(后面板)如图 2-1 所示。 IU3 IU2 IU1 B IU4 SCB A 图 2-1 OptiX 155/622H 结构示意图(后面板) 图中机盒尺寸为 436mm×293mm×86.1mm,是按照标准 19 英寸机架的规 格设计的。其中 IU1-3 可插 OI2(OptiX 155/622H 目前使用的光板分为两种: OI2D,OI2S。前者为双光口板,后者为单光口板),SP1(该板分为两种: SP1D 和 SP1S。SP1D 为 8 路 2M 通道板,SP1S 为 4 路 2M 通道板。在支 路板 SP1 上,2M 信号从拉手条上的 2mmHM 连接器接口进出。SP1 板的 2M PDH 接口提供 75Ω和 120Ω两种阻抗类型,通过改变板上相应 2M 通道的跳 线(1~8 号的 2M 通道对应跳线组 JB1~JB8)适配 75Ω和 120Ω两种阻抗类 型的 E1 业务,同时也必须通过网管将该通道设置成相应的匹配阻抗。),SM1 (该板分为两种:SM1S,SM1D。SM1D 为 8 路通道板,SM1S 为 4 路通道 板。SM1D 板上共有 8 个跳线,JP1~JP8 ,当某一通道传送 75 欧姆 E1 业 务时,应插上属于该通道的跳线帽),IU4 板位可插 PD2(该型板分为三种: PD2S,PD2D,PD2T。PD2S 为 16 路 2M 通道板,PD2D 为 32 路 2M 通道 板,PD2T 为 48 路 2M 通道板。75 欧和 120 欧是两种不同的单板,拥有不同 的 BOM 编码。2M 接口使用 2mmHM 连接器)。A 为电源滤波板和风扇过滤 网。B 为风扇板。 2.1.2 前面板 OptiX 155/622H 前面板如图 2-2 所示。 1

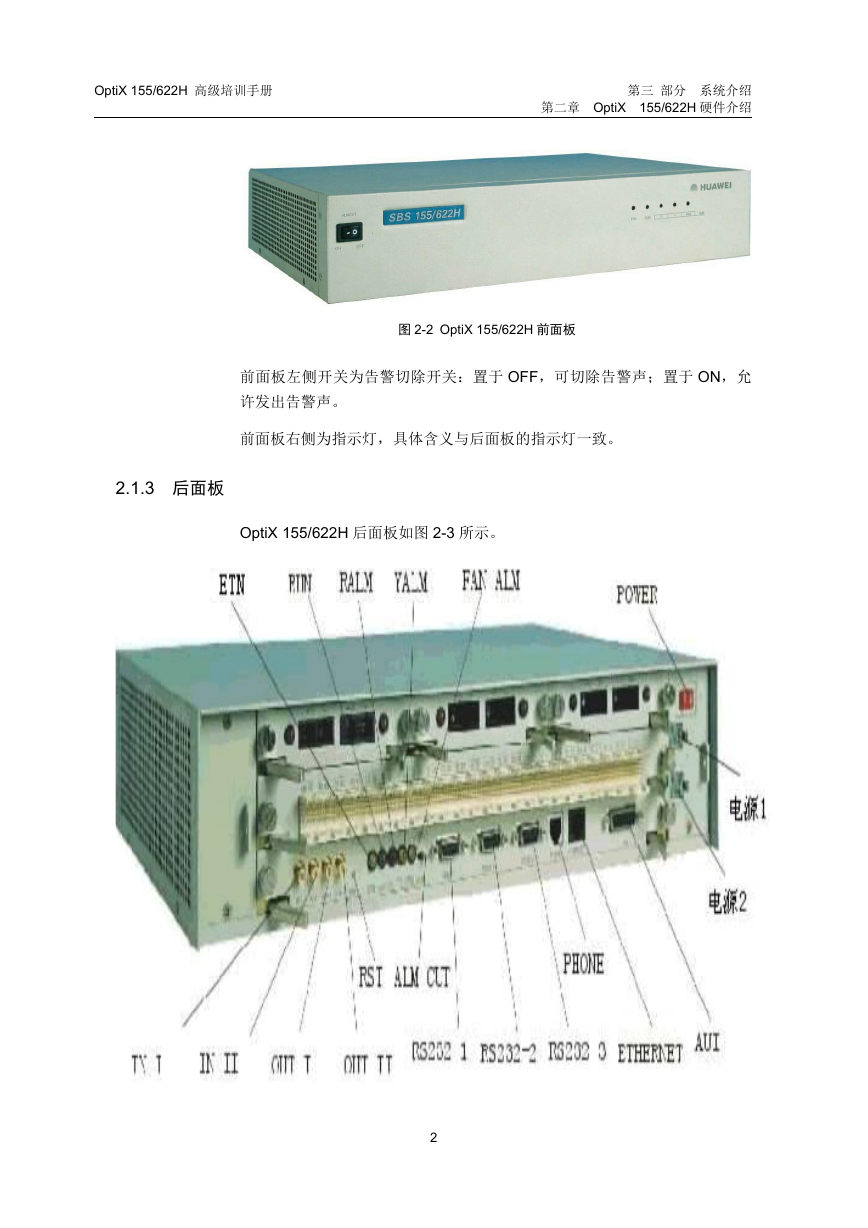

OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 图 2-2 OptiX 155/622H 前面板 前面板左侧开关为告警切除开关:置于 OFF,可切除告警声;置于 ON,允 许发出告警声。 前面板右侧为指示灯,具体含义与后面板的指示灯一致。 2.1.3 后面板 OptiX 155/622H 后面板如图 2-3 所示。 2

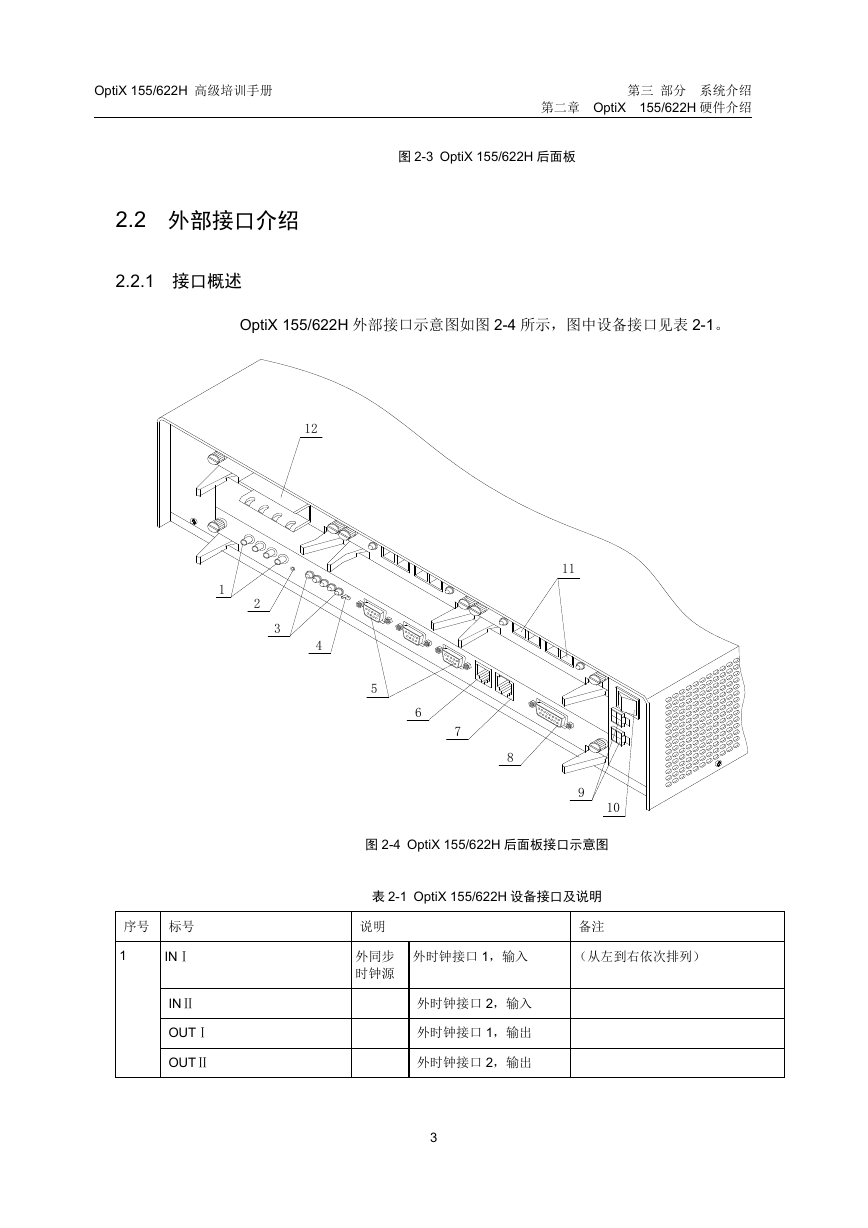

OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 图 2-3 OptiX 155/622H 后面板 2.2 外部接口介绍 2.2.1 接口概述 OptiX 155/622H 外部接口示意图如图 2-4 所示,图中设备接口见表 2-1。 12 1 2 3 4 5 11 6 7 8 9 10 图 2-4 OptiX 155/622H 后面板接口示意图 表 2-1 OptiX 155/622H 设备接口及说明 说明 外同步 时钟源 备注 外时钟接口 1,输入 (从左到右依次排列) 外时钟接口 2,输入 外时钟接口 1,输出 外时钟接口 2,输出 3 序号 标号 1 INⅠ INⅡ OUTⅠ OUTⅡ
OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 序号 标号 说明 备注 2 3 4 5 6 7 8 9 10 11 12 RST ETN RUN R Y FAN ALMCUT RS-232 1 RS-232 2 RS-232 3 PHONE ETHERNET AUI 复位键(RESET) 设备指 示灯 以太网灯 设备指示灯(从左到右依次排列) 运行灯 严重告警灯 一般告警灯 风扇告警灯 告警切除开关 RS-232 串口 网管 MODEM 接口 透明传输串行通信口 RJ11 公务电话接口 RJ45 以太网接口 AUI 以太网接口 PGND、GND、-48V、BGND 双电源接口 POWER(ON、OFF) 电源开关 8 7 6 5 4 3 2 1 SDH 光接口 PDH 电接口 2mmHM 连接器 2M 电接口(SP1D 板) 2M/1.5M 兼容电接口(SM1 板) 2.2.2 接口说明 (1) 外部时钟接口 可以通过跳线选择输入输出 2MBIT/S,2MHZ。具体跳线方法参见《OptiX 155/622H 单板介绍》。输入输出只有 75 欧姆,无 120 欧姆,但可通过阻抗 转换器转换。 (2) 复位键 此键用于 SCC 主控单元的硬复位。 (3) 设备指示灯 4

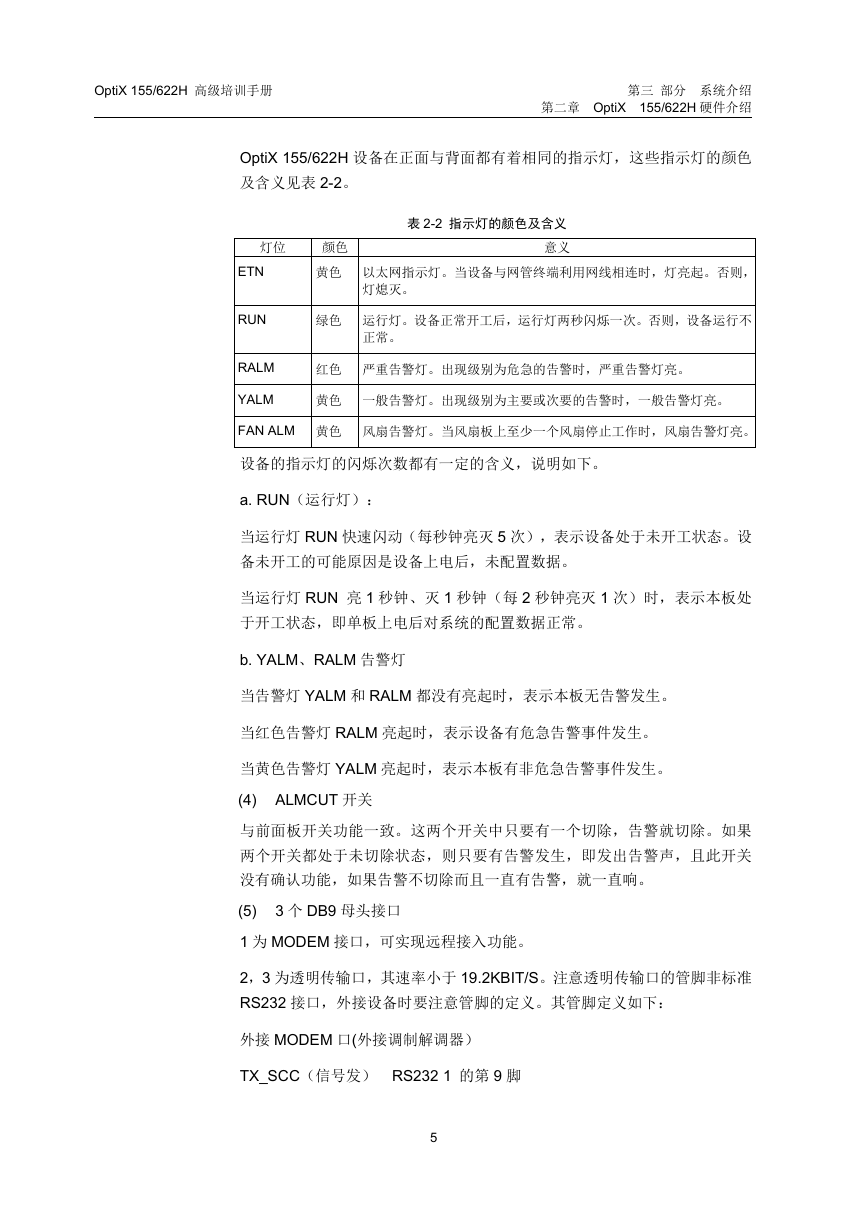

OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 OptiX 155/622H 设备在正面与背面都有着相同的指示灯,这些指示灯的颜色 及含义见表 2-2。 灯位 颜色 表 2-2 指示灯的颜色及含义 意义 ETN RUN RALM YALM 黄色 以太网指示灯。当设备与网管终端利用网线相连时,灯亮起。否则, 灯熄灭。 绿色 运行灯。设备正常开工后,运行灯两秒闪烁一次。否则,设备运行不 正常。 红色 严重告警灯。出现级别为危急的告警时,严重告警灯亮。 黄色 一般告警灯。出现级别为主要或次要的告警时,一般告警灯亮。 FAN ALM 黄色 风扇告警灯。当风扇板上至少一个风扇停止工作时,风扇告警灯亮。 设备的指示灯的闪烁次数都有一定的含义,说明如下。 a. RUN(运行灯): 当运行灯 RUN 快速闪动(每秒钟亮灭 5 次),表示设备处于未开工状态。设 备未开工的可能原因是设备上电后,未配置数据。 当运行灯 RUN 亮 1 秒钟、灭 1 秒钟(每 2 秒钟亮灭 1 次)时,表示本板处 于开工状态,即单板上电后对系统的配置数据正常。 b. YALM、RALM 告警灯 当告警灯 YALM 和 RALM 都没有亮起时,表示本板无告警发生。 当红色告警灯 RALM 亮起时,表示设备有危急告警事件发生。 当黄色告警灯 YALM 亮起时,表示本板有非危急告警事件发生。 (4) ALMCUT 开关 与前面板开关功能一致。这两个开关中只要有一个切除,告警就切除。如果 两个开关都处于未切除状态,则只要有告警发生,即发出告警声,且此开关 没有确认功能,如果告警不切除而且一直有告警,就一直响。 3 个 DB9 母头接口 (5) 1 为 MODEM 接口,可实现远程接入功能。 2,3 为透明传输口,其速率小于 19.2KBIT/S。注意透明传输口的管脚非标准 RS232 接口,外接设备时要注意管脚的定义。其管脚定义如下: 外接 MODEM 口(外接调制解调器) TX_SCC(信号发) RS232 1 的第 9 脚 5
OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 RX_SCC(信号收) RS232 1 的第 4 脚 DTR_SCC(DTR 脚)RS232 1 的第 3 脚 GND(信号地) RS232 1 的第 5 脚 RS232 透明数据传输串口 第一个透传口 HD_TXD1(信号发) RS232 3 的第 7 脚 HD_RXD1(信号收) RS232 3 的第 6 脚 GND(信号地) RS232 3 的第 5 脚 第二个透传口 HD_TXD2(信号发) RS232 2 的第 7 脚 HD_RXD2(信号收) RS232 2 的第 6 脚 RS232 2 的第 5 脚 GND(信号地) (6) PHONE 口 RJ11 公务电话口 (7) ETNERNET 口 RJ45 以太网接口 (8) AUI 接口 用于网管接入,可转换成 BNC 或 T 型头,但不能与网口同时使用。在发货配 件中可以选择不同转换头。 (9) 两路电源接口 同时接入两路电源,在 MMB2 处合为一路。 表 4 OptiX 155/622H 单板资源配置 单板名称 单板全称 可插板位 说明 OI2S SC/PC OI2D SC/PC 1 路 STM-1 光接口板 IU1,IU2,IU3 Ie-1、S-1.1、L-1.1、L-1.2, 2 路 STM-1 光接口板 IU1,IU2,IU3 Ie-1、S-1.1、L-1.1、L-1.2, 6
OptiX 155/622H 高级培训手册 第三 部分 系统介绍 第二章 OptiX 155/622H 硬件介绍 SL1O 8 路 STM-1 光接口板 IU4 Ie-1、S-1.1、L-1.1、L-1.2,SC/PC SL1Q 4 路 STM-1 光接口板 IU4 Ie-1、S-1.1、L-1.1、L-1.2,SC/PC OI4 1 路 STM-4 光接口板 IU1,IU2,IU3 Ie-4、S-4.1、L-4.1、L-4.2,SC/PC SB2L 1 路 STM-1 单纤双向光接口板 IU1,IU2,IU3 S-1.1,FC/PC SB2R SB2D 1 路 STM-1 单纤双向光接口板 IU1,IU2,IU3 S-1.1,FC/PC 2 路 STM-1 单纤双向光接口板 IU1,IU2,IU3 S-1.1,FC/PC SLE 1 路 STM-1 电接口板 IU1,IU2,IU3 75Ω SDE 2 路 STM-1 电接口板 IU1,IU2,IU3 75Ω SP1S SP1D 4 路 E1 电接口板 IU2,IU3 75Ω/120Ω E1 接口 8 路 E1 电接口板 IU2,IU3 75Ω/120Ω E1 接口 SP2 16 路 E1 电接口板 IU2,IU3 120Ω/75Ω E1 接口 SM1S 100Ω T1 接口 4 路 E1/T1 电接口板 IU2,IU3 SM1D 100Ω T1 接口 8 路 E1/T1 电接口板 IU2,IU3 120Ω/75Ω E1 接口或 120Ω/75Ω E1 接口或 HP2 8 路 E1 电接口板 IU2,IU3 75Ω E1 接口 PD2S PD2D PD2T PM2S PM2D PM2T 16 路 E1 电接口板 32 路 E1 电接口板 48 路 E1 电接口板 IU4 IU4 IU4 120Ω/75Ω E1 接口 120Ω/75Ω E1 接口 120Ω/75Ω E1 接口 16 路 E1/T1 电接口板 IU4 120Ω E1 接口或 100Ω T1 接口 32 路 E1/T1 电接口板 IU4 120Ω E1 接口或 100Ω T1 接口 48 路 E1/T1 电接口板 IU4 120Ω E1 接口或 100Ω T1 接口 PL3ES 1 路 E3 电接口板 IU2,IU3 75Ω E3 接口 PL3ED 2 路 E3 电接口板 IU2,IU3 75Ω E3 接口 7
