安全使用须知

安全警告和注意事项

安装警告和注意事项

纵向投影时的注意事项

使用警告和注意事项

运输注意事项

简介

各部件的名称和功能

前面 / 上面

后

底面

接口

控制面板

遥控器

更换遥控器电池

遥控器操作范围

准备投影机

安装投影机

安装投影机镜头单元

安装

拆卸

拆装接口盖接口盖

拆卸

安装

安装设置

设置方向

更改图像的方向（投影）

选择灯泡

屏幕设置

调节投影屏幕上的图像位置

显示测试图样

调整投影图像的位置（镜头移动）

调节投影图像的倾斜度（针对正常安装）

调节变焦

调节焦距

在使用近程变焦镜头 ELPLU02 时

ID 设定

设定投影机ID

检查投影机ID

设定遥控器识别号

连接设备

连接计算机

连接图像源

连接到 “外部监视器”

连接 LAN 电缆

连接 HDBaseT 高清发射器

安装无线 LAN 单元（ELPAP07）

使用 Quick Wireless Connection USB Key

批处理设置

使用 USB 闪存盘进行设置

将设置保存在 USB 闪存盘内

将已保存的设置映射到其它投影机上。

使用 USB 电缆连接计算机和投影机，然后进行设置

将设置保存至计算机

将已保存的设置映射到其它投影机上。

当设置失败时

基本的使用

投影图像

自动探测输入信号，并切换投影图像（Search）

切换至目标图像

调节投影的图像

校正投影图像中的失真

水平/垂直梯形校正

Quick Corner

曲面

点校正

转角墙

选择投影质量（选择颜色模式）

设定自动光圈

更改投影图像的长宽比

改变方法

调节图像

调整色相、饱和度和亮度

Gamma 调节

帧补插（仅针对 CB-Z10005U/CB-Z10000U/CB-Z9875U/CB-Z9870U/CB-Z9750U）

投影 3D 图像

有用功能

多画面投影功能

准备工作

边缘融合

调整图像的重叠区域（边缘融合）

校正亮度

微调色彩平衡

合并缩放图像

投影功能

同时投影两个图像（Split Screen）

操作步骤

Split Screen 投影期间的限制

临时隐藏图像（快门）

使图像静止（静止）

放大图像的局部（E 变焦）

保存用户标识

记忆功能

保存/载入/删除

计划功能

设置时间

保存计划

灯泡继电器

检查计划

编辑计划

安全功能

管理用户（密码保护）

密码保护类型

设定密码保护

输入密码

限制操作

控制面板锁定

镜头操作锁定

遥控器按钮锁定

防盗锁

安装线锁

配置菜单

使用配置菜单

功能一览表

配置菜单表

网络菜单

图像菜单

信号菜单

设定菜单

扩展菜单

网络菜单

有关操作网络菜单的注解

软键盘操作

基本菜单

无线 LAN菜单

搜索接入点屏幕

安全菜单

有线LAN菜单

邮件菜单

其它菜单

重设菜单

信息菜单（仅适用于显示）

重设菜单

故障排除

使用帮助

请阅读“指示灯”

读取状态监视器

检查状态

理解屏幕内容

设置屏幕显示 (LCD)

显示内容释义

解决问题

与图像有关的问题

不显示图像

不能显示运动图像

投影自动停止

显示不支持。

显示无信号。

图像模糊、失焦或失真

图像中出现干扰或扭曲

图像被截（变大）或者变小、外观不合适或图像颠倒

图像颜色不正确

图像灰暗

投影开始时的问题

投影机打不开

其他问题

遥控器未开启

外部监视器上什么也不显示

我想更改消息和菜单的语言

即使投影机发生故障，也收不到电子邮件

将显示保存时间的电池电量偏低。

不能使用 Web 浏览器更改设定

Event ID

维护

清洁

清洁投影机表面

清洁镜头

清洁空气过滤器

更换消耗品

更换灯泡

灯泡更换期

如何更换灯泡

重设灯时

更换空气过滤器

空气过滤器更换期

如何更换空气过滤器

图像维护

面板校准

色彩均匀度

附录

监视和控制

关于 EasyMP Monitor

关于 Message Broadcasting

使用 Web 浏览器更改设定（Web 控制）

设定投影机

显示Web控制画面

使用邮件通知功能报告问题

阅读错误通知电子邮件

使用 SNMP 进行管理

显示 Web Remote 画面

操作镜头

ESC‍/‍VP21 命令

命令表

电缆配线

关于 PJLink

关于 Crestron RoomView®

从计算机操作投影机

选购件和消耗品

选购件

消耗品

屏幕尺寸和投影距离

适用于 CB-Z10005U/CB-Z10000U/CB-Z9875U/CB-Z9870U/CB-Z9750U/CB-Z11000W/CB-Z9900W/CB-Z9800W

标准变焦镜头 ELPLS04

近程变焦镜头 ELPLU02

后投影广角镜头 ELPLR04

广角变焦镜头 ELPLW04

中程变焦镜头 ELPLM06

中程变焦镜头 ELPLM07

远程变焦镜头 ELPLL07

CB-Z11005/CB-Z11000/CB-Z9870 的投影距离

标准变焦镜头 ELPLS04

近程变焦镜头 ELPLU02

后投影广角镜头 ELPLR04

广角变焦镜头 ELPLW04

中程变焦镜头 ELPLM06

中程变焦镜头 ELPLM07

远程变焦镜头 ELPLL07

支持的监视器显示

支持的分辨率

计算机信号（模拟 RGB）

分量视频

复合视频

来自 DVI-D 输入端口、HDMI 输入端口和 HDBaseT 端口*1的输入信号。

来自 SDI 输入端口的输入信号（仅针对 CB-Z10005U/CB-Z10000U/CB-Z9875U/CB-Z9870U）

规格

投影机一般规格

外形尺寸图

用语解说

一般告示

符号说明

一般告示：

索引

使⽤说明书

安全使⽤须知安全指⽰本资料和投影机采⽤⼀些图标来说明如何安全使⽤本投影机。指⽰及其含意说明如下。阅读本说明书前，请务必正确理解这些指⽰。警告注意⼀般信息指⽰若忽视本图标表⽰的信息，会因错误操作处理⽽导致⼈员受伤甚⾄死亡。若忽视本图标表⽰的信息，会因错误操作处理⽽导致⼈员受伤或⾝体伤害。注意表⽰可能引起投影机损坏或故障的内容。 a 记述了⽅便⽤户使⽤的⼀些相关资讯。 s g [名称] 菜单名称指明可以找到相关主题详细资讯的所在页。表⽰该符号前有下划线的⽤语在⽤语解说中作了说明。请参阅“附录”中的“⽤语解说”部分。 s “⽤语解说” 第213页指⽰遥控器或控制⾯板上按钮的名称。⽰例：[Esc] 按钮表⽰配置菜单选项。实例：从图像中选择亮度。图像 - 亮度

安全警告和注意事项 3 在使⽤投影机之前，请务必阅读以下内容。 s 安全使⽤须知警告安装警告和注意事项在天花板上悬挂投影机需要选购的吊架。 s “选购件” 第187页警告 • 请勿在室外、卫⽣间或浴室等有⾬⽔或⾼度潮湿的地⽅安装投影机。否则可能会导致⽕灾或电击。 • 从天花板（吊架）上悬吊投影机需要特殊的安装⽅法。如果安装不当，投影机可能会掉落下来。这会造成事故或⼈⾝伤害。请与当地经销商或 Epson投影机联系清单中提供的最近地址联系。 s Epson投影机联系清单 • 将投影机安装到天花板上时，请务必采取措施防其坠落，如在柄上穿过⼀条线。 • 如果在吊架固定点使⽤粘合剂来防⽌螺丝松脱，或在投影机上使⽤润滑剂、油等，则投影机外壳可能裂开，从⽽造成投影机从吊架上坠落。这可能引起事故或对悬挂点下⽅的⼈员造成⼈⾝伤害。安装或调节吊架时，请勿使⽤粘合剂来防⽌螺丝松脱，同时请勿使⽤油或滑润剂等。 • 请勿盖上投影机的进风⼝和排⽓⼝。如果盖上，内部温度会上升并可能导致⽕灾。 • 请勿将可燃物体放在镜头前。如果您设置⾃动开启投影机的计划，则在镜头前放置任何可燃物体可能会导致⽕灾。 • 请勿将电源线与其它连接电缆捆缚在⼀起。否则可能会导致⽕灾。 • 请仅使⽤指定的电源电压。否则可能会导致⽕灾或电击。 • 请⼩⼼处理电源线。否则可能会导致⽕灾或电击。处理电源线时需注意下列事项。 - 请勿将多个电源线插⼊同⼀个电源插座上。 - 请勿将电源线插⼊粘附有灰尘等异物的插座内。 - 请务必将电源线完全插⼊插座内。 - 切勿⽤湿⼿插拔电源线。 - 拔出电源线时请勿拉拽线体。请务必握住插头。 • 若电源线损害请勿继续使⽤。否则可能会导致⽕灾或电击。处理电源线时需注意下列事项。 - 请勿篡改电源线。 - 请勿将重物放置在电源线上。 - 请勿⽤⼒弯折、扭曲及拉拽电源线。 - 请勿将电源线放置于加热设备附近。 • 当电源线使⽤区域内的电源电压低于 120 V 时，请确保插座电源电流⼤于 15 A。 • 请勿使投影机和其它设备共⽤同⼀个插座。注意请勿将投影机放置于不稳定桌⾯或倾斜⾯等⾮稳定⾯上。当垂直投影时，请正确安装投影机，防⽌投影机掉落。否则可能会造成⼈员伤害。

安全警告和注意事项 4 注意 • 请勿将投影机放置于有振动或冲击的位置上。 • 请勿将投影机放置于⾼压线或能够产⽣磁⼒的物体附近。否则将导致投影机⼯作异常。注意 • 倾斜投影时，投影机的倾斜⾓度不得⼤于规定值。否则可能引起故障或事故。 • 请勿在温度过⾼的区域内使⽤或存放投影机。此外，还应避免温度骤变。倾斜⾓度（安装标准灯泡之后）请确保投影机的使⽤或存放区域满⾜下列温度要求： - ⼯作温度范围：0 ⾄ +50˚C*（⽆结露） - 存放温度范围：-10 ⾄ +60˚C（⽆结露） * 在 0 到 1499m 海拔范围内，当耗电量设置为 ECO或温度联锁时，⼯作温度为 0 ⾄ +50˚C,当设置为正常时⼯作温度为 0 ⾄ +45˚C。在 0 到 1,500m 海拔范围内，当耗电量设置为 ECO或温度联锁时，⼯作温度为 0 ⾄ +50˚C,当设置为正常时⼯作温度为 0 ⾄ +45˚C。 • 在 1,500m 或更⾼的地⽅使⽤投影机时，请将⾼海拔模式设定为开。 s 扩展 - 操作 - ⾼海拔模式第117页请勿倒转投影机。若未按上图中所⽰的⾓度使⽤投影机，可能会损坏投影机或引起事故。对于安装灯泡组件（针对纵向使⽤情况）时的操作条件，请参见以下内容。 s “纵向投影时的注意事项” 第6页 • 完成安装后，请务必设置⽅向。否则可能会⼤⼤缩短灯泡的使⽤寿命。 s “设置⽅向” 第28页 • 投影机使⽤⾓度不当或配置菜单设定错误会导致故障，并缩短光学部件的使⽤寿命。

安全警告和注意事项 5 注意 • 请确保间隙宽度⾄少为图⽰中墙壁和排⽓⼝或进风⼝之间的宽度。排⽓⼝进风⼝注意 • 将投影机安装于除地板以外的表⾯上时，请使⽤吊架固定点紧固投影机。切勿拆卸⼿柄。如果使⽤⽆⼿柄的投影机时，可能引起故障。 • 将投影机安装到天花板上时，拆下撑脚并盖上所附带的撑脚盖。 • 安装多台投影机时，请确保投影机之间的间隙⾄少为图⽰宽度⼤⼩。此外，还应避免从排⽓⼝排出的热量进⼊进风⼝。 • 请勿将投影机直接放置于其它投影机顶部。 • 可以安装和去掉撑脚。请注意，如果展开幅度超过 10 mm，撑脚会松脱。拆除撑脚之后，请务必盖上所提供的撑脚盖。 • 请勿使⽤撑脚螺钉孔或安装其它螺钉等零件固定投影机。否则可能引起故障。 a • 我们建议启动投影机⾄少 20 分钟后再设定焦距、变焦和镜头移 • 在调整垂直镜头移动设定时，请从下往上移动图像进⾏调整。如果动，因为刚启动投影机时图像不稳定。从上往下调整，图像位置可能会在调整后稍稍下移。

安全警告和注意事项 6 a • 您⽆法旋转菜单、信息等内容的显⽰⽅向。 • 当进⾏纵向投影时，您⽆需设置⽅向。 • 耗电量已禁⽤。 s 设定 - 耗电量第116页纵向投影时的注意事项要进⾏纵向投影，需要安装选购的机架。 s “选购件” 第187页注意 • 当进⾏纵向投影时，请将灯泡组件（针对纵向使⽤情况）安装于灯牌 1 和灯泡 2 上。如果未使⽤专⽤灯泡，则投影机将⽆法正常冷却，从⽽引起故障。 s “选购件” 第187页 • 安装投影机时，请确保进风⼝朝下。如果进风⼝朝上，则投影机将⽆法正常冷却，从⽽引起故障。倾斜⾓度若未按上图中所⽰的⾓度使⽤投影机，可能会损坏投影机或引起事故。 • 请确保安装投影机时进风⼝朝下，且留有⾄少为图⽰中投影机和地板（以及其它物件）之间距离⼤⼩的间隙。

安全警告和注意事项 7 使⽤警告和注意事项运输注意事项警告投影机内部有许多玻璃部件和精密元件。运输时，为避免碰撞引起的损坏，请如下处理投影机。 • 请勿盖上投影机的进风⼝和排⽓⼝。如果盖上，内部温度会上升并可能导致⽕灾。 • 投影时请勿直视镜头。注意注意切勿单⼈搬运投影机。⽆论是拆包还是搬运投影机，都需要由两个⼈共同完成。投影期间，请勿在排⽓⼝附近放置受热会翘曲或有其他影响的物体，也不要将脸或⼿贴近排⽓⼝。注意 • 在附近移动时注意 • 请勿反复在关机后⽴即重新打开。频繁开关电源会缩短灯泡寿命。 • 请仅在必要时拆卸镜头单元。如果灰尘或污垢进⼊投影机，则投影质量会变差，或可能引起故障。 • 尽量不要⽤⼿或⼿指接触镜头部分。如果指纹或油污留在镜头表⾯，投影质量会变差。 • 存放投影机时请安装镜头单元。如果存放投影机时未安装镜头单元，灰尘和污渍就可能进⼊投影机，从⽽导致故障或降低投影质量。 • 存放投影机时请避免使正⾯朝上。 • 存放投影机时，请务必取出遥控器电池。如果电池长时间置于遥控器内，则可能引起电池漏液。 - 关闭投影机电源，并切断所有电缆。 - 给镜头盖上镜头盖。 • 运输时检查了“在附近移动时”中的⼏点后，请做好下列准备，然后将投影机打包。 - 缩回撑脚以便存放。 - 如果安装的是选购镜头，⽽⾮标准变焦镜头，请将镜头单元卸下。如果投影机有内置镜头，请安装标准变焦镜头。如果投影机没有镜头，请安装在购买投影机时位于镜头架上的镜头盖。 - 垂直和⽔平镜头移动位于中⼼。 - ⽤包装材料将投影机包严，以起到防震的作⽤，然后将它放⼊坚固的纸箱中。请务必提醒搬运公司，投影机为精密设备。

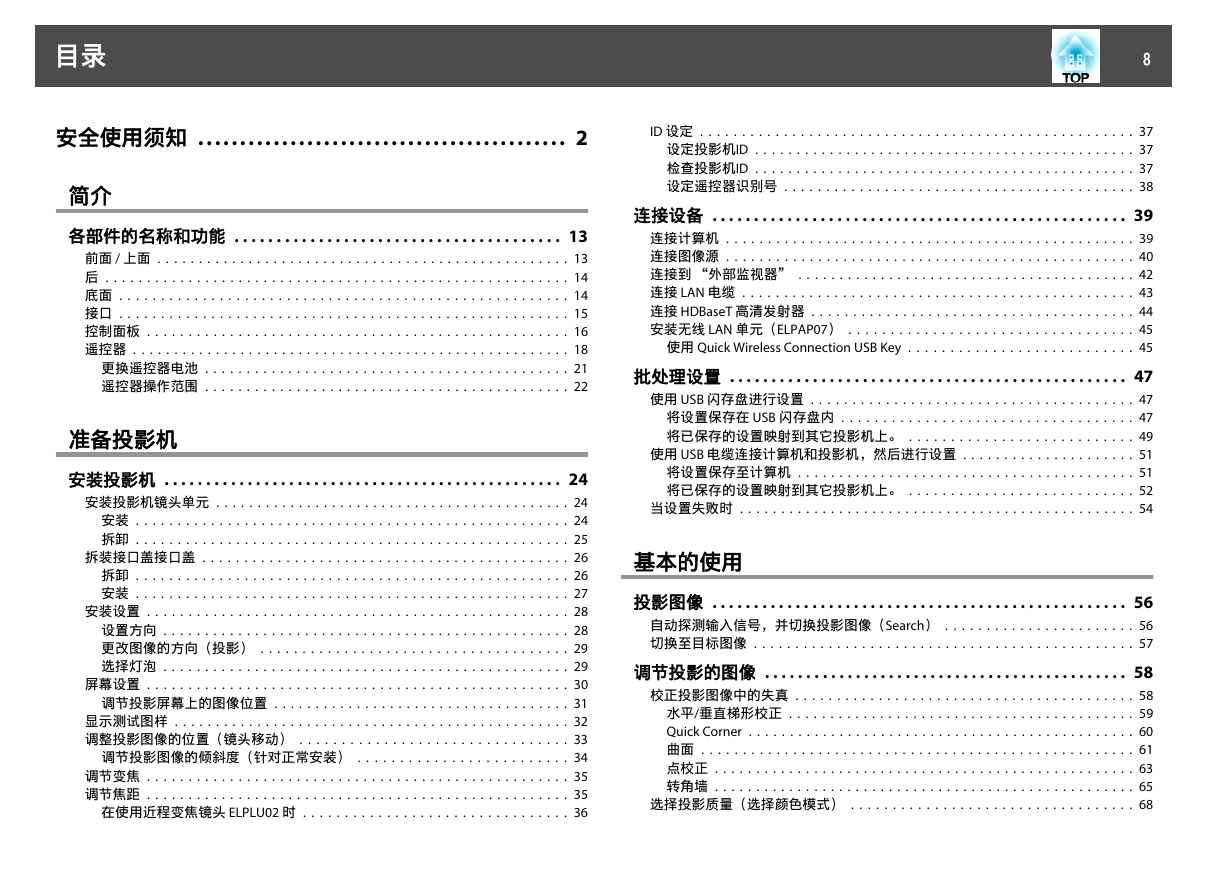

⽬录 8 安全使⽤须知 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 简介各部件的名称和功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 前⾯ / 上⾯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 后 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 底⾯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14 接⼝ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 控制⾯板 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 遥控器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 更换遥控器电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21 遥控器操作范围 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 准备投影机安装投影机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 安装投影机镜头单元 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 拆装接⼝盖接⼝盖 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 拆卸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26 安装 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27 安装设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 设置⽅向 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28 更改图像的⽅向（投影） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 选择灯泡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29 屏幕设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 调节投影屏幕上的图像位置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 显⽰测试图样 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 调整投影图像的位置（镜头移动） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33 . 34 调节变焦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 调节焦距 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 在使⽤近程变焦镜头 ELPLU02 时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 调节投影图像的倾斜度（针对正常安装） . . . . . . . . . . . . . . . . . . . . . . . . ID 设定 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设定投影机ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 检查投影机ID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37 设定遥控器识别号 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 连接设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 连接计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 连接图像源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 连接到 “外部监视器” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 连接 LAN 电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 连接 HDBaseT ⾼清发射器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 安装⽆线 LAN 单元（ELPAP07） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 使⽤ Quick Wireless Connection USB Key . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 批处理设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 使⽤ USB 闪存盘进⾏设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 将设置保存在 USB 闪存盘内 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47 将已保存的设置映射到其它投影机上。 . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 使⽤ USB 电缆连接计算机和投影机，然后进⾏设置 . . . . . . . . . . . . . . . . . . . . . 51 将设置保存⾄计算机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 将已保存的设置映射到其它投影机上。 . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 当设置失败时 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 基本的使⽤投影图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56 ⾃动探测输⼊信号，并切换投影图像（Search） . . . . . . . . . . . . . . . . . . . . . . . 56 切换⾄⽬标图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57 调节投影的图像 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 校正投影图像中的失真 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 ⽔平/垂直梯形校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 Quick Corner . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 曲⾯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 点校正 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63 转⾓墙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65 选择投影质量（选择颜⾊模式） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68
