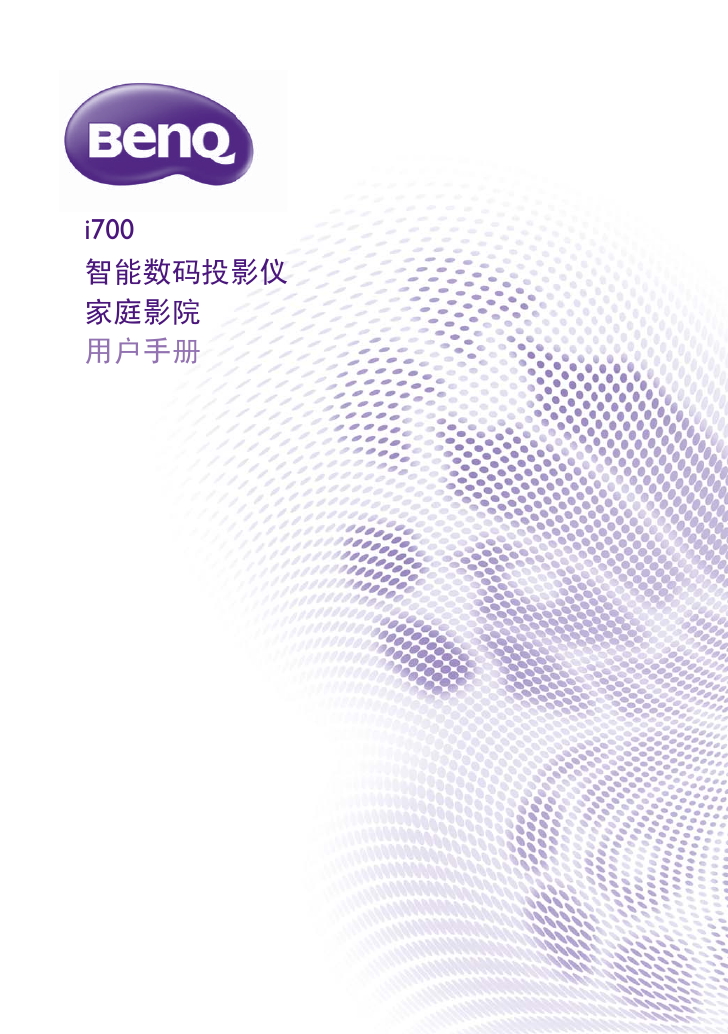

i700 智能数码投影仪家庭影院用户手册

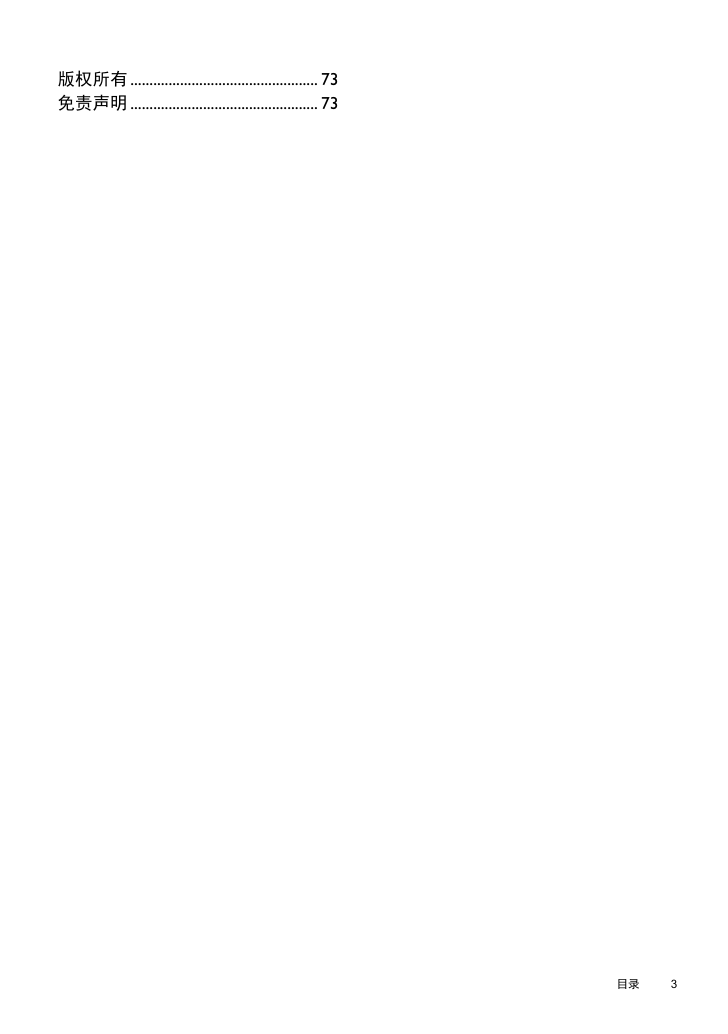

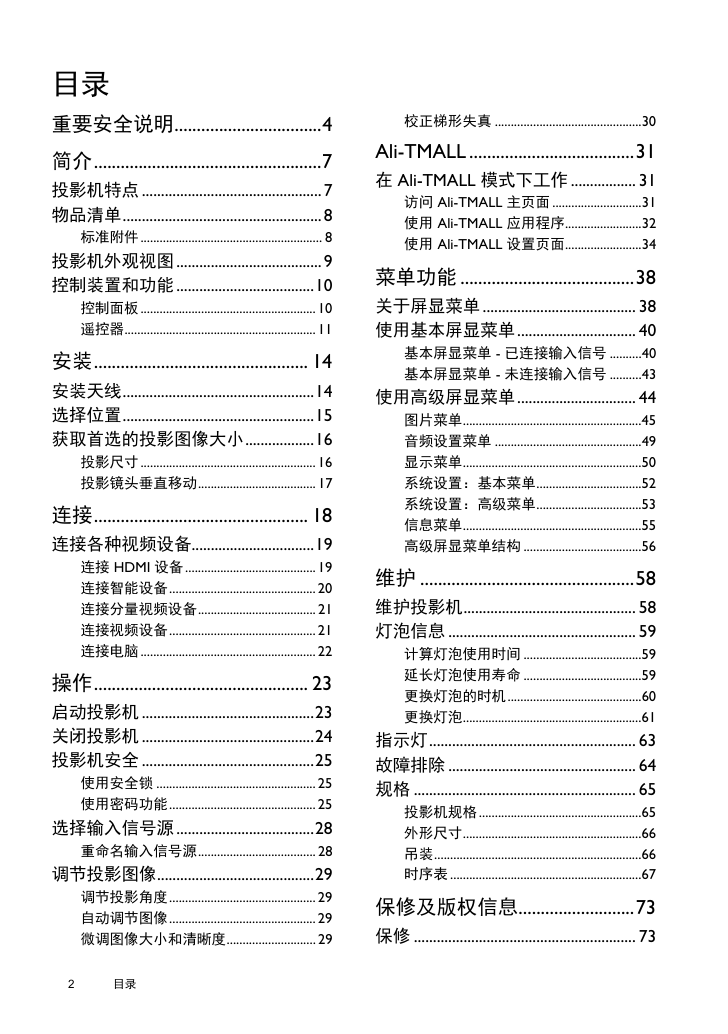

目录重要安全说明.................................4 简介...................................................7 投影机特点 ............................................... 7 物品清单.................................................... 8 标准附件 ......................................................... 8 投影机外观视图 ...................................... 9 控制装置和功能 ....................................10 控制面板 ....................................................... 10 遥控器............................................................ 11 安装................................................ 14 安装天线..................................................14 选择位置..................................................15 获取首选的投影图像大小..................16 投影尺寸 ....................................................... 16 投影镜头垂直移动..................................... 17 连接................................................ 18 连接各种视频设备................................19 连接 HDMI 设备 ......................................... 19 连接智能设备.............................................. 20 连接分量视频设备..................................... 21 连接视频设备.............................................. 21 连接电脑 ....................................................... 22 操作................................................ 23 启动投影机 .............................................23 关闭投影机 .............................................24 投影机安全 .............................................25 使用安全锁 .................................................. 25 使用密码功能.............................................. 25 选择输入信号源 ....................................28 重命名输入信号源..................................... 28 调节投影图像.........................................29 调节投影角度.............................................. 29 自动调节图像.............................................. 29 微调图像大小和清晰度............................ 29 2 目录校正梯形失真 ..............................................30 Ali-TMALL .....................................31 在 Ali-TMALL 模式下工作 ................. 31 访问 Ali-TMALL 主页面 ............................31 使用 Ali-TMALL 应用程序........................32 使用 Ali-TMALL 设置页面........................34 菜单功能 .......................................38 关于屏显菜单 ........................................ 38 使用基本屏显菜单............................... 40 基本屏显菜单 - 已连接输入信号 ..........40 基本屏显菜单 - 未连接输入信号 ..........43 使用高级屏显菜单............................... 44 图片菜单........................................................45 音频设置菜单 ..............................................49 显示菜单........................................................50 系统设置：基本菜单.................................52 系统设置：高级菜单.................................53 信息菜单........................................................55 高级屏显菜单结构 .....................................56 维护 ................................................58 维护投影机............................................. 58 灯泡信息 ................................................. 59 计算灯泡使用时间 .....................................59 延长灯泡使用寿命 .....................................59 更换灯泡的时机..........................................60 更换灯泡........................................................61 指示灯...................................................... 63 故障排除 ................................................. 64 规格 .......................................................... 65 投影机规格 ...................................................65 外形尺寸........................................................66 吊装.................................................................66 时序表 ............................................................67 保修及版权信息..........................73 保修 .......................................................... 73

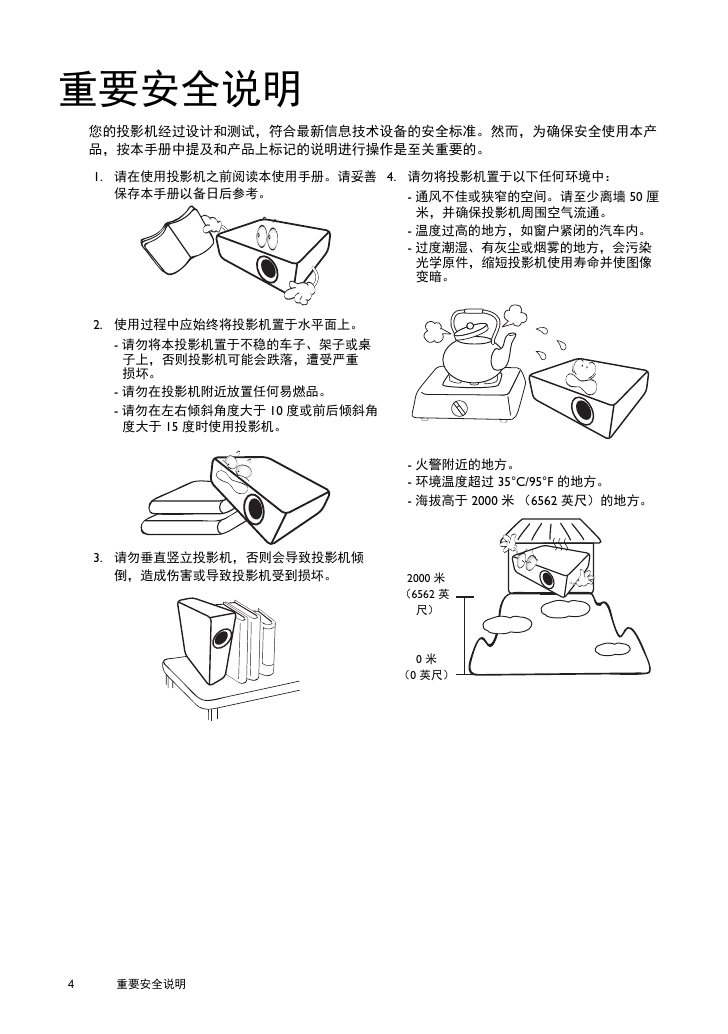

重要安全说明您的投影机经过设计和测试，符合最新信息技术设备的安全标准。然而，为确保安全使用本产品，按本手册中提及和产品上标记的说明进行操作是至关重要的。 1. 请在使用投影机之前阅读本使用手册。请妥善 4. 请勿将投影机置于以下任何环境中：保存本手册以备日后参考。 - 通风不佳或狭窄的空间。请至少离墙 50 厘米，并确保投影机周围空气流通。 - 温度过高的地方，如窗户紧闭的汽车内。 - 过度潮湿、有灰尘或烟雾的地方，会污染光学原件，缩短投影机使用寿命并使图像变暗。 2. 使用过程中应始终将投影机置于水平面上。 - 请勿将本投影机置于不稳的车子、架子或桌子上，否则投影机可能会跌落，遭受严重损坏。 - 请勿在投影机附近放置任何易燃品。 - 请勿在左右倾斜角度大于 10 度或前后倾斜角度大于 15 度时使用投影机。 - 火警附近的地方。 - 环境温度超过 35°C/95°F 的地方。 - 海拔高于 2000 米（6562 英尺）的地方。 3. 请勿垂直竖立投影机，否则会导致投影机倾倒，造成伤害或导致投影机受到损坏。 2000 米（6562 英尺） 0 米（0 英尺） 4 重要安全说明

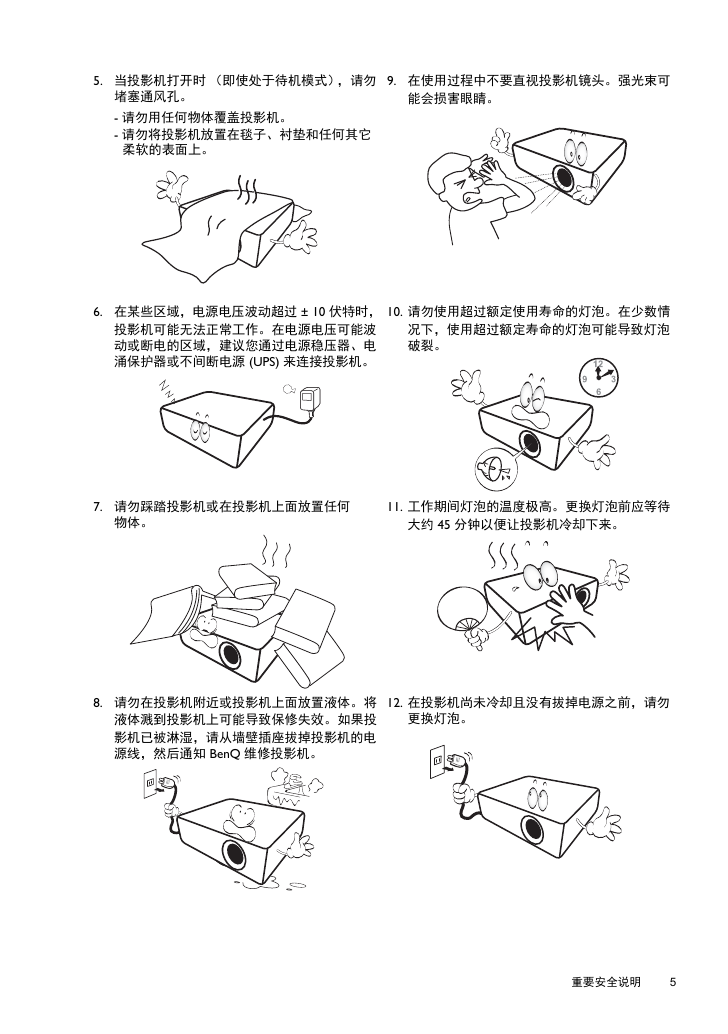

5. 当投影机打开时（即使处于待机模式），请勿 9. 在使用过程中不要直视投影机镜头。强光束可堵塞通风孔。 - 请勿用任何物体覆盖投影机。 - 请勿将投影机放置在毯子、衬垫和任何其它柔软的表面上。能会损害眼睛。 6. 在某些区域，电源电压波动超过 ± 10 伏特时，投影机可能无法正常工作。在电源电压可能波动或断电的区域，建议您通过电源稳压器、电涌保护器或不间断电源 (UPS) 来连接投影机。 10. 请勿使用超过额定使用寿命的灯泡。在少数情况下，使用超过额定寿命的灯泡可能导致灯泡破裂。 7. 请勿踩踏投影机或在投影机上面放置任何 11. 工作期间灯泡的温度极高。更换灯泡前应等待物体。大约 45 分钟以便让投影机冷却下来。 8. 请勿在投影机附近或投影机上面放置液体。将液体溅到投影机上可能导致保修失效。如果投影机已被淋湿，请从墙壁插座拔掉投影机的电源线，然后通知 BenQ 维修投影机。 12. 在投影机尚未冷却且没有拔掉电源之前，请勿更换灯泡。重要安全说明 5

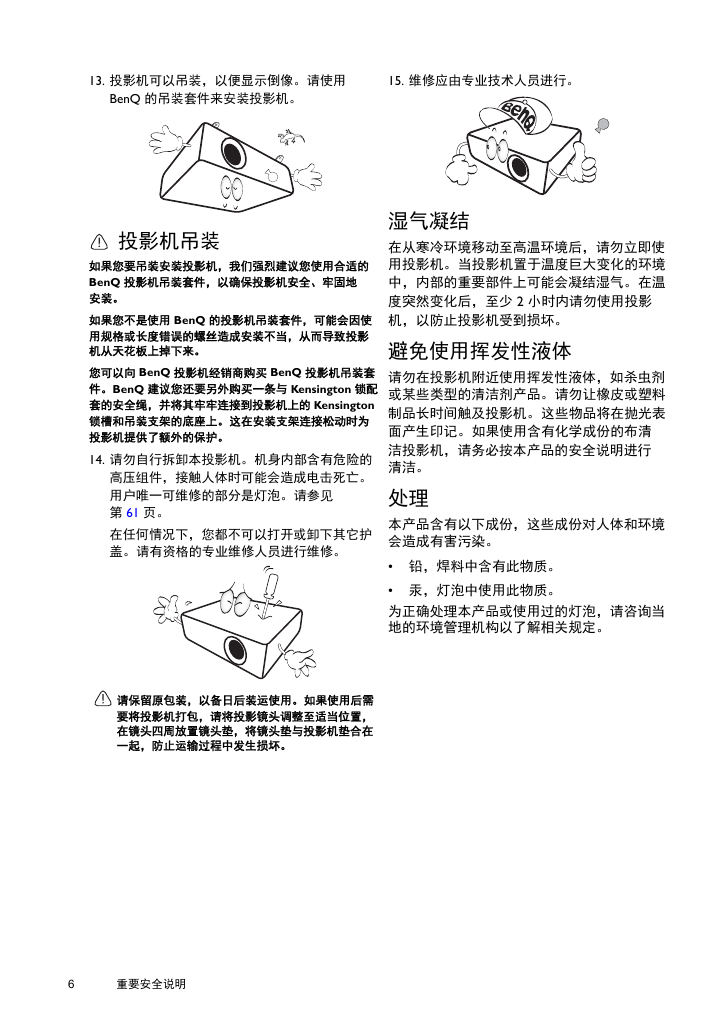

13. 投影机可以吊装，以便显示倒像。请使用 15. 维修应由专业技术人员进行。 BenQ 的吊装套件来安装投影机。投影机吊装如果您要吊装安装投影机，我们强烈建议您使用合适的 BenQ 投影机吊装套件，以确保投影机安全、牢固地安装。如果您不是使用 BenQ 的投影机吊装套件，可能会因使用规格或长度错误的螺丝造成安装不当，从而导致投影机从天花板上掉下来。您可以向 BenQ 投影机经销商购买 BenQ 投影机吊装套件。 BenQ 建议您还要另外购买一条与 Kensington 锁配套的安全绳，并将其牢牢连接到投影机上的 Kensington 锁槽和吊装支架的底座上。这在安装支架连接松动时为投影机提供了额外的保护。 14. 请勿自行拆卸本投影机。机身内部含有危险的高压组件，接触人体时可能会造成电击死亡。用户唯一可维修的部分是灯泡。请参见第 61 页。在任何情况下，您都不可以打开或卸下其它护盖。请有资格的专业维修人员进行维修。湿气凝结在从寒冷环境移动至高温环境后，请勿立即使用投影机。当投影机置于温度巨大变化的环境中，内部的重要部件上可能会凝结湿气。在温度突然变化后，至少 2 小时内请勿使用投影机，以防止投影机受到损坏。避免使用挥发性液体请勿在投影机附近使用挥发性液体，如杀虫剂或某些类型的清洁剂产品。请勿让橡皮或塑料制品长时间触及投影机。这些物品将在抛光表面产生印记。如果使用含有化学成份的布清洁投影机，请务必按本产品的安全说明进行清洁。处理本产品含有以下成份，这些成份对人体和环境会造成有害污染。 • 铅，焊料中含有此物质。 • 汞，灯泡中使用此物质。为正确处理本产品或使用过的灯泡，请咨询当地的环境管理机构以了解相关规定。请保留原包装，以备日后装运使用。如果使用后需要将投影机打包，请将投影镜头调整至适当位置，在镜头四周放置镜头垫，将镜头垫与投影机垫合在一起，防止运输过程中发生损坏。 6 重要安全说明

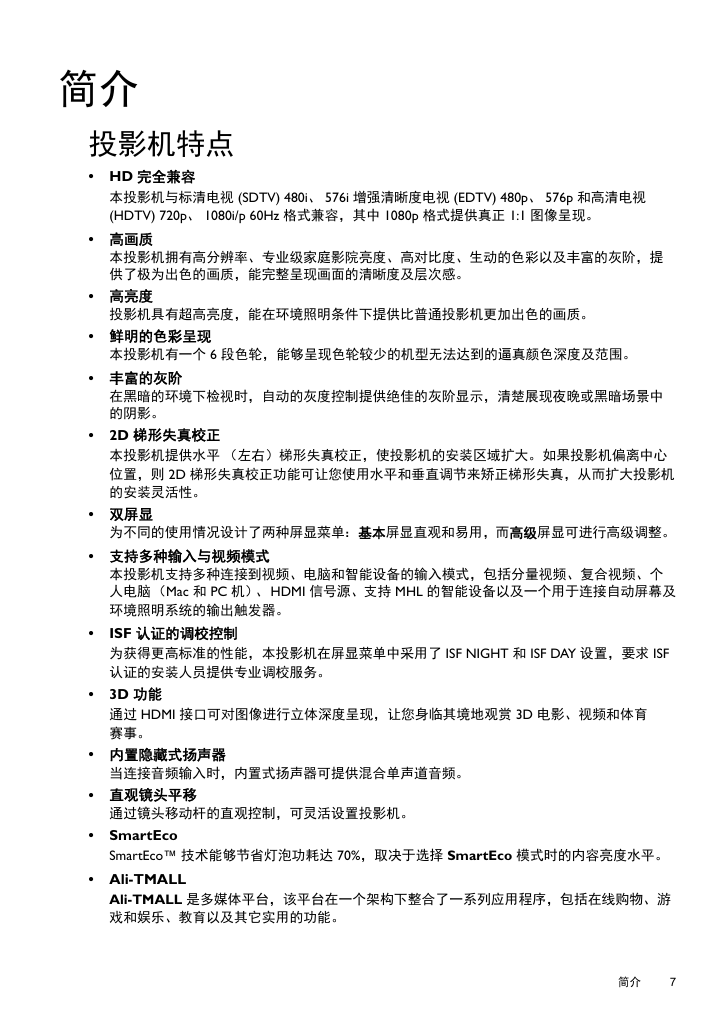

简介投影机特点 • HD 完全兼容本投影机与标清电视 (SDTV) 480i、 576i 增强清晰度电视 (EDTV) 480p、 576p 和高清电视 (HDTV) 720p、 1080i/p 60Hz 格式兼容，其中 1080p 格式提供真正 1:1 图像呈现。 • 高画质本投影机拥有高分辨率、专业级家庭影院亮度、高对比度、生动的色彩以及丰富的灰阶，提供了极为出色的画质，能完整呈现画面的清晰度及层次感。 • 高亮度投影机具有超高亮度，能在环境照明条件下提供比普通投影机更加出色的画质。 • 鲜明的色彩呈现本投影机有一个 6 段色轮，能够呈现色轮较少的机型无法达到的逼真颜色深度及范围。 • 丰富的灰阶在黑暗的环境下检视时，自动的灰度控制提供绝佳的灰阶显示，清楚展现夜晚或黑暗场景中的阴影。 • 2D 梯形失真校正本投影机提供水平（左右）梯形失真校正，使投影机的安装区域扩大。如果投影机偏离中心位置，则 2D 梯形失真校正功能可让您使用水平和垂直调节来矫正梯形失真，从而扩大投影机的安装灵活性。 • 双屏显为不同的使用情况设计了两种屏显菜单：基本屏显直观和易用，而高级屏显可进行高级调整。 • 支持多种输入与视频模式本投影机支持多种连接到视频、电脑和智能设备的输入模式，包括分量视频、复合视频、个人电脑（Mac 和 PC 机）、HDMI 信号源、支持 MHL 的智能设备以及一个用于连接自动屏幕及环境照明系统的输出触发器。 ISF 认证的调校控制为获得更高标准的性能，本投影机在屏显菜单中采用了 ISF NIGHT 和 ISF DAY 设置，要求 ISF 认证的安装人员提供专业调校服务。 • • 3D 功能通过 HDMI 接口可对图像进行立体深度呈现，让您身临其境地观赏 3D 电影、视频和体育赛事。 • 内置隐藏式扬声器当连接音频输入时，内置式扬声器可提供混合单声道音频。 • 直观镜头平移通过镜头移动杆的直观控制，可灵活设置投影机。 • SmartEco SmartEco™ 技术能够节省灯泡功耗达 70%，取决于选择 SmartEco 模式时的内容亮度水平。 • Ali-TMALL Ali-TMALL 是多媒体平台，该平台在一个架构下整合了一系列应用程序，包括在线购物、游戏和娱乐、教育以及其它实用的功能。简介 7

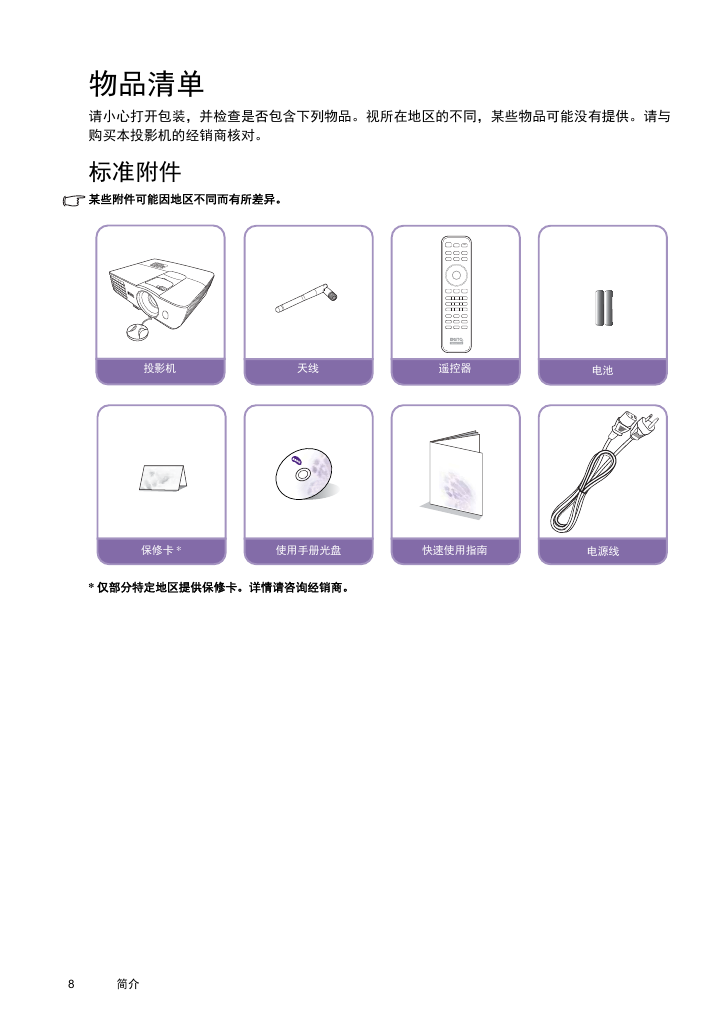

物品清单请小心打开包装，并检查是否包含下列物品。视所在地区的不同，某些物品可能没有提供。请与购买本投影机的经销商核对。标准附件某些附件可能因地区不同而有所差异。投影机天线遥控器电池保修卡 * 使用手册光盘快速使用指南电源线 * 仅部分特定地区提供保修卡。详情请咨询经销商。 8 简介
