日立数码相机-HDC-1说明书.pdf

发布时间：2022-05-24 发布人：admin 分类：说明书资料大小：0.81M 资料格式：pdf 举报版权申诉

第1页 / 共34页

第2页 / 共34页

第3页 / 共34页

第4页 / 共34页

第5页 / 共34页

第6页 / 共34页

第7页 / 共34页

第8页 / 共34页

はじめに

安全上のご注意

あらかじめご承知頂きたいこと

使用上のご注意

同梱品

各部の名称

液晶モニターの表示

準備する

電池を入れる

電源のオン／オフ

メモリーカードを使う場合

日付／時刻を合わせる

電源周波数（ヘルツ）を合わせる

初期設定に戻す

静止画／動画を撮る

静止画を撮る

解像度（記録画素数）と画質（圧縮率）を設定する

ストロボを使う

被写体までの距離を設定する（標準／マクロ）

ズームを使う

セルフタイマーで撮る

ホワイトバランスを設定する

露出（明るさ）を補正する

クイックメニューを使う

動画を撮る

静止画／動画を見る

プリントしたい画像を選ぶ（DPOF対応）

画像をオート再生する

画像／データを消去する

画像を消去する

フォーマットする

テレビを使って撮影／再生する

画像ファイルをパソコンにコピーする

画像ファイルをパソコンにコピーするまでの流れ

パソコンにHDC‐1 Driverをインストールする

USBケーブルでパソコンと接続する

画像ファイルをパソコンにコピーする（リーダ／ライタ接続）

PCカメラとして使う（PCカメラ接続）

付録

故障とお考えになる前に

仕様

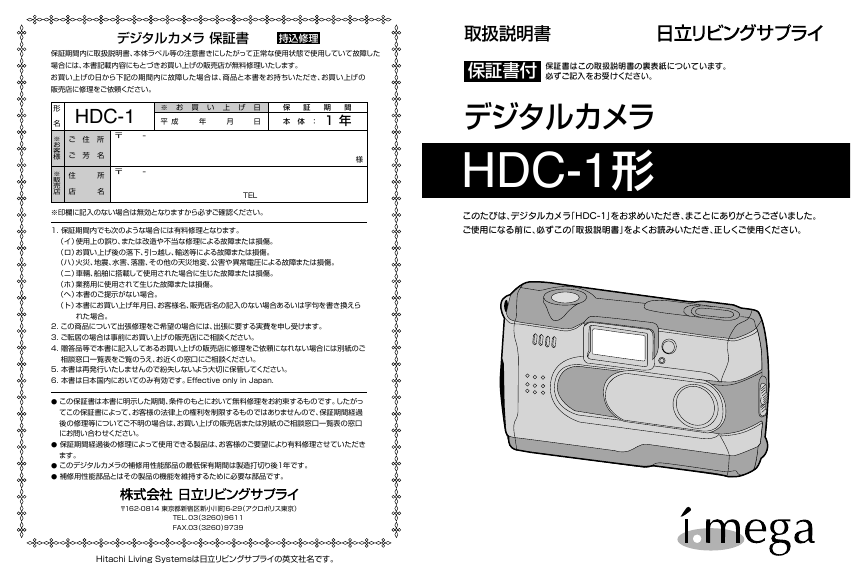

取扱説明書保証書はこの取扱説明書の裏表紙についています。必ずご記入をお受けください。保証書付デジタルカメラ HDC-1形このたびは、デジタルカメラ「HDC-1」をお求めいただき、まことにありがとうございました。ご使用になる前に、必ずこの「取扱説明書」をよくお読みいただき、正しくご使用ください。デジタルカメラ保証書持込修理保証期間内に取扱説明書、本体ラベル等の注意書きにしたがって正常な使用状態で使用していて故障した場合には、本書記載内容にもとづきお買い上げの販売店が無料修理いたします。お買い上げの日から下記の期間内に故障した場合は、商品と本書をお持ちいただき、お買い上げの販売店に修理をご依頼ください。形　名 ※ お客様 ※ 販売店 HDC-1 ※ お買い上げ日保　証　期　間本体：　1 年平成　年　月　日〒　 - 〒　 - ご　住　所ご　芳　名住　　　所店　　　名様 TEL ※印欄に記入のない場合は無効となりますから必ずご確認ください。 1. 保証期間内でも次のような場合には有料修理となります。（イ）使用上の誤り、または改造や不当な修理による故障または損傷。（ロ）お買い上げ後の落下、引っ越し、輸送等による故障または損傷。（ハ）火災、地震、水害、落雷、その他の天災地変、公害や異常電圧による故障または損傷。（ニ）車輛、船舶に搭載して使用された場合に生じた故障または損傷。（ホ）業務用に使用されて生じた故障または損傷。（ヘ）本書のご提示がない場合。（ト）本書にお買い上げ年月日、お客様名、販売店名の記入のない場合あるいは字句を書き換えられた場合。 2. この商品について出張修理をご希望の場合には、出張に要する実費を申し受けます。 3. ご転居の場合は事前にお買い上げの販売店にご相談ください。 4. 贈答品等で本書に記入してあるお買い上げの販売店に修理をご依頼になれない場合には別紙のご相談窓口一覧表をご覧のうえ、お近くの窓口にご相談ください。 5. 本書は再発行いたしませんので紛失しないよう大切に保管してください。 6. 本書は日本国内においてのみ有効です。Effective only in Japan. ● この保証書は本書に明示した期間、条件のもとにおいて無料修理をお約束するものです。したがってこの保証書によって、お客様の法律上の権利を制限するものではありませんので、保証期間経過後の修理等についてご不明の場合は、お買い上げの販売店または別紙のご相談窓口一覧表の窓口にお問い合わせください。 ● 保証期間経過後の修理によって使用できる製品は、お客様のご要望により有料修理させていただきます。 ● このデジタルカメラの補修用性能部品の最低保有期間は製造打切り後1年です。 ● 補修用性能部品とはその製品の機能を維持するために必要な部品です。〒162-0814 東京都新宿区新小川町6-29（アクロポリス東京） TEL. 03（3260）9611 FAX.03（3260）9739 Hitachi Living Systemsは日立リビングサプライの英文社名です。

目次はじめに ■ 安全上のご注意........................................................................................ 3 ■ あらかじめご承知頂きたいこと............................................................. 5 ■ 使用上のご注意........................................................................................ 6 ■ 同梱品 ....................................................................................................... 8 ■ 各部の名称................................................................................................ 8 ■ 液晶モニターの表示 ................................................................................12 準備する ■ 電池を入れる............................................................................................14 ■ 電源のオン／オフ....................................................................................16 ■ メモリーカードを使う場合 ....................................................................17 ■ 表示言語を設定する ................................................................................18 ■ 日付／時刻を合わせる ............................................................................19 ■ 電源周波数（ヘルツ）を合わせる ............................................................20 ■ 初期設定に戻す........................................................................................21 静止画／動画を撮る ■ 静止画を撮る............................................................................................22 ■ 解像度（記録画素数）と画質（圧縮率）を設定する .................................24 ■ ストロボを使う........................................................................................25 ■ 被写体までの距離を設定する（標準／マクロ）.....................................26 ■ ズームを使う............................................................................................26 ■ セルフタイマーで撮る ............................................................................27 ■ ホワイトバランスを設定する.................................................................28 ■ 露出（明るさ）を補正する ........................................................................29 ■ クイックメニューを使う ........................................................................29 ■ 動画を撮る................................................................................................30 静止画／動画を見る ■ 静止画／動画を見る ................................................................................32 ■ プリントしたい画像を選ぶ（DPOF対応）.............................................33 ■ 画像をオート再生する ............................................................................35 画像／データを消去する ■ 画像を消去する........................................................................................36 ■ フォーマットする....................................................................................37 テレビを使って撮影／再生する..........................................................................38 画像ファイルをパソコンにコピーする ■ 画像ファイルをパソコンにコピーするまでの流れ..............................40 ■ パソコンにHDC-1 Driverをインストールする ..................................40 インストール用CD-ROMの内容.................................................40 パソコンの動作環境を確認する ..................................................41 HDC-1 Driverをインストールする〜再起動 ............................41 HDC-1 Driverをアンインストール（削除）する........................43 ■ USBケーブルでパソコンと接続する....................................................44 パソコン接続モードの選択 ..........................................................44 初回接続時に行うこと..................................................................45 パソコンと接続する......................................................................49 カメラを取り外すときは ..............................................................50 ■ 画像ファイルをパソコンにコピーする（リーダ／ライタ接続）..........51 ■ PCカメラとして使う（PCカメラ接続）.................................................54 付録 ■ 故障とお考えになる前に ........................................................................55 ■ 仕様 ...........................................................................................................63 ■ サービス／ご相談窓口 ............................................................................65 1 2

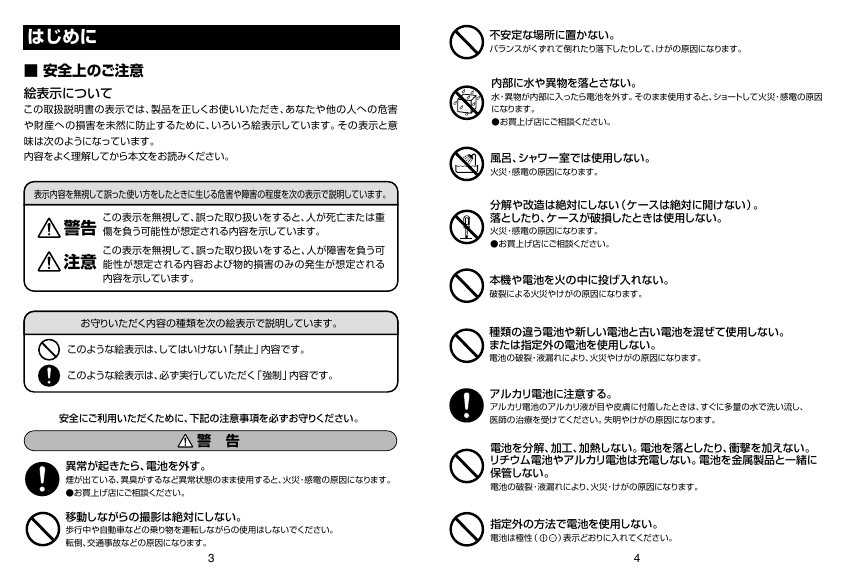

はじめに ■ 安全上のご注意絵表示についてこの取扱説明書の表示では、製品を正しくお使いいただき、あなたや他の人への危害や財産への損害を未然に防止するために、いろいろ絵表示しています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。この表示を無視して、誤った取り扱いをすると、人が死亡または重警告傷を負う可能性が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、人が障害を負う可注意能性が想定される内容および物的損害のみの発生が想定される内容を示しています。お守りいただく内容の種類を次の絵表示で説明しています。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただく「強制」内容です。安全にご利用いただくために、下記の注意事項を必ずお守りください。警　告異常が起きたら、電池を外す。煙が出ている、異臭がするなど異常状態のまま使用すると、火災・感電の原因になります。 ●お買上げ店にご相談ください。移動しながらの撮影は絶対にしない。歩行中や自動車などの乗り物を運転しながらの使用はしないでください。転倒、交通事故などの原因になります。 3 不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。内部に水や異物を落とさない。水・異物が内部に入ったら電池を外す。そのまま使用すると、ショートして火災・感電の原因になります。 ●お買上げ店にご相談ください。風呂、シャワー室では使用しない。火災・感電の原因になります。分解や改造は絶対にしない（ケースは絶対に開けない）。落としたり、ケースが破損したときは使用しない。火災・感電の原因になります。　 ●お買上げ店にご相談ください。本機や電池を火の中に投げ入れない。破裂による火災やけがの原因になります。種類の違う電池や新しい電池と古い電池を混ぜて使用しない。または指定外の電池を使用しない。電池の破裂・液漏れにより、火災やけがの原因になります。アルカリ電池に注意する。アルカリ電池のアルカリ液が目や皮膚に付着したときは、すぐに多量の水で洗い流し、医師の治療を受けてください。失明やけがの原因になります。電池を分解、加工、加熱しない。電池を落としたり、衝撃を加えない。リチウム電池やアルカリ電池は充電しない。電池を金属製品と一緒に保管しない。電池の破裂・液漏れにより、火災・けがの原因になります。指定外の方法で電池を使用しない。電池は極性（　　）表示どおりに入れてください。 4

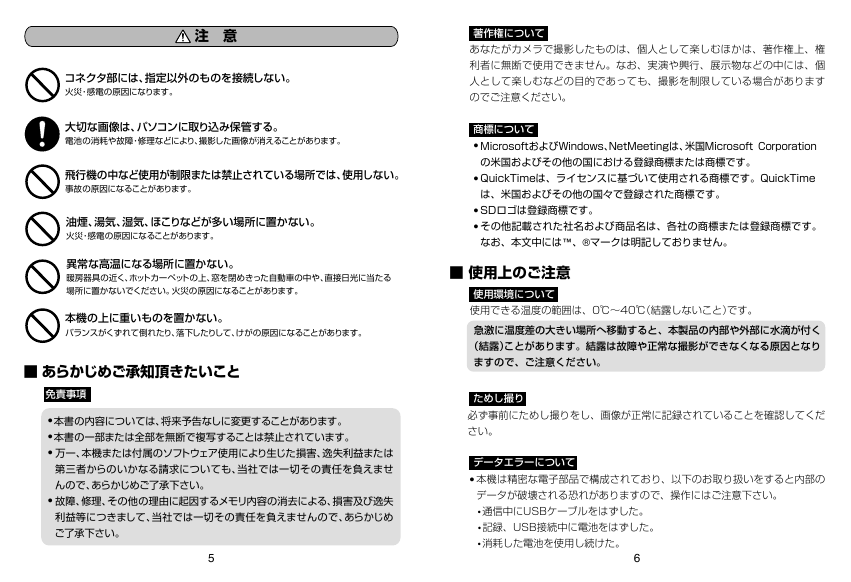

注　意コネクタ部には、指定以外のものを接続しない。火災・感電の原因になります。大切な画像は、パソコンに取り込み保管する。電池の消耗や故障・修理などにより、撮影した画像が消えることがあります。飛行機の中など使用が制限または禁止されている場所では、使用しない。事故の原因になることがあります。油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。異常な高温になる場所に置かない。暖房器具の近く、ホットカーペットの上、窓を閉めきった自動車の中や、直接日光に当たる場所に置かないでください。火災の原因になることがあります。本機の上に重いものを置かない。バランスがくずれて倒れたり、落下したりして、けがの原因になることがあります。 ■ あらかじめご承知頂きたいこと免責事項 ● 本書の内容については、将来予告なしに変更することがあります。 ● 本書の一部または全部を無断で複写することは禁止されています。 ● 万一、本機または付属のソフトウェア使用により生じた損害、逸失利益または第三者からのいかなる請求についても、当社では一切その責任を負えませんので、あらかじめご了承下さい。 ● 故障、修理、その他の理由に起因するメモリ内容の消去による、損害及び逸失利益等につきまして、当社では一切その責任を負えませんので、あらかじめご了承下さい。 5 著作権についてあなたがカメラで撮影したものは、個人として楽しむほかは、著作権上、権利者に無断で使用できません。なお、実演や興行、展示物などの中には、個人として楽しむなどの目的であっても、撮影を制限している場合がありますのでご注意ください。商標について ● MicrosoftおよびWindows､NetMeetingは、米国Microsoft Corporation の米国およびその他の国における登録商標または商標です。 ● QuickTimeは、ライセンスに基づいて使用される商標です。QuickTime は、米国およびその他の国々で登録された商標です。 ● SDロゴは登録商標です。 ● その他記載された社名および商品名は、各社の商標または登録商標です。なお、本文中には™、®マークは明記しておりません。 ■ 使用上のご注意使用環境について使用できる温度の範囲は、0℃〜40℃（結露しないこと）です。急激に温度差の大きい場所へ移動すると、本製品の内部や外部に水滴が付く（結露）ことがあります。結露は故障や正常な撮影ができなくなる原因となりますので、ご注意ください。ためし撮り必ず事前にためし撮りをし、画像が正常に記録されていることを確認してください。データエラーについて ● 本機は精密な電子部品で構成されており、以下のお取り扱いをすると内部のデータが破壊される恐れがありますので、操作にはご注意下さい。 ● 通信中にUSBケーブルをはずした。 ● 記録、USB接続中に電池をはずした。 ● 消耗した電池を使用し続けた。 6

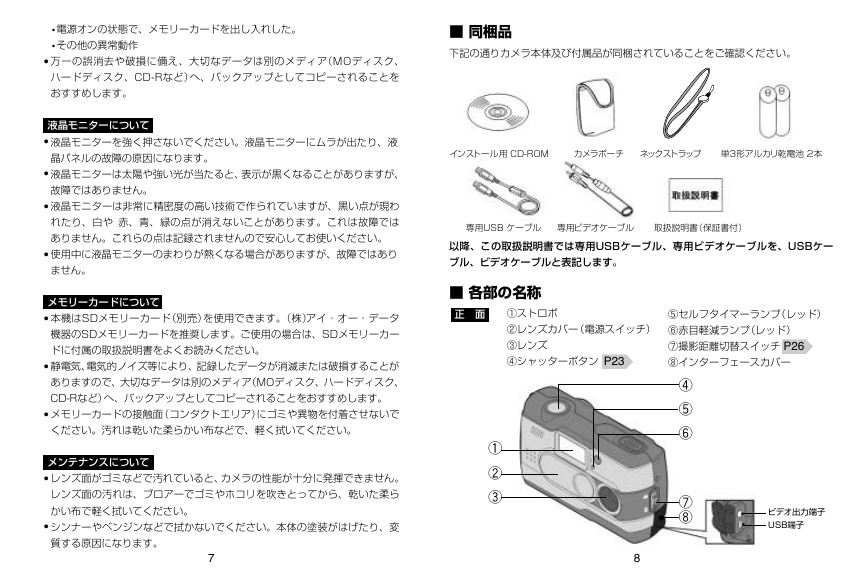

● 電源オンの状態で、メモリーカードを出し入れした。 ● その他の異常動作 ● 万一の誤消去や破損に備え、大切なデータは別のメディア（MOディスク、ハードディスク、CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。液晶モニターについて ● 液晶モニターを強く押さないでください。液晶モニターにムラが出たり、液晶パネルの故障の原因になります。 ● 液晶モニターは太陽や強い光が当たると、表示が黒くなることがありますが、故障ではありません。 ● 液晶モニターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、白や赤、青、緑の点が消えないことがあります。これは故障ではありません。これらの点は記録されませんので安心してお使いください。 ● 使用中に液晶モニターのまわりが熱くなる場合がありますが、故障ではありません。メモリーカードについて ● 本機はSDメモリーカード（別売）を使用できます。（株）アイ・オー・データ機器のSDメモリーカードを推奨します。ご使用の場合は、SDメモリーカードに付属の取扱説明書をよくお読みください。 ● 静電気、電気的ノイズ等により、記録したデータが消滅または破損することがありますので、大切なデータは別のメディア（MOディスク、ハードディスク、 CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。 ● メモリーカードの接触面（コンタクトエリア）にゴミや異物を付着させないでください。汚れは乾いた柔らかい布などで、軽く拭いてください。メンテナンスについて ● レンズ面がゴミなどで汚れていると、カメラの性能が十分に発揮できません。レンズ面の汚れは、ブロアーでゴミやホコリを吹きとってから、乾いた柔らかい布で軽く拭いてください。 ● シンナーやベンジンなどで拭かないでください。本体の塗装がはげたり、変質する原因になります。 7 ■ 同梱品下記の通りカメラ本体及び付属品が同梱されていることをご確認ください。インストール用 CD-ROM カメラポーチネックストラップ単3形アルカリ乾電池 2本専用USB ケーブル専用ビデオケーブル取扱説明書（保証書付）以降、この取扱説明書では専用USBケーブル、専用ビデオケーブルを、USBケーブル、ビデオケーブルと表記します。 ■ 各部の名称正　面 ①ストロボ ②レンズカバー（電源スイッチ） ③レンズ ④シャッターボタン P23 ⑤セルフタイマーランプ（レッド） ⑥赤目軽減ランプ（レッド） ⑦撮影距離切替スイッチ ⑧インターフェースカバー P26 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ 8 ビデオ出力端子 USB端子

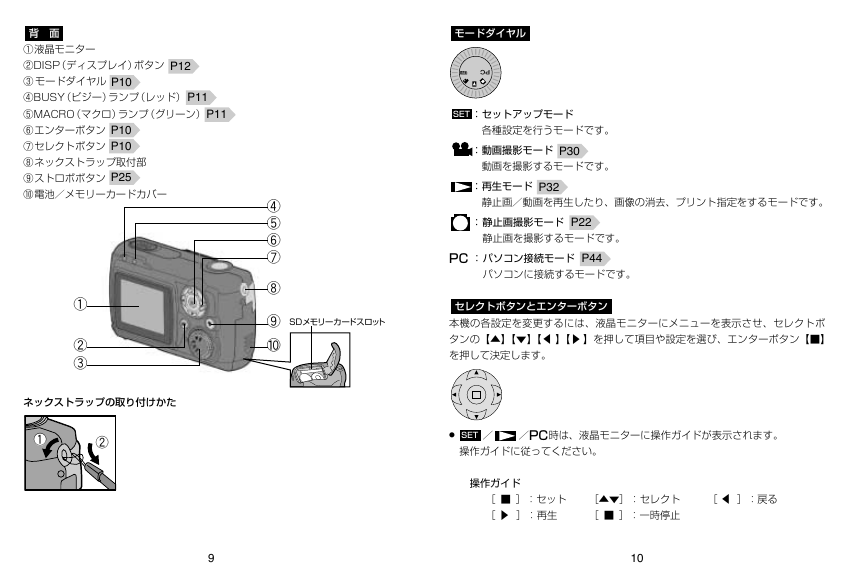

P10 P12 背　面 ①液晶モニター ②DISP（ディスプレイ）ボタン ③ モードダイヤル P11 ④BUSY（ビジー）ランプ（レッド） ⑤MACRO（マクロ）ランプ（グリーン） ⑥エンターボタン ⑦セレクトボタン ⑧ネックストラップ取付部 ⑨ストロボボタン ⑩電池／メモリーカードカバー P10 P10 P11 P25 ① ② ③ ネックストラップの取り付けかた ① ② モードダイヤル SET PC SET ：セットアップモード各種設定を行うモードです。：動画撮影モード P30 動画を撮影するモードです。：再生モード P32 ④ ⑤ ⑥ ⑦ ⑧ 静止画／動画を再生したり、画像の消去、プリント指定をするモードです。：静止画撮影モード P22 静止画を撮影するモードです。 PC ：パソコン接続モード P44 パソコンに接続するモードです。 SDメモリーカードスロット ⑨ ⑩ セレクトボタンとエンターボタン本機の各設定を変更するには、液晶モニターにメニューを表示させ、セレクトボタンの【▲】【▼】【】【】を押して項目や設定を選び、エンターボタン【■】 ▲ を押して決定します。 ▲ ● ／ SET 操作ガイドに従ってください。／PC時は、液晶モニターに操作ガイドが表示されます。操作ガイド［ ■ ］：セット［］：再生 ▲ ［▲▼］：セレクト［ ■ ］：一時停止 ▲ ［］：戻る 9 10

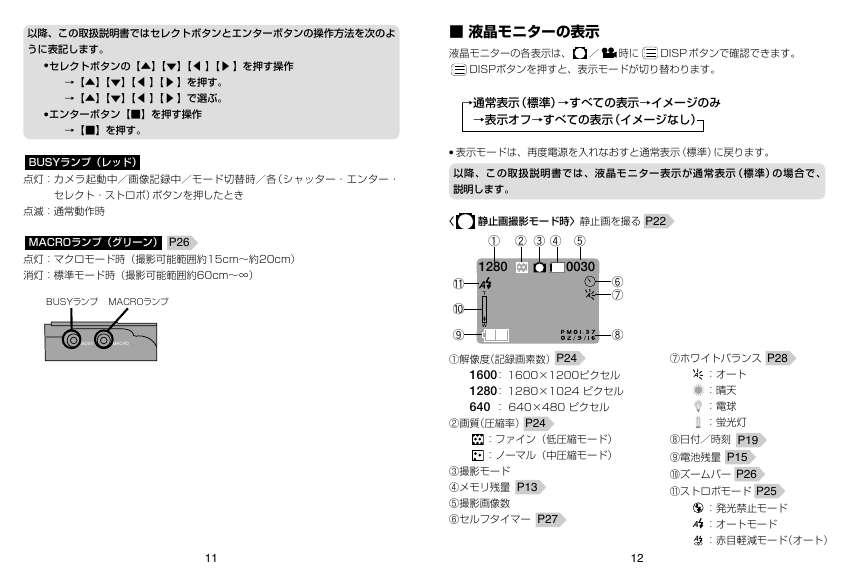

以降、この取扱説明書ではセレクトボタンとエンターボタンの操作方法を次のように表記します。 ●セレクトボタンの【▲】【▼】【】【】を押す操作 ▲ →【▲】【▼】【】【】を押す。 →【▲】【▼】【】【】で選ぶ。 ▲ ▲ ●エンターボタン【■】を押す操作 ▲ ▲ ▲ →【■】を押す。 BUSYランプ（レッド）点灯：カメラ起動中／画像記録中／モード切替時／各（シャッター・エンター・セレクト・ストロボ）ボタンを押したとき点滅：通常動作時 MACROランプ（グリーン）点灯：マクロモード時（撮影可能範囲約15cm〜約20cm）消灯：標準モード時（撮影可能範囲約60cm〜∞） P26 BUSYランプ MACROランプ BUSY MACRO 11 ■ 液晶モニターの表示液晶モニターの各表示は、／時に DISP ボタンで確認できます。 DISPボタンを押すと、表示モードが切り替わります。 →通常表示（標準）→すべての表示→イメージのみ →表示オフ→すべての表示（イメージなし） ● 表示モードは、再度電源を入れなおすと通常表示（標準）に戻ります。以降、この取扱説明書では、液晶モニター表示が通常表示（標準）の場合で、説明します。〈静止画撮影モード時〉静止画を撮る P22 ① ②③④⑤ 1280 0030 ⑪ ⑩ ⑨ T W ⑥ ⑦ ⑧ ①解像度（記録画素数） P24 ⑦ホワイトバランス P28 1600： 1600×1200ピクセル 1280： 1280×1024 ピクセル 640 ： 640×480 ピクセル ②画質（圧縮率） P24 ：ファイン（低圧縮モード）：ノーマル（中圧縮モード） ③撮影モード ④メモリ残量 ⑤撮影画像数 ⑥セルフタイマー P13 A ：オート：晴天：電球：蛍光灯 P19 ⑧日付／時刻 ⑨電池残量 P26 ⑩ズームバー ⑪ストロボモード P15 P25 P27 12 ：発光禁止モード：オートモード：赤目軽減モード（オート） A A

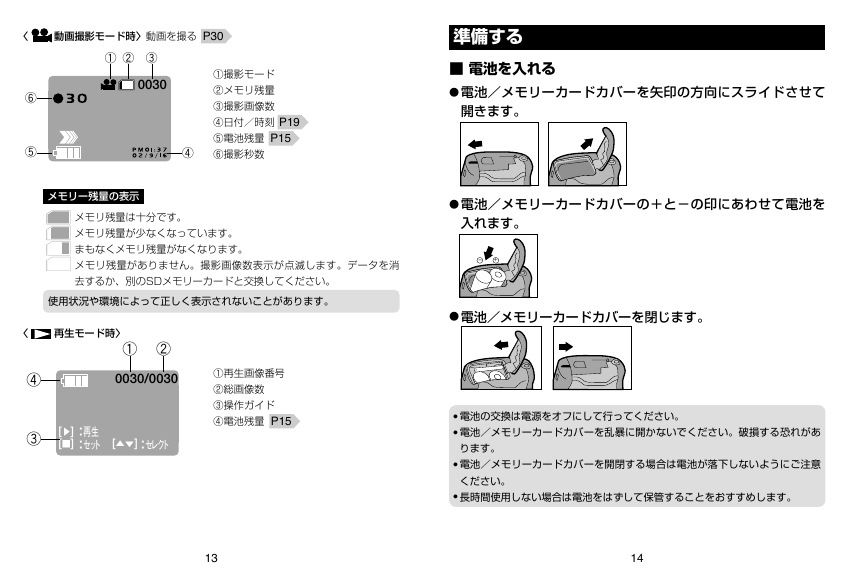

〈動画撮影モード時〉動画を撮る P30 準備する ① ②③ 0030 ④ ⑥ ⑤ ■ 電池を入れる ●電池／メモリーカードカバーを矢印の方向にスライドさせて P19 開きます。 ①撮影モード ②メモリ残量 ③撮影画像数 ④日付／時刻 ⑤電池残量 ⑥撮影秒数 P15 メモリー残量の表示メモリ残量は十分です。メモリ残量が少なくなっています。まもなくメモリ残量がなくなります。メモリ残量がありません。撮影画像数表示が点滅します。データを消去するか、別のSDメモリーカードと交換してください。使用状況や環境によって正しく表示されないことがあります。 ●電池／メモリーカードカバーの＋と−の印にあわせて電池を入れます。 - ＋ ●電池／メモリーカードカバーを閉じます。〈再生モード時〉 ① ② 0030/0030 ④ ③ [　]：再生 ▲ [■] ：セット [▲▼] ：セレクト ①再生画像番号 ②総画像数 ③操作ガイド ④電池残量 P15 ● 電池の交換は電源をオフにして行ってください。 ● 電池／メモリーカードカバーを乱暴に開かないでください。破損する恐れがあります。 ● 電池／メモリーカードカバーを開閉する場合は電池が落下しないようにご注意ください。 ● 長時間使用しない場合は電池をはずして保管することをおすすめします。 13 14
