表紙

はじめに

安全上のご注意

使用上のご注意

同梱品

各部の名称

液晶モニターの表示

基本操作編

準備する

電池を入れる

電源のオン／オフ

メモリーカードを使う場合

日付／時刻を合わせる

静止画／動画を撮る

静止画を撮る

ストロボを使う

被写体までの距離を合わせる（標準／マクロ）

ズームを使う

動画を撮る

静止画／動画を見る

テレビを使って再生／撮影する

画像／データを消去する

応用操作編

準備について

表示言語を設定する

電源周波数（ヘルツ）を設定する

初期設定に戻す

撮影（静止画／動画）について

ホワイトバランスを設定する

露出（明るさ）を設定する

クイックメニューを使う

セルフタイマーで撮る

プリント指定・再生について

プリントしたい画像を選ぶ（DPOF対応）

画像をオート再生する

消去について

フォーマットする

パソコン接続編

画像ファイルをパソコンにコピーする

画像ファイルをパソコンにコピーするまでの流れ

HDC‐2 Driverをアンインストール（削除）する

PCカメラとして使う（PCカメラ接続）

付録

故障とお考えになる前に

仕様

サービス/ご相談窓口

保証書

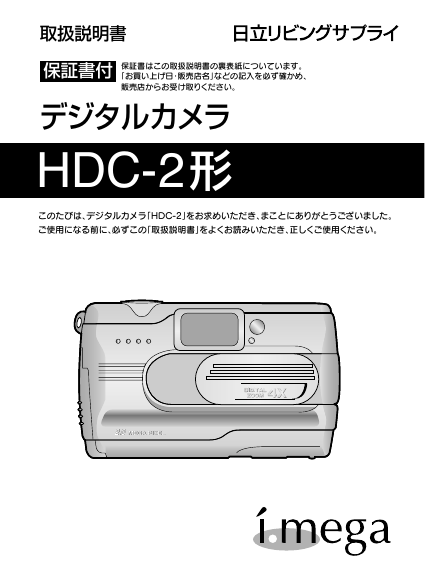

取扱説明書保証書はこの取扱説明書の裏表紙についています。「お買い上げ日・販売店名」などの記入を必ず確かめ、販売店からお受け取りください。保証書付デジタルカメラ HDC-2形このたびは、デジタルカメラ「HDC-2」をお求めいただき、まことにありがとうございました。ご使用になる前に、必ずこの「取扱説明書」をよくお読みいただき、正しくご使用ください。 DIGITAL ZOOM 4X4X 2.0 2.02.0 MEGA PIXEL 2.0 MEGA PIXEL MEGA PIXEL MEGA PIXEL

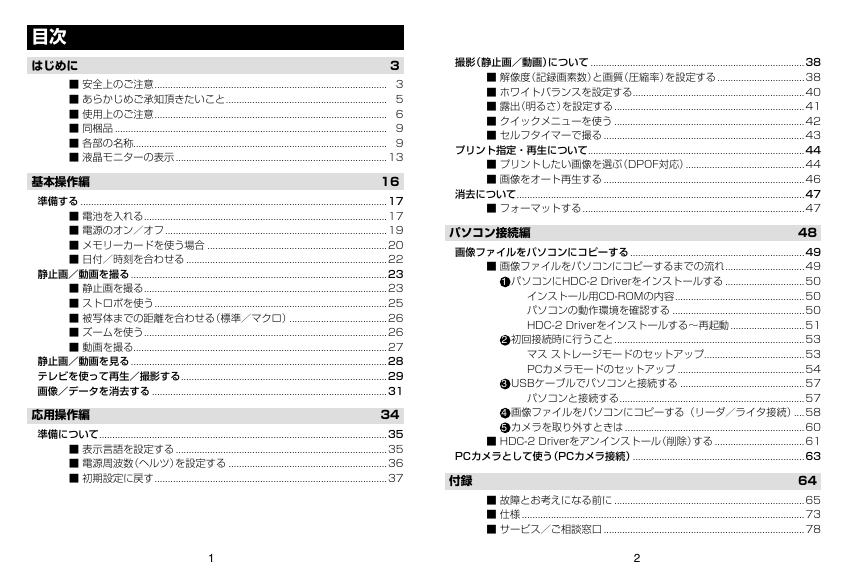

目次はじめに 3 ■ 安全上のご注意........................................................................................ 3 ■ あらかじめご承知頂きたいこと............................................................. 5 ■ 使用上のご注意........................................................................................ 6 ■ 同梱品 ....................................................................................................... 9 ■ 各部の名称................................................................................................ 9 ■ 液晶モニターの表示 ................................................................................13 基本操作編 16 準備する ....................................................................................................................17 ■ 電池を入れる............................................................................................17 ■ 電源のオン／オフ....................................................................................19 ■ メモリーカードを使う場合 ....................................................................20 ■ 日付／時刻を合わせる ............................................................................22 静止画／動画を撮る .................................................................................................23 ■ 静止画を撮る............................................................................................23 ■ ストロボを使う........................................................................................25 ■ 被写体までの距離を合わせる（標準／マクロ）.....................................26 ■ ズームを使う............................................................................................26 ■ 動画を撮る................................................................................................27 静止画／動画を見る .................................................................................................28 テレビを使って再生／撮影する..............................................................................29 画像／データを消去する .........................................................................................31 34 応用操作編準備について.............................................................................................................35 ■ 表示言語を設定する ................................................................................35 ■ 電源周波数（ヘルツ）を設定する ............................................................36 ■ 初期設定に戻す........................................................................................37 撮影（静止画／動画）について .................................................................................38 ■ 解像度（記録画素数）と画質（圧縮率）を設定する .................................38 ■ ホワイトバランスを設定する.................................................................40 ■ 露出（明るさ）を設定する ........................................................................41 ■ クイックメニューを使う ........................................................................42 ■ セルフタイマーで撮る ............................................................................43 プリント指定・再生について..................................................................................44 ■ プリントしたい画像を選ぶ（DPOF対応）.............................................44 ■ 画像をオート再生する ............................................................................46 消去について.............................................................................................................47 ■ フォーマットする....................................................................................47 パソコン接続編 48 画像ファイルをパソコンにコピーする ..................................................................49 ■ 画像ファイルをパソコンにコピーするまでの流れ..............................49 1 パソコンにHDC-2 Driverをインストールする ..............................50 インストール用CD-ROMの内容.................................................50 パソコンの動作環境を確認する ..................................................50 HDC-2 Driverをインストールする〜再起動 ............................51 2 初回接続時に行うこと........................................................................53 マスストレージモードのセットアップ......................................53 PCカメラモードのセットアップ ................................................54 3 USBケーブルでパソコンと接続する ...............................................57 パソコンと接続する......................................................................57 4 画像ファイルをパソコンにコピーする（リーダ／ライタ接続）....58 5 カメラを取り外すときは ....................................................................60 ■ HDC-2 Driverをアンインストール（削除）する ..................................61 PCカメラとして使う（PCカメラ接続）.................................................................63 付録 64 ■ 故障とお考えになる前に ........................................................................65 ■ 仕様 ...........................................................................................................73 ■ サービス／ご相談窓口 ............................................................................78 1 2

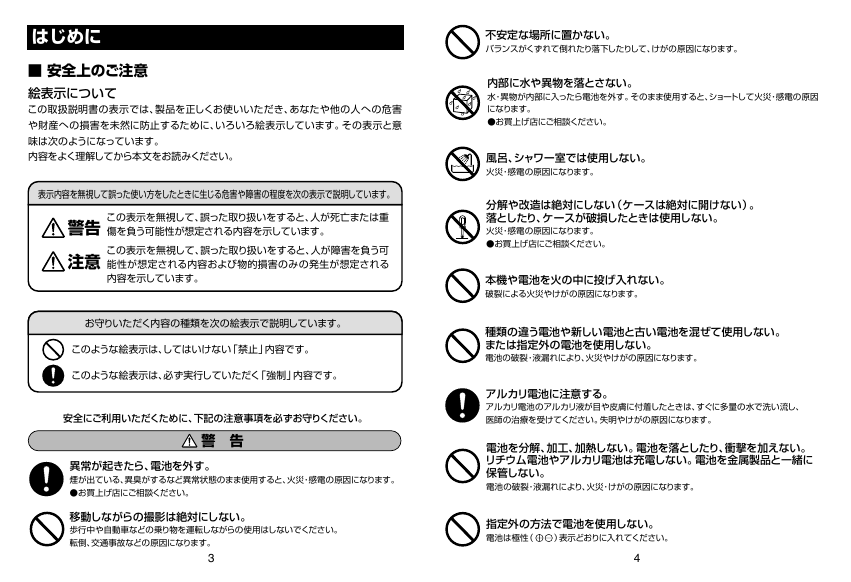

はじめに ■ 安全上のご注意絵表示についてこの取扱説明書の表示では、製品を正しくお使いいただき、あなたや他の人への危害や財産への損害を未然に防止するために、いろいろ絵表示しています。その表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。表示内容を無視して誤った使い方をしたときに生じる危害や障害の程度を次の表示で説明しています。この表示を無視して、誤った取り扱いをすると、人が死亡または重警告傷を負う可能性が想定される内容を示しています。この表示を無視して、誤った取り扱いをすると、人が障害を負う可注意能性が想定される内容および物的損害のみの発生が想定される内容を示しています。お守りいただく内容の種類を次の絵表示で説明しています。このような絵表示は、してはいけない「禁止」内容です。このような絵表示は、必ず実行していただく「強制」内容です。安全にご利用いただくために、下記の注意事項を必ずお守りください。警　告異常が起きたら、電池を外す。煙が出ている、異臭がするなど異常状態のまま使用すると、火災・感電の原因になります。 ●お買上げ店にご相談ください。移動しながらの撮影は絶対にしない。歩行中や自動車などの乗り物を運転しながらの使用はしないでください。転倒、交通事故などの原因になります。 3 不安定な場所に置かない。バランスがくずれて倒れたり落下したりして、けがの原因になります。内部に水や異物を落とさない。水・異物が内部に入ったら電池を外す。そのまま使用すると、ショートして火災・感電の原因になります。 ●お買上げ店にご相談ください。風呂、シャワー室では使用しない。火災・感電の原因になります。分解や改造は絶対にしない（ケースは絶対に開けない）。落としたり、ケースが破損したときは使用しない。火災・感電の原因になります。　 ●お買上げ店にご相談ください。本機や電池を火の中に投げ入れない。破裂による火災やけがの原因になります。種類の違う電池や新しい電池と古い電池を混ぜて使用しない。または指定外の電池を使用しない。電池の破裂・液漏れにより、火災やけがの原因になります。アルカリ電池に注意する。アルカリ電池のアルカリ液が目や皮膚に付着したときは、すぐに多量の水で洗い流し、医師の治療を受けてください。失明やけがの原因になります。電池を分解、加工、加熱しない。電池を落としたり、衝撃を加えない。リチウム電池やアルカリ電池は充電しない。電池を金属製品と一緒に保管しない。電池の破裂・液漏れにより、火災・けがの原因になります。指定外の方法で電池を使用しない。電池は極性（　　）表示どおりに入れてください。 4

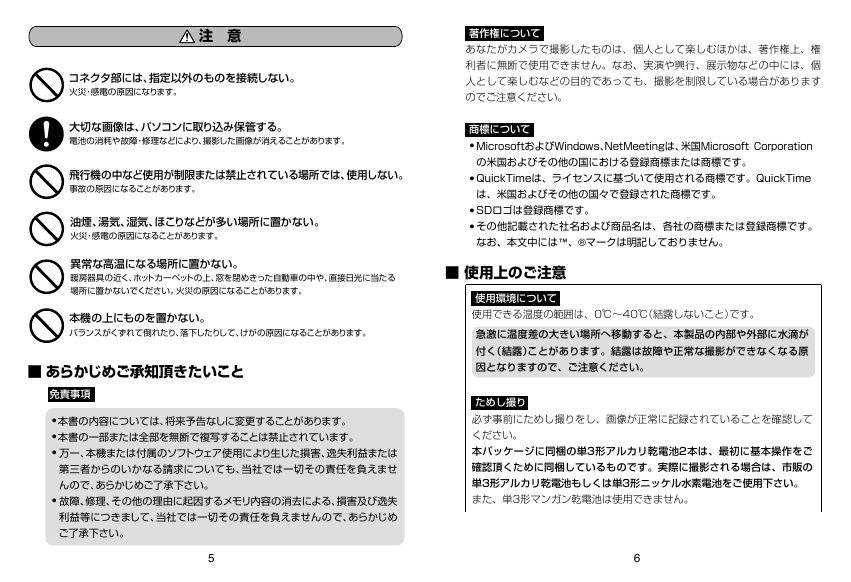

注　意コネクタ部には、指定以外のものを接続しない。火災・感電の原因になります。大切な画像は、パソコンに取り込み保管する。電池の消耗や故障・修理などにより、撮影した画像が消えることがあります。飛行機の中など使用が制限または禁止されている場所では、使用しない。事故の原因になることがあります。油煙、湯気、湿気、ほこりなどが多い場所に置かない。火災・感電の原因になることがあります。異常な高温になる場所に置かない。暖房器具の近く、ホットカーペットの上、窓を閉めきった自動車の中や、直接日光に当たる場所に置かないでください。火災の原因になることがあります。本機の上にものを置かない。バランスがくずれて倒れたり、落下したりして、けがの原因になることがあります。 ■ あらかじめご承知頂きたいこと免責事項 ● 本書の内容については、将来予告なしに変更することがあります。 ● 本書の一部または全部を無断で複写することは禁止されています。 ● 万一、本機または付属のソフトウェア使用により生じた損害、逸失利益または第三者からのいかなる請求についても、当社では一切その責任を負えませんので、あらかじめご了承下さい。 ● 故障、修理、その他の理由に起因するメモリ内容の消去による、損害及び逸失利益等につきまして、当社では一切その責任を負えませんので、あらかじめご了承下さい。著作権についてあなたがカメラで撮影したものは、個人として楽しむほかは、著作権上、権利者に無断で使用できません。なお、実演や興行、展示物などの中には、個人として楽しむなどの目的であっても、撮影を制限している場合がありますのでご注意ください。商標について ● MicrosoftおよびWindows､NetMeetingは、米国Microsoft Corporation の米国およびその他の国における登録商標または商標です。 ● QuickTimeは、ライセンスに基づいて使用される商標です。QuickTime は、米国およびその他の国々で登録された商標です。 ● SDロゴは登録商標です。 ● その他記載された社名および商品名は、各社の商標または登録商標です。なお、本文中には™、®マークは明記しておりません。 ■ 使用上のご注意使用環境について使用できる温度の範囲は、0℃〜40℃（結露しないこと）です。急激に温度差の大きい場所へ移動すると、本製品の内部や外部に水滴が付く（結露）ことがあります。結露は故障や正常な撮影ができなくなる原因となりますので、ご注意ください。ためし撮り必ず事前にためし撮りをし、画像が正常に記録されていることを確認してください。本パッケージに同梱の単3形アルカリ乾電池2本は、最初に基本操作をご確認頂くために同梱しているものです。実際に撮影される場合は、市販の単3形アルカリ乾電池もしくは単3形ニッケル水素電池をご使用下さい。また、単3形マンガン乾電池は使用できません。 5 6

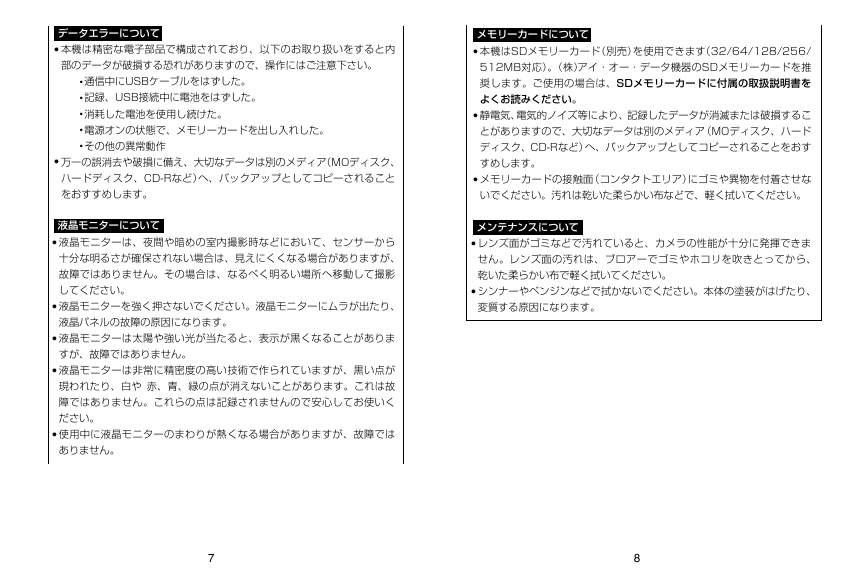

メモリーカードについて ● 本機はSDメモリーカード（別売）を使用できます（32/64/128/256/ 512MB対応）。（株）アイ・オー・データ機器のSDメモリーカードを推奨します。ご使用の場合は、SDメモリーカードに付属の取扱説明書をよくお読みください。 ● 静電気、電気的ノイズ等により、記録したデータが消滅または破損することがありますので、大切なデータは別のメディア（MOディスク、ハードディスク、CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。 ● メモリーカードの接触面（コンタクトエリア）にゴミや異物を付着させないでください。汚れは乾いた柔らかい布などで、軽く拭いてください。メンテナンスについて ● レンズ面がゴミなどで汚れていると、カメラの性能が十分に発揮できません。レンズ面の汚れは、ブロアーでゴミやホコリを吹きとってから、乾いた柔らかい布で軽く拭いてください。 ● シンナーやベンジンなどで拭かないでください。本体の塗装がはげたり、変質する原因になります。データエラーについて ● 本機は精密な電子部品で構成されており、以下のお取り扱いをすると内部のデータが破損する恐れがありますので、操作にはご注意下さい。 ● 通信中にUSBケーブルをはずした。 ● 記録、USB接続中に電池をはずした。 ● 消耗した電池を使用し続けた。 ● 電源オンの状態で、メモリーカードを出し入れした。 ● その他の異常動作 ● 万一の誤消去や破損に備え、大切なデータは別のメディア（MOディスク、ハードディスク、CD-Rなど）へ、バックアップとしてコピーされることをおすすめします。液晶モニターについて ● 液晶モニターは、夜間や暗めの室内撮影時などにおいて、センサーから十分な明るさが確保されない場合は、見えにくくなる場合がありますが、故障ではありません。その場合は、なるべく明るい場所へ移動して撮影してください。 ● 液晶モニターを強く押さないでください。液晶モニターにムラが出たり、液晶パネルの故障の原因になります。 ● 液晶モニターは太陽や強い光が当たると、表示が黒くなることがありますが、故障ではありません。 ● 液晶モニターは非常に精密度の高い技術で作られていますが、黒い点が現われたり、白や赤、青、緑の点が消えないことがあります。これは故障ではありません。これらの点は記録されませんので安心してお使いください。 ● 使用中に液晶モニターのまわりが熱くなる場合がありますが、故障ではありません。 7 8

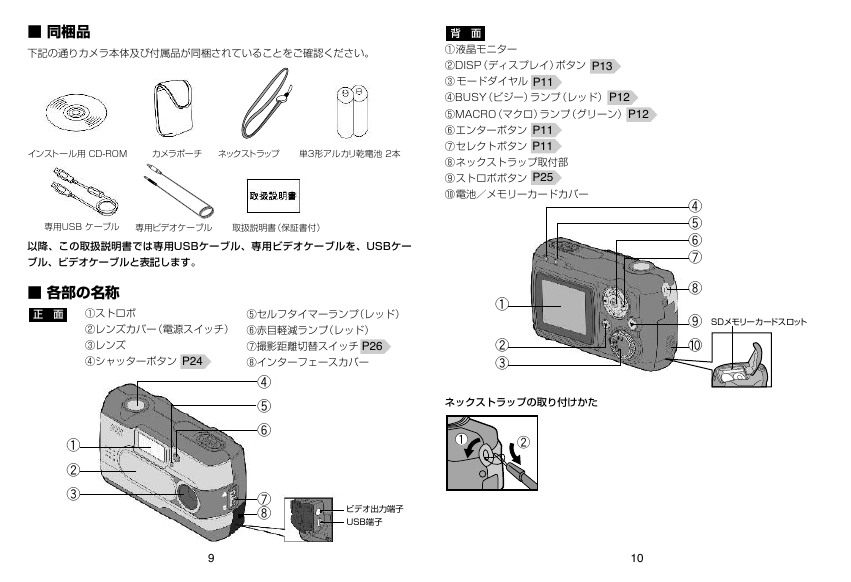

■ 同梱品下記の通りカメラ本体及び付属品が同梱されていることをご確認ください。インストール用 CD-ROM カメラポーチネックストラップ単3形アルカリ乾電池 2本専用USB ケーブル専用ビデオケーブル取扱説明書（保証書付）以降、この取扱説明書では専用USBケーブル、専用ビデオケーブルを、USBケーブル、ビデオケーブルと表記します。 P13 背　面 ①液晶モニター ②DISP（ディスプレイ）ボタン ③ モードダイヤル P12 ④BUSY（ビジー）ランプ（レッド） ⑤MACRO（マクロ）ランプ（グリーン） ⑥エンターボタン ⑦セレクトボタン ⑧ネックストラップ取付部 ⑨ストロボボタン ⑩電池／メモリーカードカバー P11 P11 P12 P11 P25 ■ 各部の名称正　面 ①ストロボ ②レンズカバー（電源スイッチ） ③レンズ ④シャッターボタン P24 ① ② ③ ⑤セルフタイマーランプ（レッド） ⑥赤目軽減ランプ（レッド） ⑦撮影距離切替スイッチ ⑧インターフェースカバー P26 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ビデオ出力端子 USB端子ネックストラップの取り付けかた ① ② 9 10 ④ ⑤ ⑥ ⑦ ⑧ SDメモリーカードスロット ⑨ ⑩

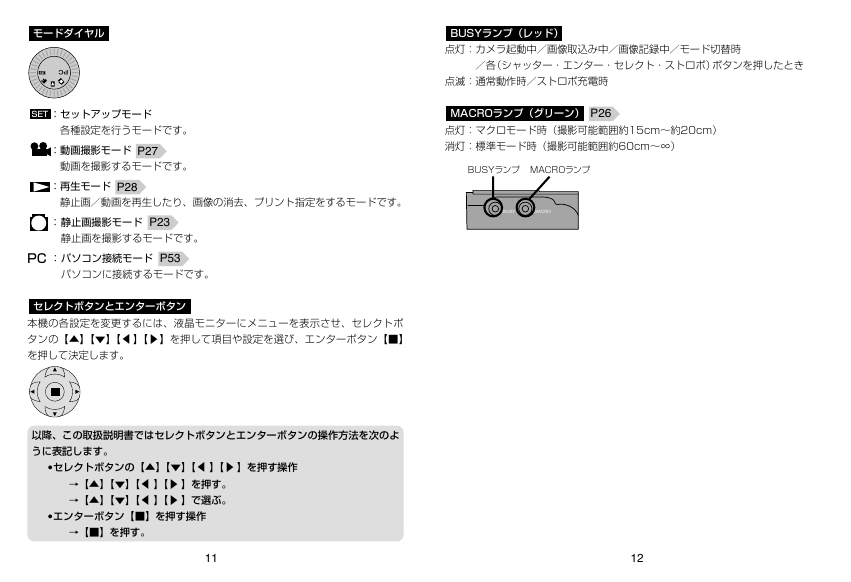

モードダイヤル SET PC SET ：セットアップモード各種設定を行うモードです。：動画撮影モード P27 動画を撮影するモードです。：再生モード P28 BUSYランプ（レッド）点灯：カメラ起動中／画像取込み中／画像記録中／モード切替時／各（シャッター・エンター・セレクト・ストロボ）ボタンを押したとき点滅：通常動作時／ストロボ充電時 MACROランプ（グリーン）点灯：マクロモード時（撮影可能範囲約15cm〜約20cm）消灯：標準モード時（撮影可能範囲約60cm〜∞） P26 BUSYランプ MACROランプ静止画／動画を再生したり、画像の消去、プリント指定をするモードです。 BUSY MACRO ：静止画撮影モード P23 静止画を撮影するモードです。 PC ：パソコン接続モード P53 パソコンに接続するモードです。セレクトボタンとエンターボタン本機の各設定を変更するには、液晶モニターにメニューを表示させ、セレクトボタンの【▲】【▼】【】【】を押して項目や設定を選び、エンターボタン【■】 ▲ を押して決定します。 ▲ 以降、この取扱説明書ではセレクトボタンとエンターボタンの操作方法を次のように表記します。 ●セレクトボタンの【▲】【▼】【】【】を押す操作 ▲ →【▲】【▼】【】【】を押す。 →【▲】【▼】【】【】で選ぶ。 ▲ ▲ ▲ ▲ ▲ ●エンターボタン【■】を押す操作 →【■】を押す。 11 12

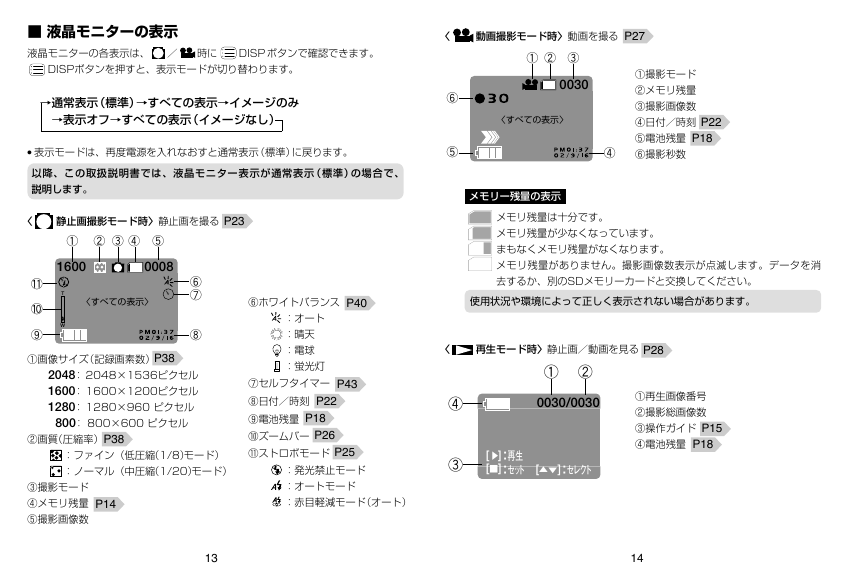

■ 液晶モニターの表示液晶モニターの各表示は、／時に DISP ボタンで確認できます。 DISPボタンを押すと、表示モードが切り替わります。 →通常表示（標準）→すべての表示→イメージのみ →表示オフ→すべての表示（イメージなし） ● 表示モードは、再度電源を入れなおすと通常表示（標準）に戻ります。以降、この取扱説明書では、液晶モニター表示が通常表示（標準）の場合で、説明します。〈動画撮影モード時〉動画を撮る P27 ① ②③ 0030 〈すべての表示〉 ④ ⑥ ⑤ メモリー残量の表示 ①撮影モード ②メモリ残量 ③撮影画像数 ④日付／時刻 ⑤電池残量 ⑥撮影秒数 P22 P18 〈静止画撮影モード時〉静止画を撮る P23 ① ②③④⑤ 1600 0008 ⑪ ⑩ ⑨ T W 〈すべての表示〉 ⑥ ⑦ ⑧ ①画像サイズ（記録画素数） P38 2048： 2048×1536ピクセル 1600： 1600×1200ピクセル 1280： 1280×960 ピクセル 800： 800×600 ピクセル ②画質（圧縮率） P38 ：ファイン（低圧縮（1/8）モード）：ノーマル（中圧縮（1/20）モード） ③撮影モード ④メモリ残量 ⑤撮影画像数 P14 メモリ残量は十分です。メモリ残量が少なくなっています。まもなくメモリ残量がなくなります。メモリ残量がありません。撮影画像数表示が点滅します。データを消去するか、別のSDメモリーカードと交換してください。 ⑥ホワイトバランス P40 使用状況や環境によって正しく表示されない場合があります。：オート：晴天：電球：蛍光灯 ⑦セルフタイマー P22 ⑧日付／時刻 ⑨電池残量 P26 ⑩ズームバー ⑪ストロボモード P18 P43 P25 ：発光禁止モード：オートモード：赤目軽減モード（オート）〈再生モード時〉静止画／動画を見る P28 ① ② 0030/0030 ④ ③ [　]：再生 ▲ [■]：セット [▲▼]：セレクト ①再生画像番号 ②撮影総画像数 ③操作ガイド ④電池残量 P18 P15 13 14
