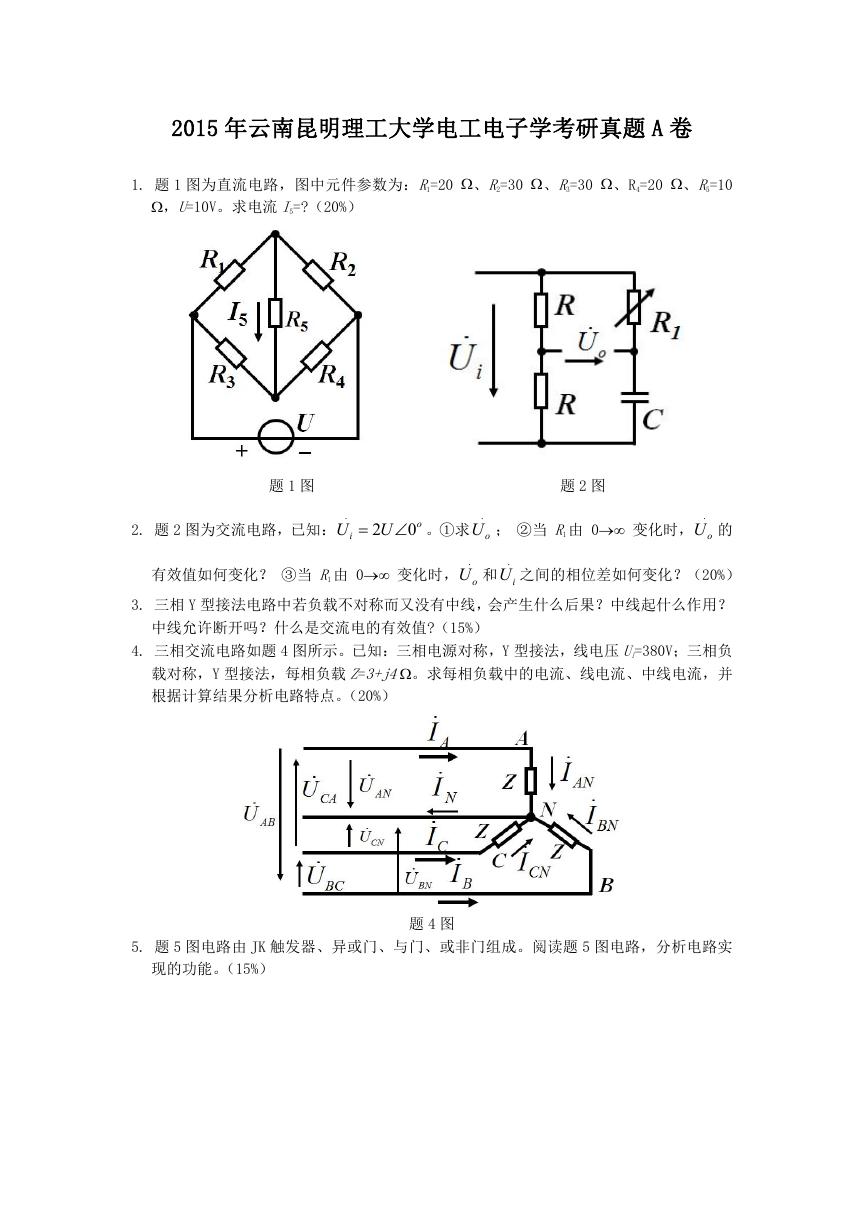

2015 年云南昆明理工大学电工电子学考研真题 A 卷 1. 题 1 图为直流电路，图中元件参数为：R1=20 、R2=30 、R3=30 、R4=20 、R5=10 ，U=10V。求电流 I5=?（20%）题 1 图题 2 图 2. 题 2 图为交流电路，已知： . iU U  。①求 0o 2 . oU ； ②当 R1 由 0 变化时， . oU 的有效值如何变化？ ③当 R1 由 0 变化时， . iU 之间的相位差如何变化？（20%） 3. 三相 Y 型接法电路中若负载不对称而又没有中线，会产生什么后果？中线起什么作用？ . oU 和中线允许断开吗？什么是交流电的有效值?（15%） 4. 三相交流电路如题 4 图所示。已知：三相电源对称，Y 型接法，线电压 Ul=380V；三相负载对称，Y 型接法，每相负载 Z=3+j4。求每相负载中的电流、线电流、中线电流，并根据计算结果分析电路特点。（20%） 5. 题 5 图电路由 JK 触发器、异或门、与门、或非门组成。阅读题 5 图电路，分析电路实现的功能。（15%）题 4 图

题 5 图 6. 一座建筑中一走廊交汇处设有一盏照明灯 Y，Y 由分布在三地的控制开关 A、B、C 控制，均可独立进行控制。A、B、C 中任意闭合一个开关，灯亮；任意闭合两个开关，灯灭；三个开关同时闭合，灯亮。请用基本逻辑门电路实现要求的控制。（20%） 7. 题 7 图电路由 4 个与非门组成，阅读题 7 图电路，分析电路实现的功能。（15%）题 7 图 8．什么是稳压二极管？稳压二极管和普通二极管有何区别？稳压二极管是如何稳定电压的？使用稳压二极管应注意什么问题？什么是半导体三极管的电流放大作用及其实质？（15%） 9．什么是电位？如何判定电位的正负？二极管有何特点？二极管的导通条件是什么（10%）
