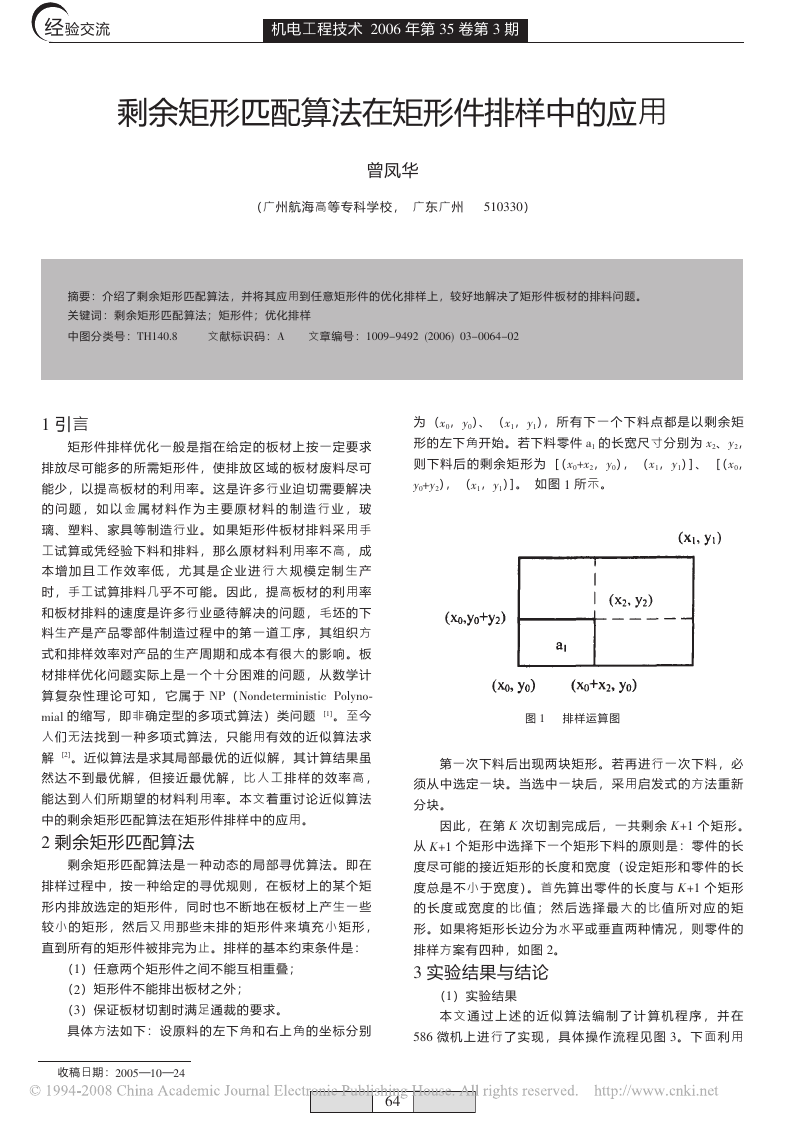

经验交流 机电工程技术 !""# 年第 $% 卷第 $ 期 机电工程技术 !""# 年第 $% 卷第 $ 期 剩余矩形匹配算法在矩形件排样中的应用 曾凤华 （广州航海高等专科学校， 广东广州 %&"$$"） 摘要：介绍了剩余矩形匹配算法，并将其应用到任意矩形件的优化排样上，较好地解决了矩形件板材的排料问题。 关键词：剩余矩形匹配算法；矩形件；优化排样 中图分类号：’(&)"*+ 文献标识码：, 文章编号：&""-.-)-! /!""#0 "$.""#)."! & 引言 矩形件排样优化一 般 是 指 在 给 定 的 板 材 上 按 一 定 要 求 排放尽可能多的所需矩形件 ， 使 排 放 区 域 的 板 材 废 料 尽 可 能少，以提高板材的利用率 。 这 是 许 多 行 业 迫 切 需 要 解 决 的 问 题 ， 如 以 金 属 材 料 作 为 主 要 原 材 料 的 制 造 行 业 ， 玻 璃、塑料、家具等制造行业 。 如 果 矩 形 件 板 材 排 料 采 用 手 工试算或凭经验下料和排料 ， 那 么 原 材 料 利 用 率 不 高 ， 成 本 增 加 且 工 作 效 率 低 ， 尤 其 是 企 业 进 行 大 规 模 定 制 生 产 时，手工试算排料几乎不可 能 。 因 此 ， 提 高 板 材 的 利 用 率 和板材排料的速度是许多行 业 亟 待 解 决 的 问 题 ， 毛 坯 的 下 料生产是产品零部件制造过 程 中 的 第 一 道 工 序 ， 其 组 织 方 式和排样效率对产品的生产 周 期 和 成 本 有 很 大 的 影 响 。 板 材排样优化问题实际上是一 个 十 分 困 难 的 问 题 ， 从 数 学 计 算 复 杂 性 理 论 可 知 ， 它 属 于 12（134567689:4:;7:< 23=>43? 9:@= 的缩写，即非确定型的多项式算法）类问题 ［&］。至今 人们无法找到一种多项式算 法 ， 只 能 用 有 效 的 近 似 算 法 求 解 ［!］。近似算法是求其局部最优的近似解，其计算结果虽 然 达 不 到 最 优 解 ， 但 接 近 最 优 解 ， 比 人 工 排 样 的 效 率 高 ， 能达到人们所期望的材料利 用 率 。 本 文 着 重 讨 论 近 似 算 法 中的剩余矩形匹配算法在矩形件排样中的应用。 ! 剩余矩形匹配算法 剩余矩形匹配算法 是 一 种 动 态 的 局 部 寻 优 算 法 。 即 在 排样过程中，按一种给定的 寻 优 规 则 ， 在 板 材 上 的 某 个 矩 形内排放选定的矩形件，同 时 也 不 断 地 在 板 材 上 产 生 一 些 较 小 的 矩 形 ， 然 后 又 用 那 些 未 排 的 矩 形 件 来 填 充 小 矩 形 ， 直到所有的矩形件被排完为止。排样的基本约束条件是： （&）任意两个矩形件之间不能互相重叠； （!）矩形件不能排出板材之外； （$）保证板材切割时满足通裁的要求。 具体方法如下：设 原 料 的 左 下 角 和 右 上 角 的 坐 标 分 别 收稿日期：!""%—&"—!) #) ，"" ）、 （!& 为 （!" 形的左下角开始。若下料零件 @& 则 下 料 后 的 剩 余 矩 形 为 ［（!"A!! ""A"! ）， （!& ，"& ，"& ）， 所 有 下 一 个 下 料 点 都 是 以 剩 余 矩 、"! ）］、 ［（!" 的长宽尺寸分别为 !! ，"" ）］。 如图 & 所示。 ）， （!& ，"& ， ， 图 & 排样运算图 第一次下料后出现 两 块 矩 形 。 若 再 进 行 一 次 下 料 ， 必 须从中选定一块。当选中一 块 后 ， 采 用 启 发 式 的 方 法 重 新 分块。 因 此 ， 在 第 # 次 切 割 完 成 后 ， 一 共 剩 余 #A& 个 矩 形 。 从 #A& 个矩形中选择下一个矩形下料的原则是：零件的长 度尽可能的接近矩形的长度 和 宽 度 （设 定 矩 形 和 零 件 的 长 度 总 是 不 小 于 宽 度 ）。 首 先 算 出 零 件 的 长 度 与 #A& 个 矩 形 的 长 度 或 宽 度 的 比 值 ； 然 后 选 择 最 大 的 比 值 所 对 应 的 矩 形。如果将矩形长边分为水 平 或 垂 直 两 种 情 况 ， 则 零 件 的 排样方案有四种，如图 !。 $ 实验结果与结论 （&）实验结果 本 文 通 过 上 述 的 近 似 算 法 编 制 了 计 算 机 程 序 ， 并 在 %+# 微 机 上 进 行 了 实 现 ， 具 体 操 作 流 程 见 图 $。 下 面 利 用 

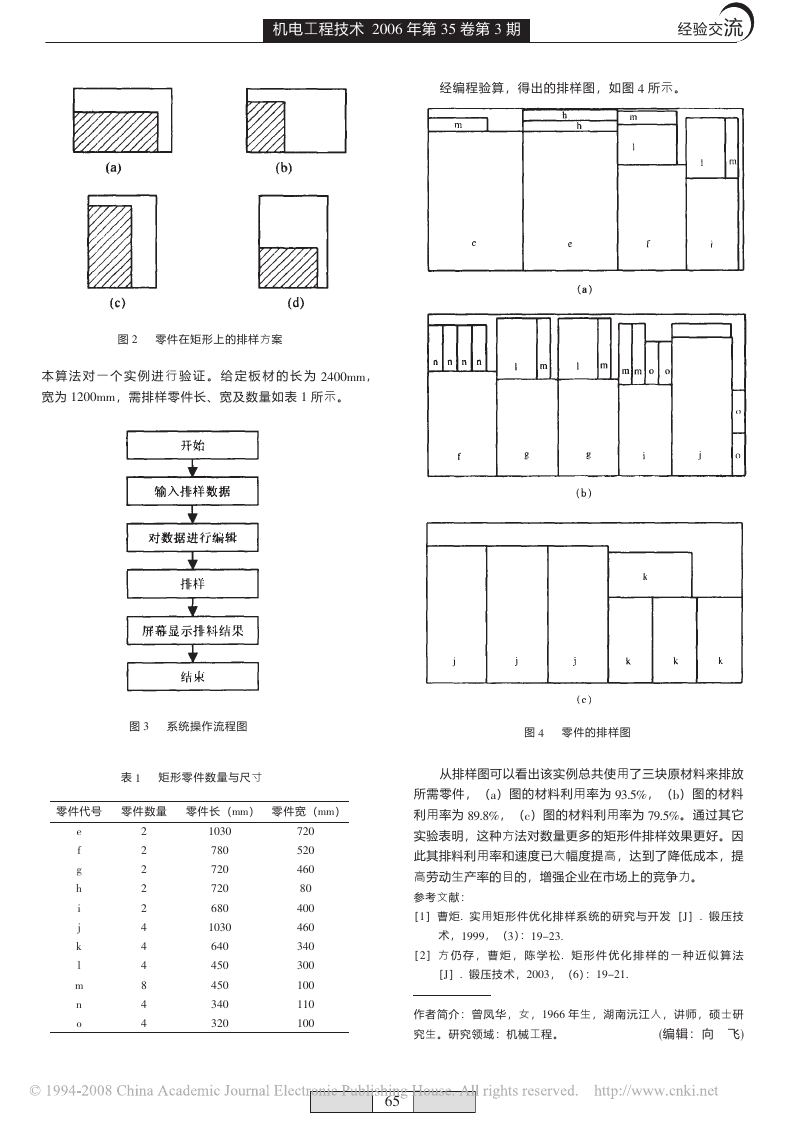

机电工程技术 !""# 年第 $% 卷第 $ 期 机电工程技术 !""# 年第 $% 卷第 $ 期 经验交流 经编程验算，得出的排样图，如图 & 所示。 图 ! 零件在矩形上的排样方案 本 算 法 对 一 个 实 例 进 行 验 证 。 给 定 板 材 的 长 为 !&""’’， 宽为 (!""’’，需排样零件长、宽及数量如表 ( 所示。 （)） （-） 图 $ 系统操作流程图 表 ( 矩形零件数量与尺寸 零件代号 零件数量 零件长 （’’） 零件宽 （’’） 5 6 7 8 9 : ; < ’ = > ! ! ! ! ! & & & . & & ("$" 0." 0!" 0!" #." ("$" #&" &%" &%" $&" $!" 0!" %!" &#" ." &"" &#" $&" $"" ("" ((" ("" （/） 图 & 零件的排样图 从排样图可以看出该实例总共使用了三块原材料来排放 所需零件， （)）图的材料利用率为 *$+%,， （-）图的材料 利用率为 .*+.,，（/）图的材料利用率为 0*+%,。通过其它 实验表明，这种方法对数量更多的矩形件排样效果更好。因 此其排料利用率和速度已大幅度提高，达到了降低成本，提 高劳动生产率的目的，增强企业在市场上的竞争力。 参考文献： ［(］曹炬+ 实 用 矩 形 件 优 化 排 样 系 统 的 研 究 与 开 发 ［1］+ 锻 压 技 术，(***， （$）：(*2!$+ ［!］ 方 仍 存 ， 曹 炬 ， 陈 学 松+ 矩 形 件 优 化 排 样 的 一 种 近 似 算 法 ［1］+ 锻压技术，!""$， （#）：(*2!(+ 作者简介：曾凤华，女，(*## 年生，湖南沅江人，讲师，硕士研 3编辑：向 飞4 究生。研究领域：机械工程。 #% 
