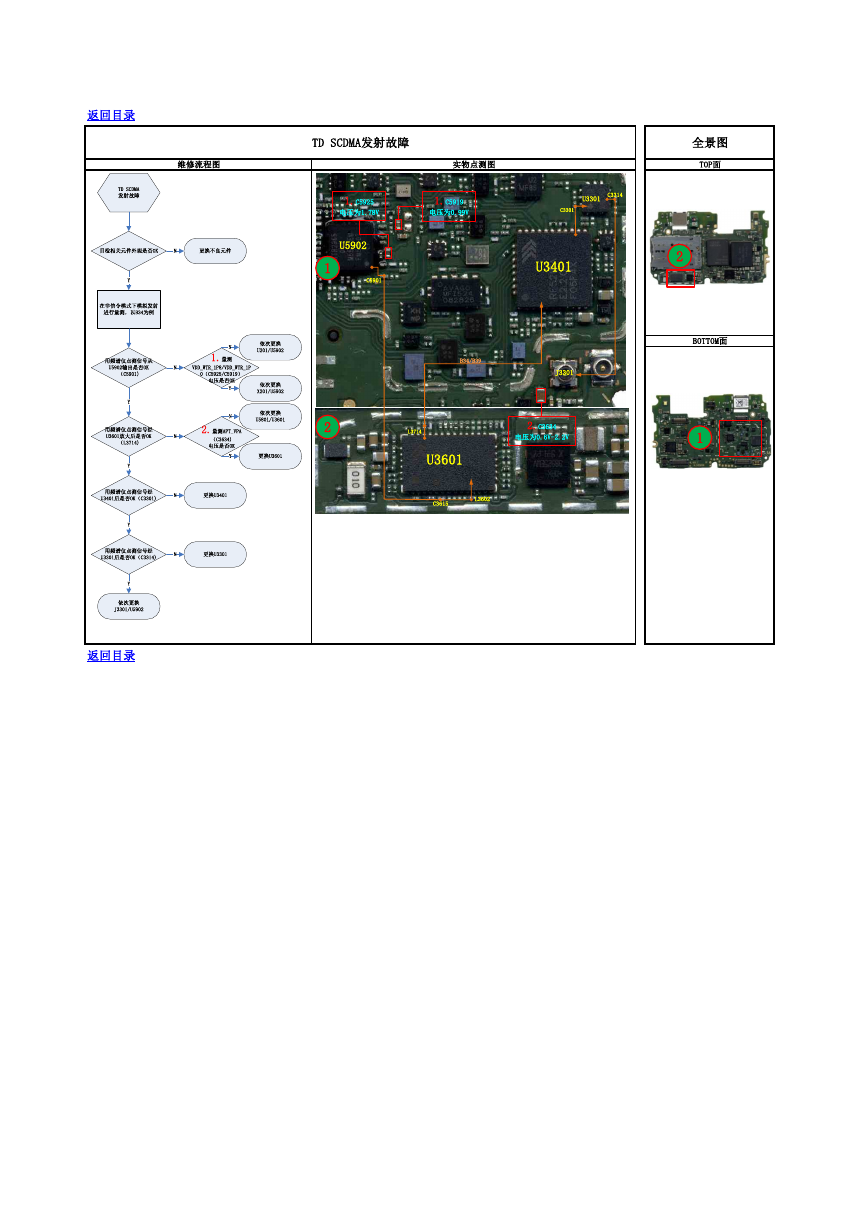

返回目录 维修流程图 实物点测图 TD SCDMA发射故障 1.C5925 电压为1.78V 1.C5919 电压为0.99V U3301 C3314 C3301 U5902 C5901 1 2 U3401 2 B34/B39 J3301 2.C3634 电压为0.6V-2.2V L3714 U3601 C3615 L3602 全景图 TOP面 BOTTOM面 1 返回目录 TD SCDMA发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B34为例用频谱仪点测信号从U5902输出是否OK（C5901)1.量测VDD_WTR_1P8/VDD_WTR_1P0（C5925/C5919）电压是否OK依次更换U201/U5902用频谱仪点测信号经U3601放大后是否OK（L3714)NYYNY依次更换X201/U5902更换U3401依次更换U5801/U3601NNY2.量测APT_VPA（C3634)电压是否OK更换U3601NY用频谱仪点测信号经U3401后是否OK（C3301)N用频谱仪点测信号经U3301后是否OK（C3314)更换U3301YN依次更换J3301/U5902Y
