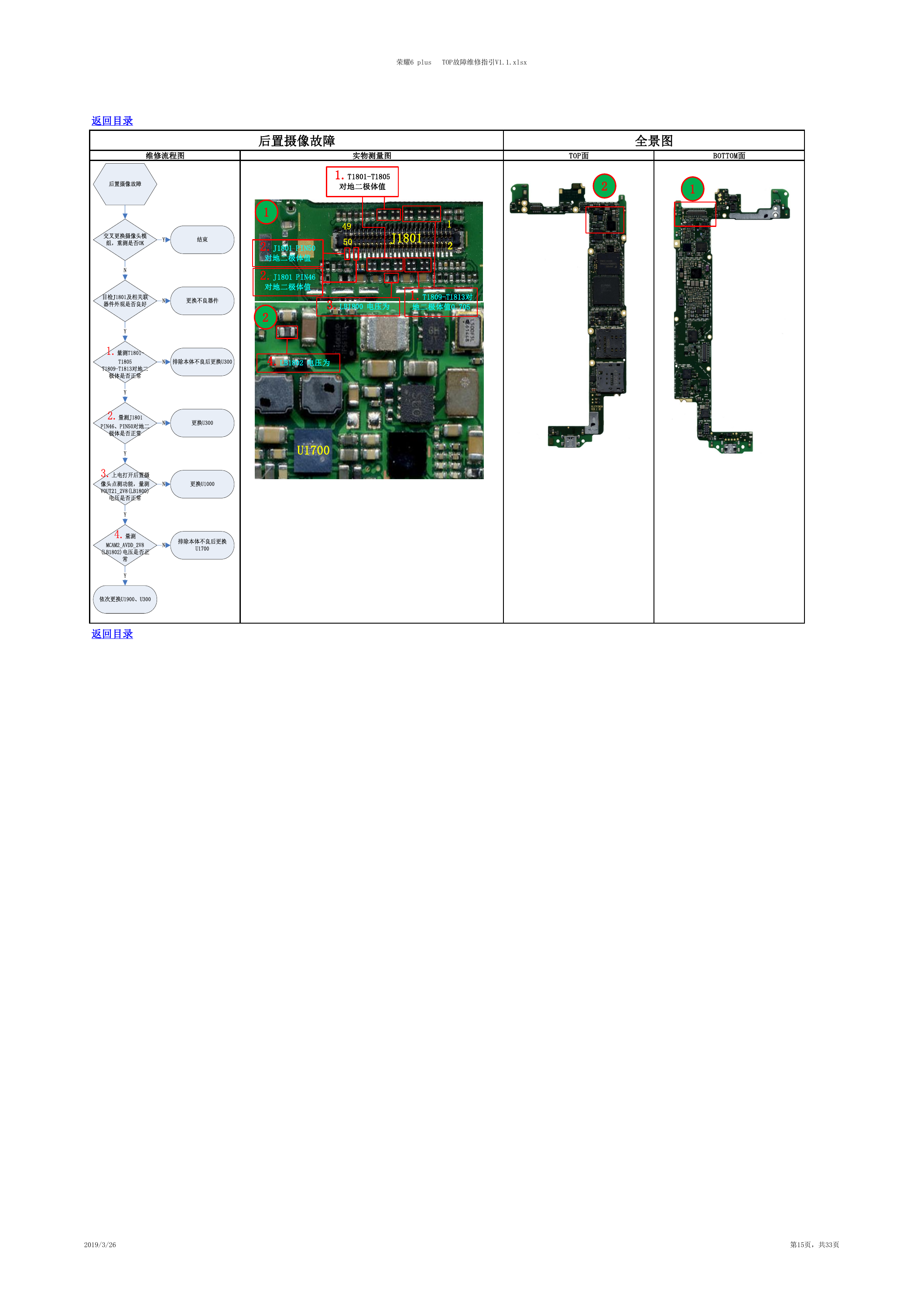

全景图 TOP面 BOTTOM面 2 1 荣耀6 plus TOP故障维修指引V1.1.xlsx 后置摄像故障 实物测量图 1.T1801-T1805 对地二极体值 1 2.J1801 PIN50 对地二极体值 2.J1801 PIN46 对地二极体值 2 49 50 J1801 1 2 3.LB1800 电压为 1.T1809-T1813对 地二极体值0.705 4.LB1802 电压为 U1700 返回目录 维修流程图 返回目录 2019/3/26 第15页，共33页 后置摄像故障交叉更换摄像头模组，重测是否OK4.量测MCAM2_AVDD_2V8(LB1802)电压是否正常3.上电打开后置摄像头点测功能，量测VOUT21_2V8(LB1800)电压是否正常2.量测J1801 PIN46、PIN50对地二极体是否正常1.量测T1801-T1805T1809-T1813对地二极体是否正常目检J1801及相关联器件外观是否良好结束更换不良器件排除本体不良后更换U300更换U300更换U1000排除本体不良后更换U1700依次更换U1900、U300NYYYYYYNNNNN
