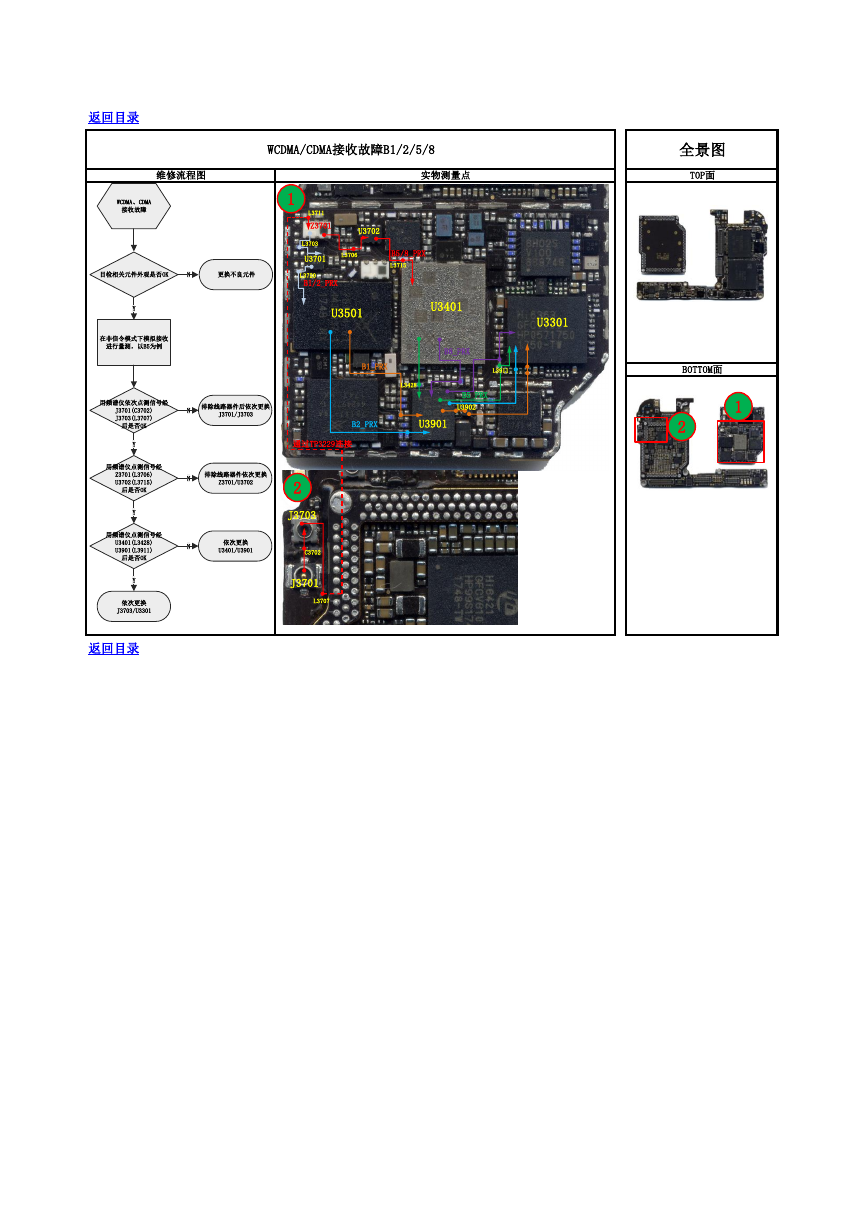

返回目录 WCDMA/CDMA接收故障B1/2/5/8 维修流程图 实物测量点 全景图 TOP面 1 L3711 Z3701 L3703 U3701 L3720 B1/2_PRX U3702 L3706 B5/8_PRX L3715 U3501 U3401 U3301 B1_PRX L3428 B8_PRX L3911 B5_PRX U3902 B2_PRX U3901 通过TP3229连接 2 J3703 C3702 J3701 L3707 返回目录 BOTTOM面 1 2 WCDMA、CDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B5为例用频谱仪依次点测信号经J3701(C3702)J3703(L3707)后是否OKYY排除线路器件后依次更换J3701/J3703N用频谱仪点测信号经Z3701(L3706)U3702(L3715)后是否OKY排除线路器件依次更换Z3701/U3702N用频谱仪点测信号经U3401(L3428)U3901(L3911)后是否OK依次更换U3401/U3901N依次更换J3703/U3301Y
