    MG-Soft使用说明
    1.MG-Soft的打开
    2.MIB Browser使用介绍
    2.1.MIB Browser三种窗口
    2.1.1.Query窗口
    2.1.2.MIB窗口
    2.1.3.Ping窗口
    3.使用MIB Browser测试MIB
    3.1.设置查询参数
    3.2.MIB查询
    4.Trap测试
    5.MIB Compiler的使用

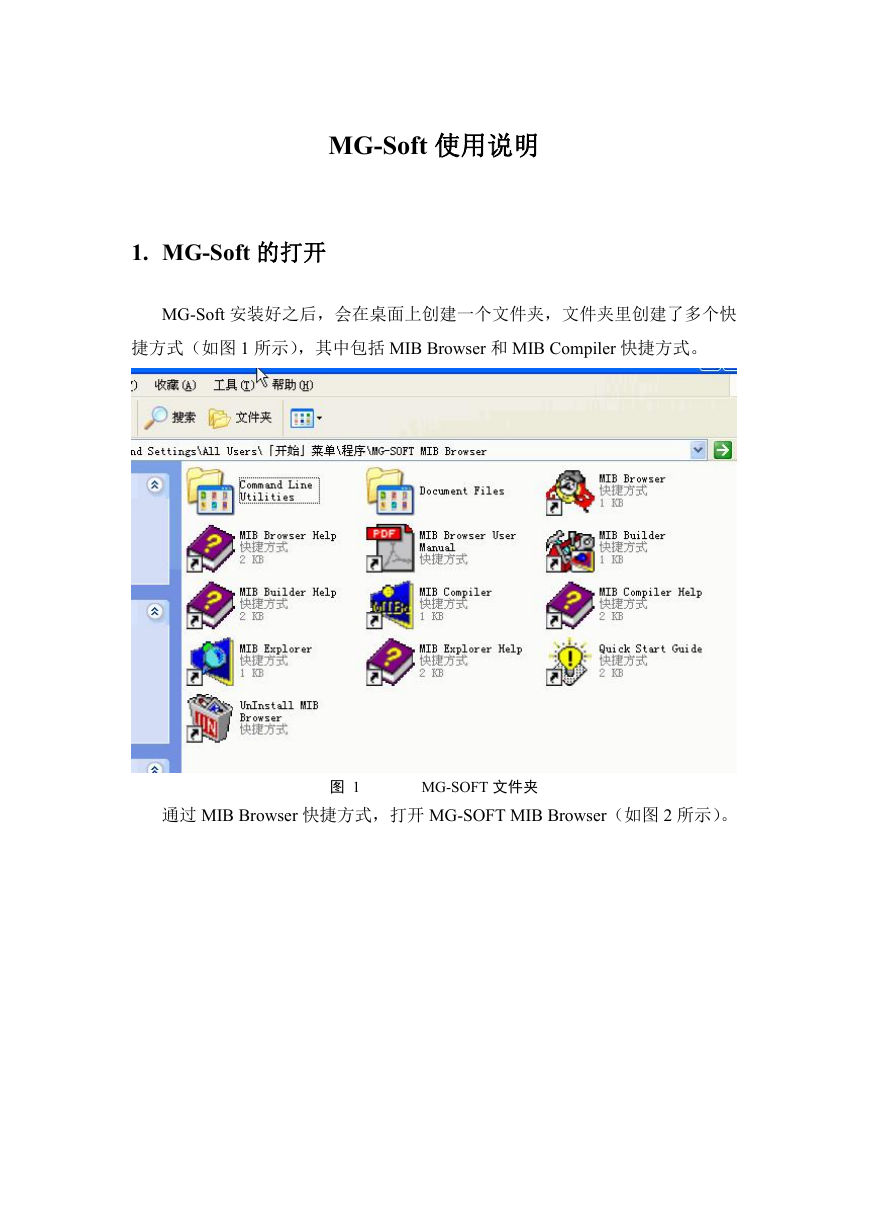

    MG-Soft 使用说明 1. MG-Soft 的打开 MG-Soft 安装好之后，会在桌面上创建一个文件夹，文件夹里创建了多个快 捷方式（如图 1 所示），其中包括 MIB Browser 和 MIB Compiler 快捷方式。 图 1 MG-SOFT 文件夹 通过 MIB Browser 快捷方式，打开 MG-SOFT MIB Browser（如图 2 所示）。

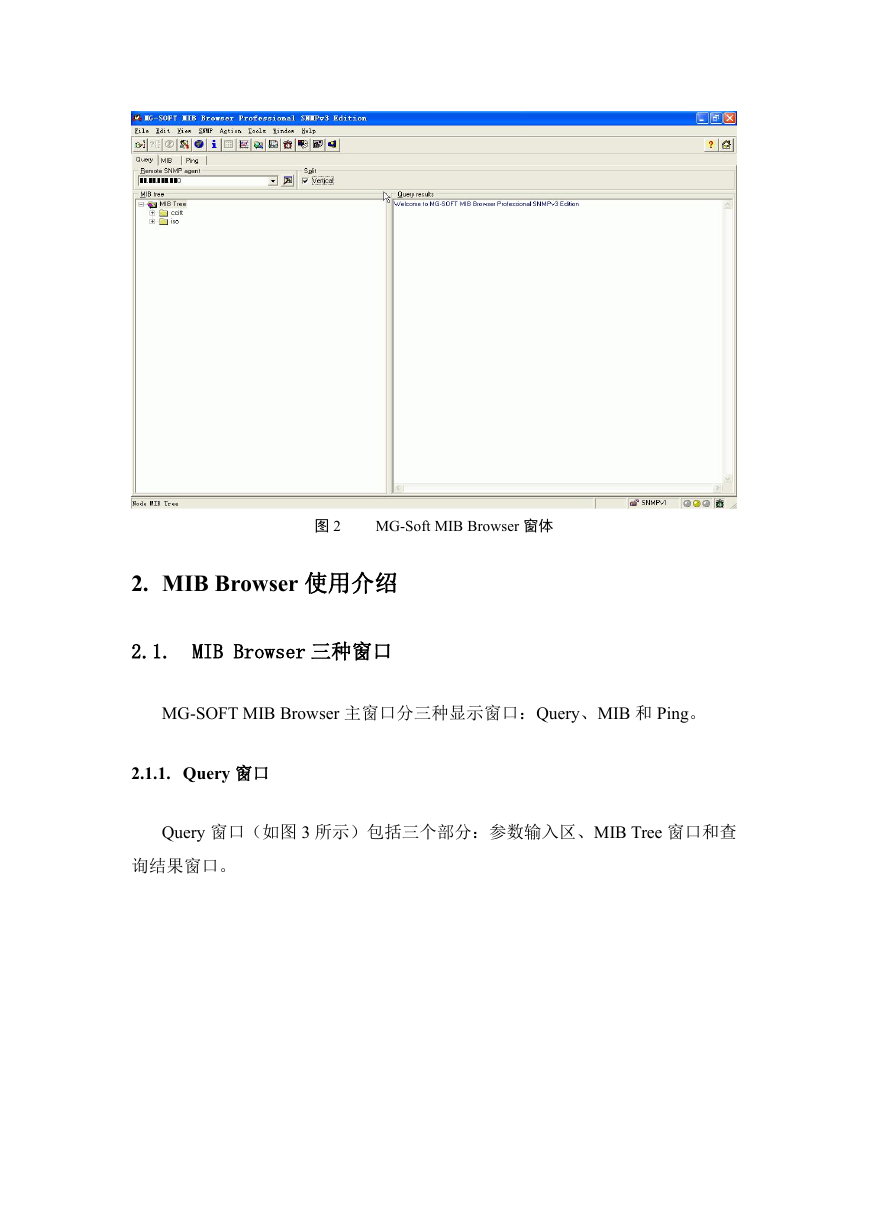

    图 2 MG-Soft MIB Browser 窗体 2. MIB Browser 使用介绍 2.1. MIB Browser 三种窗口 MG-SOFT MIB Browser 主窗口分三种显示窗口：Query、MIB 和 Ping。 2.1.1. Query 窗口 Query 窗口（如图 3 所示）包括三个部分：参数输入区、MIB Tree 窗口和查 询结果窗口。

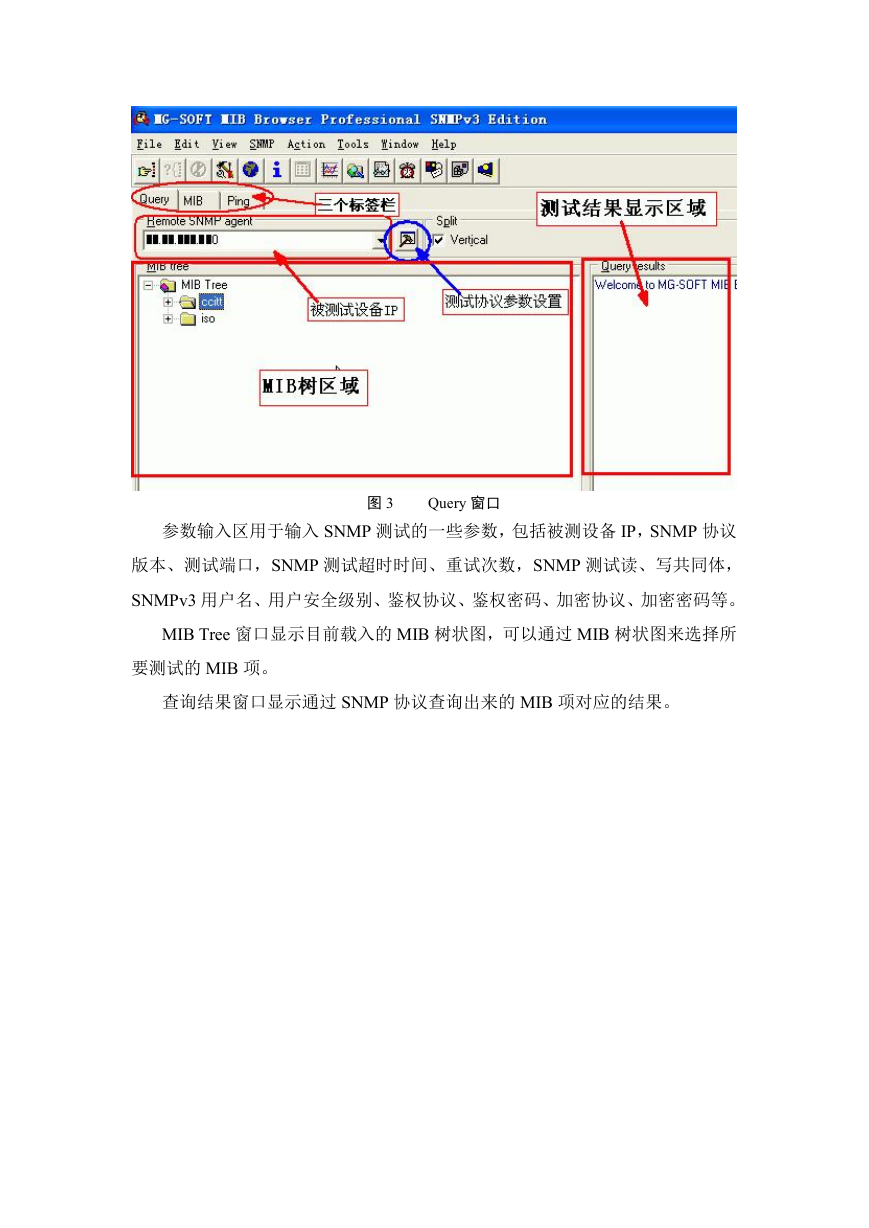

    图 3 Query 窗口 参数输入区用于输入 SNMP 测试的一些参数，包括被测设备 IP，SNMP 协议 版本、测试端口，SNMP 测试超时时间、重试次数，SNMP 测试读、写共同体， SNMPv3 用户名、用户安全级别、鉴权协议、鉴权密码、加密协议、加密密码等。 MIB Tree 窗口显示目前载入的 MIB 树状图，可以通过 MIB 树状图来选择所 要测试的 MIB 项。 查询结果窗口显示通过 SNMP 协议查询出来的 MIB 项对应的结果。

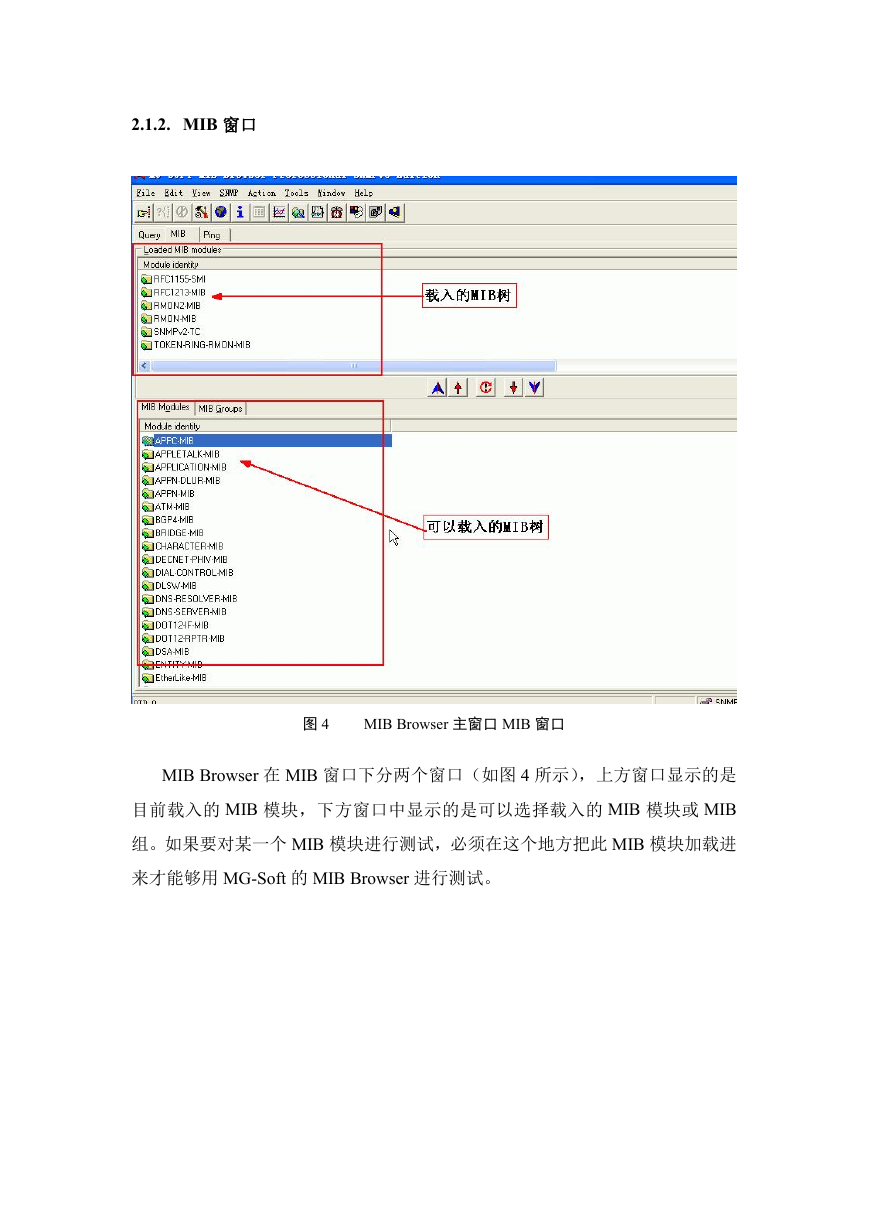

    2.1.2. MIB 窗口 图 4 MIB Browser 主窗口 MIB 窗口 MIB Browser 在 MIB 窗口下分两个窗口（如图 4 所示），上方窗口显示的是 目前载入的 MIB 模块，下方窗口中显示的是可以选择载入的 MIB 模块或 MIB 组。如果要对某一个 MIB 模块进行测试，必须在这个地方把此 MIB 模块加载进 来才能够用 MG-Soft 的 MIB Browser 进行测试。

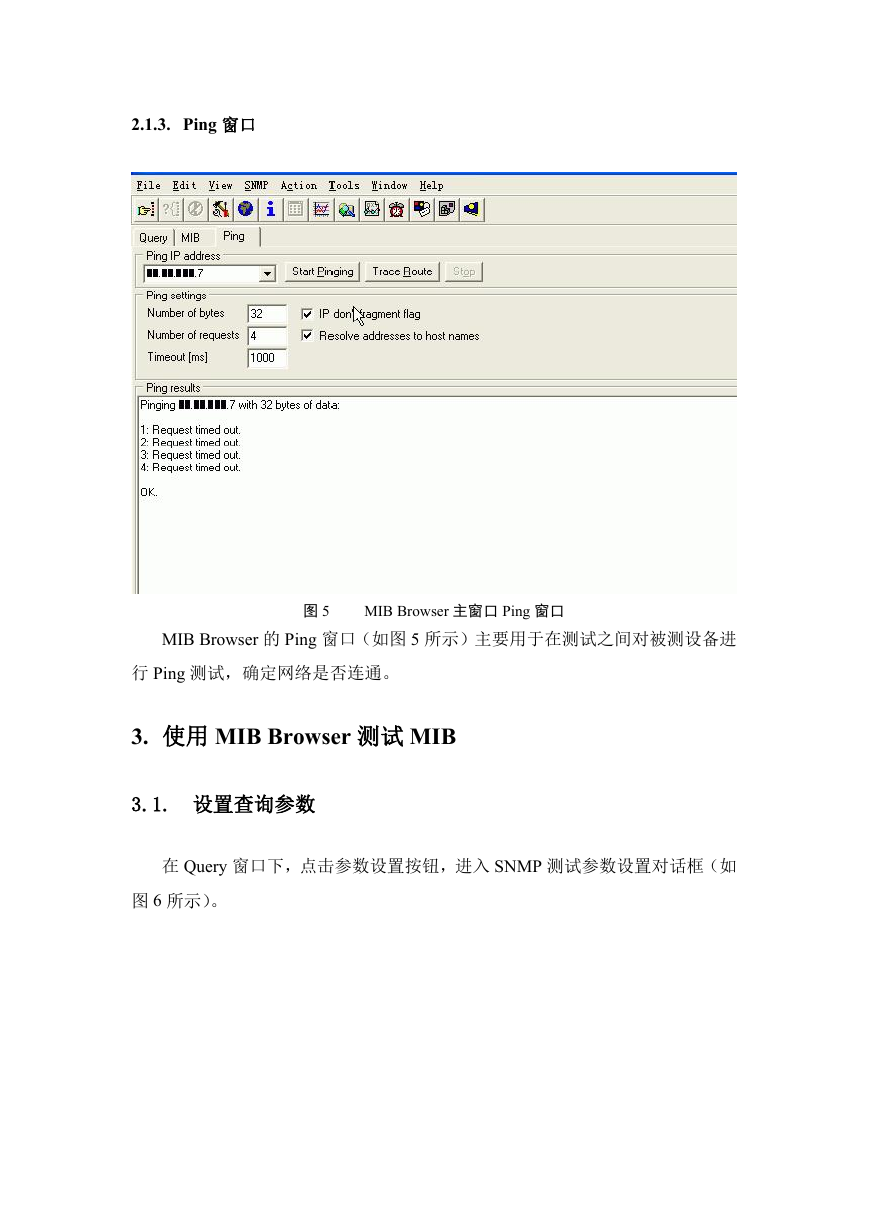

    2.1.3. Ping 窗口 图 5 MIB Browser 主窗口 Ping 窗口 MIB Browser 的 Ping 窗口（如图 5 所示）主要用于在测试之间对被测设备进 行 Ping 测试，确定网络是否连通。 3. 使用 MIB Browser 测试 MIB 3.1. 设置查询参数 在 Query 窗口下，点击参数设置按钮，进入 SNMP 测试参数设置对话框（如 图 6 所示）。

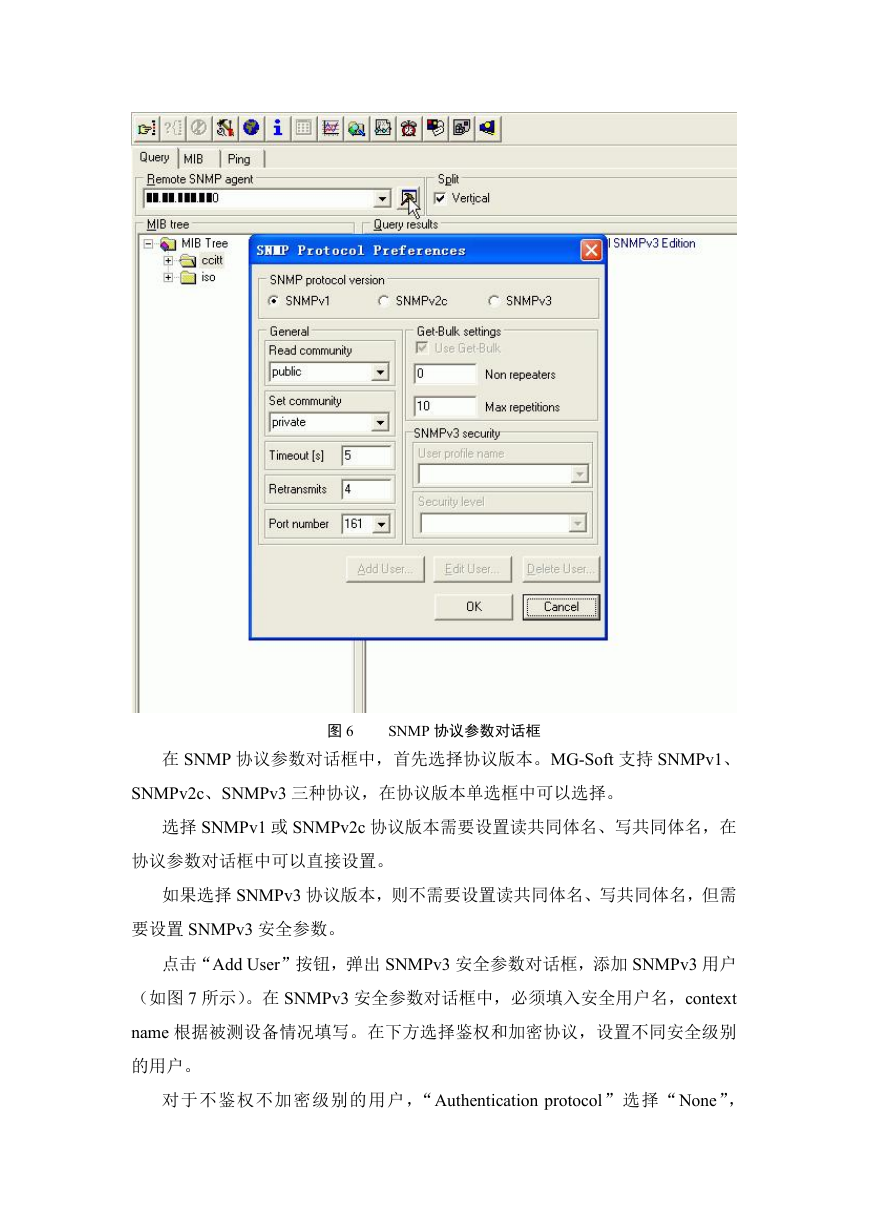

    图 6 SNMP 协议参数对话框 在 SNMP 协议参数对话框中，首先选择协议版本。MG-Soft 支持 SNMPv1、 SNMPv2c、SNMPv3 三种协议，在协议版本单选框中可以选择。 选择 SNMPv1 或 SNMPv2c 协议版本需要设置读共同体名、写共同体名，在 协议参数对话框中可以直接设置。 如果选择 SNMPv3 协议版本，则不需要设置读共同体名、写共同体名，但需 要设置 SNMPv3 安全参数。 点击“Add User”按钮，弹出 SNMPv3 安全参数对话框，添加 SNMPv3 用户 （如图 7 所示）。在 SNMPv3 安全参数对话框中，必须填入安全用户名，context name 根据被测设备情况填写。在下方选择鉴权和加密协议，设置不同安全级别 的用户。 对于不鉴权不加密级别的用户，“Authentication protocol”选择“None”，

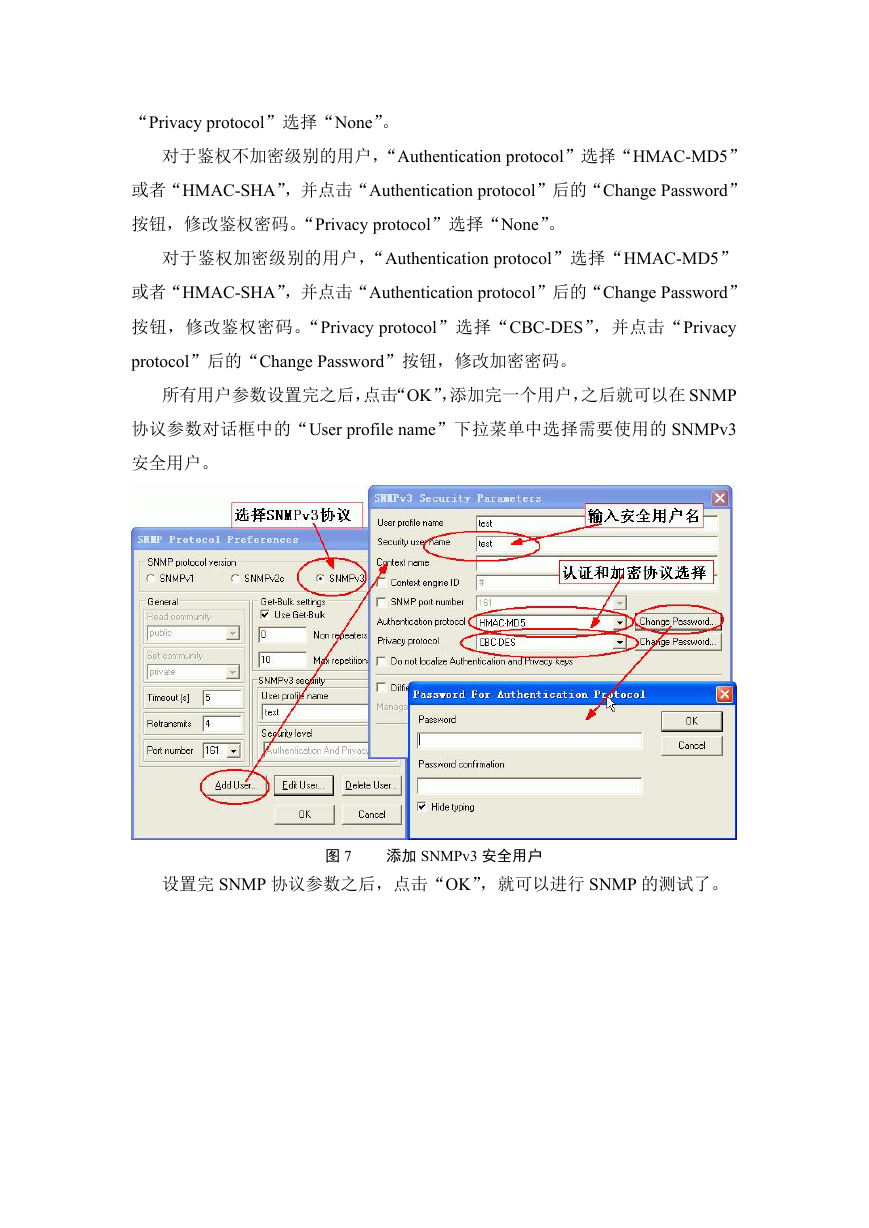

    “Privacy protocol”选择“None”。 对于鉴权不加密级别的用户，“Authentication protocol”选择“HMAC-MD5” 或者“HMAC-SHA”，并点击“Authentication protocol”后的“Change Password” 按钮，修改鉴权密码。“Privacy protocol”选择“None”。 对于鉴权加密级别的用户，“Authentication protocol”选择“HMAC-MD5” 或者“HMAC-SHA”，并点击“Authentication protocol”后的“Change Password” 按钮，修改鉴权密码。“Privacy protocol”选择“CBC-DES”，并点击“Privacy protocol”后的“Change Password”按钮，修改加密密码。 所有用户参数设置完之后，点击“OK”，添加完一个用户，之后就可以在 SNMP 协议参数对话框中的“User profile name”下拉菜单中选择需要使用的 SNMPv3 安全用户。 图 7 添加 SNMPv3 安全用户 设置完 SNMP 协议参数之后，点击“OK”，就可以进行 SNMP 的测试了。
    3.2. MIB 查询 选择 MIB 树窗口中的 MIB 树，右击从快捷菜单里选择“Expand”，展开 MIB 图 8 展开 MIB 树 树（如图 8 所示）。
