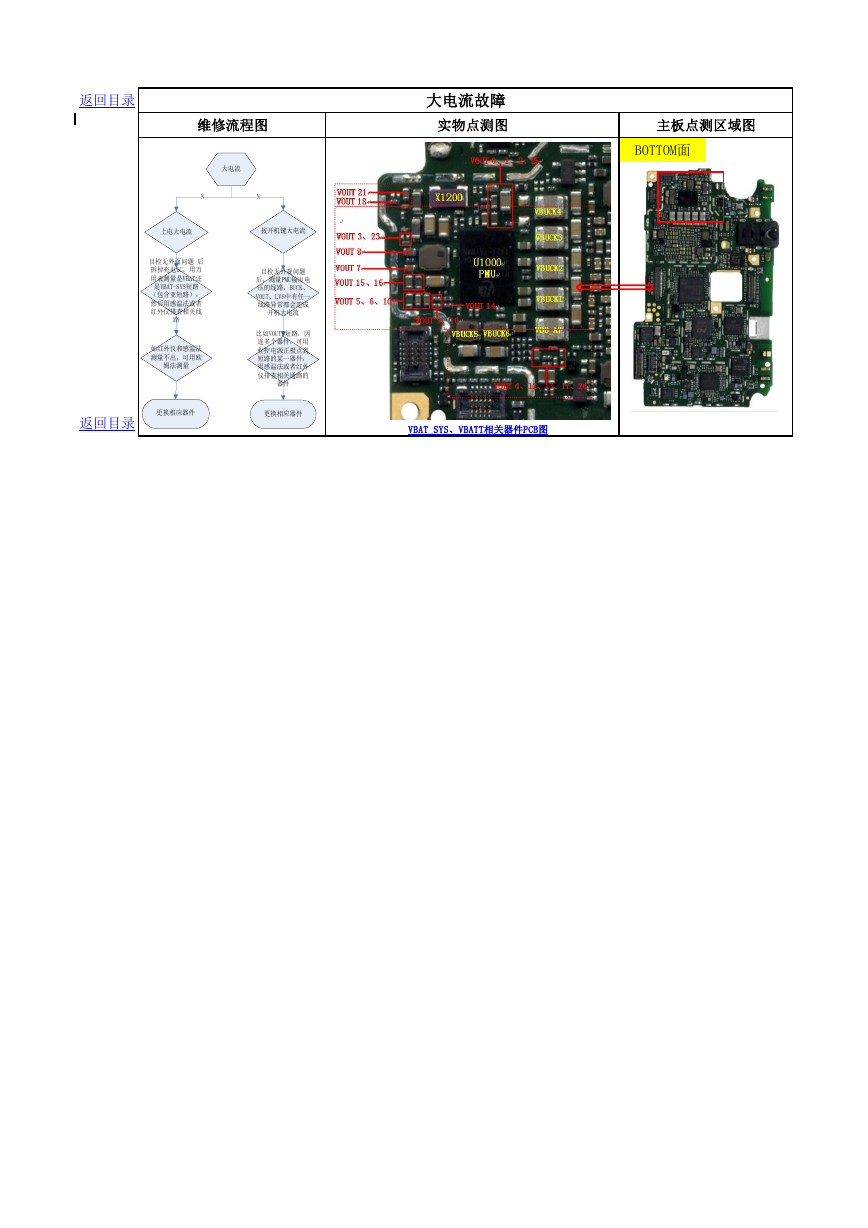

返回目录维修流程图大电流故障实物点测图主板点测区域图 BOTTOM面返回目录 VBAT_SYS、VBATT相关器件PCB图大电流更换相应器件更换相应器件NN上电大电流按开机键大电流目检无外面问题后拆掉充电IC，用万用表测量是VBAT还是VBAT-SYS短路（包含亚短路），然后用感温法或者红外仪排查相关线路目检无外观问题后，测量PMU输出电压的线路，BUCK、VOUT、LVS中有任一线路异常都会造成开机大电流如红外仪和感温法测量不出，可用欧姆法测量比如VOUT5短路，因连多个器件，可用程控电源正极点到短路的某一器件，用感温法或者红外仪排查相关通路的器件
