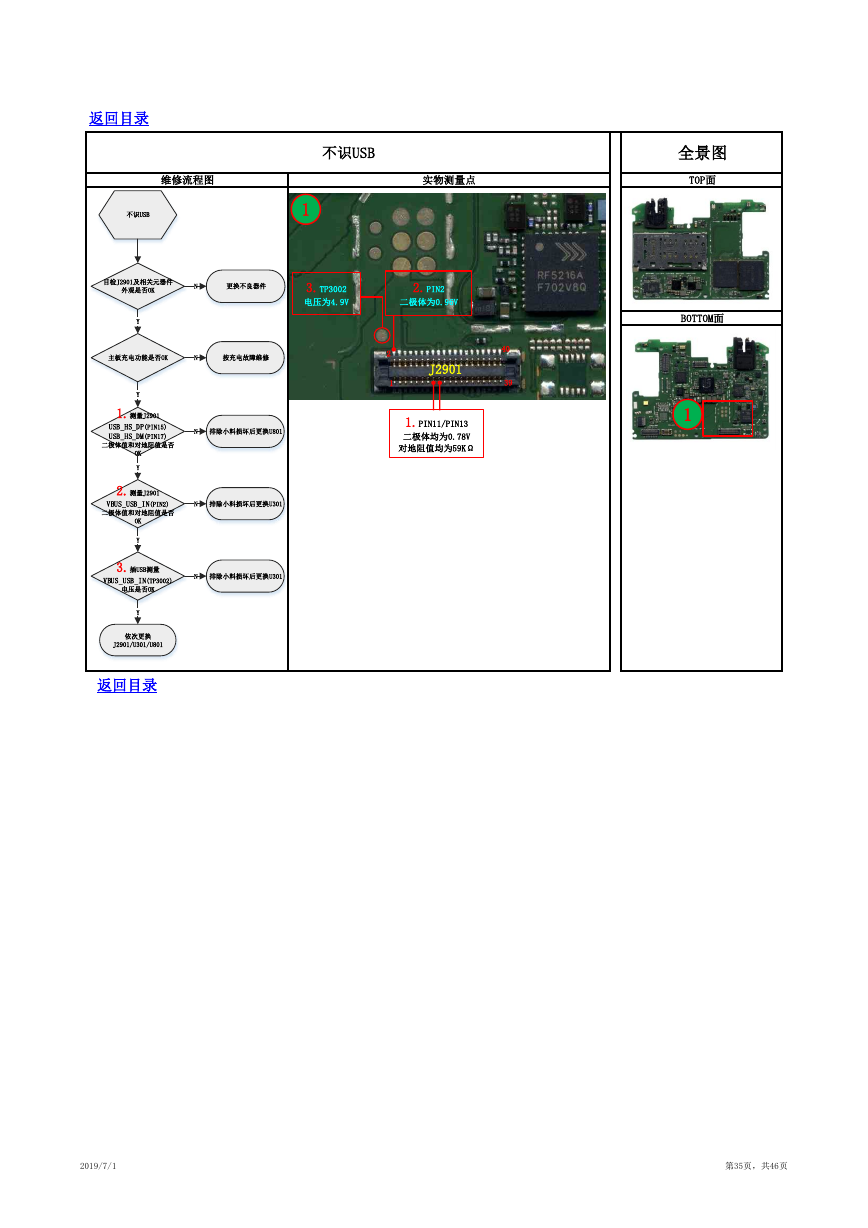

返回目录 不识USB 维修流程图 实物测量点 1 3.TP3002 电压为4.9V 2.PIN2 二极体为0.96V 2 1 J2901 40 39 1.PIN11/PIN13 二极体均为0.78V 对地阻值均为59KΩ 全景图 TOP面 BOTTOM面 1 返回目录 2019/7/1 第35页，共46页 目检J2901及相关元器件外观是否OK不识USB更换不良器件NNYYYN主板充电功能是否OK按充电故障维修1.测量J2901USB_HS_DP(PIN15)USB_HS_DM(PIN17)二极体值和对地阻值是否OK 排除小料损坏后更换U801依次更换J2901/U301/U8012.测量J2901VBUS_USB_IN(PIN2)二极体值和对地阻值是否OK N排除小料损坏后更换U301Y3.插USB测量VBUS_USB_IN(TP3002)电压是否OK N排除小料损坏后更换U301Y
