PLC与单片机IO口单线通信实例取代485.docx

发布时间：2022-06-25 发布人：admin 分类：说明书 资料大小：0.12M 资料格式：docx 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

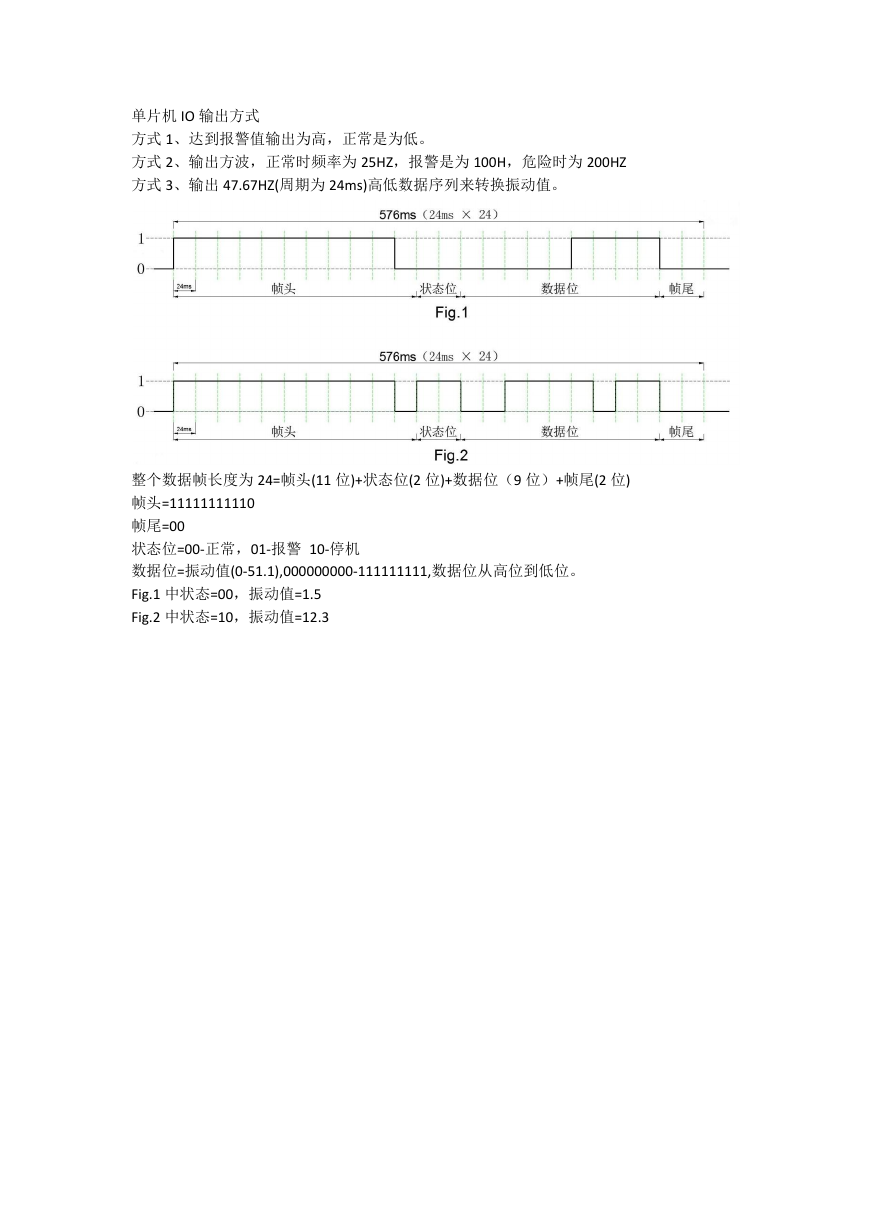

    单片机 IO 输出方式 方式 1、达到报警值输出为高，正常是为低。 方式 2、输出方波，正常时频率为 25HZ，报警是为 100H，危险时为 200HZ 方式 3、输出 47.67HZ(周期为 24ms)高低数据序列来转换振动值。 整个数据帧长度为 24=帧头(11 位)+状态位(2 位)+数据位（9 位）+帧尾(2 位) 帧头=11111111110 帧尾=00 状态位=00-正常，01-报警 10-停机 数据位=振动值(0-51.1),000000000-111111111,数据位从高位到低位。 Fig.1 中状态=00，振动值=1.5 Fig.2 中状态=10，振动值=12.3
