    *****大学计算机与信息学院 信息工程类 实验报告 课程名称： 微机原理与接口技术 姓 专 年 学 名： 系： 业： 级： 号： 指导教师： 职 称： 信息工程系 电子信息工程 05 051151093 副教授 2007 年 12 月 5 日
    实验项目列表 序号 实验项目名称 成绩 指导教师 开关量输入实验 模拟交通灯实验 8253 定时/计数器实验 D/A 转换实验 A/D 转换实验 詹仕华 詹仕华 詹仕华 詹仕华 詹仕华 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

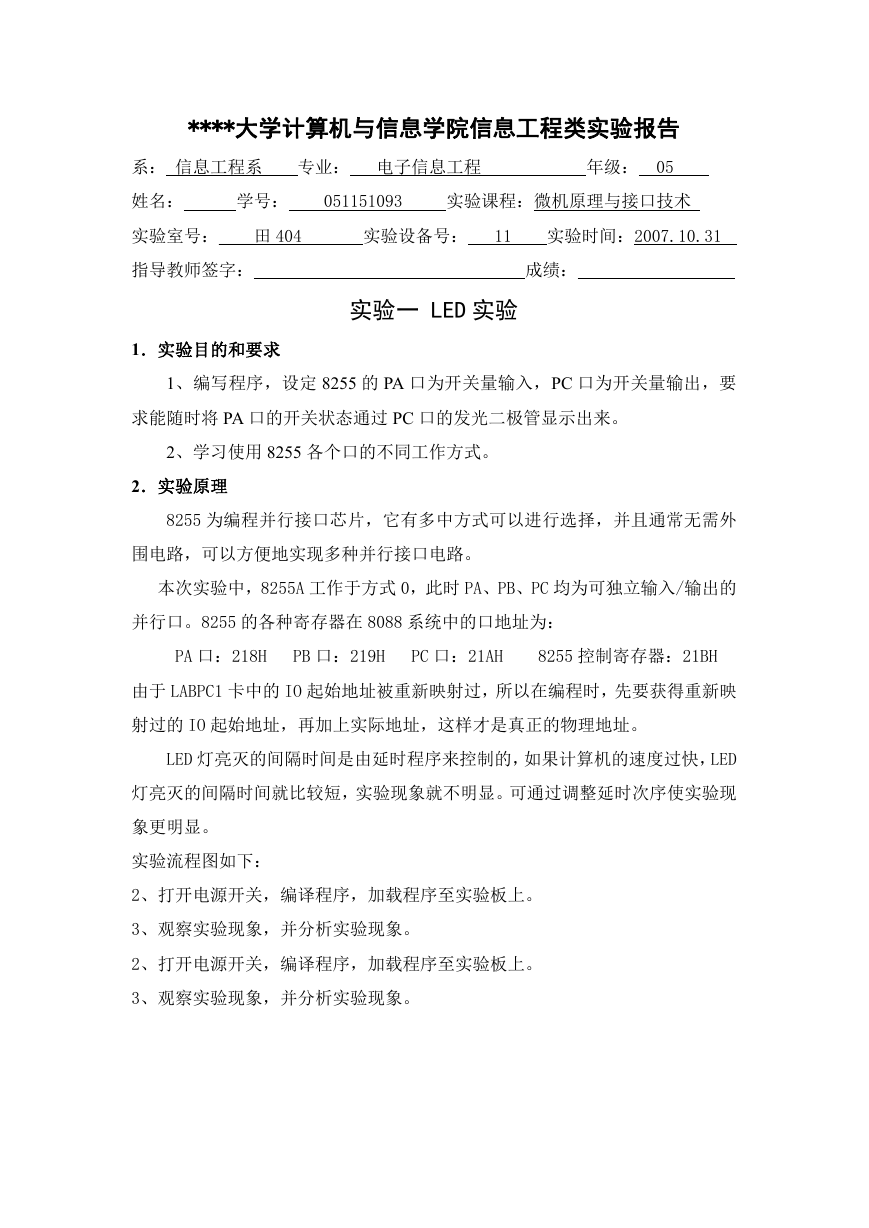

    ****大学计算机与信息学院信息工程类实验报告 系： 信息工程系 专业： 电子信息工程 年级： 05 姓名： 学号： 051151093 实验课程：微机原理与接口技术 实验室号：____田 404 实验设备号： 11 实验时间：2007.10.31 指导教师签字： 成绩： 实验一 LED 实验 1．实验目的和要求 1、编写程序，设定 8255 的 PA 口为开关量输入，PC 口为开关量输出，要 求能随时将 PA 口的开关状态通过 PC 口的发光二极管显示出来。 2、学习使用 8255 各个口的不同工作方式。 2．实验原理 8255 为编程并行接口芯片，它有多中方式可以进行选择，并且通常无需外 围电路，可以方便地实现多种并行接口电路。 本次实验中，8255A 工作于方式 0，此时 PA、PB、PC 均为可独立输入/输出的 并行口。8255 的各种寄存器在 8088 系统中的口地址为： PA 口：218H PB 口：219H PC 口：21AH 8255 控制寄存器：21BH 由于 LABPC1 卡中的 IO 起始地址被重新映射过，所以在编程时，先要获得重新映 射过的 IO 起始地址，再加上实际地址，这样才是真正的物理地址。 LED 灯亮灭的间隔时间是由延时程序来控制的，如果计算机的速度过快，LED 灯亮灭的间隔时间就比较短，实验现象就不明显。可通过调整延时次序使实验现 象更明显。 实验流程图如下： 2、打开电源开关，编译程序，加载程序至实验板上。 3、观察实验现象，并分析实验现象。 2、打开电源开关，编译程序，加载程序至实验板上。 3、观察实验现象，并分析实验现象。

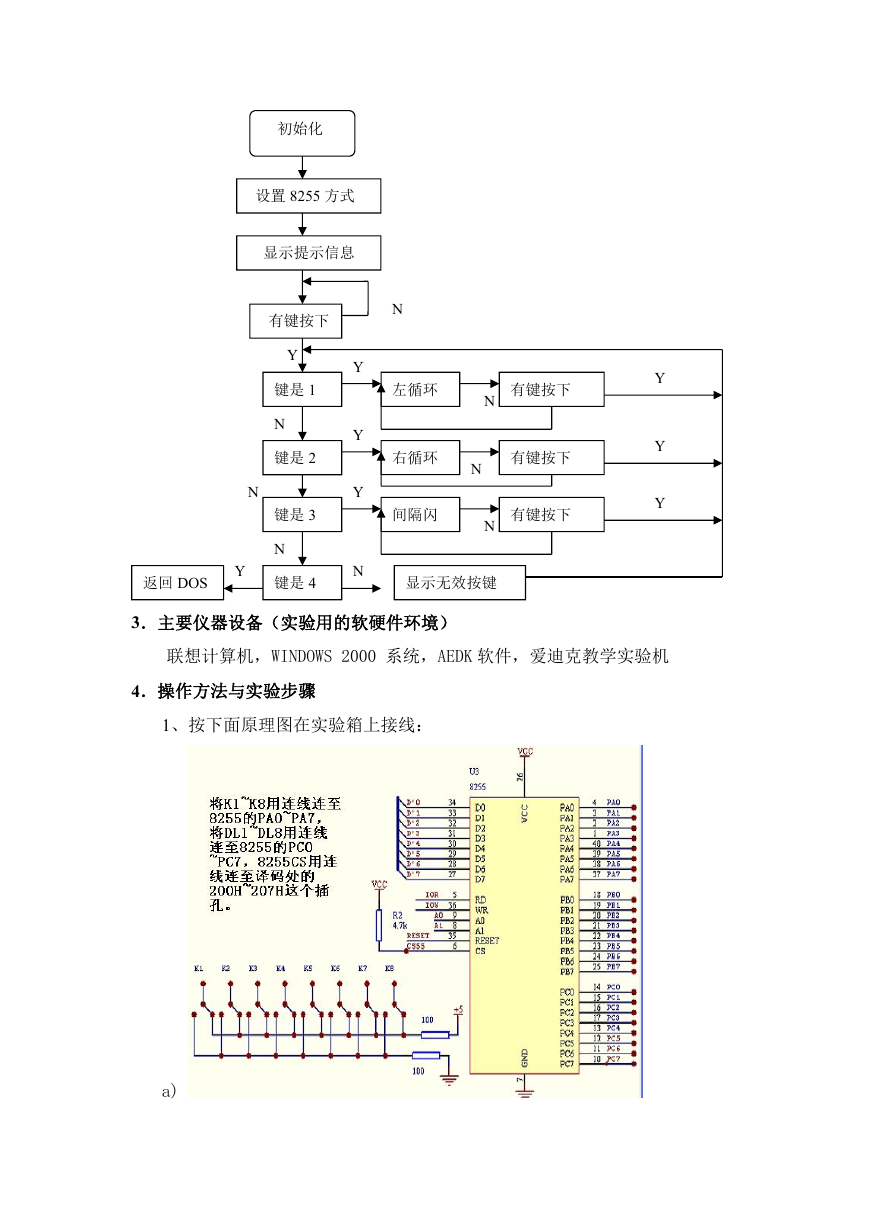

    初始化 设置 8255 方式 显示提示信息 有键按下 N Y 键是 1 N 键是 2 键是 3 N 键是 4 N Y Y Y N 左循环 右循环 N 间隔闪 有键按下 有键按下 有键按下 N N 显示无效按键 Y Y Y 返回 DOS Y 3．主要仪器设备（实验用的软硬件环境） 联想计算机，WINDOWS 2000 系统，AEDK 软件，爱迪克教学实验机 4．操作方法与实验步骤 1、按下面原理图在实验箱上接线： a)

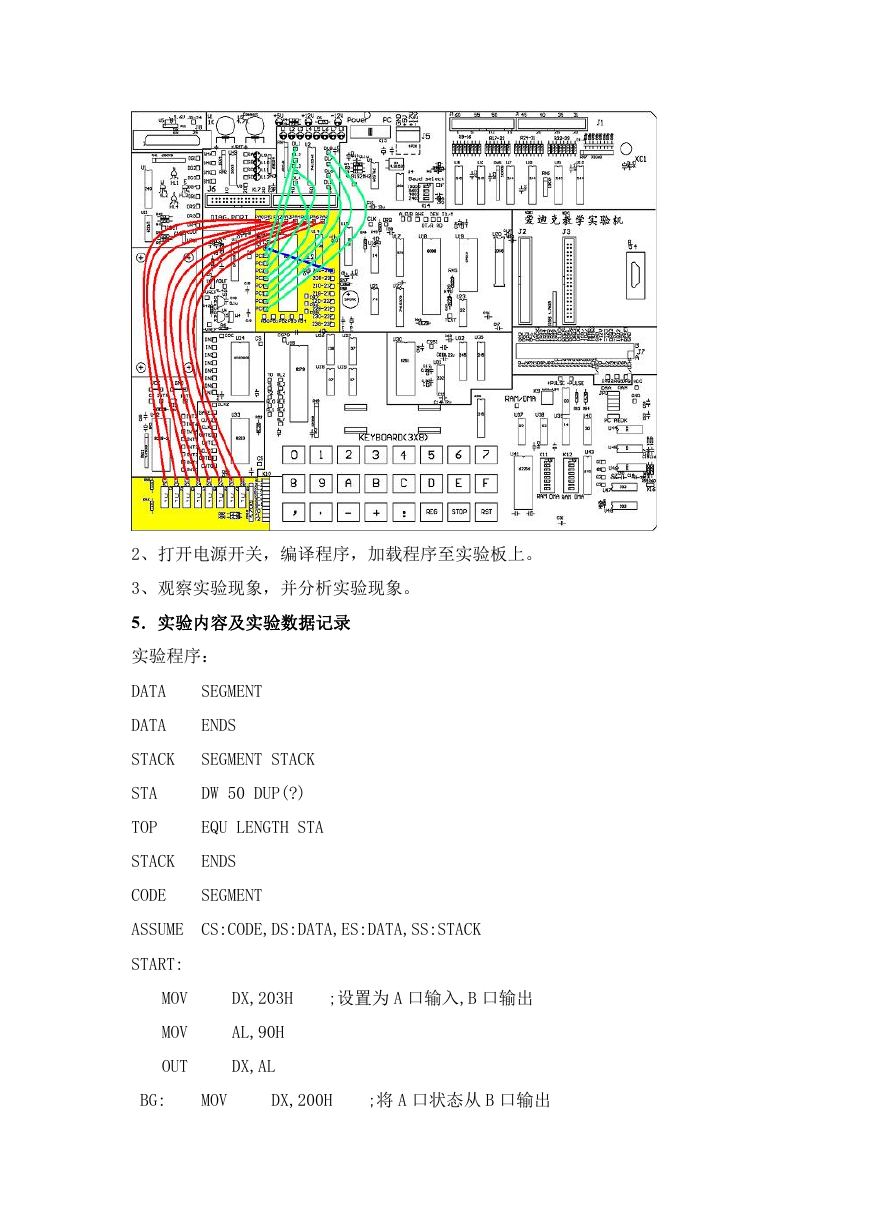

    2、打开电源开关，编译程序，加载程序至实验板上。 3、观察实验现象，并分析实验现象。 5．实验内容及实验数据记录 实验程序： DATA DATA SEGMENT ENDS STACK SEGMENT STACK STA TOP DW 50 DUP(?) EQU LENGTH STA STACK ENDS CODE SEGMENT ASSUME CS:CODE,DS:DATA,ES:DATA,SS:STACK START: MOV MOV OUT DX,203H ;设置为 A 口输入,B 口输出 AL,90H DX,AL BG: MOV DX,200H ;将 A 口状态从 B 口输出
    IN MOV OUT JMP AL,DX DX,202H DX,AL BG CODE ENDS END START 6．实验数据处理与分析 实验中可以观察到拨动开关打开，对应的 LED 就被点亮，拨到开关关，LED 灭。MOV DX,203H ； MOV AL,90H 这两句设置了 A 和 B 的工作为方式 0，A 为输入，B 为输出。 7．质疑、建议、问题讨论 为了使 LED（1……8）不按 K（1……8）开关顺序来亮与灭。可以把读入的 数据 AL，存入内存中，能过数据处理，使用 LED 按新的函数来实现亮与灭。

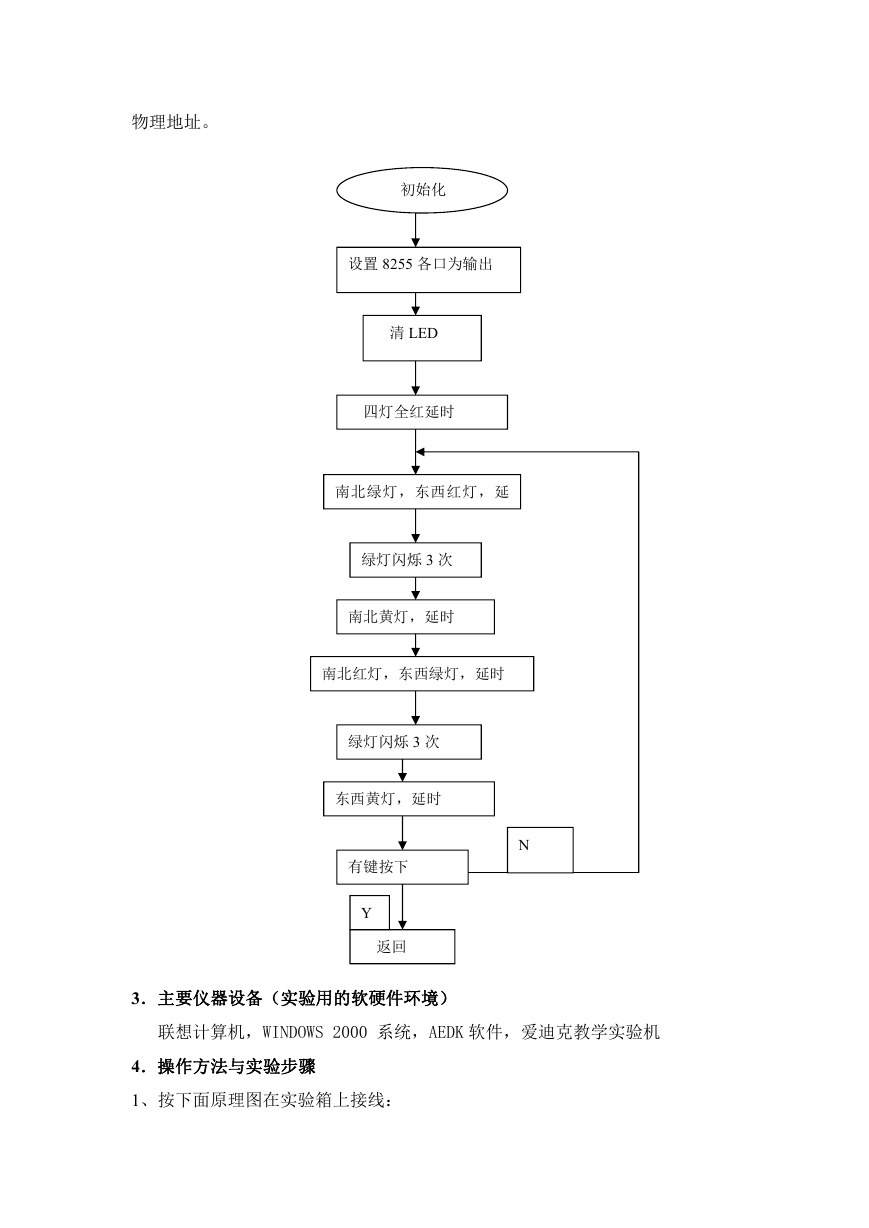

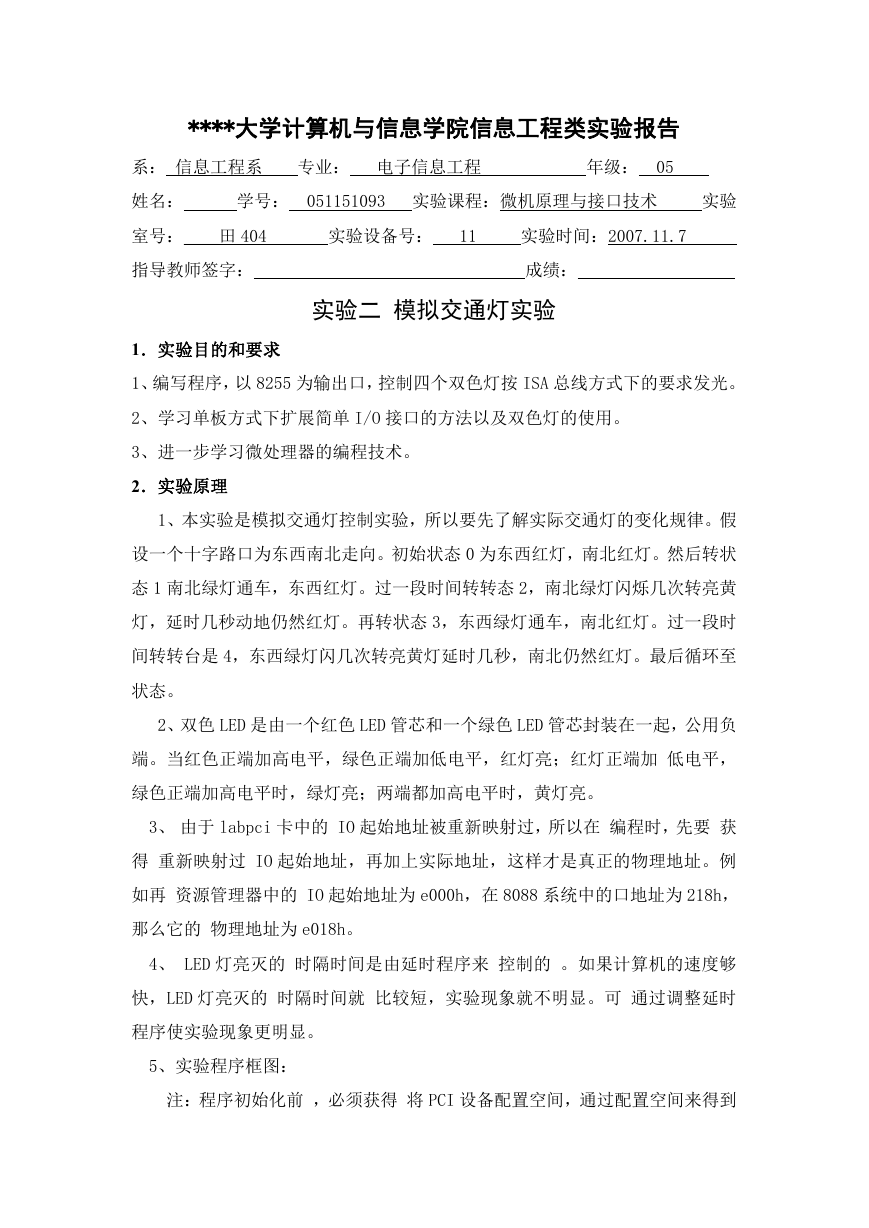

    ****大学计算机与信息学院信息工程类实验报告 系： 信息工程系 专业： 电子信息工程 年级： 05 姓名： 学号： 051151093 实验课程：微机原理与接口技术 实验 室号：____田 404 实验设备号： 11 实验时间：2007.11.7 指导教师签字： 成绩： 实验二 模拟交通灯实验 1．实验目的和要求 1、编写程序，以 8255 为输出口，控制四个双色灯按 ISA 总线方式下的要求发光。 2、学习单板方式下扩展简单 I/O 接口的方法以及双色灯的使用。 3、进一步学习微处理器的编程技术。 2．实验原理 1、本实验是模拟交通灯控制实验，所以要先了解实际交通灯的变化规律。假 设一个十字路口为东西南北走向。初始状态 0 为东西红灯，南北红灯。然后转状 态 1 南北绿灯通车，东西红灯。过一段时间转转态 2，南北绿灯闪烁几次转亮黄 灯，延时几秒动地仍然红灯。再转状态 3，东西绿灯通车，南北红灯。过一段时 间转转台是 4，东西绿灯闪几次转亮黄灯延时几秒，南北仍然红灯。最后循环至 状态。 2、双色 LED 是由一个红色 LED 管芯和一个绿色 LED 管芯封装在一起，公用负 端。当红色正端加高电平，绿色正端加低电平，红灯亮；红灯正端加 低电平， 绿色正端加高电平时，绿灯亮；两端都加高电平时，黄灯亮。 3、 由于 labpci 卡中的 IO 起始地址被重新映射过，所以在 编程时，先要 获 得 重新映射过 IO 起始地址，再加上实际地址，这样才是真正的物理地址。例 如再 资源管理器中的 IO 起始地址为 e000h，在 8088 系统中的口地址为 218h， 那么它的 物理地址为 e018h。 4、 LED 灯亮灭的 时隔时间是由延时程序来 控制的 。如果计算机的速度够 快，LED 灯亮灭的 时隔时间就 比较短，实验现象就不明显。可 通过调整延时 程序使实验现象更明显。 5、实验程序框图： 注：程序初始化前 ，必须获得 将 PCI 设备配置空间，通过配置空间来得到
    物理地址。 初始化 设置 8255 各口为输出 清 LED 四灯全红延时 南北绿灯，东西红灯，延 绿灯闪烁 3 次 南北黄灯，延时 南北红灯，东西绿灯，延时 绿灯闪烁 3 次 东西黄灯，延时 有键按下 Y 返回 N 3．主要仪器设备（实验用的软硬件环境） 联想计算机，WINDOWS 2000 系统，AEDK 软件，爱迪克教学实验机 4．操作方法与实验步骤 1、按下面原理图在实验箱上接线：
