JVC数码摄像机-GY-HM200EC(基本)说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：2.53M 资料格式：pdf 举报版权申诉

第1页 / 共44页

第2页 / 共44页

第3页 / 共44页

第4页 / 共44页

第5页 / 共44页

第6页 / 共44页

第7页 / 共44页

第8页 / 共44页

前言

安全注意事项

核对附件

部件名称

准备工作

安装把手装置

调节腕带

电池充电

装上/取下镜头罩

配置初始设置

可用卡

SD卡的可录制时间（估值）

插入SD卡

拍摄

基本拍摄程序

适用于拍摄的各种功能及录制方法

回放

播放录制的剪辑

连接外部设备

连接外部显示器

将剪辑加载到个人电脑中

网络功能

网络连接功能

其他

菜单屏幕层次结构图

菜单屏幕中的基本操作

显示屏幕

状态屏幕

故障排除

妥善使用本机的注意事项

规格

软件使用许可合同

关于软件的重要通知

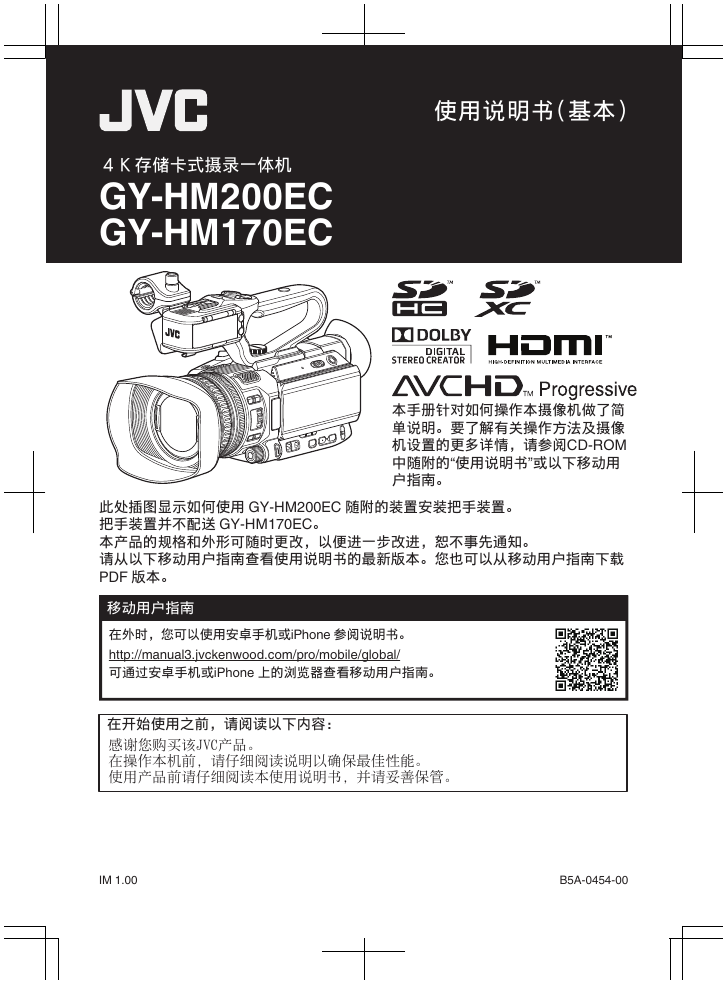

. GY-HM200EC GY-HM170ECPDF CD-ROM“”GY-HM200ECGY-HM170EC.iPhone http://manual3.jvckenwood.com/pro/mobile/global/iPhone IM 1.00B5A-0454-00

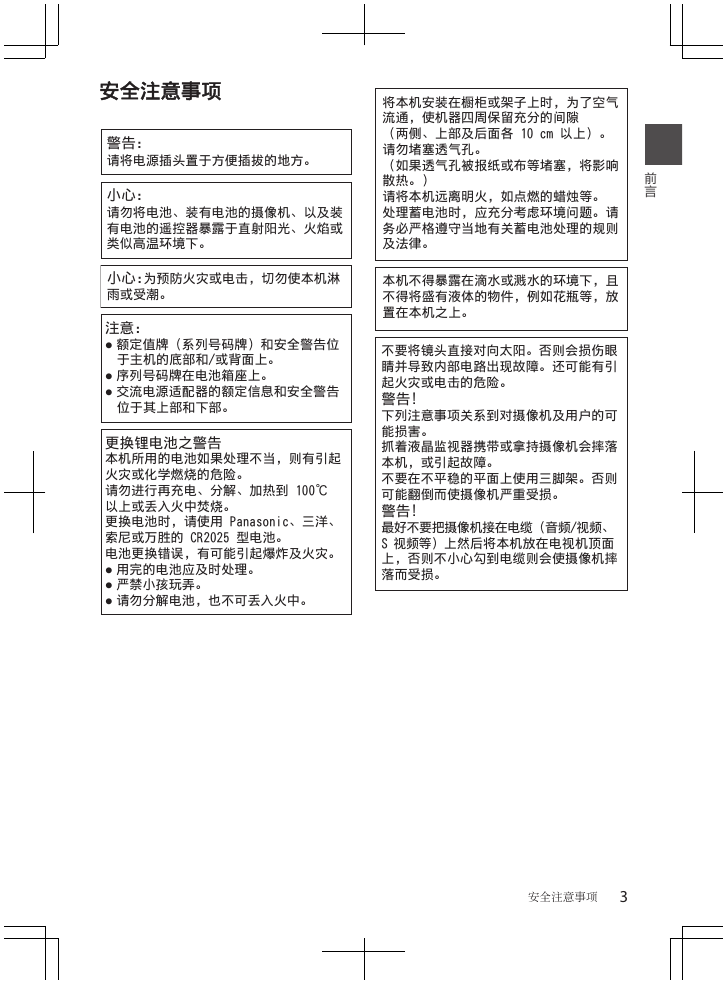

安全注意事项前言 . . 安全注意事项 3

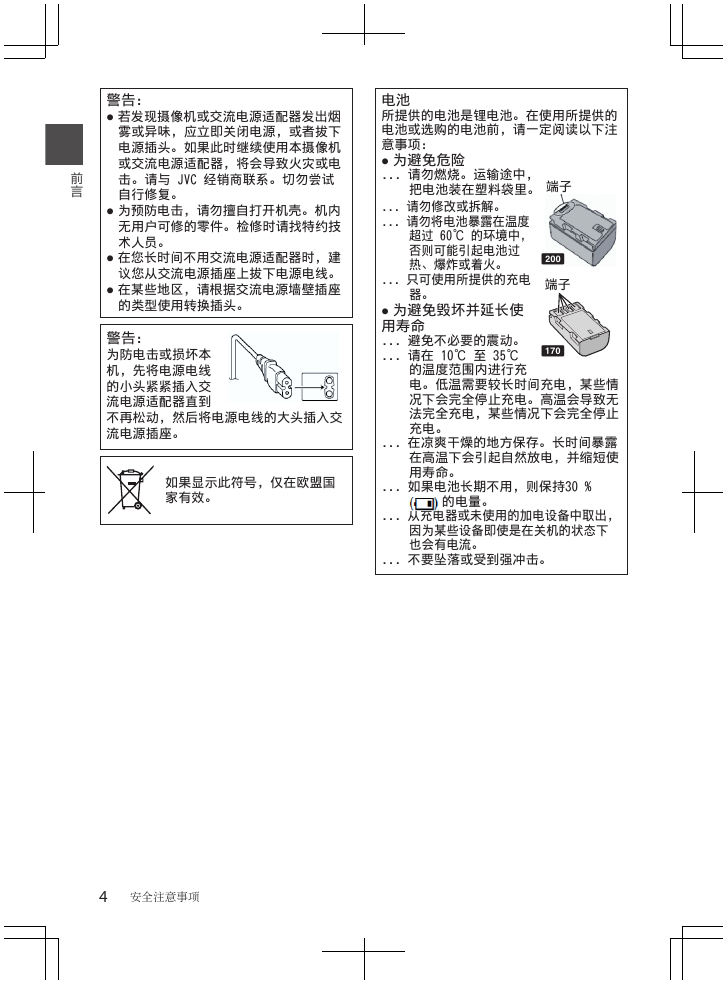

前言 . 4 安全注意事项 . KM

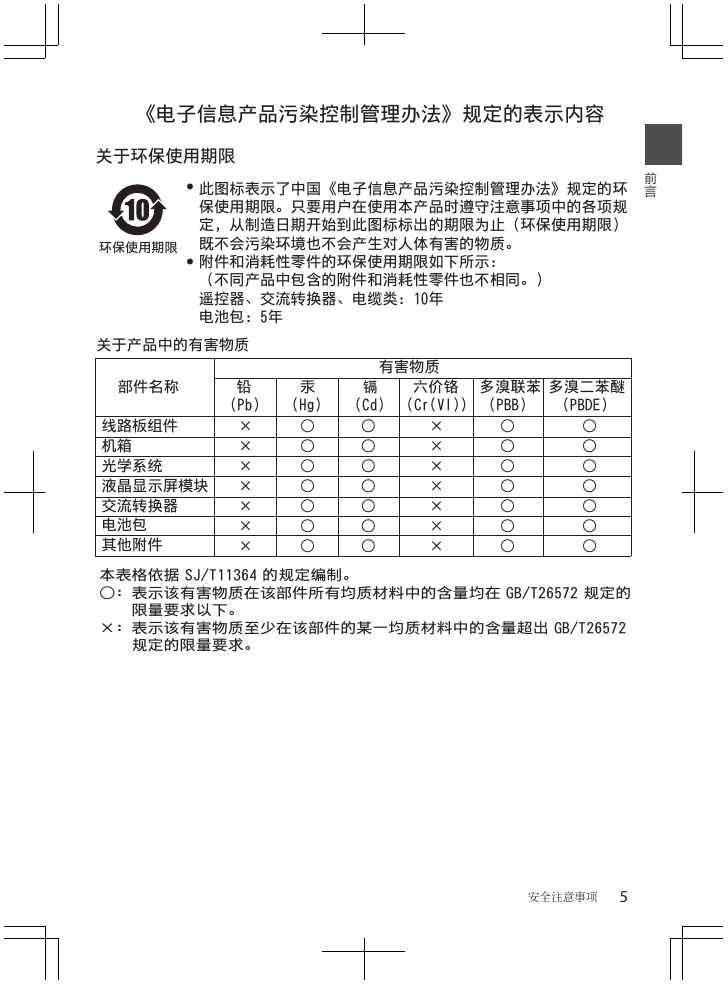

. 前言安全注意事项 5

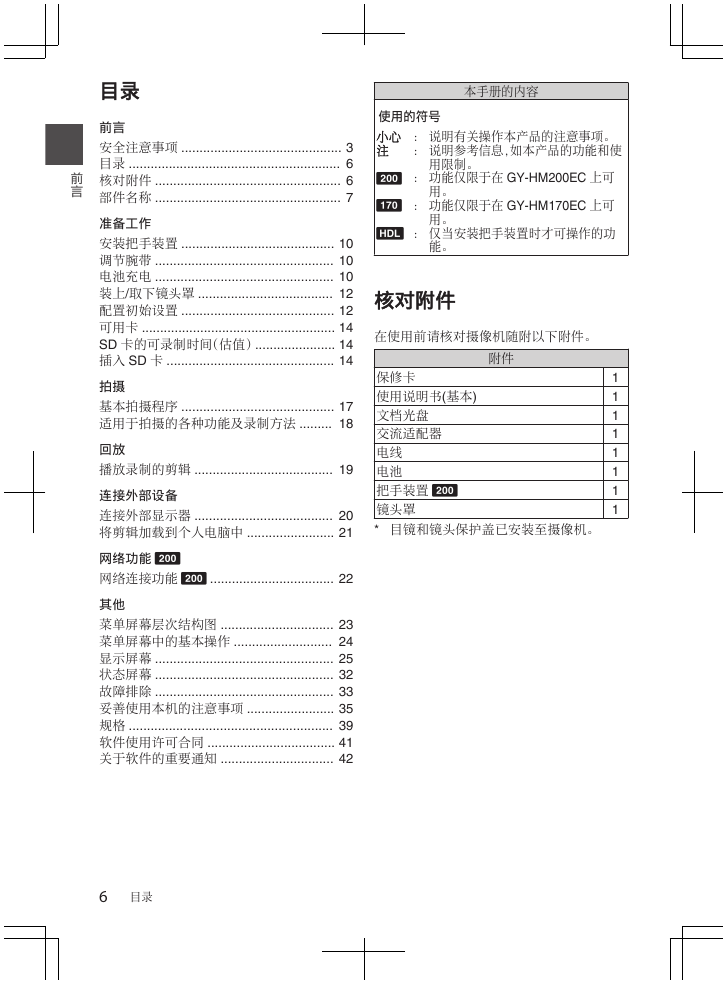

本手册的内容使用的符号小心：说明有关操作本产品的注意事项。注：说明参考信息，如本产品的功能和使 K ：功能仅限于在 GY-HM200EC 上可 M ：功能仅限于在 GY-HM170EC 上可用限制。用。用。 O ：仅当安装把手装置时才可操作的功能。核对附件在使用前请核对摄像机随附以下附件。附件保修卡使用说明书(基本) 文档光盘交流适配器电线电池把手装置 K 镜头罩 * 目镜和镜头保护盖已安装至摄像机。 1 1 1 1 1 1 1 1 前言目录前言安全注意事项 ............................................ 3 目录 .......................................................... 6 核对附件 ................................................... 6 部件名称 ................................................... 7 准备工作安装把手装置 .......................................... 10 调节腕带 ................................................. 10 电池充电 ................................................. 10 装上/取下镜头罩 ..................................... 12 配置初始设置 .......................................... 12 可用卡 ..................................................... 14 SD 卡的可录制时间（估值） ...................... 14 插入 SD 卡 .............................................. 14 拍摄基本拍摄程序 .......................................... 17 适用于拍摄的各种功能及录制方法 ......... 18 回放播放录制的剪辑 ...................................... 19 连接外部设备连接外部显示器 ...................................... 20 将剪辑加载到个人电脑中 ........................ 21 网络功能 K 网络连接功能 K .................................. 22 其他菜单屏幕层次结构图 ............................... 23 菜单屏幕中的基本操作 ........................... 24 显示屏幕 ................................................. 25 状态屏幕 ................................................. 32 故障排除 ................................................. 33 妥善使用本机的注意事项 ........................ 35 规格 ........................................................ 39 软件使用许可合同 ................................... 41 关于软件的重要通知 ............................... 42 6 目录

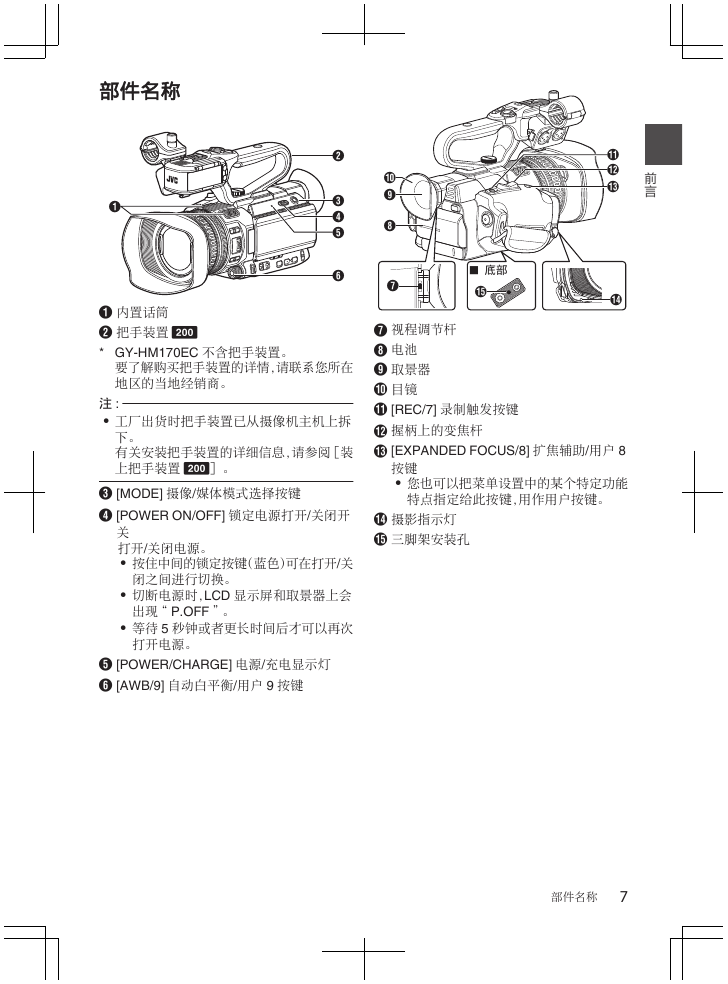

部件名称 . A 内置话筒 B 把手装置 K * GY-HM170EC 不含把手装置。要了解购买把手装置的详情，请联系您所在地区的当地经销商。注 : 0 工厂出货时把手装置已从摄像机主机上拆下。有关安装把手装置的详细信息，请参阅［装上把手装置 K］。 C [MODE] 摄像/媒体模式选择按键 D [POWER ON/OFF] 锁定电源打开/关闭开关打开/关闭电源。 0 按住中间的锁定按键（蓝色）可在打开/关 0 切断电源时，LCD 显示屏和取景器上会 0 等待 5 秒钟或者更长时间后才可以再次闭之间进行切换。出现 “ P.OFF ” 。打开电源。 E [POWER/CHARGE] 电源/充电显示灯 F [AWB/9] 自动白平衡/用户 9 按键前言 . G 视程调节杆 H 电池 I 取景器 J 目镜 K [REC/7] 录制触发按键 L 握柄上的变焦杆 M [EXPANDED FOCUS/8] 扩焦辅助/用户 8 按键 0 您也可以把菜单设置中的某个特定功能特点指定给此按键，用作用户按键。 N 摄影指示灯 O 三脚架安装孔部件名称 7 AFBDECHLKMIJNGoO

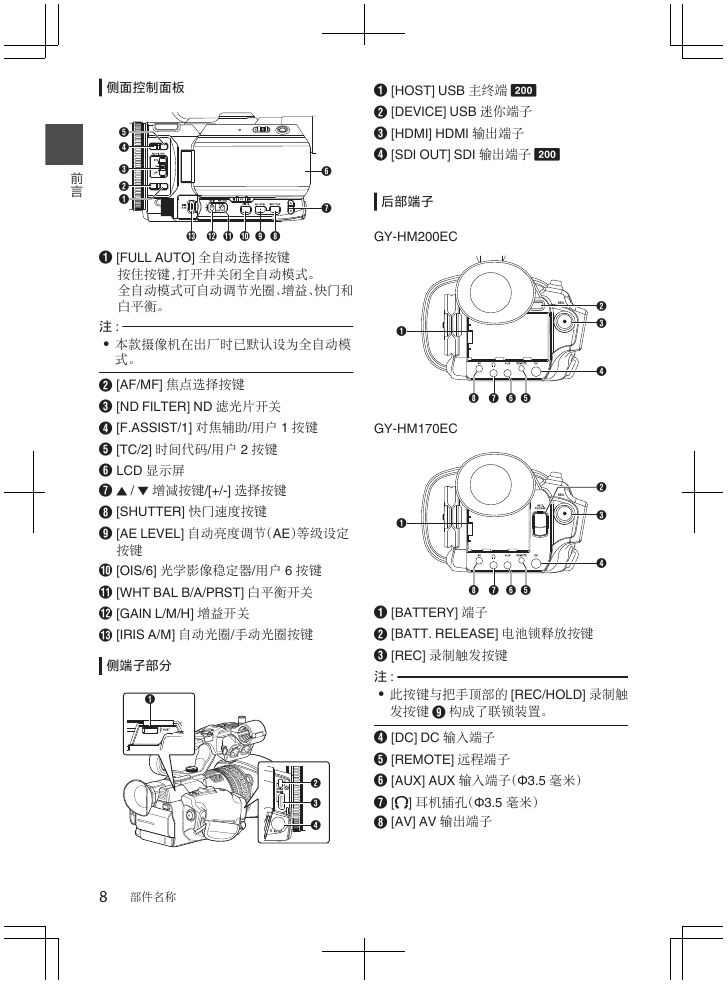

侧面控制面板前言 . A [FULL AUTO] 全自动选择按键按住按键，打开并关闭全自动模式。全自动模式可自动调节光圈、增益、快门和白平衡。注 : 0 本款摄像机在出厂时已默认设为全自动模式。 B [AF/MF] 焦点选择按键 C [ND FILTER] ND 滤光片开关 D [F.ASSIST/1] 对焦辅助/用户 1 按键 E [TC/2] 时间代码/用户 2 按键 F LCD 显示屏 G J / K 增减按键/[+/-] 选择按键 H [SHUTTER] 快门速度按键 I [AE LEVEL] 自动亮度调节（AE）等级设定按键 J [OIS/6] 光学影像稳定器/用户 6 按键 K [WHT BAL B/A/PRST] 白平衡开关 L [GAIN L/M/H] 增益开关 M [IRIS A/M] 自动光圈/手动光圈按键侧端子部分 A [HOST] USB 主终端 K B [DEVICE] USB 迷你端子 C [HDMI] HDMI 输出端子 D [SDI OUT] SDI 输出端子 K 后部端子 GY-HM200EC . GY-HM170EC . A [BATTERY] 端子 B [BATT. RELEASE] 电池锁释放按键 C [REC] 录制触发按键注 : 0 此按键与把手顶部的 [REC/HOLD] 录制触发按键 I 构成了联锁装置。 D [DC] DC 输入端子 E [REMOTE] 远程端子 F [AUX] AUX 输入端子（Φ3.5 毫米） G [x] 耳机插孔（Φ3.5 毫米） H [AV] AV 输出端子 . 8 部件名称 BFGDCMJIHLKEAADCBCBDAGFEHCBDAGFEH
