JVC数码摄像机-GY-HM200EC说明书.pdf

发布时间：2022-05-20 发布人：admin 分类：说明书资料大小：12.11M 资料格式：pdf 举报版权申诉

第1页 / 共180页

第2页 / 共180页

第3页 / 共180页

第4页 / 共180页

第5页 / 共180页

第6页 / 共180页

第7页 / 共180页

第8页 / 共180页

前言

安全注意事项

主要功能特点

妥善使用本机的注意事项

工作模式

部件名称

侧面控制面板

侧端子部分

后部端子

LCD显示屏

把手装置

镜头部分

基本系统图

准备工作

使用前的设置和调节

装上把手装置

调节腕带

安装外部话筒

装上/取下镜头盖

装上/取下镜头罩

安装三角架

电源

使用电池组

使用交流电源（直流输入电源）

电源状态显示

打开/关闭电源

初始设置

LCD显示屏和取景器上的显示内容

显示屏幕

状态屏幕

USB模式屏幕

远程编辑模式屏幕

警告显示

调整LCD显示屏和取景器

调整LCD显示屏

调整取景器

为用户按键指定功能

摄影指示灯

SD卡

可用卡

格式化（初始化）SD卡

恢复SD卡

录制到SD卡上的剪辑

操作锁定功能

拍摄

基本拍摄程序

选择系统清晰度、文件格式和视频格式

变焦操作

对焦操作

由面部检测调整对焦

调整亮度

调整光圈

设置增益

设置电子快门

设置ND滤光片

调节白平衡

调节摄像机影像

使用影像稳定器

音频录制

在录制过程中用耳机监控音频声音

时间码和用户位

设置时间码生成器

设置用户位

设置斑马纹

立即查看录制的视频（剪辑查看）

在两种不同的分辨率模式下进行同时录制

串联录制

双录

备份录制

特殊录制

预录制

剪辑连续录制

帧录制

间隔录制

自由分割剪辑（Clip Cutter Trig）

回放

播放录制的剪辑

缩略图屏幕

操作

回放

删除剪辑

添加/删除OK标记

选择多个剪辑并对它们执行操作

随机选择多个剪辑

连续选择多个剪辑

修剪录制的剪辑

菜单显示和详细设置

菜单屏幕中的基本操作

菜单屏幕的显示和说明

使用软件键盘输入文字

菜单屏幕层次结构图

摄像机功能菜单

用户开关选择项目

摄像机调整菜单

细节/调整项目

白平衡项目

TC/UB菜单

LCD/VF菜单

拍摄辅助项目

标记设置项目

显示设置项目

视频/音频设置菜单

视频设置项目

音频设置项目

系统菜单

记录设置项目

网络/设置项目

添加/编辑频繁使用的菜单项目（常用菜单项）

添加菜单项目至常用菜单项

编辑常用菜单项

显示/状态屏幕

摄像模式下的显示屏幕

媒体模式下的显示屏幕

状态屏幕

摄像功能特点

标记和安全区显示（仅限摄像模式）

彩条输出

配置设置文件

保存设置文件

加载设置文件

连接外部设备

连接外部显示器

连接耳机

连接有线遥控器

将剪辑加载到个人电脑中

连接到网络

网络连接功能

网络连接预备工作

工作环境

摄像机网络连接设置

通过无线局域网进行连接

通过有线局域网进行连接

通过手机适配器进行连接

导入元数据

元数据准备工作

配置服务器以便下载

导入元数据

上传已录制的视频剪辑

配置 FTP 服务器以便上传

上传视频剪辑

通过网络浏览器进行连接

编辑元数据

规划元数据

剪辑元数据

通过网络浏览器上传录制的片段

远程观看功能

工作程序

摄像机控制功能

通过浏览器配置设置

更改查看远程功能设置

更改连接设置

更改元数据服务器设置

更改剪辑服务器设置

更改网络流媒体设置

管理网络连接设置文件

保存连接设置文件

读取连接设置文件

删除连接设置

执行实时流媒体

设置分布

开始分布

其他

错误信息和相应操作

FTP 传输错误清单

实时流媒体错误信息显示清单

摄影指示灯闪烁

警告音

故障排除

规格

索引

软件使用许可合同

关于软件的重要通知

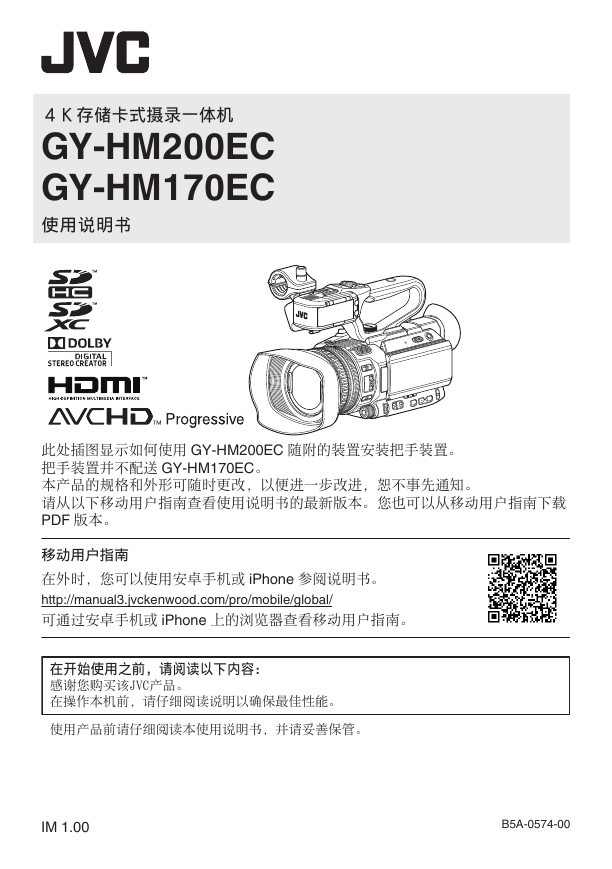

. ４Ｋ存储卡式摄录一体机 GY-HM200EC GY-HM170EC 使用说明书 . 此处插图显示如何使用 GY-HM200EC 随附的装置安装把手装置。把手装置并不配送 GY-HM170EC。本产品的规格和外形可随时更改，以便进一步改进，恕不事先通知。请从以下移动用户指南查看使用说明书的最新版本。您也可以从移动用户指南下载 PDF 版本。移动用户指南在外时，您可以使用安卓手机或 iPhone 参阅说明书。 http://manual3.jvckenwood.com/pro/mobile/global/ 可通过安卓手机或 iPhone 上的浏览器查看移动用户指南。 . IM 1.00 B5A-0574-00

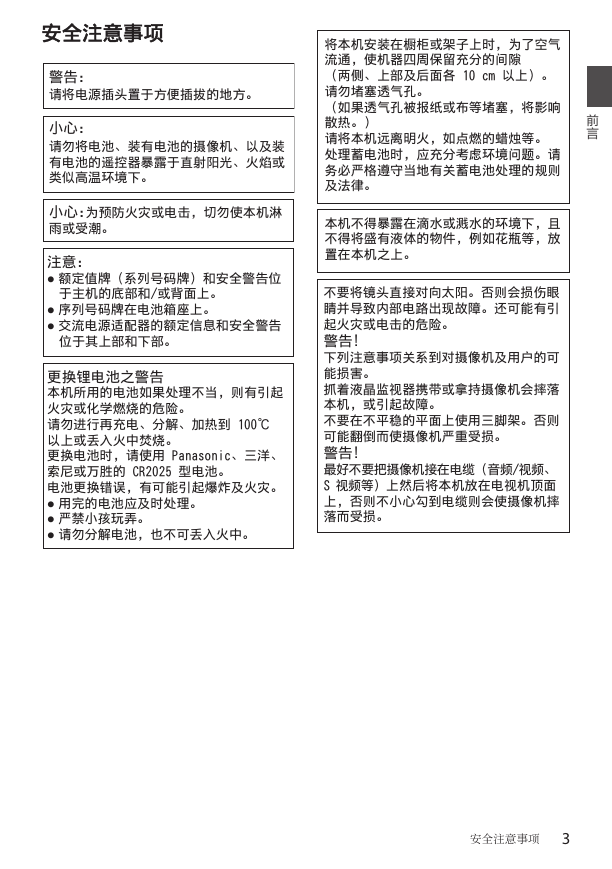

安全注意事项前言 . . 安全注意事项 3

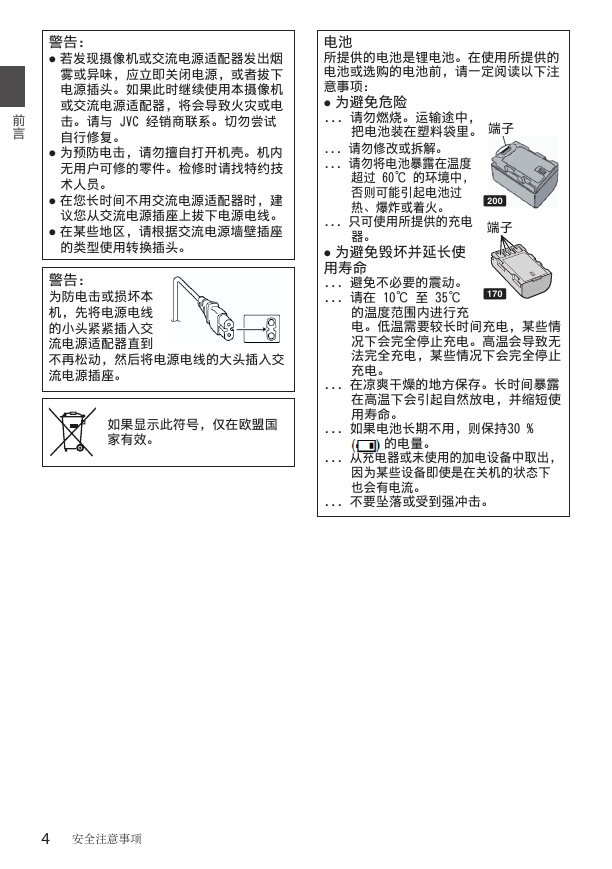

前言 . 4 安全注意事项 . KM

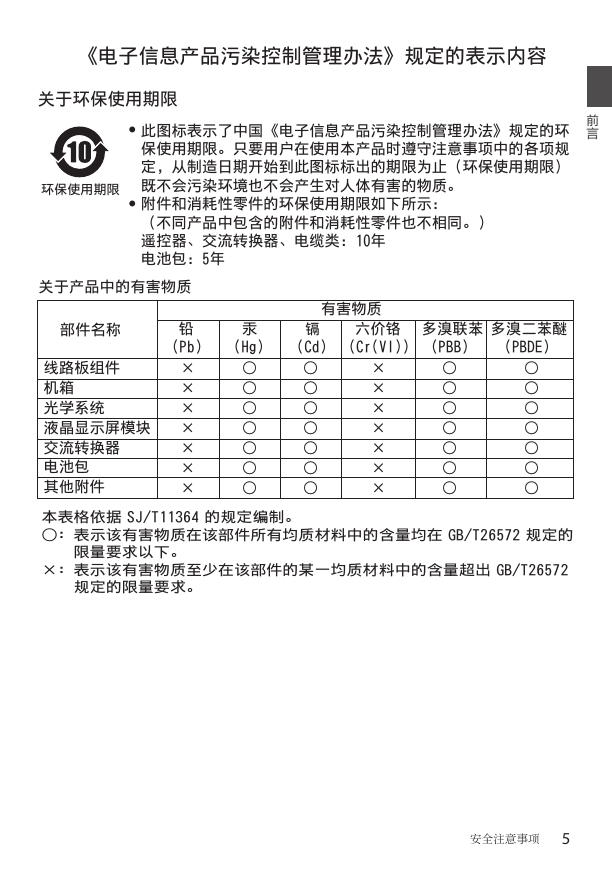

. 前言安全注意事项 5

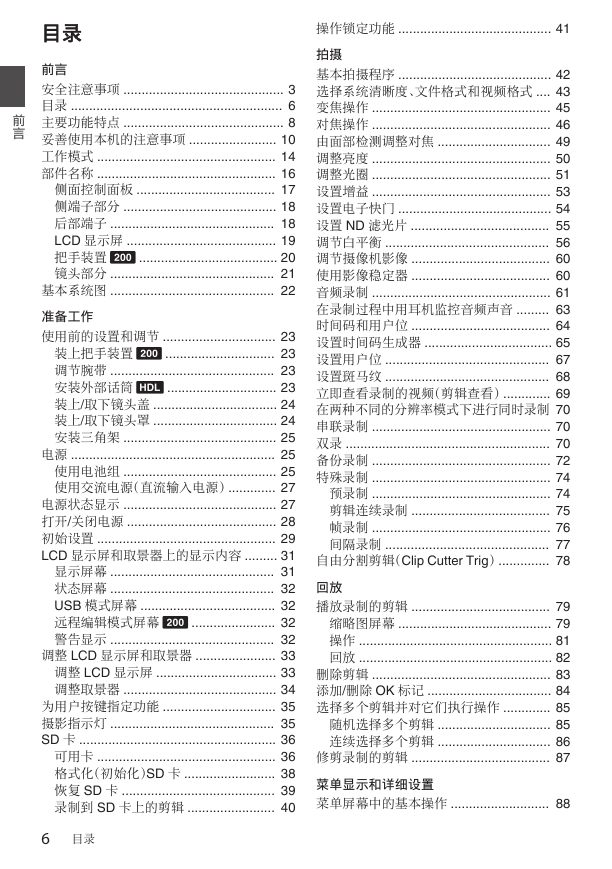

前言目录前言安全注意事项 ............................................ 3 目录 .......................................................... 6 主要功能特点 ............................................ 8 妥善使用本机的注意事项 ........................ 10 工作模式 ................................................. 14 部件名称 ................................................. 16 侧面控制面板 ...................................... 17 侧端子部分 .......................................... 18 后部端子 ............................................. 18 LCD 显示屏 ......................................... 19 把手装置 K ...................................... 20 镜头部分 ............................................. 21 基本系统图 ............................................. 22 准备工作使用前的设置和调节 ............................... 23 装上把手装置 K .............................. 23 调节腕带 ............................................. 23 安装外部话筒 O .............................. 23 装上/取下镜头盖 .................................. 24 装上/取下镜头罩 .................................. 24 安装三角架 .......................................... 25 电源 ........................................................ 25 使用电池组 .......................................... 25 使用交流电源（直流输入电源） ............. 27 电源状态显示 .......................................... 27 打开/关闭电源 ......................................... 28 初始设置 ................................................. 29 LCD 显示屏和取景器上的显示内容 ......... 31 显示屏幕 ............................................. 31 状态屏幕 ............................................. 32 USB 模式屏幕 ..................................... 32 远程编辑模式屏幕 K ....................... 32 警告显示 ............................................. 32 调整 LCD 显示屏和取景器 ...................... 33 调整 LCD 显示屏 ................................. 33 调整取景器 .......................................... 34 为用户按键指定功能 ............................... 35 摄影指示灯 ............................................. 35 SD 卡 ...................................................... 36 可用卡 ................................................. 36 格式化（初始化）SD 卡 ......................... 38 恢复 SD 卡 .......................................... 39 录制到 SD 卡上的剪辑 ........................ 40 6 目录操作锁定功能 .......................................... 41 拍摄基本拍摄程序 .......................................... 42 选择系统清晰度、文件格式和视频格式 .... 43 变焦操作 ................................................. 45 对焦操作 ................................................. 46 由面部检测调整对焦 ............................... 49 调整亮度 ................................................. 50 调整光圈 ................................................. 51 设置增益 ................................................. 53 设置电子快门 .......................................... 54 设置 ND 滤光片 ...................................... 55 调节白平衡 ............................................. 56 调节摄像机影像 ...................................... 60 使用影像稳定器 ...................................... 60 音频录制 ................................................. 61 在录制过程中用耳机监控音频声音 ......... 63 时间码和用户位 ...................................... 64 设置时间码生成器 ................................... 65 设置用户位 ............................................. 67 设置斑马纹 ............................................. 68 立即查看录制的视频（剪辑查看） ............. 69 在两种不同的分辨率模式下进行同时录制 70 串联录制 ................................................. 70 双录 ........................................................ 70 备份录制 ................................................. 72 特殊录制 ................................................. 74 预录制 ................................................. 74 剪辑连续录制 ...................................... 75 帧录制 ................................................. 76 间隔录制 ............................................. 77 自由分割剪辑（Clip Cutter Trig） .............. 78 回放播放录制的剪辑 ...................................... 79 缩略图屏幕 .......................................... 79 操作 ..................................................... 81 回放 ..................................................... 82 删除剪辑 ................................................. 83 添加/删除 OK 标记 .................................. 84 选择多个剪辑并对它们执行操作 ............. 85 随机选择多个剪辑 ............................... 85 连续选择多个剪辑 ............................... 86 修剪录制的剪辑 ...................................... 87 菜单显示和详细设置菜单屏幕中的基本操作 ........................... 88

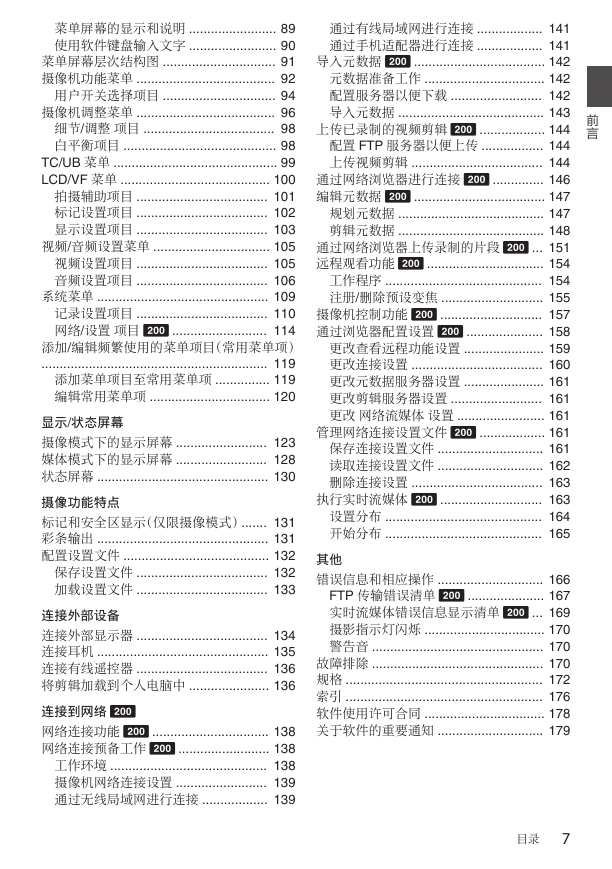

菜单屏幕的显示和说明 ........................ 89 使用软件键盘输入文字 ........................ 90 菜单屏幕层次结构图 ............................... 91 摄像机功能菜单 ...................................... 92 用户开关选择项目 ............................... 94 摄像机调整菜单 ...................................... 96 细节/调整项目 .................................... 98 白平衡项目 .......................................... 98 TC/UB 菜单 ............................................. 99 LCD/VF 菜单 ......................................... 100 拍摄辅助项目 .................................... 101 标记设置项目 .................................... 102 显示设置项目 .................................... 103 视频/音频设置菜单 ................................ 105 视频设置项目 .................................... 105 音频设置项目 .................................... 106 系统菜单 ............................................... 109 记录设置项目 .................................... 110 网络/设置项目 K .......................... 114 添加/编辑频繁使用的菜单项目（常用菜单项） .............................................................. 119 添加菜单项目至常用菜单项 ............... 119 编辑常用菜单项 ................................. 120 显示/状态屏幕摄像模式下的显示屏幕 ......................... 123 媒体模式下的显示屏幕 ......................... 128 状态屏幕 ............................................... 130 摄像功能特点标记和安全区显示（仅限摄像模式） ....... 131 彩条输出 ............................................... 131 配置设置文件 ........................................ 132 保存设置文件 .................................... 132 加载设置文件 .................................... 133 连接外部设备连接外部显示器 .................................... 134 连接耳机 ............................................... 135 连接有线遥控器 .................................... 136 将剪辑加载到个人电脑中 ...................... 136 连接到网络 K 网络连接功能 K ................................ 138 网络连接预备工作 K ......................... 138 工作环境 ........................................... 138 摄像机网络连接设置 ......................... 139 通过无线局域网进行连接 .................. 139 前言通过有线局域网进行连接 .................. 141 通过手机适配器进行连接 .................. 141 导入元数据 K .................................... 142 元数据准备工作 ................................. 142 配置服务器以便下载 ......................... 142 导入元数据 ........................................ 143 上传已录制的视频剪辑 K .................. 144 配置 FTP 服务器以便上传 ................. 144 上传视频剪辑 .................................... 144 通过网络浏览器进行连接 K .............. 146 编辑元数据 K .................................... 147 规划元数据 ........................................ 147 剪辑元数据 ........................................ 148 通过网络浏览器上传录制的片段 K ... 151 远程观看功能 K ................................ 154 工作程序 ........................................... 154 注册/删除预设变焦 ............................ 155 摄像机控制功能 K ............................ 157 通过浏览器配置设置 K ..................... 158 更改查看远程功能设置 ...................... 159 更改连接设置 .................................... 160 更改元数据服务器设置 ...................... 161 更改剪辑服务器设置 ......................... 161 更改网络流媒体设置 ........................ 161 管理网络连接设置文件 K .................. 161 保存连接设置文件 ............................. 161 读取连接设置文件 ............................. 162 删除连接设置 .................................... 163 执行实时流媒体 K ............................ 163 设置分布 ........................................... 164 开始分布 ........................................... 165 其他错误信息和相应操作 ............................. 166 FTP 传输错误清单 K ..................... 167 实时流媒体错误信息显示清单 K ... 169 摄影指示灯闪烁 ................................. 170 警告音 ............................................... 170 故障排除 ............................................... 170 规格 ...................................................... 172 索引 ...................................................... 176 软件使用许可合同 ................................. 178 关于软件的重要通知 ............................. 179 目录 7

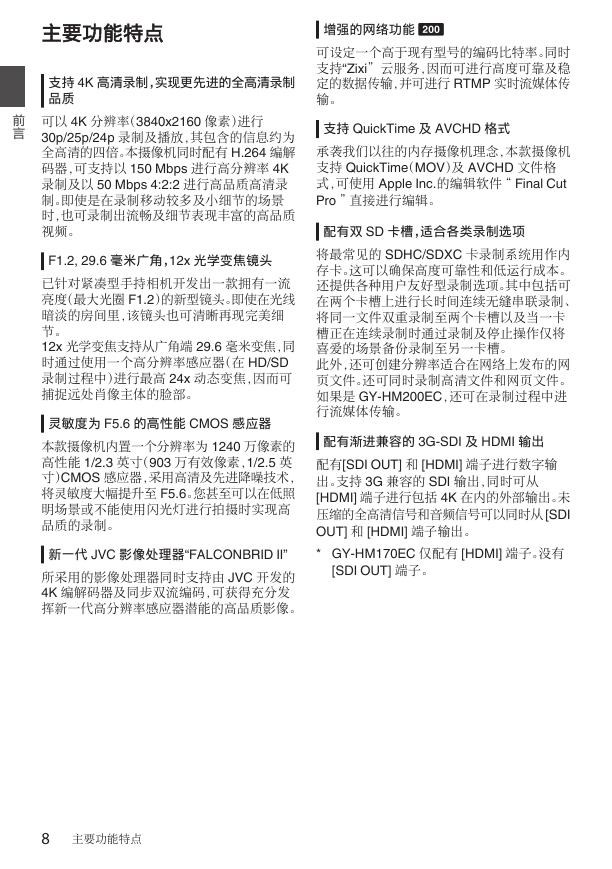

前言主要功能特点支持 4K 高清录制，实现更先进的全高清录制品质可以 4K 分辨率（3840x2160 像素）进行 30p/25p/24p 录制及播放，其包含的信息约为全高清的四倍。本摄像机同时配有 H.264 编解码器，可支持以 150 Mbps 进行高分辨率 4K 录制及以 50 Mbps 4:2:2 进行高品质高清录制。即使是在录制移动较多及小细节的场景时，也可录制出流畅及细节表现丰富的高品质视频。 F1.2, 29.6 毫米广角，12x 光学变焦镜头已针对紧凑型手持相机开发出一款拥有一流亮度（最大光圈 F1.2）的新型镜头。即使在光线暗淡的房间里，该镜头也可清晰再现完美细节。 12x 光学变焦支持从广角端 29.6 毫米变焦，同时通过使用一个高分辨率感应器（在 HD/SD 录制过程中）进行最高 24x 动态变焦，因而可捕捉远处肖像主体的脸部。灵敏度为 F5.6 的高性能 CMOS 感应器本款摄像机内置一个分辨率为 1240 万像素的高性能 1/2.3 英寸（903 万有效像素，1/2.5 英寸）CMOS 感应器，采用高清及先进降噪技术，将灵敏度大幅提升至 F5.6。您甚至可以在低照明场景或不能使用闪光灯进行拍摄时实现高品质的录制。新一代 JVC 影像处理器“FALCONBRID II” 所采用的影像处理器同时支持由 JVC 开发的 4K 编解码器及同步双流编码，可获得充分发挥新一代高分辨率感应器潜能的高品质影像。增强的网络功能 K 可设定一个高于现有型号的编码比特率。同时支持“Zixi”云服务，因而可进行高度可靠及稳定的数据传输，并可进行 RTMP 实时流媒体传输。支持 QuickTime 及 AVCHD 格式承袭我们以往的内存摄像机理念，本款摄像机支持 QuickTime（MOV）及 AVCHD 文件格式，可使用 Apple Inc.的编辑软件 “ Final Cut Pro ” 直接进行编辑。配有双 SD 卡槽，适合各类录制选项将最常见的 SDHC/SDXC 卡录制系统用作内存卡。这可以确保高度可靠性和低运行成本。还提供各种用户友好型录制选项。其中包括可在两个卡槽上进行长时间连续无缝串联录制、将同一文件双重录制至两个卡槽以及当一卡槽正在连续录制时通过录制及停止操作仅将喜爱的场景备份录制至另一卡槽。此外，还可创建分辨率适合在网络上发布的网页文件。还可同时录制高清文件和网页文件。如果是 GY-HM200EC，还可在录制过程中进行流媒体传输。配有渐进兼容的 3G-SDI 及 HDMI 输出配有[SDI OUT] 和 [HDMI] 端子进行数字输出。支持 3G 兼容的 SDI 输出，同时可从 [HDMI] 端子进行包括 4K 在内的外部输出。未压缩的全高清信号和音频信号可以同时从 [SDI OUT] 和 [HDMI] 端子输出。 * GY-HM170EC 仅配有 [HDMI] 端子。没有 [SDI OUT] 端子。 8 主要功能特点
