高速公路车辆收费管理系统需求分析引言对软件需求完全理解对于软件开发工作的成功是至关重要的，需求说明的任务是发现、规范的过程，有利于提高软件开发过程中的能见度，便于对软件开发人员、维护人员、管理人员之间的交流、协作，并作为工作成果的原始依据，并且在向潜在用户传递软件功能、性能需求，使其能够判断该软件是否与自己的需求相关。编写目的本需求是对收费站管理系统的各个功能模块的开发途径和应用方法的分析。目的是通过阅读本需求，了解收费站管理系统各个功能模块。本文档的阅读对象本软件的操作使用人员，如管理员，收费员等。背景软件名称：高速公路收费站管理系统任务提出者：开发者：江西师范大学软件学院 01 级软件〈3〉班系统开发小组用户：江西高速公路段一、系统总体设计 1.1 系统概述 1.1.1 工程范围本工程项目范围包括一个开放式收费站 5 条收费车型的微机收费系统。本收费系统采用收费站、收费车型二级计算机管理体系的开放式收费管理方式，数据系统、软件平台和管理模式在设计上充分考虑到业主公司在未来有可能扩展或变更系统配置。本工程内容主要包括：收费站计算机系统；收费车型计算机系统；财务数据管理 1.1. 2 收费方式本项目采用人工收费的方式进行。收费系统采用计算机综合管理，车型控制，收费过程控制，收费数据. 1.1. 3 管理模式系统采用二级管理模式，既收费站站级管理和收费车型现场管理。

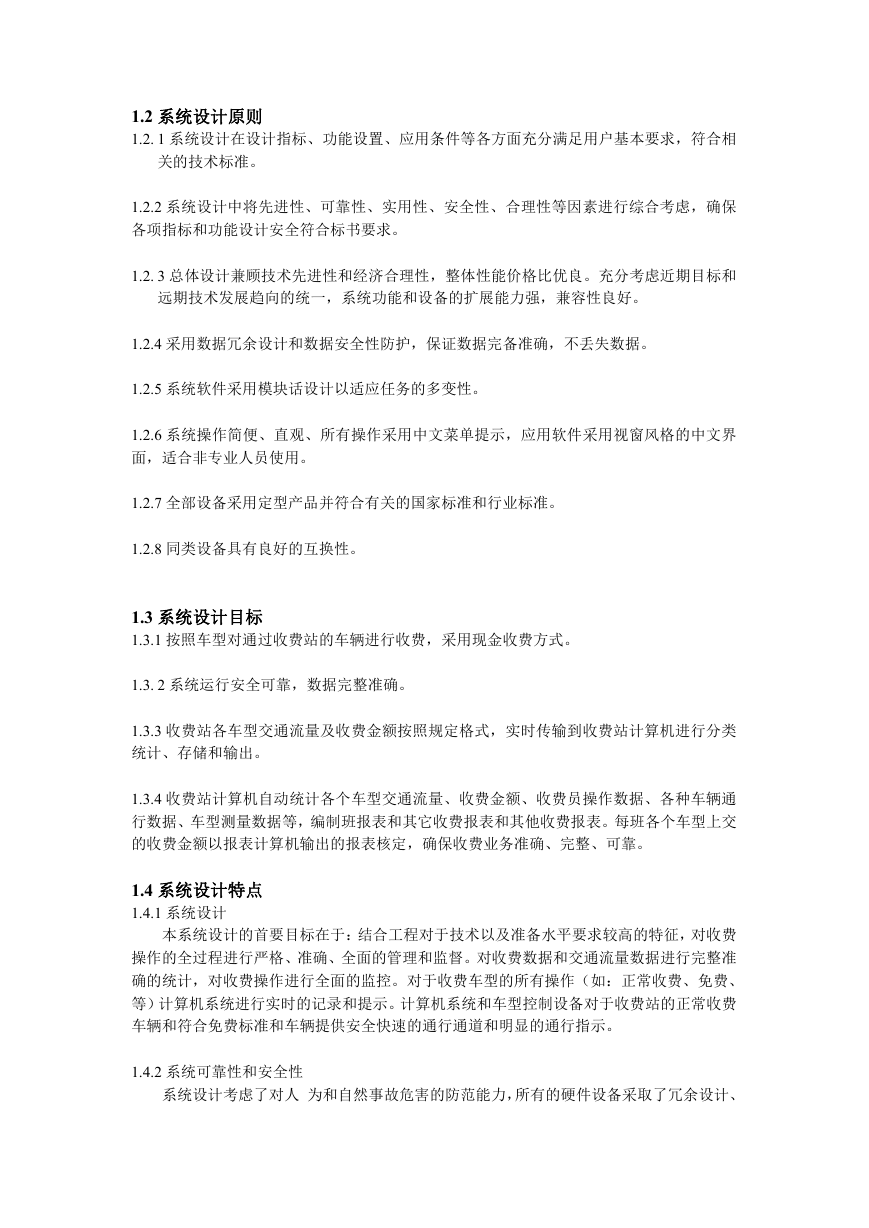

1.2 系统设计原则 1.2. 1 系统设计在设计指标、功能设置、应用条件等各方面充分满足用户基本要求，符合相关的技术标准。 1.2.2 系统设计中将先进性、可靠性、实用性、安全性、合理性等因素进行综合考虑，确保各项指标和功能设计安全符合标书要求。 1.2. 3 总体设计兼顾技术先进性和经济合理性，整体性能价格比优良。充分考虑近期目标和远期技术发展趋向的统一，系统功能和设备的扩展能力强，兼容性良好。 1.2.4 采用数据冗余设计和数据安全性防护，保证数据完备准确，不丢失数据。 1.2.5 系统软件采用模块话设计以适应任务的多变性。 1.2.6 系统操作简便、直观、所有操作采用中文菜单提示，应用软件采用视窗风格的中文界面，适合非专业人员使用。 1.2.7 全部设备采用定型产品并符合有关的国家标准和行业标准。 1.2.8 同类设备具有良好的互换性。 1.3 系统设计目标 1.3.1 按照车型对通过收费站的车辆进行收费，采用现金收费方式。 1.3. 2 系统运行安全可靠，数据完整准确。 1.3.3 收费站各车型交通流量及收费金额按照规定格式，实时传输到收费站计算机进行分类统计、存储和输出。 1.3.4 收费站计算机自动统计各个车型交通流量、收费金额、收费员操作数据、各种车辆通行数据、车型测量数据等，编制班报表和其它收费报表和其他收费报表。每班各个车型上交的收费金额以报表计算机输出的报表核定，确保收费业务准确、完整、可靠。 1.4 系统设计特点 1.4.1 系统设计本系统设计的首要目标在于：结合工程对于技术以及准备水平要求较高的特征，对收费操作的全过程进行严格、准确、全面的管理和监督。对收费数据和交通流量数据进行完整准确的统计，对收费操作进行全面的监控。对于收费车型的所有操作（如：正常收费、免费、等）计算机系统进行实时的记录和提示。计算机系统和车型控制设备对于收费站的正常收费车辆和符合免费标准和车辆提供安全快速的通行通道和明显的通行指示。 1.4.2 系统可靠性和安全性系统设计考虑了对人为和自然事故危害的防范能力，所有的硬件设备采取了冗余设计、

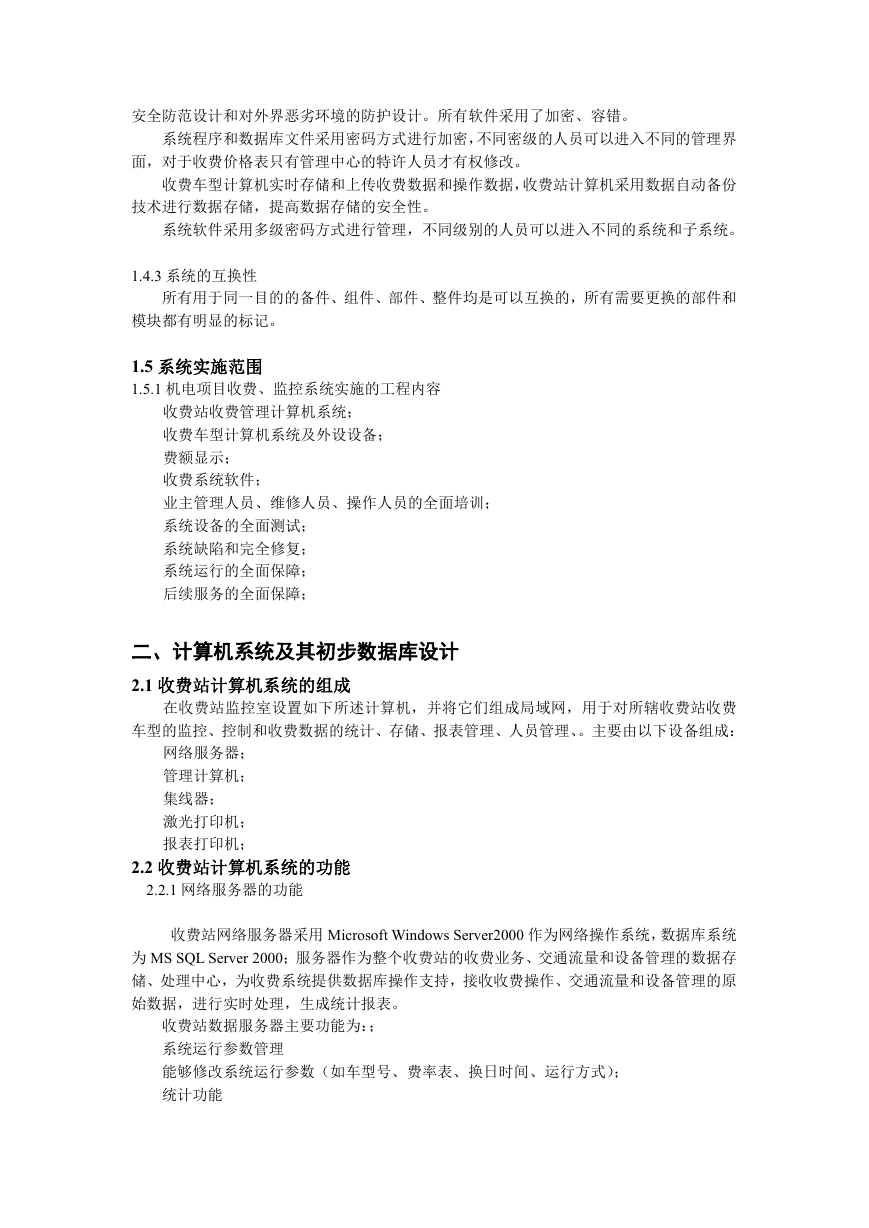

安全防范设计和对外界恶劣环境的防护设计。所有软件采用了加密、容错。系统程序和数据库文件采用密码方式进行加密，不同密级的人员可以进入不同的管理界面，对于收费价格表只有管理中心的特许人员才有权修改。收费车型计算机实时存储和上传收费数据和操作数据，收费站计算机采用数据自动备份技术进行数据存储，提高数据存储的安全性。系统软件采用多级密码方式进行管理，不同级别的人员可以进入不同的系统和子系统。 1.4.3 系统的互换性所有用于同一目的的备件、组件、部件、整件均是可以互换的，所有需要更换的部件和模块都有明显的标记。 1.5 系统实施范围 1.5.1 机电项目收费、监控系统实施的工程内容收费站收费管理计算机系统；收费车型计算机系统及外设设备；费额显示；收费系统软件；业主管理人员、维修人员、操作人员的全面培训；系统设备的全面测试；系统缺陷和完全修复；系统运行的全面保障；后续服务的全面保障；二、计算机系统及其初步数据库设计 2.1 收费站计算机系统的组成在收费站监控室设置如下所述计算机，并将它们组成局域网，用于对所辖收费站收费车型的监控、控制和收费数据的统计、存储、报表管理、人员管理、。主要由以下设备组成：网络服务器；管理计算机；集线器；激光打印机；报表打印机； 2.2 收费站计算机系统的功能 2.2.1 网络服务器的功能收费站网络服务器采用 Microsoft Windows Server2000 作为网络操作系统，数据库系统为 MS SQL Server 2000；服务器作为整个收费站的收费业务、交通流量和设备管理的数据存储、处理中心，为收费系统提供数据库操作支持，接收收费操作、交通流量和设备管理的原始数据，进行实时处理，生成统计报表。收费站数据服务器主要功能为：；系统运行参数管理能够修改系统运行参数（如车型号、费率表、换日时间、运行方式）；统计功能

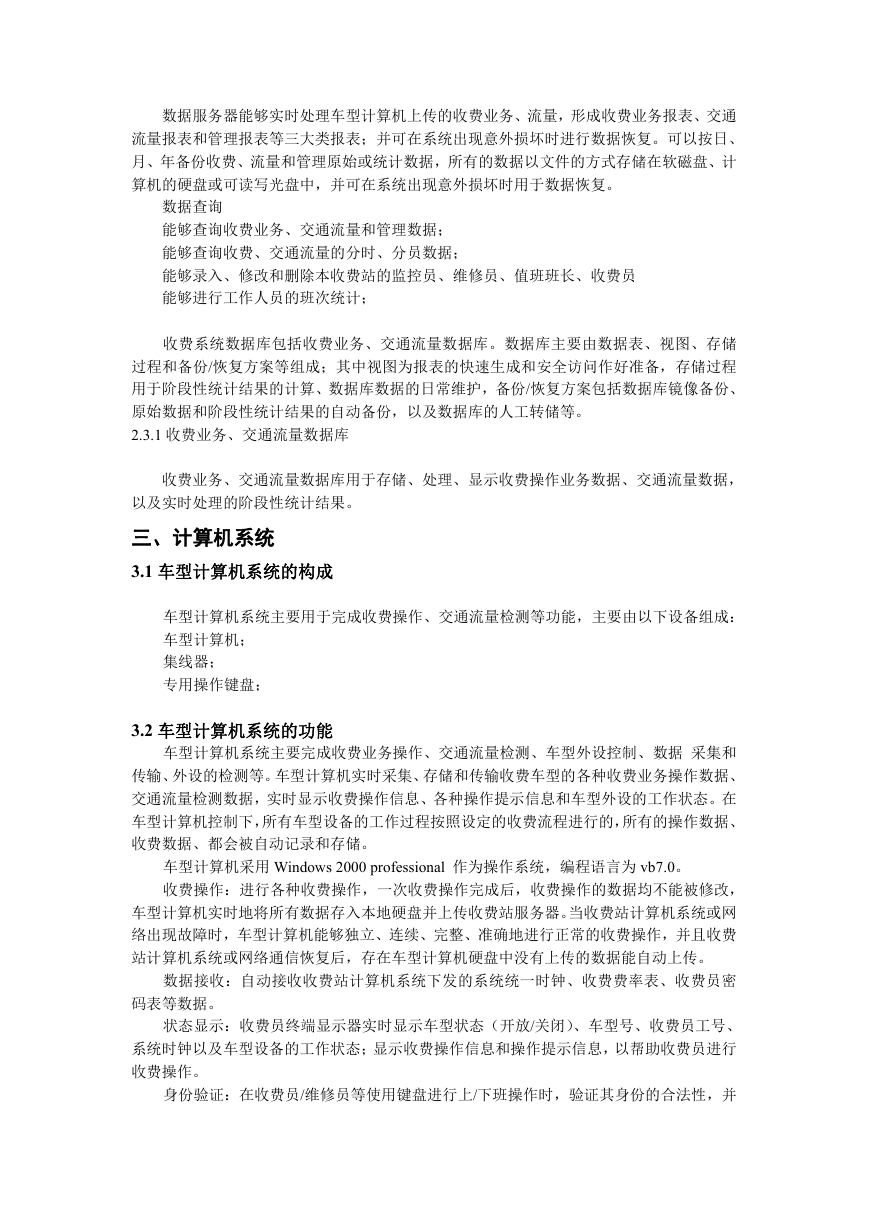

数据服务器能够实时处理车型计算机上传的收费业务、流量，形成收费业务报表、交通流量报表和管理报表等三大类报表；并可在系统出现意外损坏时进行数据恢复。可以按日、月、年备份收费、流量和管理原始或统计数据，所有的数据以文件的方式存储在软磁盘、计算机的硬盘或可读写光盘中，并可在系统出现意外损坏时用于数据恢复。数据查询能够查询收费业务、交通流量和管理数据；能够查询收费、交通流量的分时、分员数据；能够录入、修改和删除本收费站的监控员、维修员、值班班长、收费员能够进行工作人员的班次统计；收费系统数据库包括收费业务、交通流量数据库。数据库主要由数据表、视图、存储过程和备份/恢复方案等组成；其中视图为报表的快速生成和安全访问作好准备，存储过程用于阶段性统计结果的计算、数据库数据的日常维护，备份/恢复方案包括数据库镜像备份、原始数据和阶段性统计结果的自动备份，以及数据库的人工转储等。 2.3.1 收费业务、交通流量数据库收费业务、交通流量数据库用于存储、处理、显示收费操作业务数据、交通流量数据，以及实时处理的阶段性统计结果。三、计算机系统 3.1 车型计算机系统的构成车型计算机系统主要用于完成收费操作、交通流量检测等功能，主要由以下设备组成：车型计算机；集线器；专用操作键盘； 3.2 车型计算机系统的功能车型计算机系统主要完成收费业务操作、交通流量检测、车型外设控制、数据采集和传输、外设的检测等。车型计算机实时采集、存储和传输收费车型的各种收费业务操作数据、交通流量检测数据，实时显示收费操作信息、各种操作提示信息和车型外设的工作状态。在车型计算机控制下，所有车型设备的工作过程按照设定的收费流程进行的，所有的操作数据、收费数据、都会被自动记录和存储。车型计算机采用 Windows 2000 professional 作为操作系统，编程语言为 vb7.0。收费操作：进行各种收费操作，一次收费操作完成后，收费操作的数据均不能被修改，车型计算机实时地将所有数据存入本地硬盘并上传收费站服务器。当收费站计算机系统或网络出现故障时，车型计算机能够独立、连续、完整、准确地进行正常的收费操作，并且收费站计算机系统或网络通信恢复后，存在车型计算机硬盘中没有上传的数据能自动上传。数据接收：自动接收收费站计算机系统下发的系统统一时钟、收费费率表、收费员密码表等数据。状态显示：收费员终端显示器实时显示车型状态（开放/关闭）、车型号、收费员工号、系统时钟以及车型设备的工作状态；显示收费操作信息和操作提示信息，以帮助收费员进行收费操作。身份验证：在收费员/维修员等使用键盘进行上/下班操作时，验证其身份的合法性，并

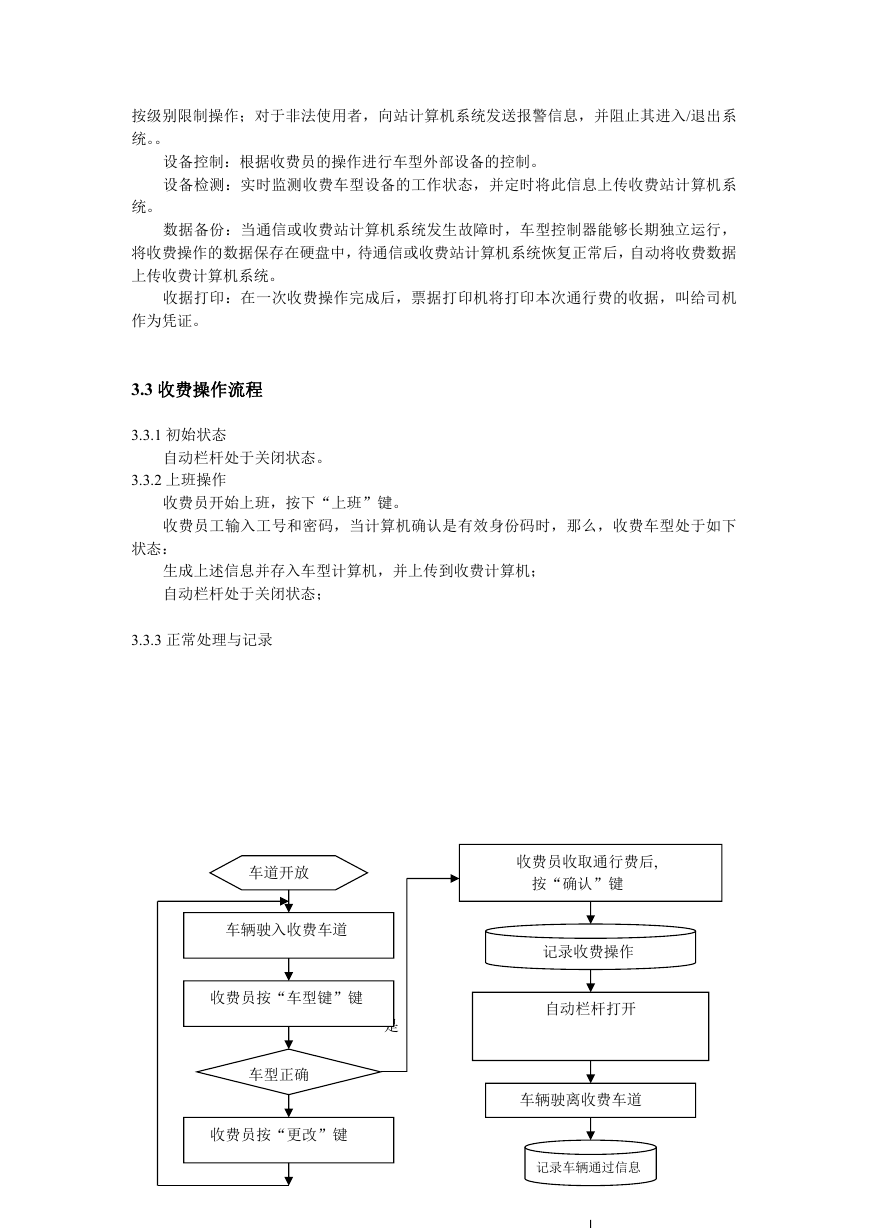

按级别限制操作；对于非法使用者，向站计算机系统发送报警信息，并阻止其进入/退出系统。。设备控制：根据收费员的操作进行车型外部设备的控制。设备检测：实时监测收费车型设备的工作状态，并定时将此信息上传收费站计算机系统。数据备份：当通信或收费站计算机系统发生故障时，车型控制器能够长期独立运行，将收费操作的数据保存在硬盘中，待通信或收费站计算机系统恢复正常后，自动将收费数据上传收费计算机系统。收据打印：在一次收费操作完成后，票据打印机将打印本次通行费的收据，叫给司机作为凭证。 3.3 收费操作流程 3.3.1 初始状态自动栏杆处于关闭状态。 3.3.2 上班操作收费员开始上班，按下“上班”键。收费员工输入工号和密码，当计算机确认是有效身份码时，那么，收费车型处于如下状态：生成上述信息并存入车型计算机，并上传到收费计算机；自动栏杆处于关闭状态； 3.3.3 正常处理与记录车道开放车辆驶入收费车道收费员按“车型键”键是车型正确否收费员按“更改”键收费员收取通行费后, 按“确认”键记录收费操作自动栏杆打开车辆驶离收费车道记录车辆通过信息

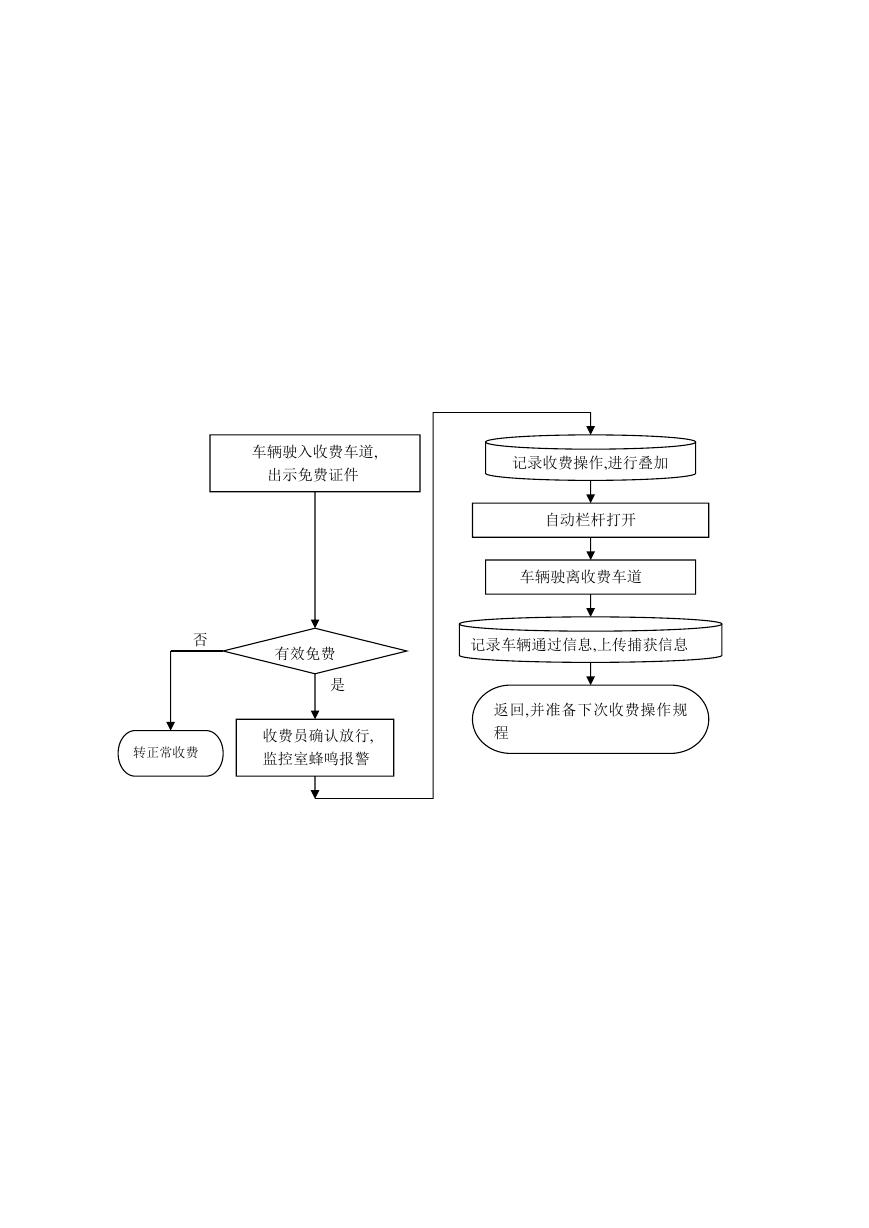

车辆驶入收费车道, 出示免费证件记录收费操作,进行叠加自动栏杆打开车辆驶离收费车道记录车辆通过信息,上传捕获信息返回,并准备下次收费操作规程否有效免费是转正常收费收费员确认放行, 监控室蜂鸣报警
