华为P8青春 故障维修流程图 充电故障 1.pdf

发布时间：2022-03-25 发布人：admin 分类：说明书 资料大小：0.23M 资料格式：pdf 举报 版权申诉
第1页 / 共1页
资料共1页，全文预览结束

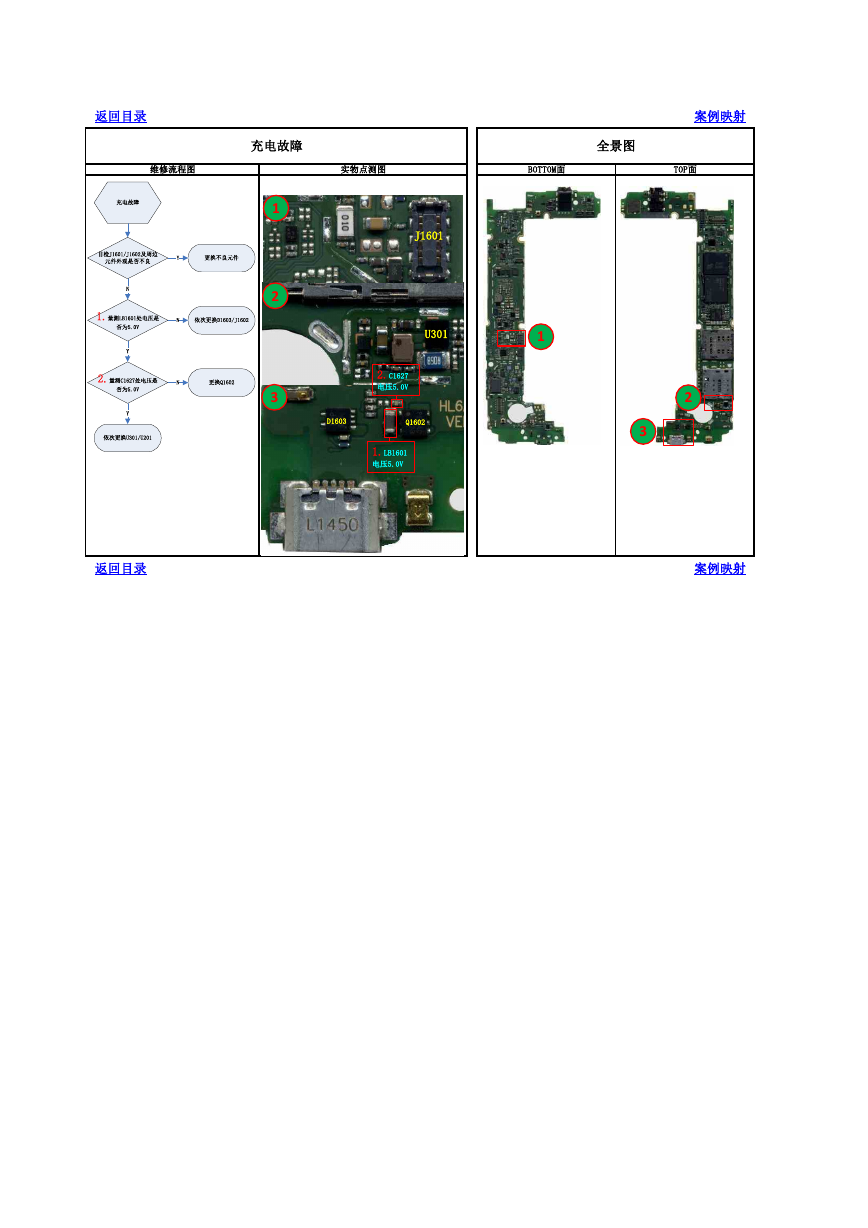

    返回目录 案例映射 充电故障 全景图 维修流程图 实物点测图 BOTTOM面 TOP面 1 2 3 J1601 U301 1 2.C1627 电压5.0V D1603 Q1602 1.LB1601 电压5.0V J1602 2 3 返回目录 案例映射 充电故障目检J1601/J1602及周边元件外观是否不良更换不良元件1.量测LB1601处电压是否为5.0V依次更换D1603/J16022.量测C1627处电压是否为5.0V更换Q1602依次更换U301/U201YNNYNY
