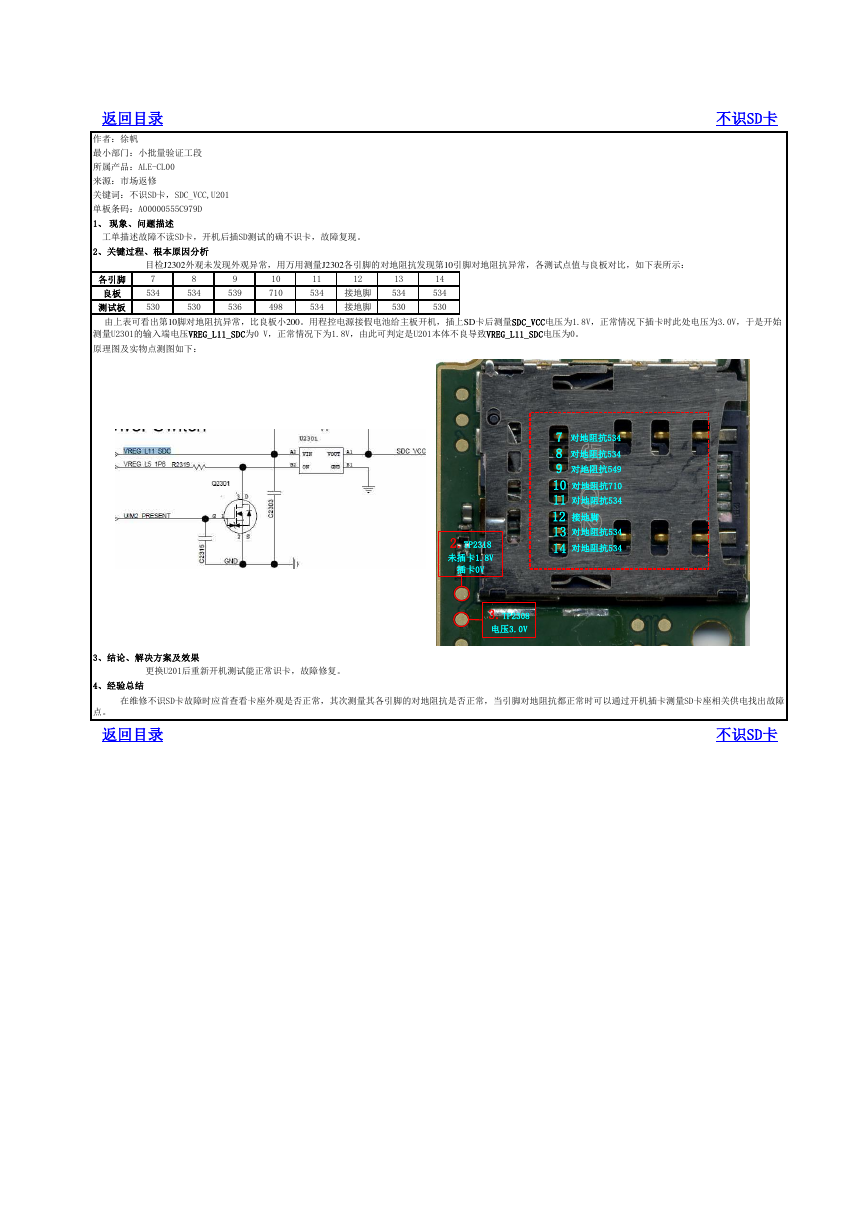

返回目录 作者：徐帆 最小部门：小批量验证工段 所属产品：ALE-CL00 来源：市场返修 关键词：不识SD卡，SDC_VCC,U201 单板条码：A00000555C979D 1、 现象、问题描述 工单描述故障不读SD卡，开机后插SD测试的确不识卡，故障复现。 2、关键过程、根本原因分析 不识SD卡 目检J2302外观未发现外观异常，用万用测量J2302各引脚的对地阻抗发现第10引脚对地阻抗异常，各测试点值与良板对比，如下表所示： 各引脚 良板 测试板 7 534 530 8 534 530 9 539 536 10 710 498 11 534 534 12 接地脚 接地脚 13 534 530 14 534 530 由上表可看出第10脚对地阻抗异常，比良板小200。用程控电源接假电池给主板开机，插上SD卡后测量SDC_VCC电压为1.8V，正常情况下插卡时此处电压为3.0V，于是开始 测量U2301的输入端电压VREG_L11_SDC为0 V，正常情况下为1.8V，由此可判定是U201本体不良导致VREG_L11_SDC电压为0。 原理图及实物点测图如下： 对地阻抗534 对地阻抗534 对地阻抗549 对地阻抗710 对地阻抗534 接地脚 对地阻抗534 7 8 9 10 11 12 13 14 2.TP2318 未插卡1.8V 对地阻抗534 插卡0V 3.TP2308 电压3.0V 3、结论、解决方案及效果 更换U201后重新开机测试能正常识卡，故障修复。 4、经验总结 在维修不识SD卡故障时应首查看卡座外观是否正常，其次测量其各引脚的对地阻抗是否正常，当引脚对地阻抗都正常时可以通过开机插卡测量SD卡座相关供电找出故障 点。 返回目录 不识SD卡
