器人控制柜DX200 现场总线安装介绍安川电机（中国）有限公司 © 2016 YASKAWA Electric Corporation 机器人事业统括部

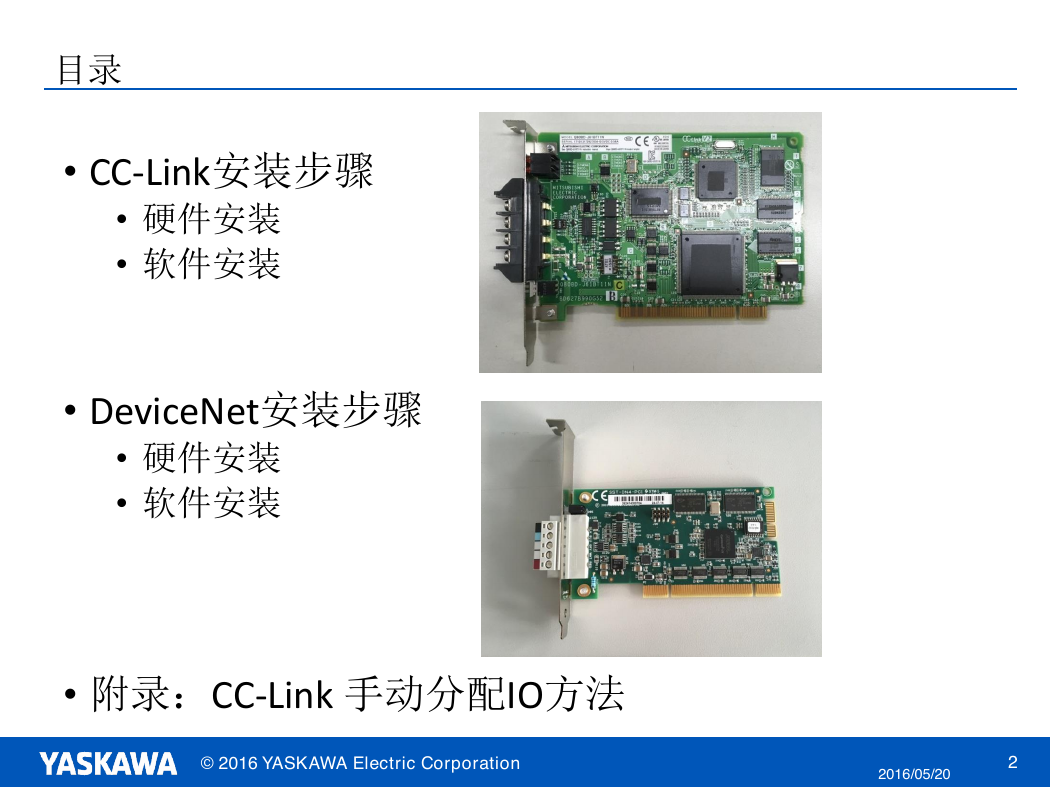

目录 • CC-Link安装步骤 • 硬件安装 • 软件安装 • DeviceNet安装步骤 • 硬件安装 • 软件安装 • 附录：CC-Link 手动分配IO方法 © 2016 YASKAWA Electric Corporation 2016/05/20 2

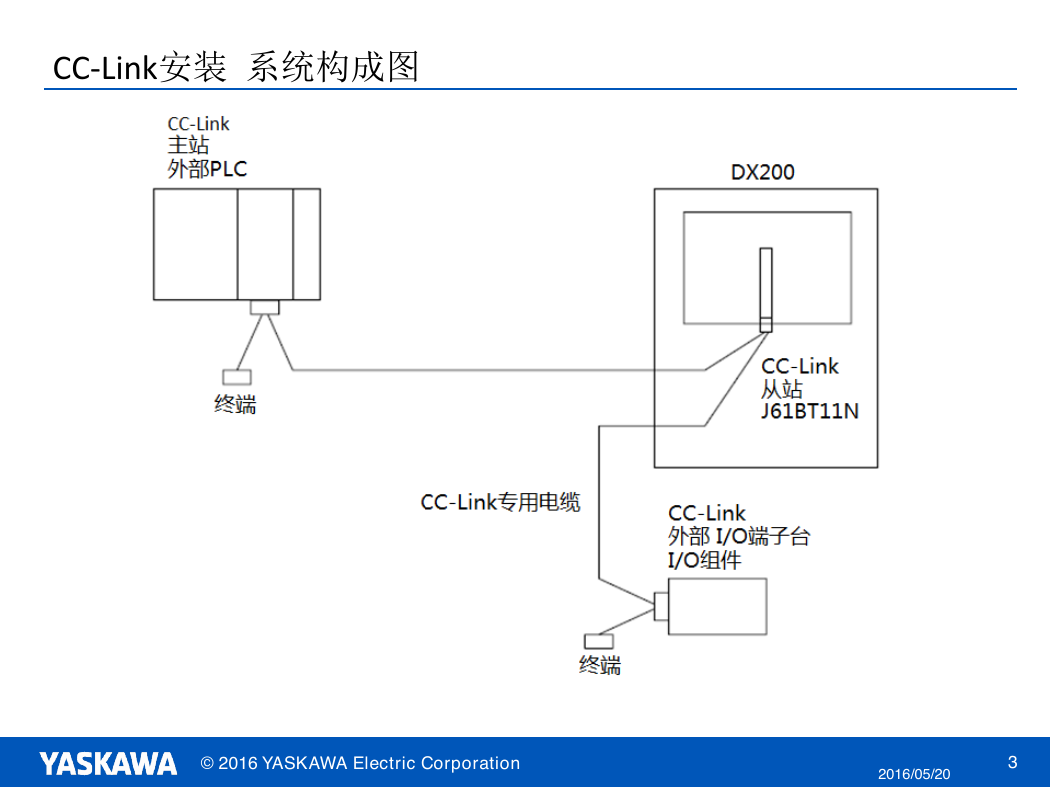

CC-Link安装系统构成图 © 2016 YASKAWA Electric Corporation 2016/05/20 3

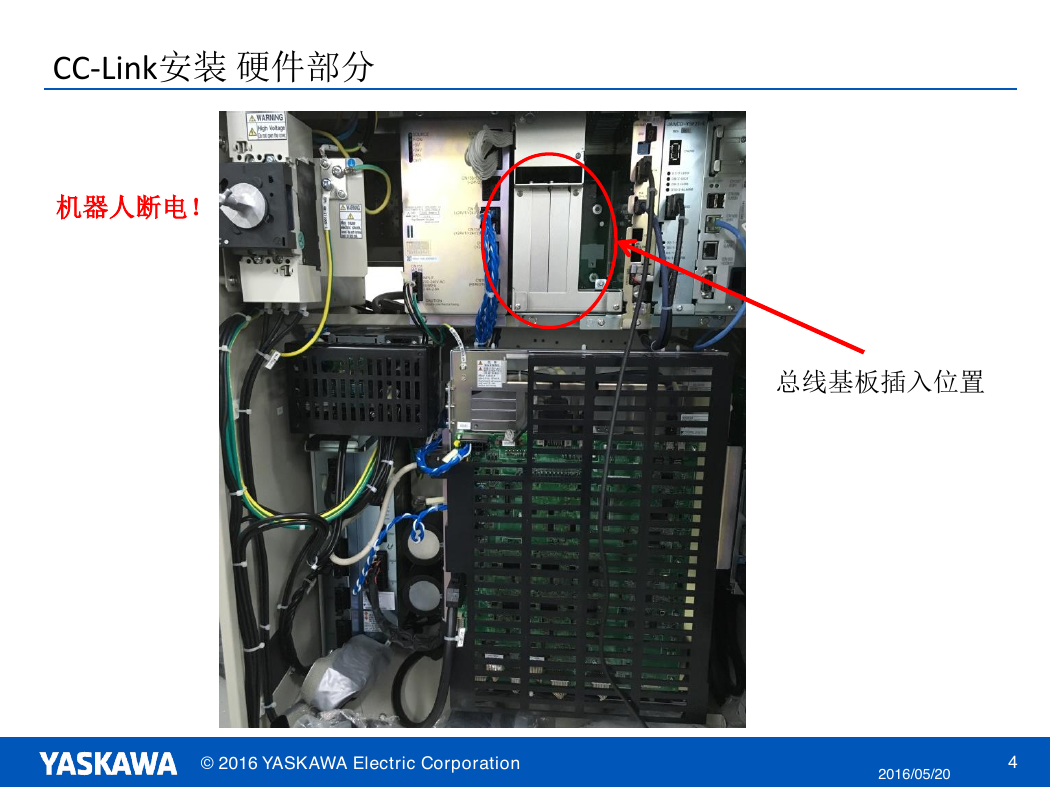

CC-Link安装硬件部分机器人断电！总线基板插入位置 © 2016 YASKAWA Electric Corporation 2016/05/20 4

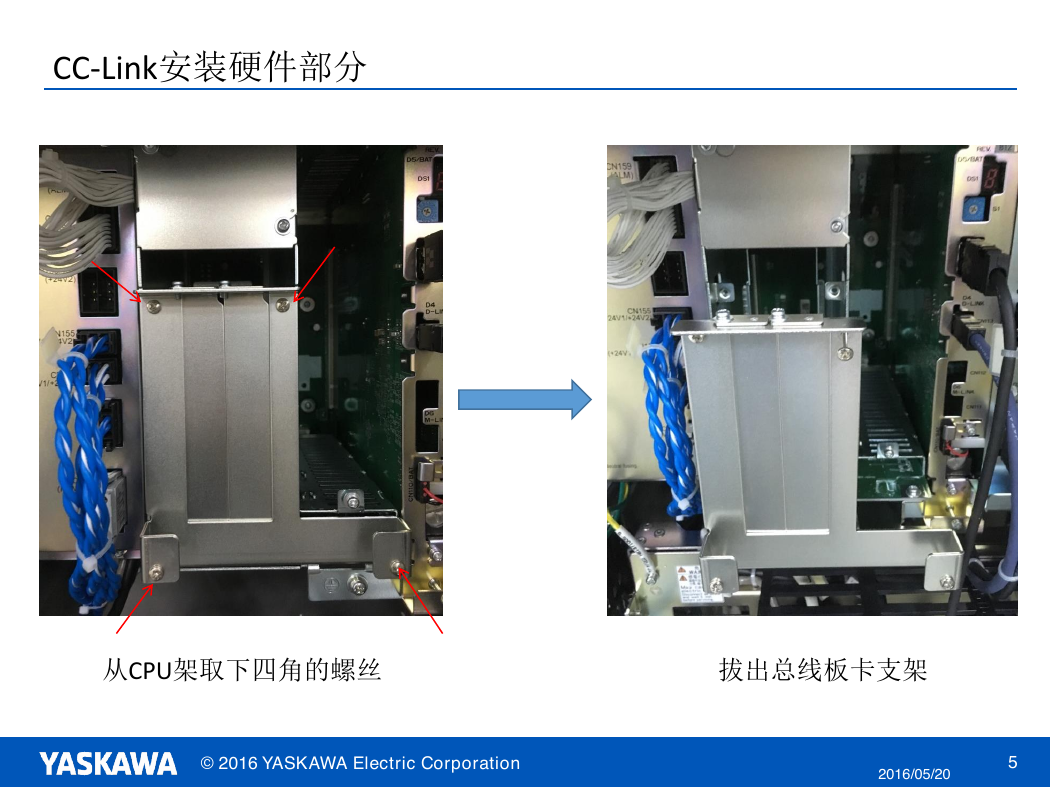

CC-Link安装硬件部分从CPU架取下四角的螺丝拔出总线板卡支架 © 2016 YASKAWA Electric Corporation 2016/05/20 5

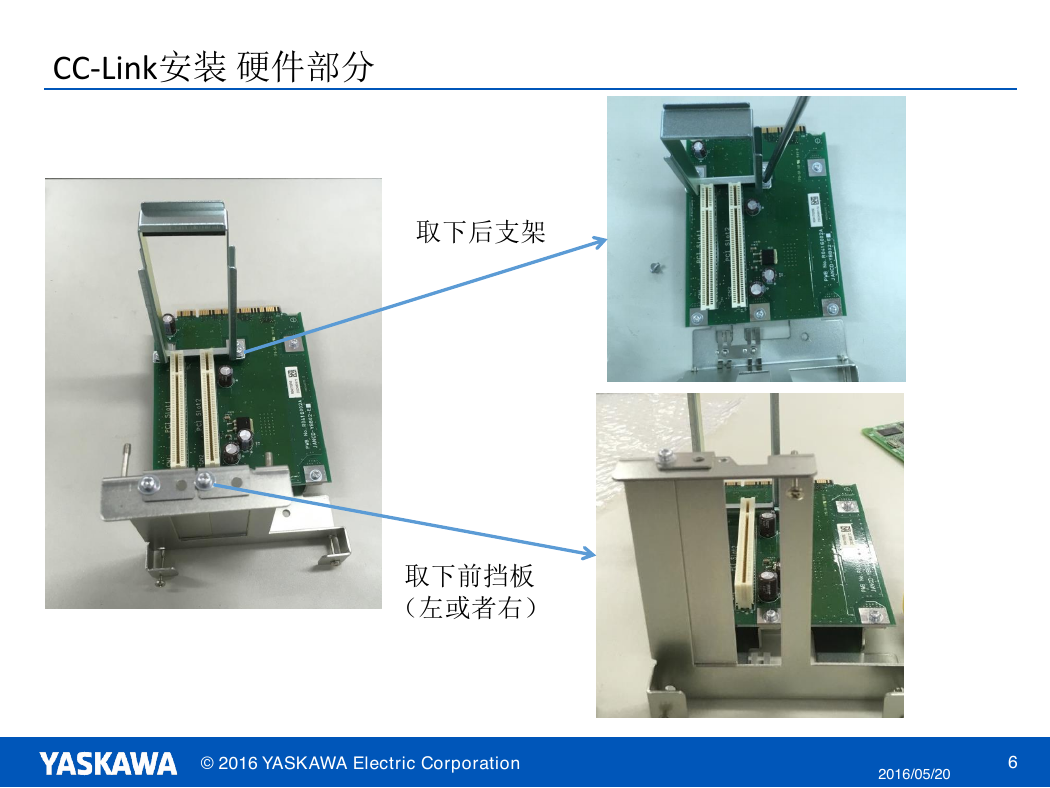

CC-Link安装硬件部分取下后支架取下前挡板（左或者右） © 2016 YASKAWA Electric Corporation 2016/05/20 6

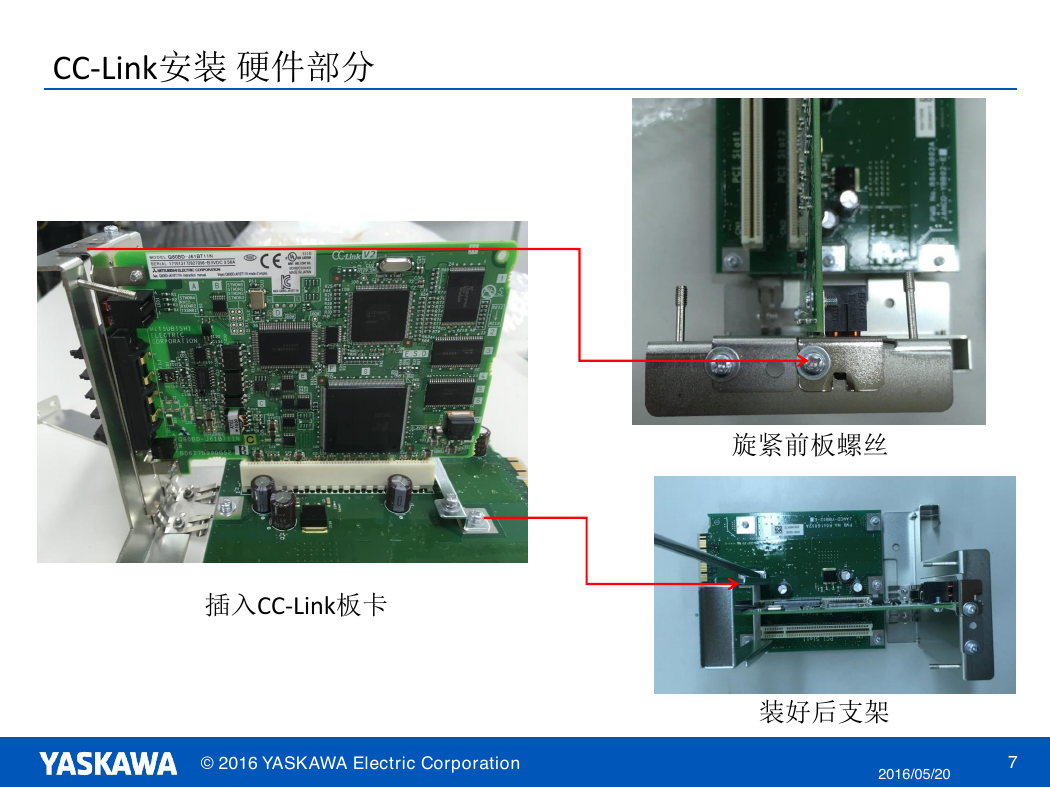

CC-Link安装硬件部分旋紧前板螺丝插入CC-Link板卡 © 2016 YASKAWA Electric Corporation 装好后支架 2016/05/20 7

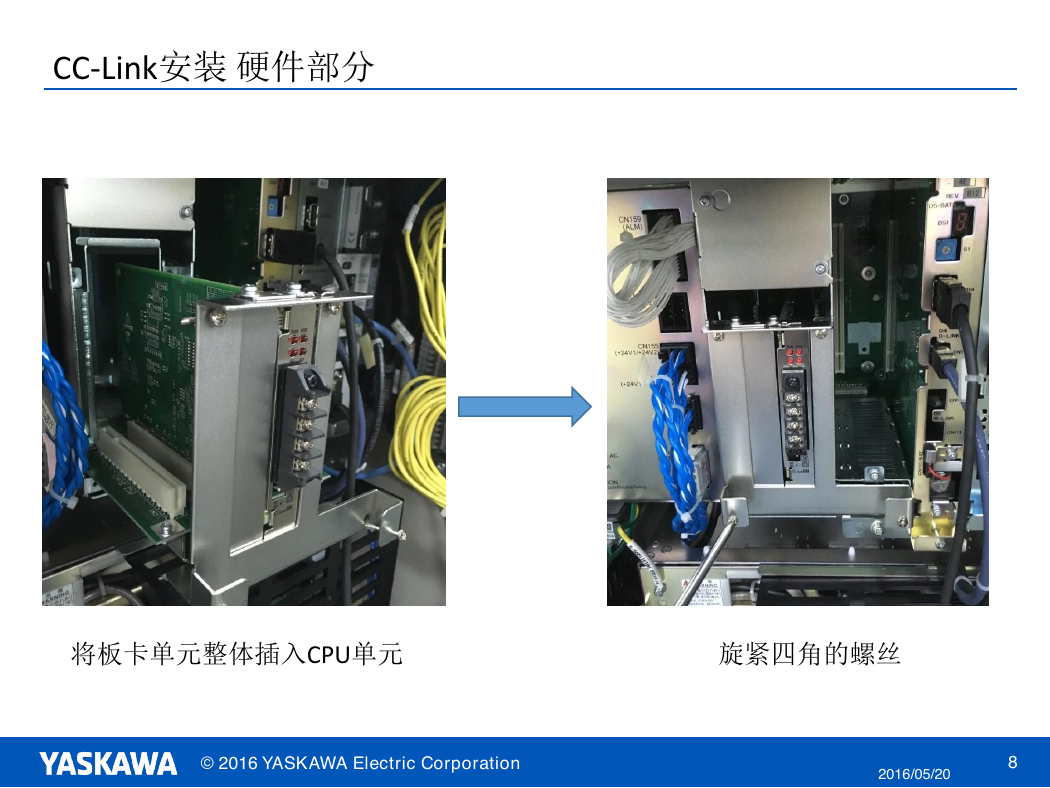

CC-Link安装硬件部分将板卡单元整体插入CPU单元旋紧四角的螺丝 © 2016 YASKAWA Electric Corporation 2016/05/20 8
