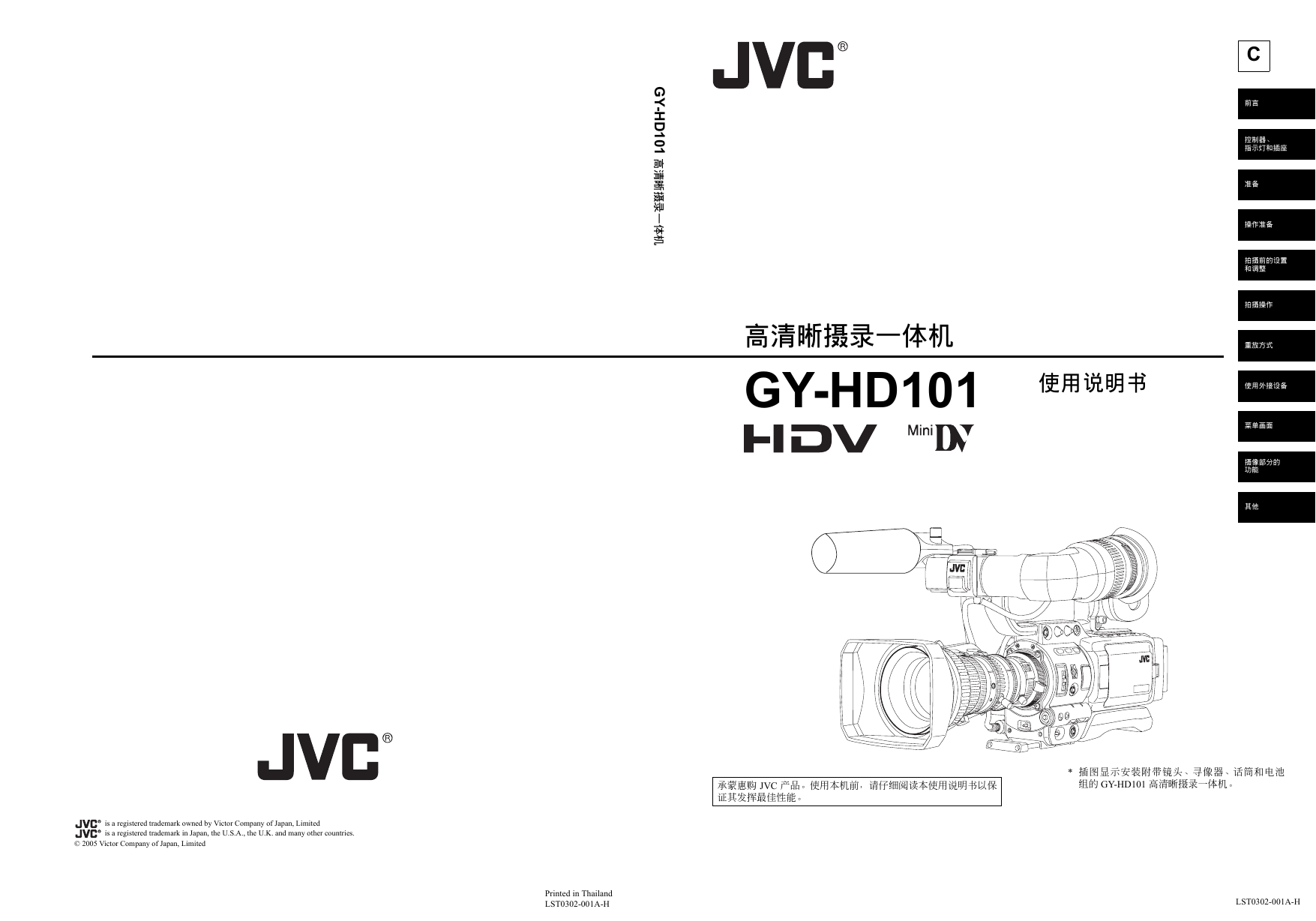

- G Y H D 1 0 1 高清晰摄录一体机 C 前言控制器、指示灯和插座准备操作准备拍摄前的设置和调整拍摄操作重放方式使用外接设备菜单画面摄像部分的功能其他高清晰摄录一体机 GY-HD101 使用说明书 is a registered trademark owned by Victor Company of Japan, Limited is a registered trademark in Japan, the U.S.A., the U.K. and many other countries. © 2005 Victor Company of Japan, Limited 承蒙惠购 JVC 产品。使用本机前，请仔细阅读本使用说明书以保证其发挥最佳性能。 * 插图显示安装附带镜头、寻像器、话筒和电池组的 GY-HD101 高清晰摄录一体机。 Printed in Thailand LST0302-001A-H LST0302-001A-H

正确使用的注意事项有关使用环境的注意事项请务必在 0°C～40°C的容许环境温度下使用。否则，将造成故障。请勿在多尘砂的环境下摄影。如果尘砂进入机器，则将导致马赛克状噪波的发生。在保管和使用时都请关闭带舱盖。录像带请放在带盒中保存。有关录像带的注意事项请务必使用注有 MiniDV 标记的 JVC 录像带。（X 请参看第 8 页） DVM80 型因磁带薄，耐久性差，性能不稳定，故不推荐使用。多次使用过的录像带，因磁粉脱落等缘故而使噪声大为增加，从而降低了这种磁带的性能。如果磁带已脏或损坏则应当停止使用，否则会降低旋转磁头的寿命或损坏内部元件。有关磁头清洗的注意事项为了获得优质的画质和音质，在进行重要的录制以前，请使用 JVC 指定的专用磁头清洗带对磁头进行清洗。如不定期进行磁头清洗，画面上将会出现马赛克状的噪波。磁头清洗带应选用与附带的清洗带相同型号的产品。否则将有可能发生问题。如需新的磁头清洗带，请与 JVC 指定的产品服务站联系。关于使用电源的注意事项有下列蓄电池可以使用。 BN-V428, BN-V438 电源电压如不在 DC 6.5V～7.9V 范围内，将导致故障的发生。如果电压过低则将导致色彩失真及噪音增加。如果超过 7.9V 则将会损坏机器。其他使用注意事项本机由精密部件构成。请勿对其进行拆解和改造。除使用磁头清洗带进行清洗外，每使用 500 小时后，应与 JVC 指定的产品服务站联系，进行定期检查。 I

重要安全须知本机满足相应欧洲指令的规定与防护要求。本机设计用于专业视频设备，它可在下列环境中使用：住宅区（室内）商业和轻工业，例如办公室或剧场城市室外为了保持最佳性能及电磁兼容性，建议您使用的电缆不超过下列长度：摄像电缆专用电缆屏蔽电缆插座 DC IN INPUT1/2 LINE OUTPUT PHONES 1/2 屏蔽电缆 VIDEO/Y、PB、PR 屏蔽电缆 IEEE1394 （HDV/DV）屏蔽电缆专用电缆交流电源适配器插座 DC OUT AC IN 电缆专用电缆专用电缆本机的突入电流为 7 安培。长度 2 m 3 m 1.5 m 2 m 3 m 4.5 m 长度 2 m 2 m 注意：在有强电磁波或磁场的地方（如靠近收音机或电视机发射机、变压器、电机等），图像和声音可能会失真。在此情况下，请将本机远离干扰源。警告：为避免火灾或电击，请勿使本机被雨淋或受潮。本机只能用 7V 直流电源。注意：为防止电击和火灾，切勿使用任何其他电源。注：铭牌（序列号牌）位于本机底部。注意：为防止电击，请勿打开机壳。机内无用户能维修的元器件。应由专业维修人员进行维修。由于设计变更，本使用说明书中的数据如有变化，恕不另行通知。本机不应被水滴溅，而且其附近不应放置任何盛满液体的容器，例如花瓶等。 “注意－如果电池更换不当，则有爆炸的危险。应只能更换同类或相当的电池。” II

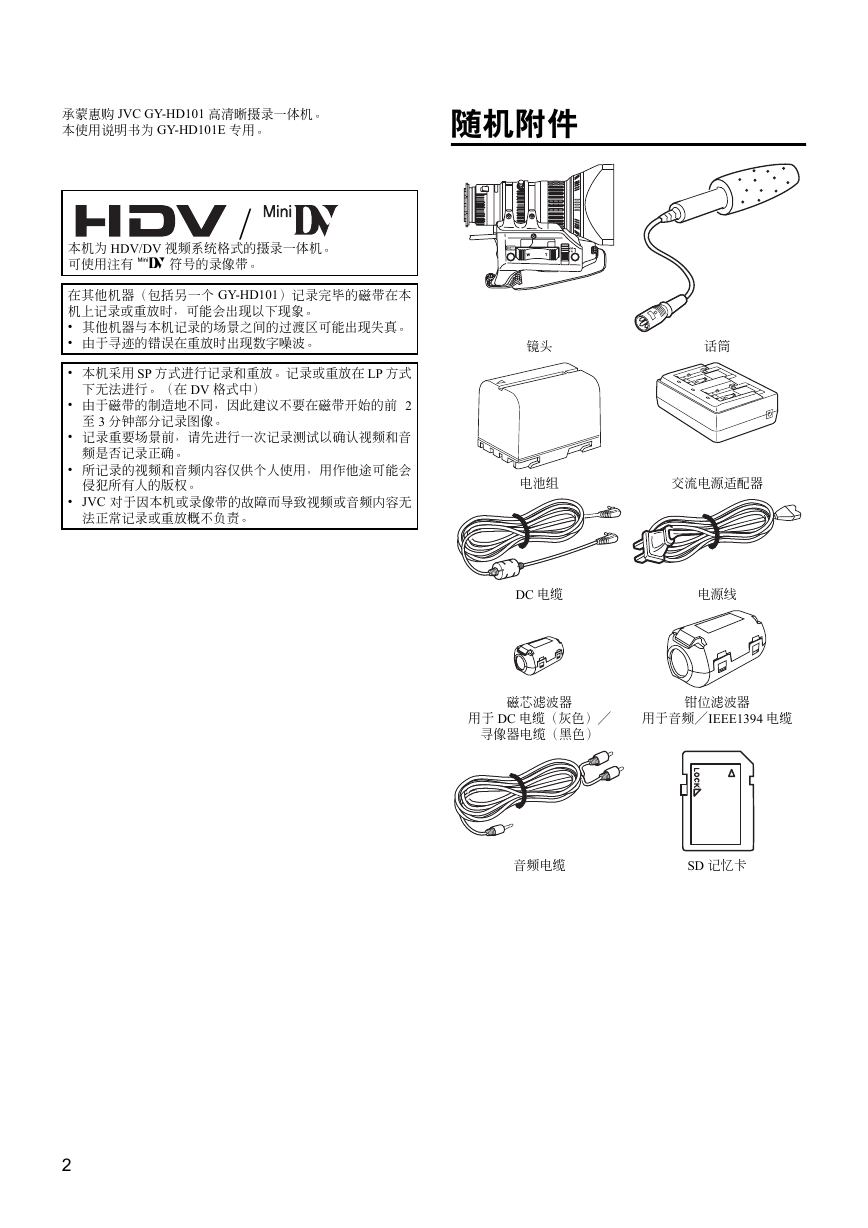

承蒙惠购 JVC GY-HD101 高清晰摄录一体机。本使用说明书为 GY-HD101E 专用。随机附件镜头话筒电池组交流电源适配器 DC 电缆电源线磁芯滤波器用于 DC 电缆（灰色）／寻像器电缆（黑色）钳位滤波器用于音频／IEEE1394 电缆音频电缆 SD 记忆卡 / 本机为 HDV/DV 视频系统格式的摄录一体机。可使用注有 A 符号的录像带。在其他机器（包括另一个 GY-HD101）记录完毕的磁带在本机上记录或重放时，可能会出现以下现象。 • 其他机器与本机记录的场景之间的过渡区可能出现失真。 • 由于寻迹的错误在重放时出现数字噪波。 • 本机采用 SP 方式进行记录和重放。记录或重放在 LP 方式下无法进行。（在 DV 格式中） • 由于磁带的制造地不同，因此建议不要在磁带开始的前 2 至 3 分钟部分记录图像。 • 记录重要场景前，请先进行一次记录测试以确认视频和音频是否记录正确。 • 所记录的视频和音频内容仅供个人使用，用作他途可能会侵犯所有人的版权。 • JVC 对于因本机或录像带的故障而导致视频或音频内容无法正常记录或重放概不负责。 2

主要特征 • 本机采用 HDV 格式或 DV 格式记录。采用 DV 格式可在 Mini DV 录像带上记录 SD（标准清晰度）视频并将其重放。采用 HDV 格式可在 Mini DV 录像带上记录 HD（高清晰度）或 SD（标准清晰度）视频并将其重放。 HDV 格式中有两种记录格式。 HDV 720p（720 有效扫描行，逐行扫描） HDV 1080i（1080 有效扫描行，隔行扫描）本机支持 HDV 720p 格式。（HDV 720p、480p、576p） HDV 和标。为 Sony Corporation 以及 JVC 公司的商 • 24p 方式拍摄功能在 HDV 格式中，它以 24p 方式记录。它可拍摄与影片相同的帧数。 • 以 DVCAM 格式记录的磁带只能用于重放（简单重放）。无法以 DVCAM 格式进行记录。 DVCAM 为 Sony Corporation 的商标。 • 支持 60 Hz/50 Hz HD 或 HDTV 信号同时支持 60 Hz/50 Hz HD 或 HDTV 信号。您可在菜单画面中进行选择。 • 音频检测用内置监听扬声器输入音频可以记录或 EE 方式监听。重放的声音可以重放方式监听。如果本机发生异常情况，扬声器还会发出告警音。 • 记录检查功能，方便录像查找功能 • 摄像部分含有 3-CCD 系统设计以获得高质量的图像 3-1/3" CCD 采用 111 万有效像素进行数字信号处理，以再现 HDV/DV 的高质量图像。 • 多区域自动光圈检测电路即使在逆光条件下或一帧画面内光亮对象有移动时，多区域自动光圈检测电路也可确保最佳光圈位置。 • 寻像器中的安全带指示 • 寻像器中有斑马纹图形的视频电平指示 • 全自动拍摄（FAS）功能 FAS 功能无需烦琐的开关或滤光操作，当您在室内和室外或明亮和黑暗场地之间转换时，FAS 功能可与随之改变的拍摄条件自动兼容，提供最大范围的兼容性。 • 交叉变换视频输出 • ND 滤光片为备用的 1/4ND、1/16ND 在重放时，您可将变换后的视频从视频输出插座输出。您可在菜单画面中进行选择。 • • 聚焦辅助功能可在拍摄时轻松、准确聚焦。 • 动作平滑功能在逐行拍摄（HDV 30p、25p、24p）时，您可记录比标准逐行视频更为平滑的视频。 • 新增用户按钮可让您根据拍摄条件即时切换录像设置。 • 时间码读出器／发生器内置时间码读出器／发生器可用来记录时间码和用户比特。 • 内置 3.5" 彩色液晶显示屏除显示录像机图像和重放图像之外，液晶显示屏还显示状态画面、设置的菜单画面和告警指示。 IEEE1394 插座备有 IEEE1394 插座（6 芯），可向备有 IEEE1394 插座的其他设备进行数字数据传输，例如非线形编辑系统。（无法供电。） • 1/3" 卡口型镜头 • 可进行摄像输出、VTR 重放输出（复合／分量） • 内置彩条 [ARIB（多格式彩条），SMPTE/EBU 型] • 快门速度和菜单可使用拨盘选择，从而使其极易使用。 • 可变扫描快门拍摄计算机屏幕和其他非 NTSC/PAL 制式屏幕时无闪烁现象。 • 慢快门可通过累积图像使所拍摄有轻微动作黑暗对象的视频变得明亮。 • 备份记录功能可通过连接 HDV/DV 设备实现连续的延长记录。 3

目录随机附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2 主要特征 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 操作准备接通电源 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 • 接通电源 • 关闭电源装入／取出录像带 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35 设置与显示日期和时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36 • 设置日期和时间风格 • 设置日期和时间 • 在画面上显示时间和日期显示时间码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38 以时间码记录于磁带上的顺序记录时间码 . . . . . . . . . . . . . . . 39 预设和记录时间码 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39 • 预设时间码数据 • 预设用户比特数据画面调整 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 调整寻像器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41 调整后部聚焦 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42 调整白平衡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43 • 调整白平衡 • 全自动白平衡（FAW）拍摄前的设置和调整设置视频格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44 摄像设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 画面大小（4:3/16:9）方式选择 . . . . . . . . . . . . . . . . . . . . . . . . . 45 音频输入信号选择 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46 • 选择 CH-2 声道输入插座 • 选择音频信号输入 • 在记录时调整音频 • 在记录时监听音频前言正确使用的注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 常规和定期保养 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 使用磁头清洗带注意事项 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 电池组的使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 录像带的使用 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 结露 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 CCD 的特有现象 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 控制器、指示灯和插座变焦镜头（选购） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 前部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 后部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 液晶显示屏门 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 右边部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 左边部分 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16 顶部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 液晶显示屏和寻像器上的指示 . . . . . . . . . . . . . . . . . . . . . . . . . .19 准备基本系统 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 安装变焦镜头（附带） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 安装话筒（附带） . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 如何安装寻像器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 插入 SD 记忆卡 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 • 插入 SD 记忆卡 • 取出 SD 记忆卡 • 关于 SD 记忆卡关于寻像器电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 交流电源操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 • 内置电池充电电池操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 • 电池组充电 • 在 GY-HD101 上安装电池组 • 从 GY-HD101 上取出电池组 • 电池剩余电量显示 • 电池充电时间 • 电池组工作时间 • 使用电池组的注意事项 • 充电 4

目录摄像部分的功能如何使用肤色细部 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82 输出彩条 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84 其他警告和响应 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85 故障排除 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88 如何显示小时表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 89 规格 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90 • 外部尺寸拍摄操作基本记录操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .48 • 如果记录待机方式继续 • 在记录待机方式下查看所记录的内容（记录检查功能） HEADER REC 功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .50 重放方式重放步骤 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 快进、快退 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 搜索 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52 输出音频 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .53 使用外接设备连接视频信号电缆 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .54 • 连接 IEEE1394 电缆 • 复合和分量连接用 AV 设备转录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55 HDV/DV 转录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .56 备份记录 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58 菜单画面菜单画面配置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .59 菜单设置画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .60 TOP MENU 画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .61 VIDEO FORMAT 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . .62 CAMERA OPERATION 菜单画面 . . . . . . . . . . . . . . . . . . . . . . .64 CAMERA PROCESS [1/2] 菜单画面 . . . . . . . . . . . . . . . . . . . . .65 CAMERA PROCESS [2/2] 菜单画面 . . . . . . . . . . . . . . . . . . . . .66 ADVANCED PROCESS 菜单画面 . . . . . . . . . . . . . . . . . . . . . . .67 COLOR MATRIX ADJUST 菜单画面 . . . . . . . . . . . . . . . . . . . .68 SKIN COLOR ADJUST 菜单画面 . . . . . . . . . . . . . . . . . . . . . . .68 SWITCH MODE 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .69 AUDIO/MIC 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .70 LCD/VF [1/3] 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .71 LCD/VF [2/3] 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72 LCD/VF [3/3] 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .73 TC/UB/CLOCK 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .74 HEADER REC 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75 TIME/DATE 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .76 OTHERS [1/2] 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77 OTHERS [2/2] 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78 FILE MANAGE 菜单画面 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .79 • 加载菜单设置文件 • 保存设置 • 将菜单设置重置为出厂设置 • 初始化（格式化）SD 记忆卡 5

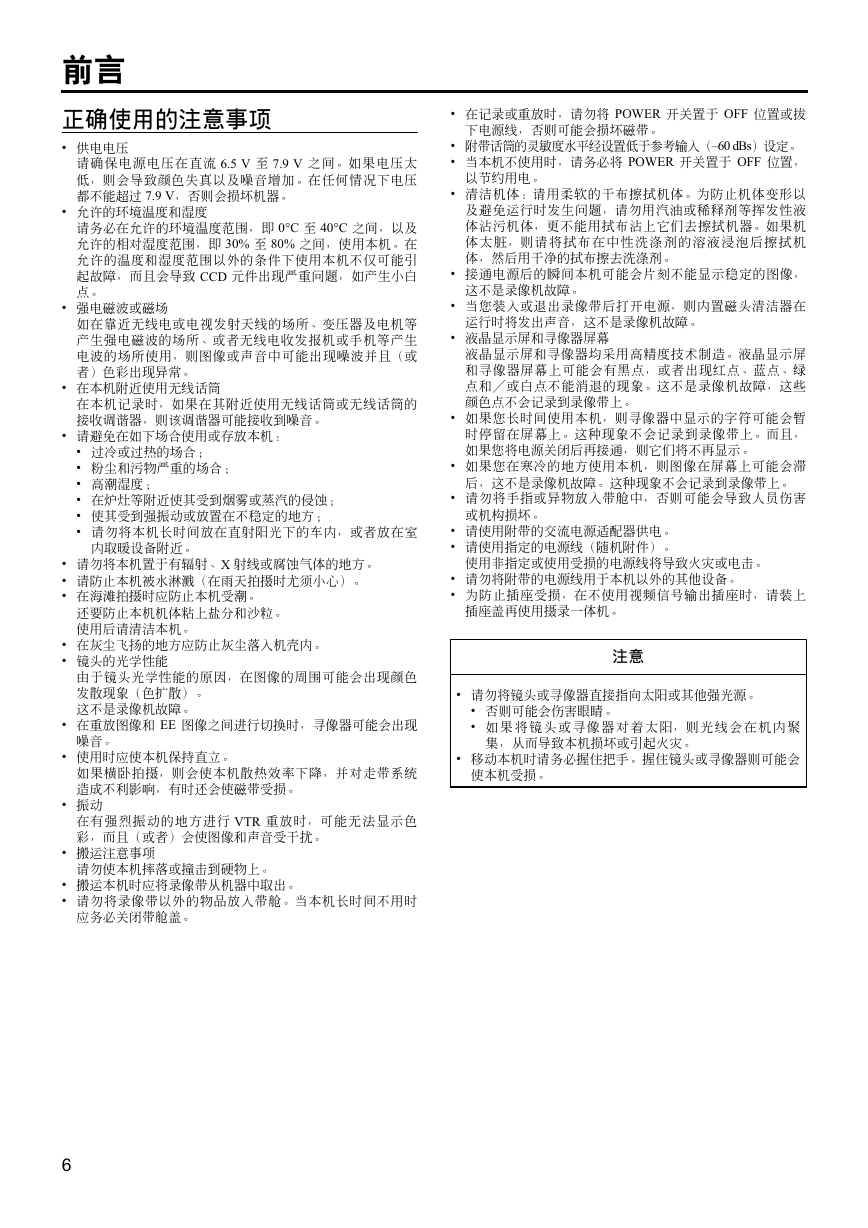

• 在记录或重放时，请勿将 POWER 开关置于 OFF 位置或拔下电源线，否则可能会损坏磁带。 • 附带话筒的灵敏度水平经设置低于参考输入（–60 dBs）设定。 • 当本机不使用时，请务必将 POWER 开关置于 OFF 位置，以节约用电。 • 清洁机体：请用柔软的干布擦拭机体。为防止机体变形以及避免运行时发生问题，请勿用汽油或稀释剂等挥发性液体沾污机体，更不能用拭布沾上它们去擦拭机器。如果机体太脏，则请将拭布在中性洗涤剂的溶液浸泡后擦拭机体，然后用干净的拭布擦去洗涤剂。 • 接通电源后的瞬间本机可能会片刻不能显示稳定的图像，这不是录像机故障。 • 当您装入或退出录像带后打开电源，则内置磁头清洁器在运行时将发出声音，这不是录像机故障。 • 液晶显示屏和寻像器屏幕液晶显示屏和寻像器均采用高精度技术制造。液晶显示屏和寻像器屏幕上可能会有黑点，或者出现红点、蓝点、绿点和／或白点不能消退的现象。这不是录像机故障，这些颜色点不会记录到录像带上。 • 如果您长时间使用本机，则寻像器中显示的字符可能会暂时停留在屏幕上。这种现象不会记录到录像带上。而且，如果您将电源关闭后再接通，则它们将不再显示。 • 如果您在寒冷的地方使用本机，则图像在屏幕上可能会滞后，这不是录像机故障。这种现象不会记录到录像带上。 • 请勿将手指或异物放入带舱中，否则可能会导致人员伤害或机构损坏。 • 请使用附带的交流电源适配器供电。 • 请使用指定的电源线（随机附件）。使用非指定或使用受损的电源线将导致火灾或电击。 • 请勿将附带的电源线用于本机以外的其他设备。 • 为防止插座受损，在不使用视频信号输出插座时，请装上插座盖再使用摄录一体机。注意 • 请勿将镜头或寻像器直接指向太阳或其他强光源。 • 否则可能会伤害眼睛。 • 如果将镜头或寻像器对着太阳，则光线会在机内聚集，从而导致本机损坏或引起火灾。 • 移动本机时请务必握住把手。握住镜头或寻像器则可能会使本机受损。前言正确使用的注意事项 • 供电电压请确保电源电压在直流 6.5 V 至 7.9 V 之间。如果电压太低，则会导致颜色失真以及噪音增加。在任何情况下电压都不能超过 7.9 V，否则会损坏机器。 • 允许的环境温度和湿度请务必在允许的环境温度范围，即 0°C 至 40°C 之间，以及允许的相对湿度范围，即 30% 至 80% 之间，使用本机。在允许的温度和湿度范围以外的条件下使用本机不仅可能引起故障，而且会导致 CCD 元件出现严重问题，如产生小白点。 • 强电磁波或磁场如在靠近无线电或电视发射天线的场所、变压器及电机等产生强电磁波的场所、或者无线电收发报机或手机等产生电波的场所使用，则图像或声音中可能出现噪波并且（或者）色彩出现异常。 • 在本机附近使用无线话筒在本机记录时，如果在其附近使用无线话筒或无线话筒的接收调谐器，则该调谐器可能接收到噪音。 • 请避免在如下场合使用或存放本机： • 过冷或过热的场合； • 粉尘和污物严重的场合； • 高潮湿度； • 在炉灶等附近使其受到烟雾或蒸汽的侵蚀； • 使其受到强振动或放置在不稳定的地方； • 请勿将本机长时间放在直射阳光下的车内，或者放在室内取暖设备附近。 • 请勿将本机置于有辐射、X 射线或腐蚀气体的地方。 • 请防止本机被水淋溅（在雨天拍摄时尤须小心）。 • 在海滩拍摄时应防止本机受潮。还要防止本机机体粘上盐分和沙粒。使用后请清洁本机。 • 在灰尘飞扬的地方应防止灰尘落入机壳内。 • 镜头的光学性能由于镜头光学性能的原因，在图像的周围可能会出现颜色发散现象（色扩散）。这不是录像机故障。 • 在重放图像和 EE 图像之间进行切换时，寻像器可能会出现噪音。 • 使用时应使本机保持直立。如果横卧拍摄，则会使本机散热效率下降，并对走带系统造成不利影响，有时还会使磁带受损。在有强烈振动的地方进行 VTR 重放时，可能无法显示色彩，而且（或者）会使图像和声音受干扰。 • 振动 • 搬运注意事项请勿使本机摔落或撞击到硬物上。 • 搬运本机时应将录像带从机器中取出。 • 请勿将录像带以外的物品放入带舱。当本机长时间不用时应务必关闭带舱盖。 6
