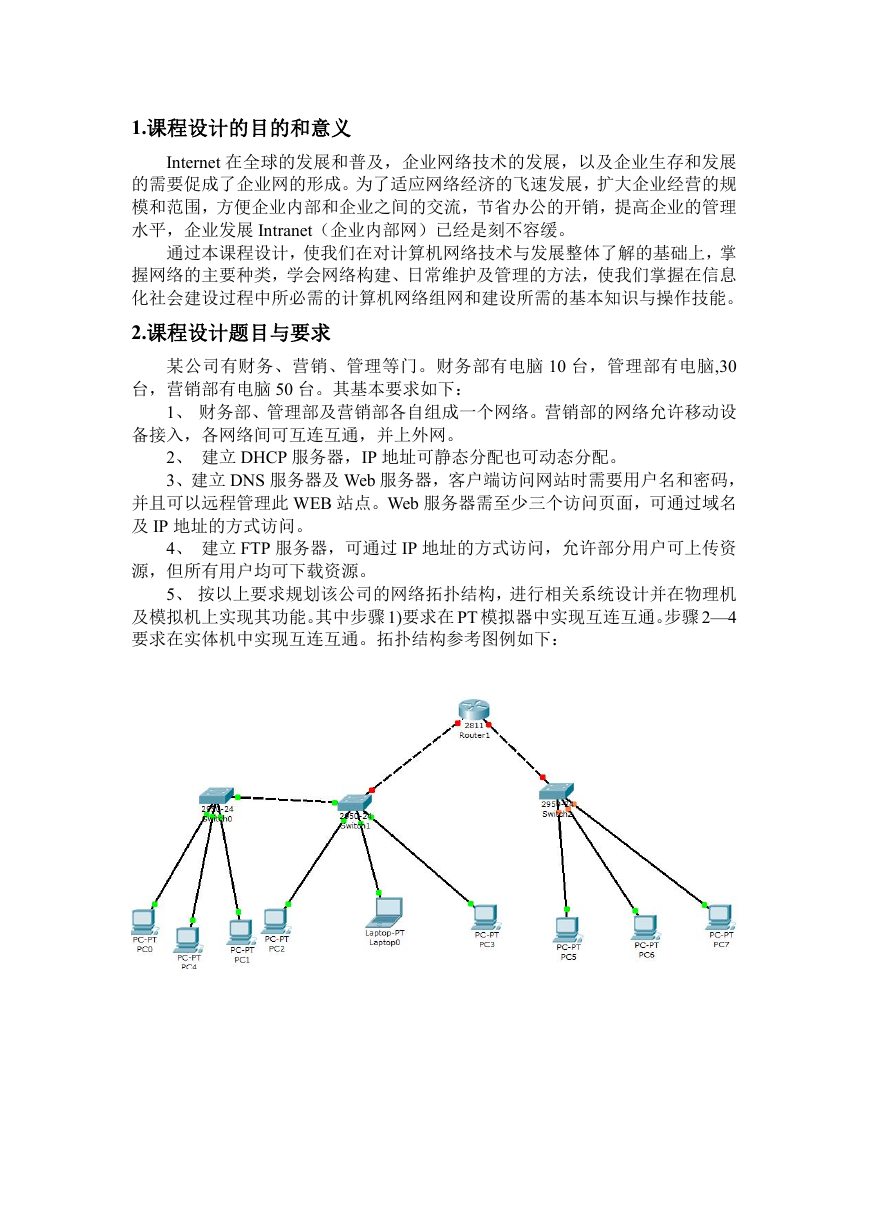

1.课程设计的目的和意义
Internet 在全球的发展和普及,企业网络技术的发展,以及企业生存和发展
的需要促成了企业网的形成。为了适应网络经济的飞速发展,扩大企业经营的规
模和范围,方便企业内部和企业之间的交流,节省办公的开销,提高企业的管理
水平,企业发展 Intranet(企业内部网)已经是刻不容缓。
通过本课程设计,使我们在对计算机网络技术与发展整体了解的基础上,掌
握网络的主要种类,学会网络构建、日常维护及管理的方法,使我们掌握在信息
化社会建设过程中所必需的计算机网络组网和建设所需的基本知识与操作技能。
2.课程设计题目与要求
某公司有财务、营销、管理等门。财务部有电脑 10 台,管理部有电脑,30
台,营销部有电脑 50 台。其基本要求如下:
1、 财务部、管理部及营销部各自组成一个网络。营销部的网络允许移动设
备接入,各网络间可互连互通,并上外网。
2、 建立 DHCP 服务器,IP 地址可静态分配也可动态分配。
3、建立 DNS 服务器及 Web 服务器,客户端访问网站时需要用户名和密码,
并且可以远程管理此 WEB 站点。Web 服务器需至少三个访问页面,可通过域名
及 IP 地址的方式访问。
4、 建立 FTP 服务器,可通过 IP 地址的方式访问,允许部分用户可上传资
源,但所有用户均可下载资源。
5、 按以上要求规划该公司的网络拓扑结构,进行相关系统设计并在物理机
及模拟机上实现其功能。其中步骤 1)要求在 PT 模拟器中实现互连互通。步骤 2—4
要求在实体机中实现互连互通。拓扑结构参考图例如下:

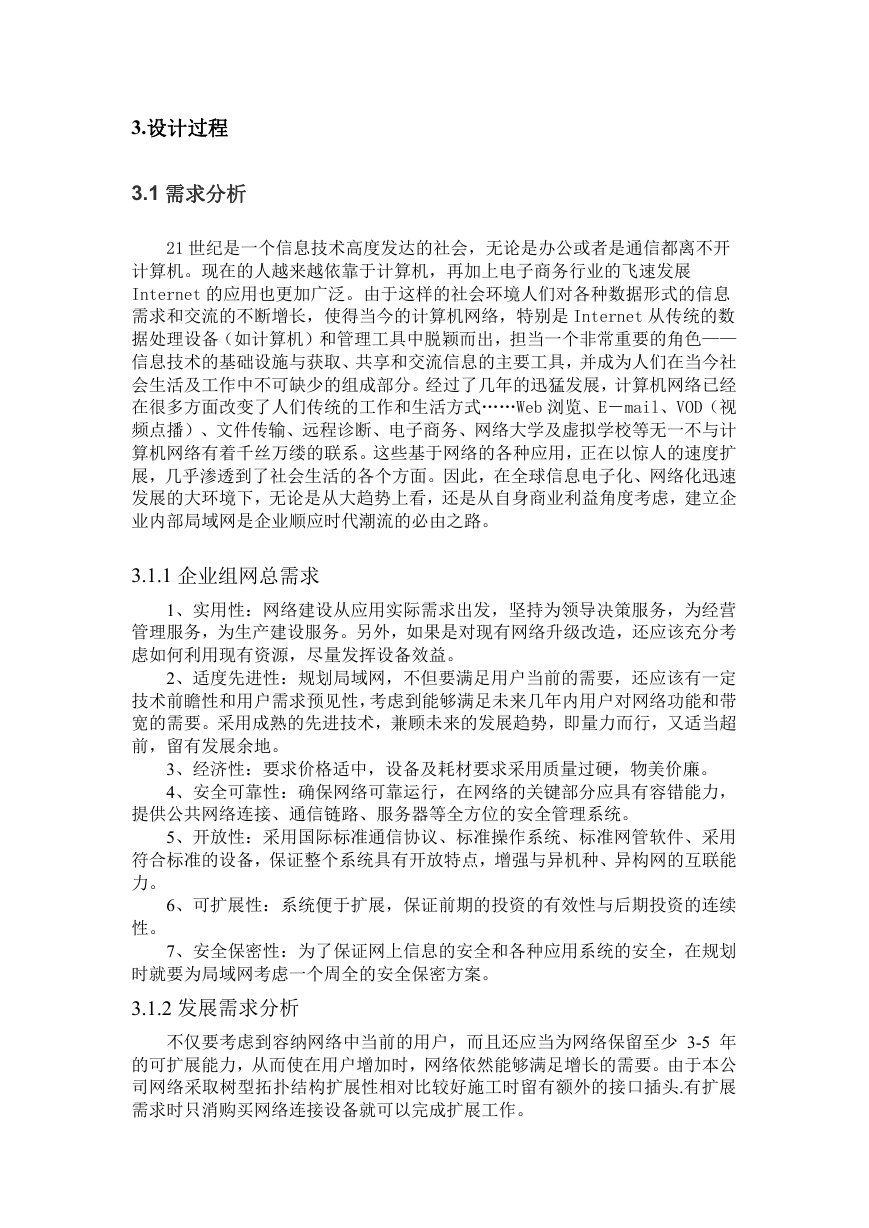

3.设计过程
3.1 需求分析
21 世纪是一个信息技术高度发达的社会,无论是办公或者是通信都离不开
计算机。现在的人越来越依靠于计算机,再加上电子商务行业的飞速发展
Internet 的应用也更加广泛。由于这样的社会环境人们对各种数据形式的信息
需求和交流的不断增长,使得当今的计算机网络,特别是 Internet 从传统的数
据处理设备(如计算机)和管理工具中脱颖而出,担当一个非常重要的角色——
信息技术的基础设施与获取、共享和交流信息的主要工具,并成为人们在当今社
会生活及工作中不可缺少的组成部分。经过了几年的迅猛发展,计算机网络已经
在很多方面改变了人们传统的工作和生活方式……Web 浏览、E-mail、VOD(视
频点播)、文件传输、远程诊断、电子商务、网络大学及虚拟学校等无一不与计
算机网络有着千丝万缕的联系。这些基于网络的各种应用,正在以惊人的速度扩
展,几乎渗透到了社会生活的各个方面。因此,在全球信息电子化、网络化迅速
发展的大环境下,无论是从大趋势上看,还是从自身商业利益角度考虑,建立企
业内部局域网是企业顺应时代潮流的必由之路。
3.1.1 企业组网总需求
1、实用性:网络建设从应用实际需求出发,坚持为领导决策服务,为经营
管理服务,为生产建设服务。另外,如果是对现有网络升级改造,还应该充分考
虑如何利用现有资源,尽量发挥设备效益。
2、适度先进性:规划局域网,不但要满足用户当前的需要,还应该有一定
技术前瞻性和用户需求预见性,考虑到能够满足未来几年内用户对网络功能和带
宽的需要。采用成熟的先进技术,兼顾未来的发展趋势,即量力而行,又适当超
前,留有发展余地。
3、经济性:要求价格适中,设备及耗材要求采用质量过硬,物美价廉。
4、安全可靠性:确保网络可靠运行,在网络的关键部分应具有容错能力,
提供公共网络连接、通信链路、服务器等全方位的安全管理系统。
5、开放性:采用国际标准通信协议、标准操作系统、标准网管软件、采用
符合标准的设备,保证整个系统具有开放特点,增强与异机种、异构网的互联能
力。
6、可扩展性:系统便于扩展,保证前期的投资的有效性与后期投资的连续
性。
7、安全保密性:为了保证网上信息的安全和各种应用系统的安全,在规划
时就要为局域网考虑一个周全的安全保密方案。
3.1.2 发展需求分析
不仅要考虑到容纳网络中当前的用户,而且还应当为网络保留至少 3-5 年
的可扩展能力,从而使在用户增加时,网络依然能够满足增长的需要。由于本公
司网络采取树型拓扑结构扩展性相对比较好施工时留有额外的接口插头.有扩展
需求时只消购买网络连接设备就可以完成扩展工作。
3.1.3 性能需求分析
不同厂家乃至同一厂家不同型号的交换机在性能和功能上都有较大差异,有
的安全性高、有的稳定性好、有的转发速率快、有的拥有特殊性能。因此,应当
慎重考察和分析本网络对性能的根本需求,以便选择相应品牌和型号的交换机。
由于公司规模相对较小,用户端口数量不多且日常工作基于基本的互联网应用就
可以完成,设备采购方面首先考虑性价比。

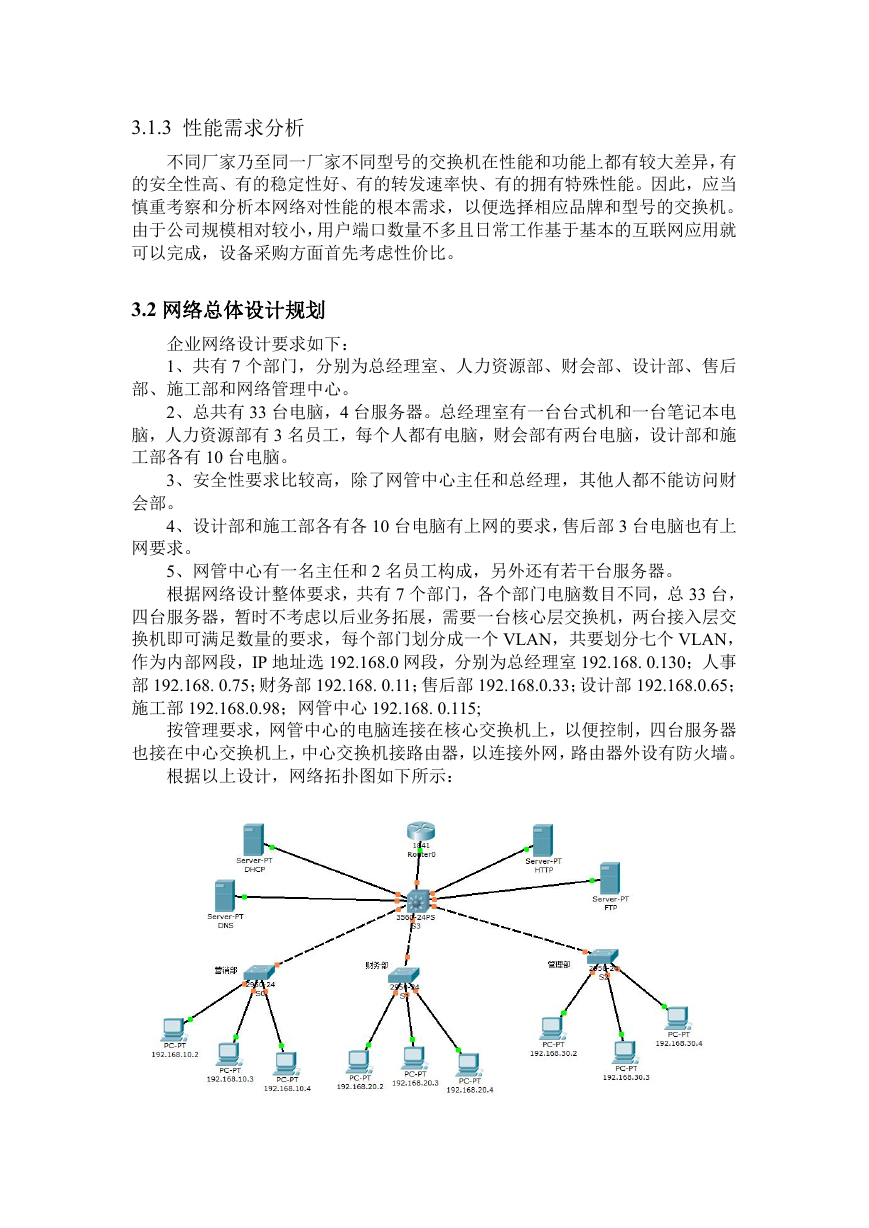

3.2 网络总体设计规划
企业网络设计要求如下:
1、共有 7 个部门,分别为总经理室、人力资源部、财会部、设计部、售后
部、施工部和网络管理中心。
2、总共有 33 台电脑,4 台服务器。总经理室有一台台式机和一台笔记本电
脑,人力资源部有 3 名员工,每个人都有电脑,财会部有两台电脑,设计部和施
工部各有 10 台电脑。
3、安全性要求比较高,除了网管中心主任和总经理,其他人都不能访问财
会部。
4、设计部和施工部各有各 10 台电脑有上网的要求,售后部 3 台电脑也有上
网要求。
5、网管中心有一名主任和 2 名员工构成,另外还有若干台服务器。
根据网络设计整体要求,共有 7 个部门,各个部门电脑数目不同,总 33 台,
四台服务器,暂时不考虑以后业务拓展,需要一台核心层交换机,两台接入层交
换机即可满足数量的要求,每个部门划分成一个 VLAN,共要划分七个 VLAN,
作为内部网段,IP 地址选 192.168.0 网段,分别为总经理室 192.168. 0.130;人事
部 192.168. 0.75;财务部 192.168. 0.11;售后部 192.168.0.33;设计部 192.168.0.65;
施工部 192.168.0.98;网管中心 192.168. 0.115;
按管理要求,网管中心的电脑连接在核心交换机上,以便控制,四台服务器
也接在中心交换机上,中心交换机接路由器,以连接外网,路由器外设有防火墙。
根据以上设计,网络拓扑图如下所示:
采用这种拓扑的优点在于:
1、容易实现:它所采用的传输介质一般都是采用通用的双绞线,这种传输
介质相对来说比较便宜。这种拓扑结构主要应用于 IEEE 802.2、IEEE 802.3 标
准的以太局域网中。
2、节点扩展、移动方便:节点扩展时只需要从交换机中拉一条线即可,而
要移动一个节点只需要把相应节点设备移到新节点即可,而不会像环型网络那样
“牵其一而动全局”。
3 、便于维护:采用树型结构,网络故障将先以层为单位被定位在不同的交
换层面上,随后在被定位的层面上很快就可以找出发生故障的交换机或节点,这
种方法把复杂的维护问题简单化。
4 、采用广播信息传送方式:任何一个节点发送信息在整个网中的节点都可
以收到,这在网络方面存在一定的隐患,但这在局域网中使用影响不大。
5、网络传输数据快:这一点可以从目前最新的 1000Mbps 到 10G 以太网接入
速度可以看出。
3.3 网络配置环境
3.3.1 操作系统的选择
操作系统:作为服务器的 PC 采用 Windows Server 2003,普通 PC 采用
Windows XP。
采用这种操作系统分配的好处在于:
1)良好的多系统集成环境
Windows Server 2003 与 UNIX、NETWARE、NTS、Windows XP 等其它网
络操作系统间保持了一种很好的交互关系,用户可以很轻松地把 Windows Server
2003 服务器或网络集成到现有的网络中
2)强大的外部网络(Internet)功能
Windows Server 2003 对 Internet 功能的增强与集成可以说已经超过之前的任
何一款网络操作系统,主要表现在其捆绑的 IIS 因特网信息服务、IPP 因特网打
印协议和动态主机配置协议 DHCP 上。
3.3.2 其他设备的选择
CISCO 2950-24 交换机、路由器、多台 PC 机、网路连接线
一个公司内部网络的设计,需要公司有自己的服务器,以处理相应的业务需
求,根据设计要求,本设计具体需要五种服务器,分别为:
1、DHCP 服务器,以满足设计部、售后部、施工部采用 DHCP 动态分配 IP
地址的需求。
2、DNS 服务器,以满足为所有主机访问 Internet 进行域名解析及内部服务
器解析的需求。
3、FTP 服务器,以满足实现用户在内网的资料的上传和下载的需求。
4、Email 服务器,以满足为每个企业员工分配独立的邮箱,能够向内网和
外网发送邮件的需求。
5、WEB 服务器,实现公司各种信息的发布,并且满足 Internet 用户可以自
由访问该服务器
具体各种服务器的安装详情如下:
3.4 DHCP 服务器安装与配置
3.4.1 安装 DHCP 服务器
1)通过“Windows 组件向导”对话框,选中“网络服务”对话框的子组件列表中的 “动
态主机配置协议(DHCP)”。
2)返回“Windows 组件向导”对话框后,在向导的提示下完成安装过程。
3.4.2 配置 DHCP 服务器
1)对 DHCP 服务器授权
在 DHCP 控制树中打开“管理授权的服务器”对话框中,在“授权 DHCP 服务器”
对话框中,键入要授权的 DHCP 服务器的 IP 地址,完成授权。
2)创建 IP 作用域
在经过授权的 DHCP 服务器上创建一个作用域并激活该作用域
设置服务器不分配的 IP 地址,即排除的 IP 地址范围
在“租约期限”页上单设置 DHCP 客户机从此作用域使用 IP 地址的时间长短,默认为
8 天,完成作用域的新建
激活该作用域
3)配置作用域
配置路由器与 DNS 服务器
