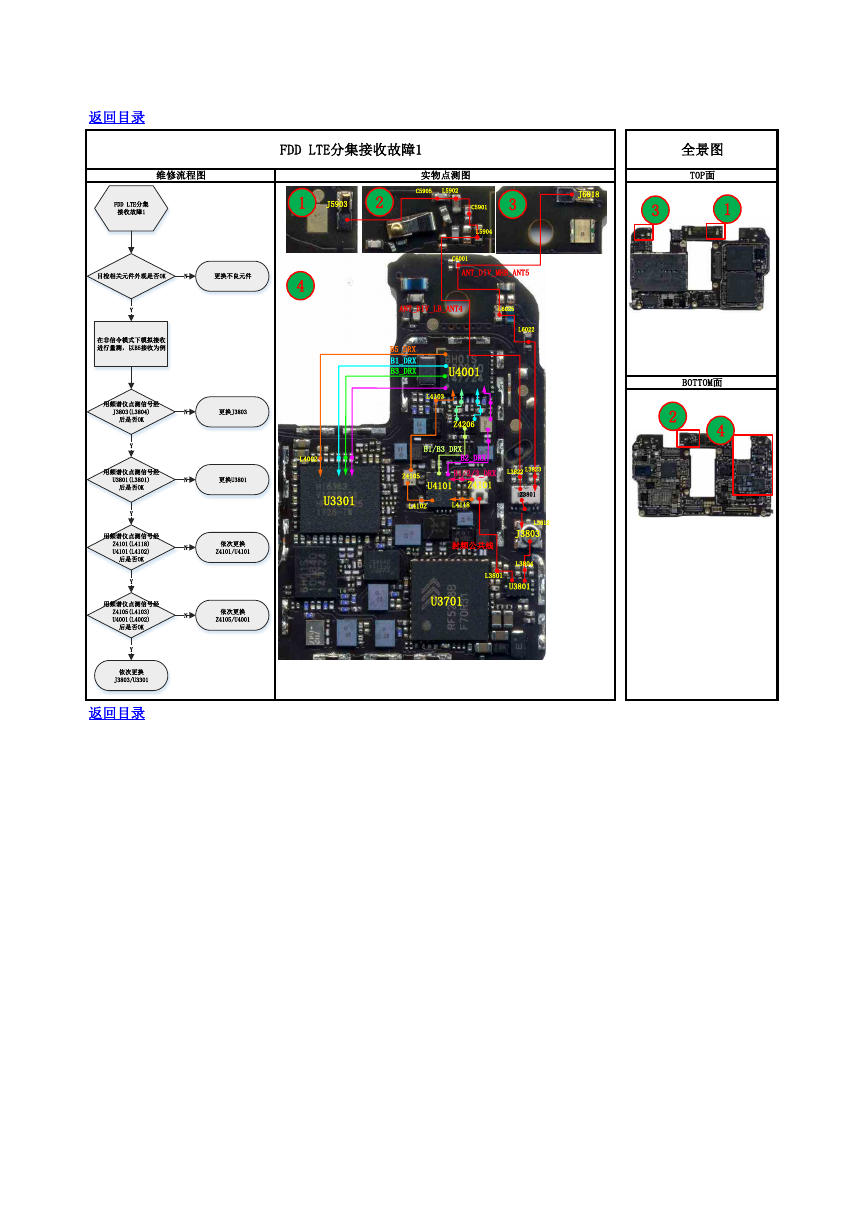

全景图 TOP面 J6018 3 1 BOTTOM面 2 4 FDD LTE分集接收故障1 1 J5903 2 4 实物点测图 C5905 L5902 3 C5901 L5904 C6001 ANT_DIV_MHB_ANT5 ANT_DIV_LB_ANT4 L6025 L6022 B5_DRX B1_DRX B3_DRX U4001 L4103 Z4206 L4002 U3301 B1/B3_DRX B2_DRX Z4105 B1/2/3_DRX Z4101 U4101 L4102 L4118 L3822 L3823 Z3801 L3812 J3803 射频公共线 L3801 L3804 U3801 U3701 返回目录 维修流程图 返回目录 FDD LTE分集 接收故障1目检相关元件外观是否OK更换不良元件在非信令模式下模拟接收进行量测，以B5接收为例用频谱仪点测信号经J3803(L3804)后是否OK更换J3803用频谱仪点测信号经U3801(L3801)后是否OK更换U3801用频谱仪点测信号经Z4101(L4118)U4101(L4102)后是否OK依次更换Z4101/U4101NYNYNYNY用频谱仪点测信号经Z4105(L4103)U4001(L4002)后是否OK依次更换Z4105/U4001N依次更换J3803/U3301Y
