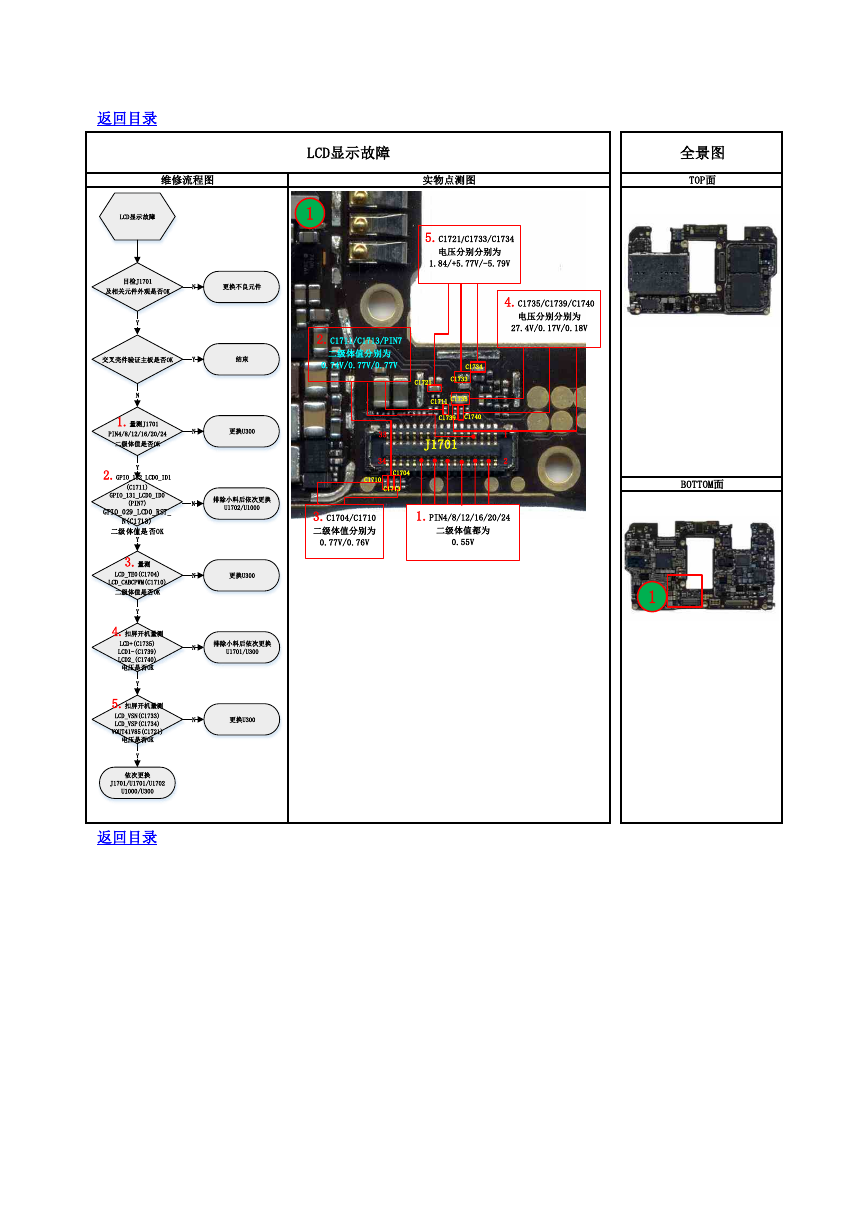

返回目录 LCD显示故障 维修流程图 实物点测图 全景图 TOP面 1 5.C1721/C1733/C1734 电压分别分别为 1.84/+5.77V/-5.79V 4.C1735/C1739/C1740 电压分别分别为 27.4V/0.17V/0.18V C1734 C1721 C1733 C1711 C1735 C1739 C1740 J1701 1 2 2.C1711/C1713/PIN7 二级体值分别为 0.74V/0.77V/0.77V 33 34 C1704 C1710 C1713 3.C1704/C1710 二级体值分别为 0.77V/0.76V 1.PIN4/8/12/16/20/24 二级体值都为 0.55V BOTTOM面 1 返回目录 LCD显示故障目检J1701及相关元件外观是否OK更换不良元件交叉壳件验证主板是否OK结束YYN1.量测J1701 PIN4/8/12/16/20/24二级体值是否OK更换U300NN3.量测LCD_TE0(C1704)LCD_CABCPWM(C1710)二级体值是否OK4.扣屏开机量测 LCD+(C1735)LCD1-(C1739)LCD2_(C1740)电压是否OKY更换U300N排除小料后依次更换U1701/U300NY更换U300NYY排除小料后依次更换U1702/U1000NY依次更换J1701/U1701/U1702U1000/U3005.扣屏开机量测LCD_VSN(C1733)LCD_VSP(C1734)VOUT41V85(C1721)电压是否OK2.GPIO_132_LCD0_ID1(C1711)GPIO_131_LCD0_ID0(PIN7)GPIO_029_LCD0_RST_N(C1713)二级体值是否OK
