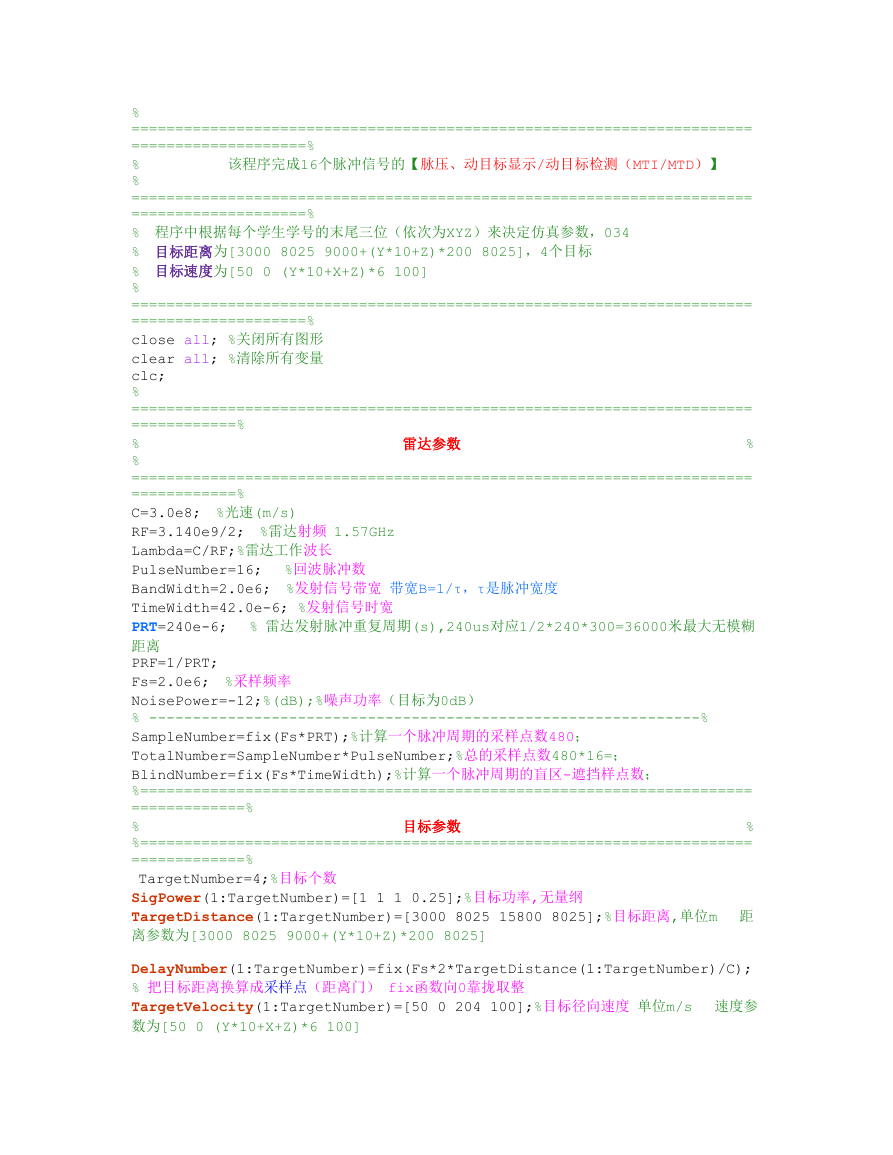

该程序完成16个脉冲信号的【脉压、动目标显示/动目标检测（MTI/MTD）】 % ======================================================================= ====================% % % ======================================================================= ====================% % 程序中根据每个学生学号的末尾三位（依次为XYZ）来决定仿真参数，034 % 目标距离为[3000 8025 9000+(Y*10+Z)*200 8025]，4个目标 % 目标速度为[50 0 (Y*10+X+Z)*6 100] % ======================================================================= ====================% close all; %关闭所有图形 clear all; %清除所有变量 clc; % ======================================================================= ============% % % % ======================================================================= ============% C=3.0e8; %光速(m/s) RF=3.140e9/2; %雷达射频 1.57GHz Lambda=C/RF;%雷达工作波长 PulseNumber=16; BandWidth=2.0e6; %发射信号带宽 带宽B=1/τ，τ是脉冲宽度 TimeWidth=42.0e-6; %发射信号时宽 PRT=240e-6; 距离 PRF=1/PRT; Fs=2.0e6; %采样频率 NoisePower=-12;%(dB);%噪声功率（目标为0dB） % ---------------------------------------------------------------% SampleNumber=fix(Fs*PRT);%计算一个脉冲周期的采样点数480； TotalNumber=SampleNumber*PulseNumber;%总的采样点数480*16=； BlindNumber=fix(Fs*TimeWidth);%计算一个脉冲周期的盲区-遮挡样点数； %====================================================================== =============% % % %====================================================================== =============% TargetNumber=4;%目标个数 SigPower(1:TargetNumber)=[1 1 1 0.25];%目标功率,无量纲 TargetDistance(1:TargetNumber)=[3000 8025 15800 8025];%目标距离,单位m 距 离参数为[3000 8025 9000+(Y*10+Z)*200 8025] DelayNumber(1:TargetNumber)=fix(Fs*2*TargetDistance(1:TargetNumber)/C); % 把目标距离换算成采样点（距离门） fix函数向0靠拢取整 TargetVelocity(1:TargetNumber)=[50 0 204 100];%目标径向速度 单位m/s 速度参 数为[50 0 (Y*10+X+Z)*6 100] % 雷达发射脉冲重复周期(s),240us对应1/2*240*300=36000米最大无模糊 %回波脉冲数 雷达参数 目标参数 

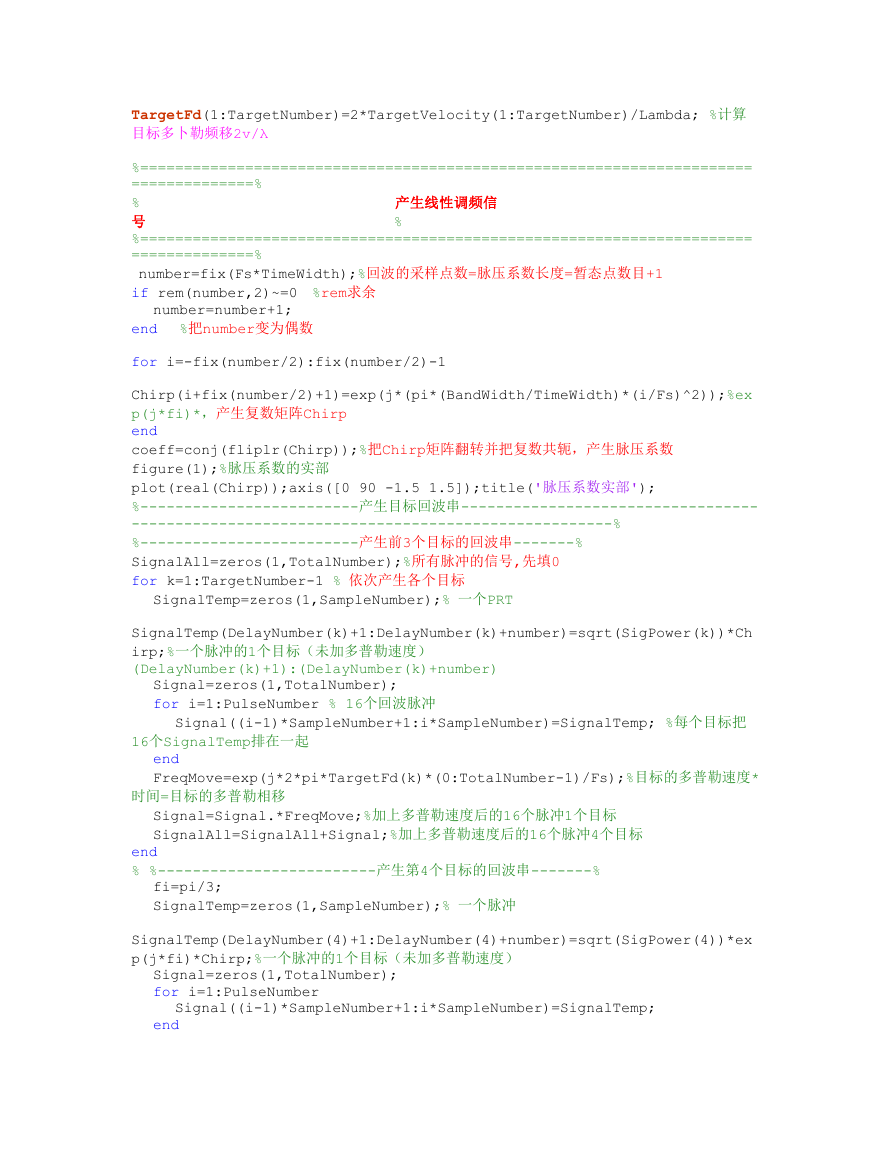

%把number变为偶数 number=number+1; 产生线性调频信 % TargetFd(1:TargetNumber)=2*TargetVelocity(1:TargetNumber)/Lambda; %计算 目标多卜勒频移2v/λ %====================================================================== ==============% % 号 %====================================================================== ==============% number=fix(Fs*TimeWidth);%回波的采样点数=脉压系数长度=暂态点数目+1 if rem(number,2)~=0 %rem求余 end for i=-fix(number/2):fix(number/2)-1 Chirp(i+fix(number/2)+1)=exp(j*(pi*(BandWidth/TimeWidth)*(i/Fs)^2));%ex p(j*fi)*，产生复数矩阵Chirp end coeff=conj(fliplr(Chirp));%把Chirp矩阵翻转并把复数共轭，产生脉压系数 figure(1);%脉压系数的实部 plot(real(Chirp));axis([0 90 -1.5 1.5]);title('脉压系数实部'); %-------------------------产生目标回波串---------------------------------- -------------------------------------------------------% %-------------------------产生前3个目标的回波串-------% SignalAll=zeros(1,TotalNumber);%所有脉冲的信号,先填0 for k=1:TargetNumber-1 % 依次产生各个目标 SignalTemp=zeros(1,SampleNumber);% 一个PRT SignalTemp(DelayNumber(k)+1:DelayNumber(k)+number)=sqrt(SigPower(k))*Ch irp;%一个脉冲的1个目标（未加多普勒速度） (DelayNumber(k)+1):(DelayNumber(k)+number) Signal=zeros(1,TotalNumber); for i=1:PulseNumber % 16个回波脉冲 Signal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp; %每个目标把 end FreqMove=exp(j*2*pi*TargetFd(k)*(0:TotalNumber-1)/Fs);%目标的多普勒速度* 16个SignalTemp排在一起 时间=目标的多普勒相移 Signal=Signal.*FreqMove;%加上多普勒速度后的16个脉冲1个目标 SignalAll=SignalAll+Signal;%加上多普勒速度后的16个脉冲4个目标 end % %-------------------------产生第4个目标的回波串-------% fi=pi/3; SignalTemp=zeros(1,SampleNumber);% 一个脉冲 SignalTemp(DelayNumber(4)+1:DelayNumber(4)+number)=sqrt(SigPower(4))*ex p(j*fi)*Chirp;%一个脉冲的1个目标（未加多普勒速度） Signal=zeros(1,TotalNumber); for i=1:PulseNumber end Signal((i-1)*SampleNumber+1:i*SampleNumber)=SignalTemp; 

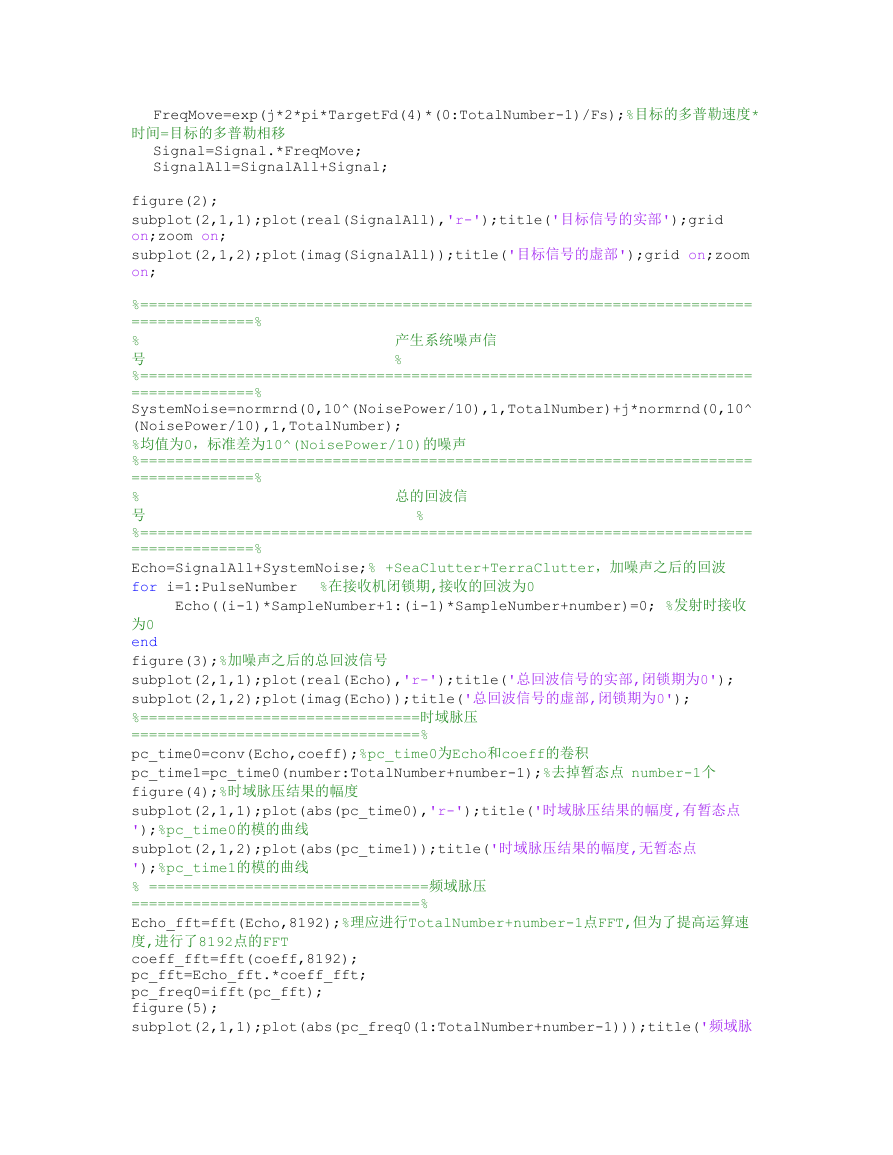

时间=目标的多普勒相移 FreqMove=exp(j*2*pi*TargetFd(4)*(0:TotalNumber-1)/Fs);%目标的多普勒速度* Signal=Signal.*FreqMove; SignalAll=SignalAll+Signal; 总的回波信 % figure(2); subplot(2,1,1);plot(real(SignalAll),'r-');title('目标信号的实部');grid on;zoom on; subplot(2,1,2);plot(imag(SignalAll));title('目标信号的虚部');grid on;zoom on; %====================================================================== ==============% % 号 %====================================================================== ==============% SystemNoise=normrnd(0,10^(NoisePower/10),1,TotalNumber)+j*normrnd(0,10^ (NoisePower/10),1,TotalNumber); %均值为0，标准差为10^(NoisePower/10)的噪声 %====================================================================== ==============% % 号 %====================================================================== ==============% Echo=SignalAll+SystemNoise;% +SeaClutter+TerraClutter，加噪声之后的回波 for i=1:PulseNumber %在接收机闭锁期,接收的回波为0 产生系统噪声信 % Echo((i-1)*SampleNumber+1:(i-1)*SampleNumber+number)=0; %发射时接收 为0 end figure(3);%加噪声之后的总回波信号 subplot(2,1,1);plot(real(Echo),'r-');title('总回波信号的实部,闭锁期为0'); subplot(2,1,2);plot(imag(Echo));title('总回波信号的虚部,闭锁期为0'); %================================时域脉压 =================================% pc_time0=conv(Echo,coeff);%pc_time0为Echo和coeff的卷积 pc_time1=pc_time0(number:TotalNumber+number-1);%去掉暂态点 number-1个 figure(4);%时域脉压结果的幅度 subplot(2,1,1);plot(abs(pc_time0),'r-');title('时域脉压结果的幅度,有暂态点 ');%pc_time0的模的曲线 subplot(2,1,2);plot(abs(pc_time1));title('时域脉压结果的幅度,无暂态点 ');%pc_time1的模的曲线 % ================================频域脉压 =================================% Echo_fft=fft(Echo,8192);%理应进行TotalNumber+number-1点FFT,但为了提高运算速 度,进行了8192点的FFT coeff_fft=fft(coeff,8192); pc_fft=Echo_fft.*coeff_fft; pc_freq0=ifft(pc_fft); figure(5); subplot(2,1,1);plot(abs(pc_freq0(1:TotalNumber+number-1)));title('频域脉 

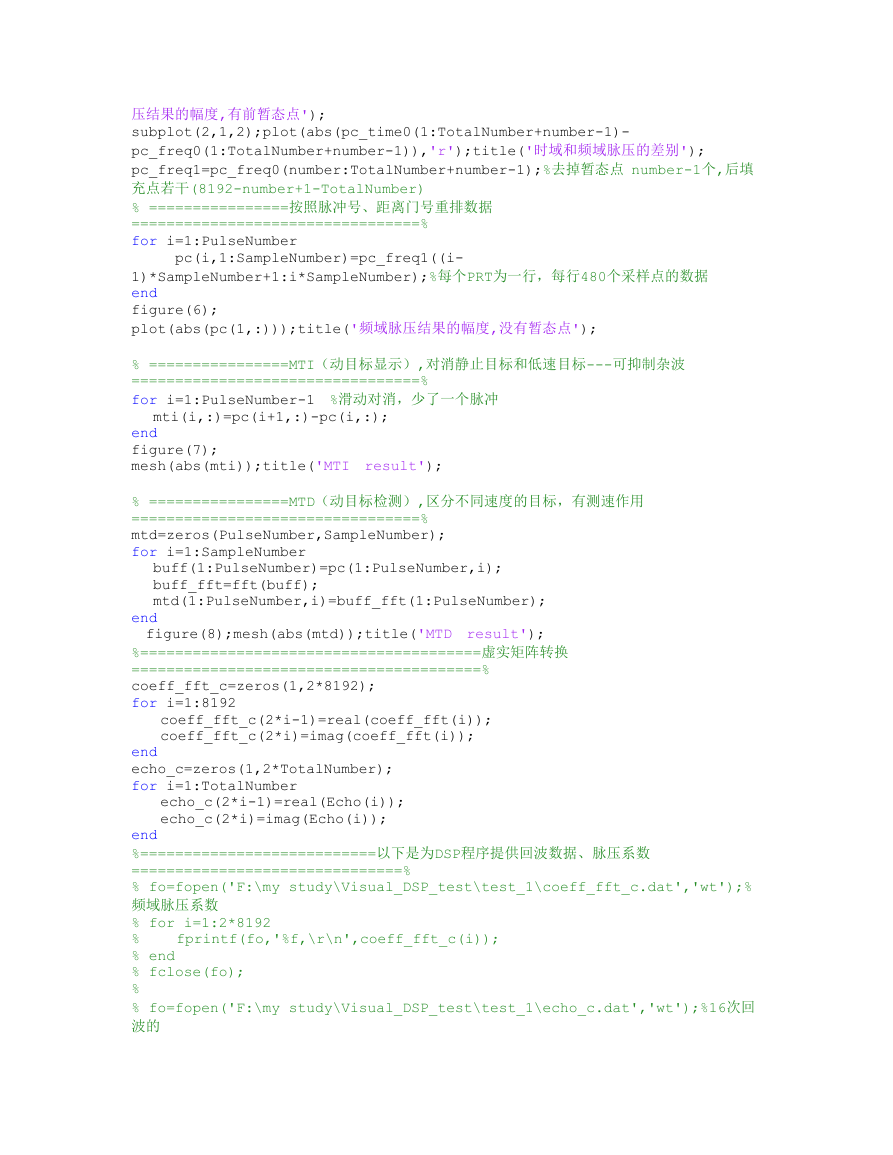

pc(i,1:SampleNumber)=pc_freq1((i- 压结果的幅度,有前暂态点'); subplot(2,1,2);plot(abs(pc_time0(1:TotalNumber+number-1)- pc_freq0(1:TotalNumber+number-1)),'r');title('时域和频域脉压的差别'); pc_freq1=pc_freq0(number:TotalNumber+number-1);%去掉暂态点 number-1个,后填 充点若干(8192-number+1-TotalNumber) % ================按照脉冲号、距离门号重排数据 =================================% for i=1:PulseNumber 1)*SampleNumber+1:i*SampleNumber);%每个PRT为一行，每行480个采样点的数据 end figure(6); plot(abs(pc(1,:)));title('频域脉压结果的幅度,没有暂态点'); % ================MTI（动目标显示）,对消静止目标和低速目标---可抑制杂波 =================================% for i=1:PulseNumber-1 %滑动对消，少了一个脉冲 end figure(7); mesh(abs(mti));title('MTI result'); % ================MTD（动目标检测）,区分不同速度的目标，有测速作用 =================================% mtd=zeros(PulseNumber,SampleNumber); for i=1:SampleNumber mti(i,:)=pc(i+1,:)-pc(i,:); end %===========================以下是为DSP程序提供回波数据、脉压系数 ===============================% % fo=fopen('F:\my study\Visual_DSP_test\test_1\coeff_fft_c.dat','wt');% 频域脉压系数 % for i=1:2*8192 % % end % fclose(fo); % % fo=fopen('F:\my study\Visual_DSP_test\test_1\echo_c.dat','wt');%16次回 波的 fprintf(fo,'%f,\r\n',coeff_fft_c(i)); buff(1:PulseNumber)=pc(1:PulseNumber,i); buff_fft=fft(buff); mtd(1:PulseNumber,i)=buff_fft(1:PulseNumber); figure(8);mesh(abs(mtd));title('MTD result'); end %=======================================虚实矩阵转换 ========================================% coeff_fft_c=zeros(1,2*8192); for i=1:8192 coeff_fft_c(2*i-1)=real(coeff_fft(i)); coeff_fft_c(2*i)=imag(coeff_fft(i)); end echo_c=zeros(1,2*TotalNumber); for i=1:TotalNumber echo_c(2*i-1)=real(Echo(i)); echo_c(2*i)=imag(Echo(i)); 

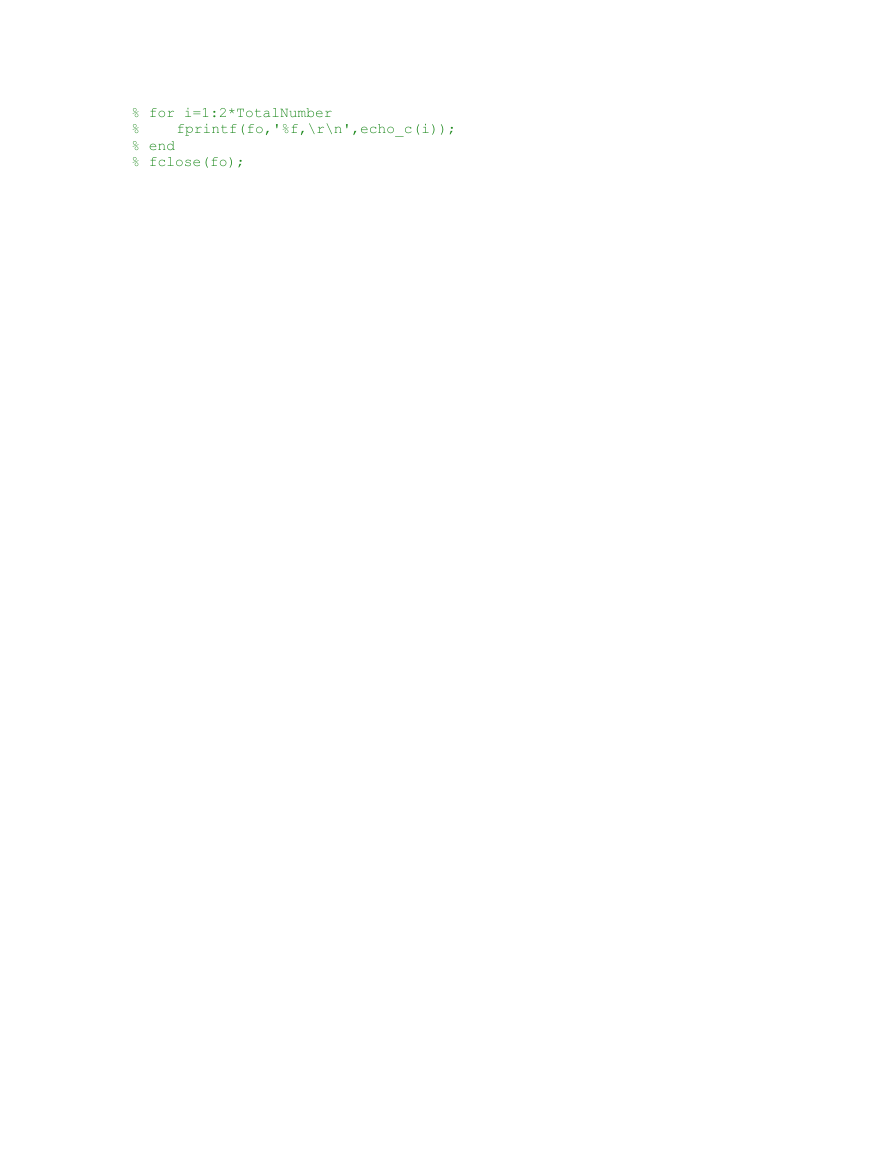

fprintf(fo,'%f,\r\n',echo_c(i)); % for i=1:2*TotalNumber % % end % fclose(fo);
