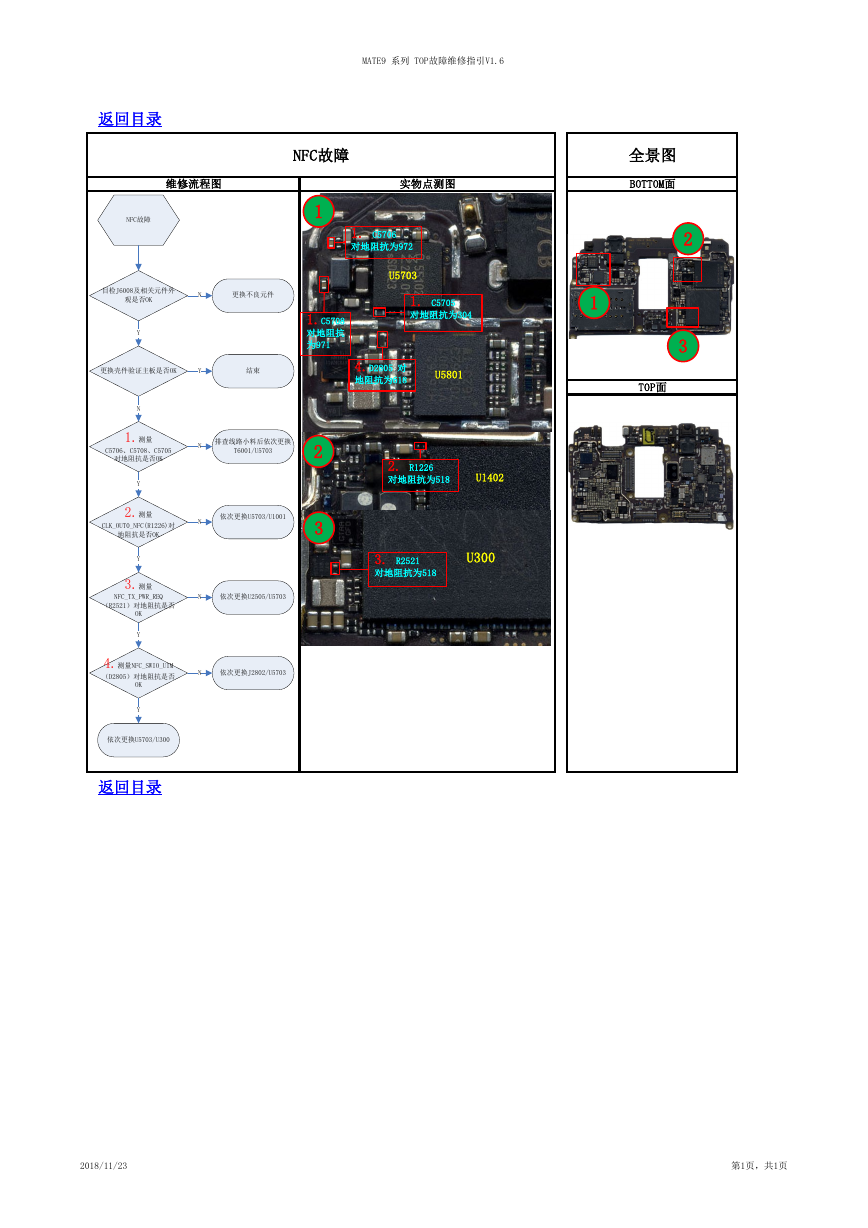

MATE9 系列 TOP故障维修指引V1.6 返回目录 NFC故障 维修流程图 实物点测图 NFC故障 1 1. C5706 对地阻抗为972 U5703 目检J6008及相关元件外 观是否OK N 更换不良元件 Y 1.C5708 对地阻抗 为971 1. C5705 对地阻抗为304 1 更换壳件验证主板是否OK Y 结束 4.D2805 对 地阻抗为618 U5801 全景图 BOTTOM面 2 3 TOP面 2. R1226 对地阻抗为518 U1402 3. R2521 对地阻抗为518 U300 N 1.测量 C5706、C5708、C5705 对地阻抗是否OK Y 2.测量 CLK_OUT0_NFC(R1226)对 地阻抗是否OK N N Y 3.测量 排查线路小料后依次更换 T6001/U5703 依次更换U5703/U1001 2 3 NFC_TX_PWR_REQ N 依次更换U2505/U5703 （R2521）对地阻抗是否 OK Y 4.测量NFC_SWIO_UIM （D2805）对地阻抗是否 N 依次更换J2802/U5703 OK Y 依次更换U5703/U300 返回目录 2018/11/23 第1页，共1页
