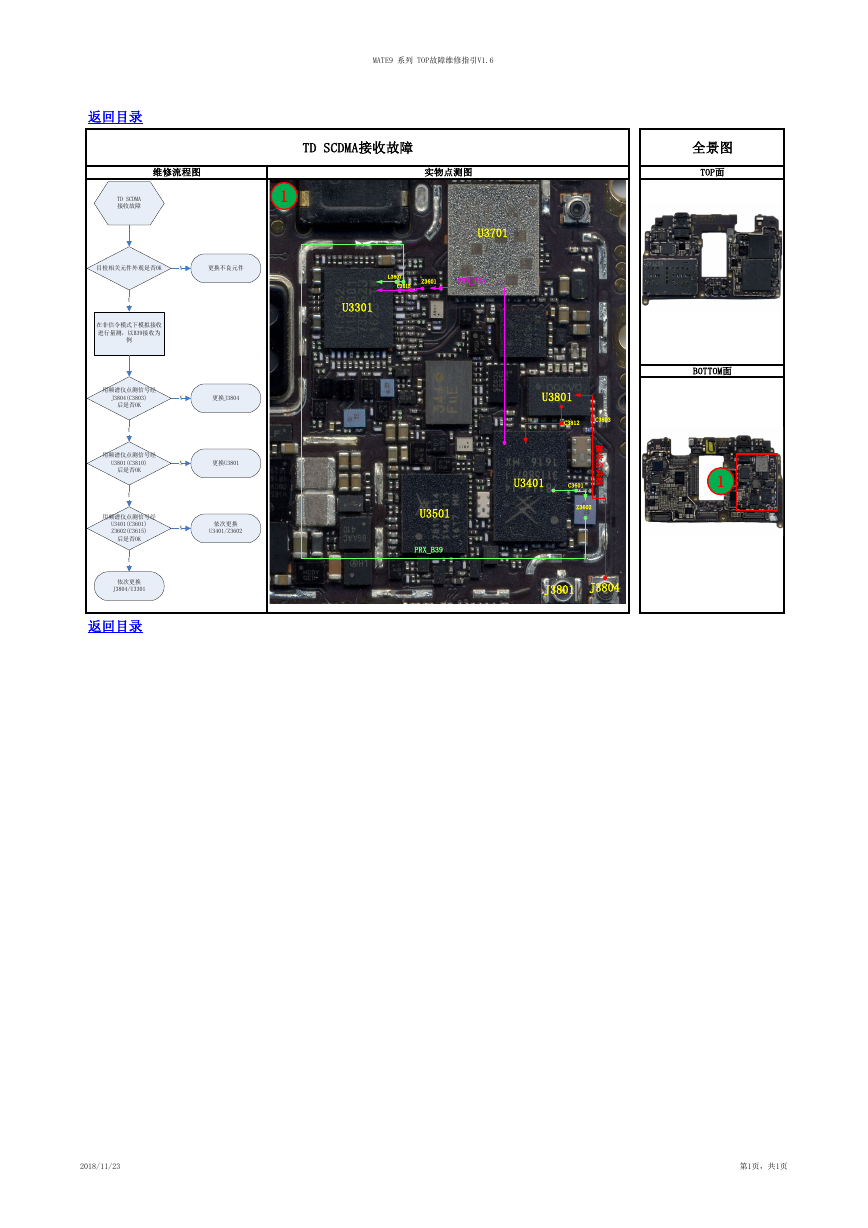

MATE9 系列 TOP故障维修指引V1.6 返回目录 维修流程图 实物点测图 TD SCDMA接收故障 全景图 TOP面 TD SCDMA 接收故障 1 目检相关元件外观是否OK N 更换不良元件 Y 在非信令模式下模拟接收 进行量测，以B39接收为 例 用频谱仪点测信号经 J3804(C3803) 后是否OK Y 用频谱仪点测信号经 U3801(C3810) 后是否OK Y 用频谱仪点测信号经 U3401(C3601) Z3602(C3615) 后是否OK Y 依次更换 J3804/U3301 返回目录 N N N 更换J3804 更换U3801 依次更换 U3401/Z3602 U3701 L3607 C3615 Z3601 PRX_B34 U3301 BOTTOM面 1 U3801 C3812 C3803 接 收 公 共 线 U3401 C3601 Z3602 J3801 J3804 U3501 PRX_B39 2018/11/23 第1页，共1页
