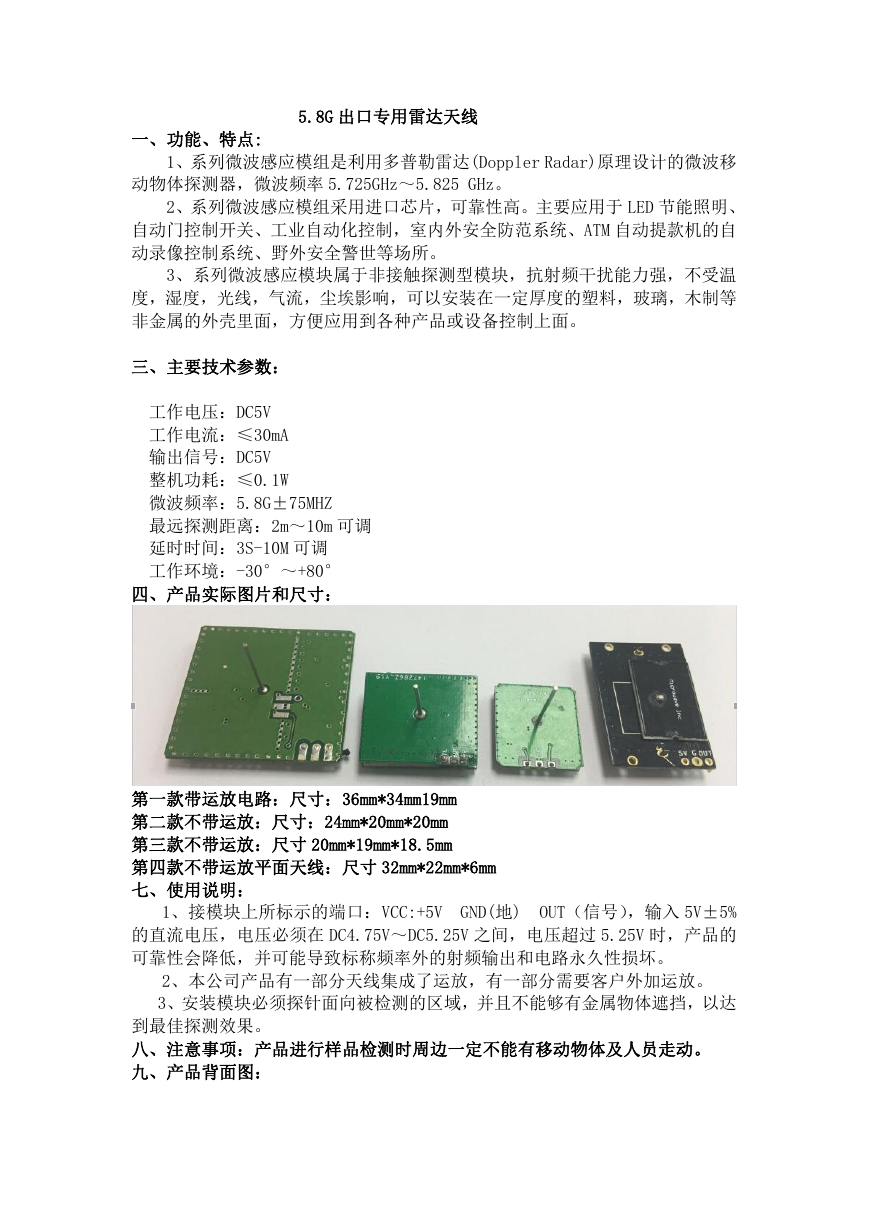

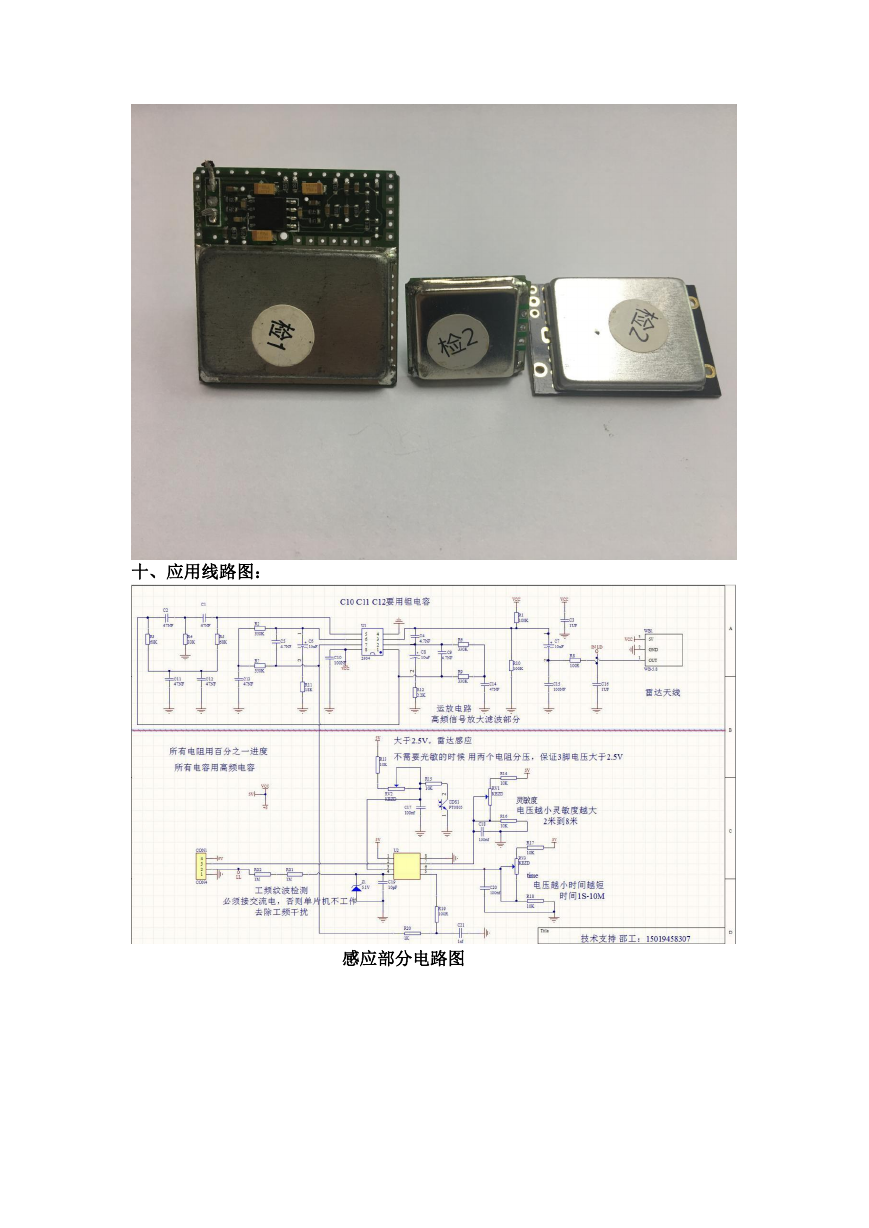

一、功能、特点: 5.8G 出口专用雷达天线 1、系列微波感应模组是利用多普勒雷达(Doppler Radar)原理设计的微波移 动物体探测器，微波频率 5.725GHz～5.825 GHz。 2、系列微波感应模组采用进口芯片，可靠性高。主要应用于 LED 节能照明、 自动门控制开关、工业自动化控制，室内外安全防范系统、ATM 自动提款机的自 动录像控制系统、野外安全警世等场所。 3、系列微波感应模块属于非接触探测型模块，抗射频干扰能力强，不受温 度，湿度，光线，气流，尘埃影响，可以安装在一定厚度的塑料，玻璃，木制等 非金属的外壳里面，方便应用到各种产品或设备控制上面。 三、主要技术参数： 工作电压：DC5V 工作电流：≤30mA 输出信号：DC5V 整机功耗：≤0.1W 微波频率：5.8G±75MHZ 最远探测距离：2m～10m 可调 延时时间：3S-10M 可调 工作环境：-30°～+80° 四、产品实际图片和尺寸： 第一款带运放电路：尺寸：36mm*34mm19mm 第二款不带运放：尺寸：24mm*20mm*20mm 第三款不带运放：尺寸 20mm*19mm*18.5mm 第四款不带运放平面天线：尺寸 32mm*22mm*6mm 七、使用说明： 1、接模块上所标示的端口：VCC:+5V OUT（信号），输入 5V±5% 的直流电压，电压必须在 DC4.75V～DC5.25V 之间，电压超过 5.25V 时，产品的 可靠性会降低，并可能导致标称频率外的射频输出和电路永久性损坏。 GND(地) 2、本公司产品有一部分天线集成了运放，有一部分需要客户外加运放。 3、安装模块必须探针面向被检测的区域，并且不能够有金属物体遮挡，以达 到最佳探测效果。 八、注意事项：产品进行样品检测时周边一定不能有移动物体及人员走动。 九、产品背面图： 

十、应用线路图： 感应部分电路图 

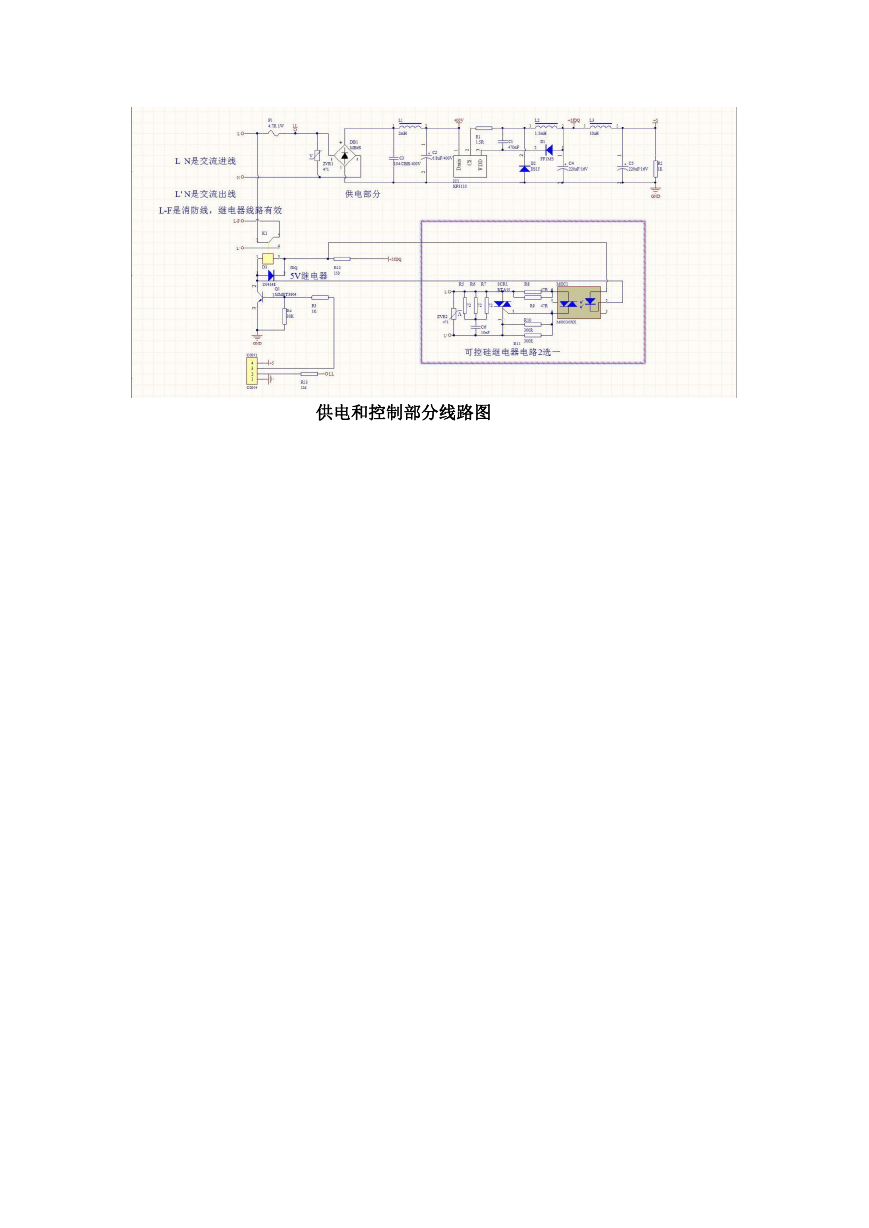

供电和控制部分线路图
