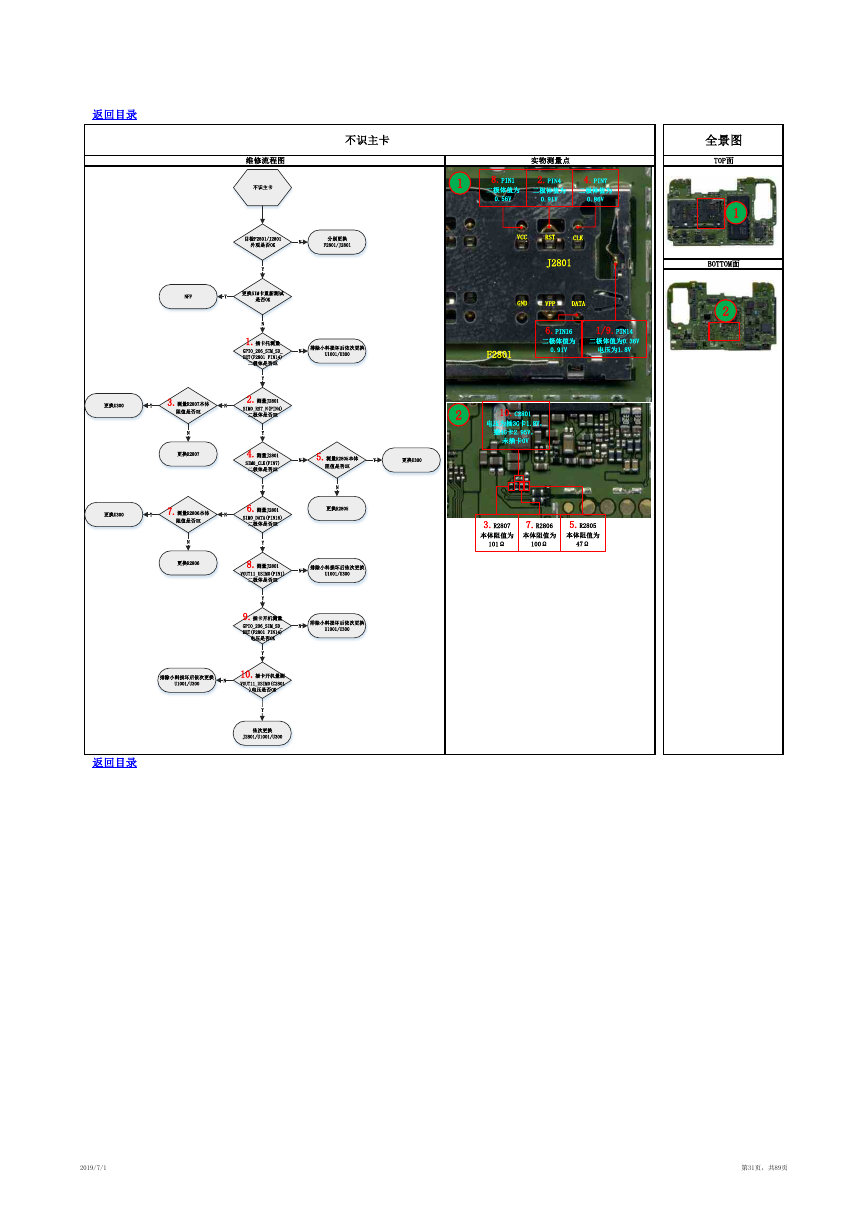

返回目录 不识主卡 维修流程图 实物测量点 1 8.PIN1 二极体值为 0.56V 2.PIN4 二极体值为 0.91V 4.PIN7 二极体值为 0.86V VCC RST CLK 全景图 TOP面 1 J2801 BOTTOM面 GND VPP DATA 2 6.PIN16 二极体值为 0.91V 1/9.PIN14 二极体值为0.36V 电压为1.8V F2801 2 10.C2801 电压为插3G卡1.8V， 插4G卡2.95V， 未插卡0V 3.R2807 本体阻值为 7.R2806 本体阻值为 101Ω 100Ω 5.R2805 本体阻值为 47Ω 返回目录 2019/7/1 第31页，共89页 不识主卡目检F2801/J2801外观是否OK分别更换F2801/J2801N更换SIM卡重新测试是否OKYYNFFN2.测量J2801SIM0_RST_N(PIN4)二极体是否OKN3.测量R2807本体阻值是否OKN更换R2807Y更换U300Y4.测量J2801SIM0_CLK(PIN7)二极体是否OKN5.测量R2805本体阻值是否OKN更换R2805Y更换U300Y6.测量J2801SIM0_DATA(PIN16)二极体是否OKN7.测量R2806本体阻值是否OKN更换R2806Y更换U300Y1.插卡托测量GPIO_206_SIM_SD_DET(F2801 PIN14)二极体是否OKYN排除小料损坏后依次更换U1001/U3008.测量J2801VOUT11_USIM0(PIN1)二极体是否OKNY排除小料损坏后依次更换U1001/U30010.插卡开机量测VOUT11_USIM0(C2801)电压是否OKN排除小料损坏后依次更换U1001/U300Y依次更换J2801/U1001/U3009.插卡开机测量GPIO_206_SIM_SD_DET(F2801 PIN14)电压是否OKYN排除小料损坏后依次更换U1001/U300
