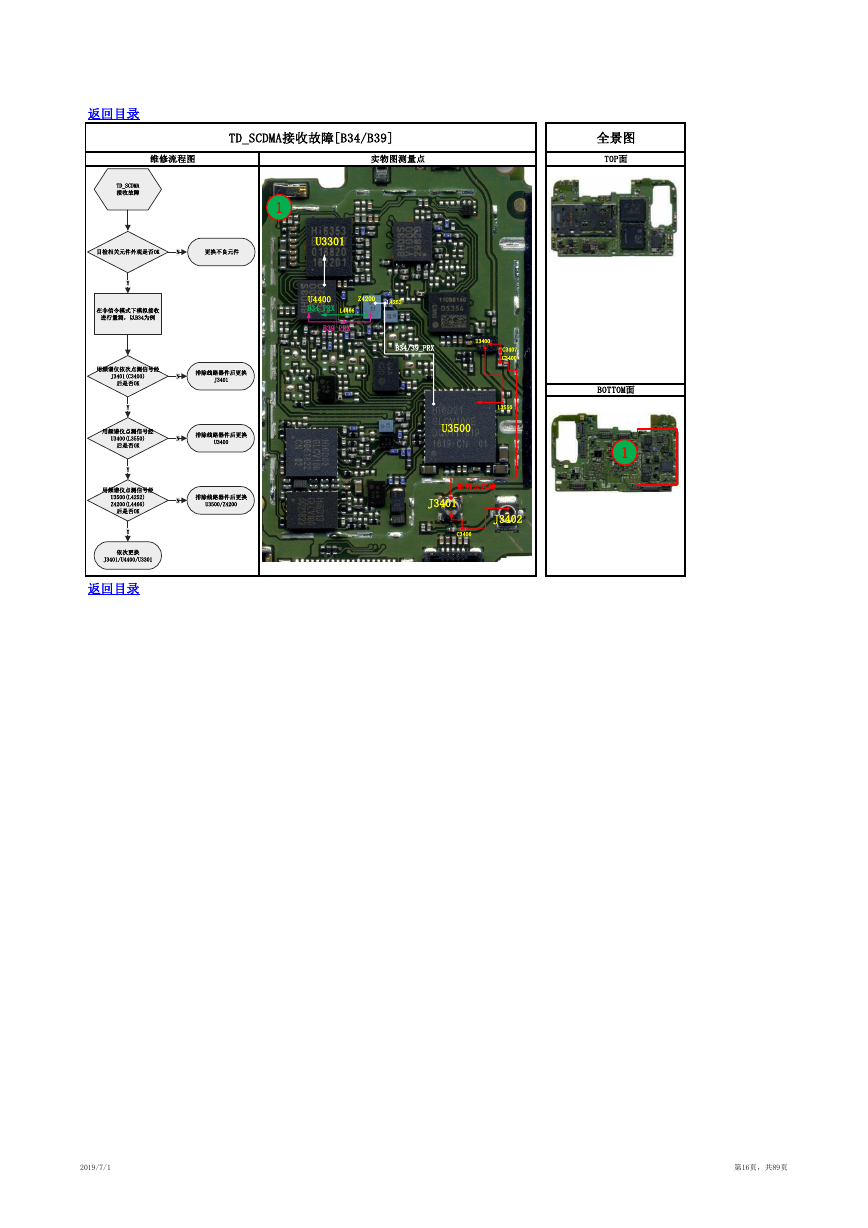

返回目录 TD_SCDMA接收故障[B34/B39] 维修流程图 实物图测量点 全景图 TOP面 1 U3301 U4400 B34_PRX L4466 Z4200 L4252 B39_PRX B34/39_PRX U3400 C3407 C3400 BOTTOM面 1 L3550 U3500 射频公共线 J3401 J3402 C3406 返回目录 2019/7/1 第16页，共89页 TD_SCDMA接收故障目检相关元件外观是否OK更换不良元件N在非信令模式下模拟接收进行量测，以B34为例用频谱仪依次点测信号经J3401(C3400)后是否OKYY排除线路器件后更换J3401N用频谱仪点测信号经U3400(L3550)后是否OKY排除线路器件后更换U3400N用频谱仪点测信号经U3500(L4252)Z4200(L4466)后是否OK排除线路器件后更换U3500/Z4200N依次更换J3401/U4400/U3301Y
