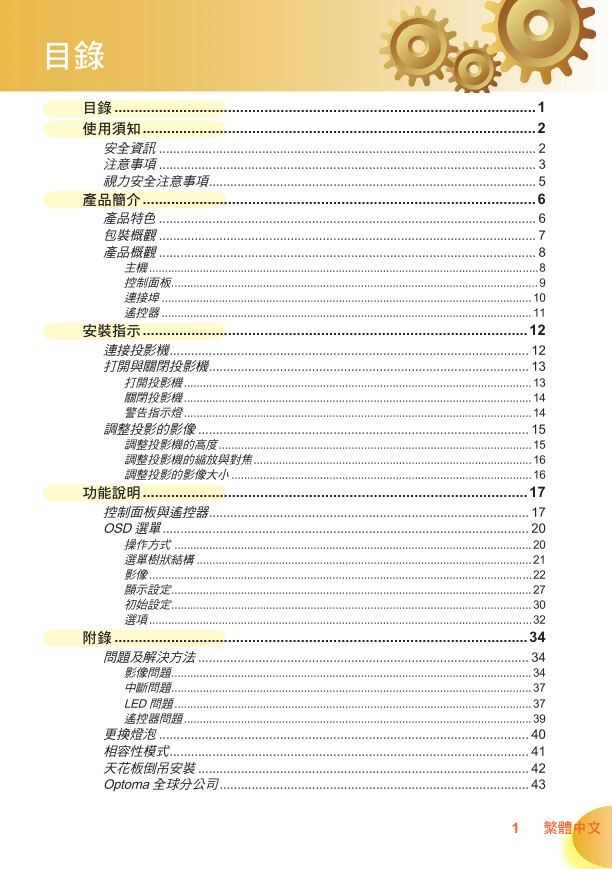

目錄目錄.........................................................................................................1 使用須知..................................................................................................2 安全資訊........................................................................................................... 2 注意事項........................................................................................................... 3 視力安全注意事項............................................................................................. 5 產品簡介..................................................................................................6 產品特色........................................................................................................... 6 包裝概觀........................................................................................................... 7 產品概觀........................................................................................................... 8 主機............................................................................................................................8 控制面板..................................................................................................................... 9 連接埠...................................................................................................................... 10 遙控器...................................................................................................................... 11 安裝指示................................................................................................12 連接投影機...................................................................................................... 12 打開與關閉投影機........................................................................................... 13 打開投影機............................................................................................................... 13 關閉投影機............................................................................................................... 14 警告指示燈............................................................................................................... 14 調整投影的影像.............................................................................................. 15 調整投影機的高度.................................................................................................... 15 調整投影機的縮放與對焦.........................................................................................16 調整投影的影像大小................................................................................................ 16 功能說明................................................................................................17 控制面板與遙控器........................................................................................... 17 OSD.選單........................................................................................................ 20 操作方式................................................................................................................... 20 選單樹狀結構........................................................................................................... 21 影像..........................................................................................................................22 顯示設定................................................................................................................... 27 初始設定................................................................................................................... 30 選項..........................................................................................................................32 附錄.......................................................................................................34 問題及解決方法.............................................................................................. 34 影像問題................................................................................................................... 34 中斷問題................................................................................................................... 37 LED.問題.................................................................................................................. 37 遙控器問題............................................................................................................... 39 更換燈泡......................................................................................................... 40 相容性模式...................................................................................................... 41 天花板倒吊安裝.............................................................................................. 42 Optoma.全球分公司........................................................................................ 43 1 繁體中文

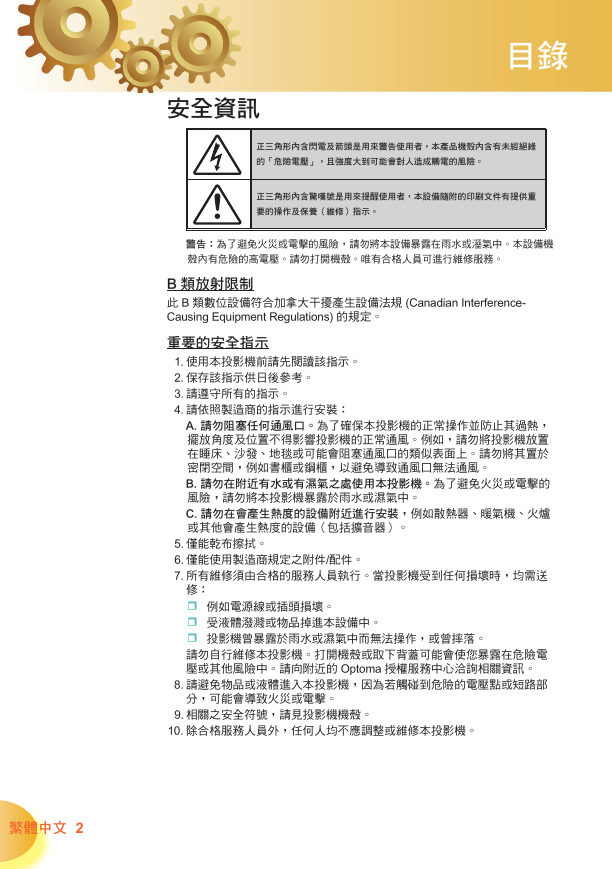

目錄安全資訊正三角形內含閃電及箭頭是用來警告使用者，本產品機殼內含有未經絕緣的「危險電壓」，且強度大到可能會對人造成觸電的風險。正三角形內含驚嘆號是用來提醒使用者，本設備隨附的印刷文件有提供重要的操作及保養（維修）指示。 . 警告︰為了避免火災或電擊的風險，請勿將本設備暴露在雨水或溼氣中。本設備機殼內有危險的高電壓。請勿打開機殼。唯有合格人員可進行維修服務。 B 類放射限制此.B.類數位設備符合加拿大干擾產生設備法規.(Canadian.Interference- Causing.Equipment.Regulations).的規定。重要的安全指示 1..使用本投影機前請先閱讀該指示。 2..保存該指示供日後參考。 3..請遵守所有的指示。 4..請依照製造商的指示進行安裝︰ . A. 請勿阻塞任何通風口。為了確保本投影機的正常操作並防止其過熱，擺放角度及位置不得影響投影機的正常通風。例如，請勿將投影機放置在睡床、沙發、地毯或可能會阻塞通風口的類似表面上。請勿將其置於密閉空間，例如書櫃或鋼櫃，以避免導致通風口無法通風。 . B. 請勿在附近有水或有濕氣之處使用本投影機。為了避免火災或電擊的風險，請勿將本投影機暴露於雨水或濕氣中。 . C. 請勿在會產生熱度的設備附近進行安裝，例如散熱器、暖氣機、火爐或其他會產生熱度的設備（包括擴音器）。 5..僅能乾布擦拭。 6..僅能使用製造商規定之附件/配件。 7...所有維修須由合格的服務人員執行。當投影機受到任何損壞時，均需送修： . 例如電源線或插頭損壞。 . 受液體潑濺或物品掉進本設備中。 . 投影機曾暴露於雨水或濕氣中而無法操作，或曾摔落。 .請勿自行維修本投影機。打開機殼或取下背蓋可能會使您暴露在危險電壓或其他風險中。請向附近的.Optoma.授權服務中心洽詢相關資訊。 . 8...請避免物品或液體進入本投影機，因為若觸碰到危險的電壓點或短路部分，可能會導致火災或電擊。 9..相關之安全符號，請見投影機機殼。 10..除合格服務人員外，任何人均不應調整或維修本投影機。繁體中文 2

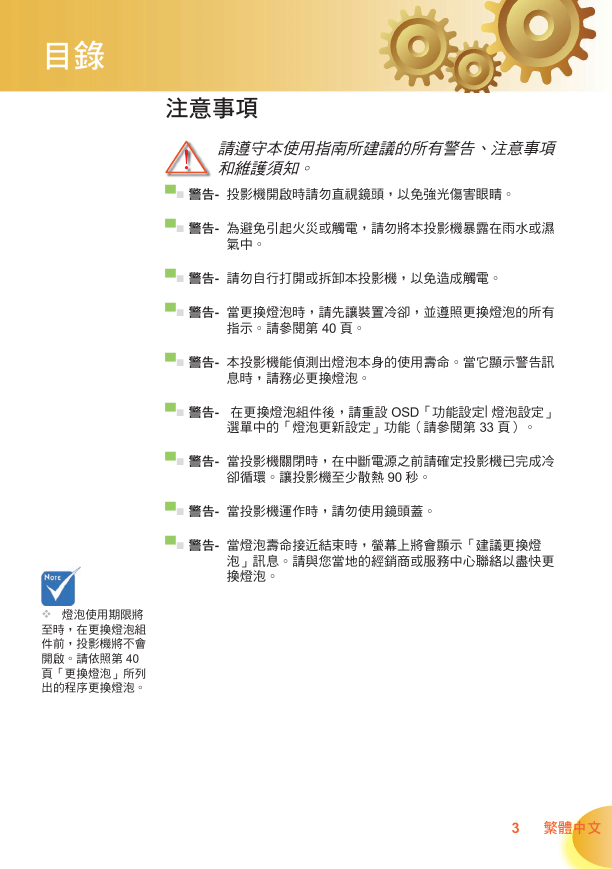

注意事項 . 請遵守本使用指南所建議的所有警告、注意事項和維護須知。 ▀■ 警告-. .投影機開啟時請勿直視鏡頭，以免強光傷害眼睛。 ▀■ 警告-. .為避免引起火災或觸電，請勿將本投影機暴露在雨水或濕氣中。 ▀■ 警告-. .請勿自行打開或拆卸本投影機，以免造成觸電。 ▀■ 警告-. .當更換燈泡時，請先讓裝置冷卻，並遵照更換燈泡的所有指示。請參閱第.40.頁。 ▀■ 警告-. .本投影機能偵測出燈泡本身的使用壽命。當它顯示警告訊息時，請務必更換燈泡。 ▀■ 警告-. .在更換燈泡組件後，請重設.OSD「功能設定.|.燈泡設定」選單中的「燈泡更新設定」功能（請參閱第.33.頁）。 ▀■ 警告-. .當投影機關閉時，在中斷電源之前請確定投影機已完成冷卻循環。讓投影機至少散熱.90.秒。. ▀■.警告-. .當投影機運作時，請勿使用鏡頭蓋。 ▀■.警告-. .當燈泡壽命接近結束時，螢幕上將會顯示「建議更換燈泡」訊息。請與您當地的經銷商或服務中心聯絡以盡快更換燈泡。目錄  燈泡使用期限將至時，在更換燈泡組件前，投影機將不會開啟。請依照第.40. 頁「更換燈泡」所列出的程序更換燈泡。 3 繁體中文

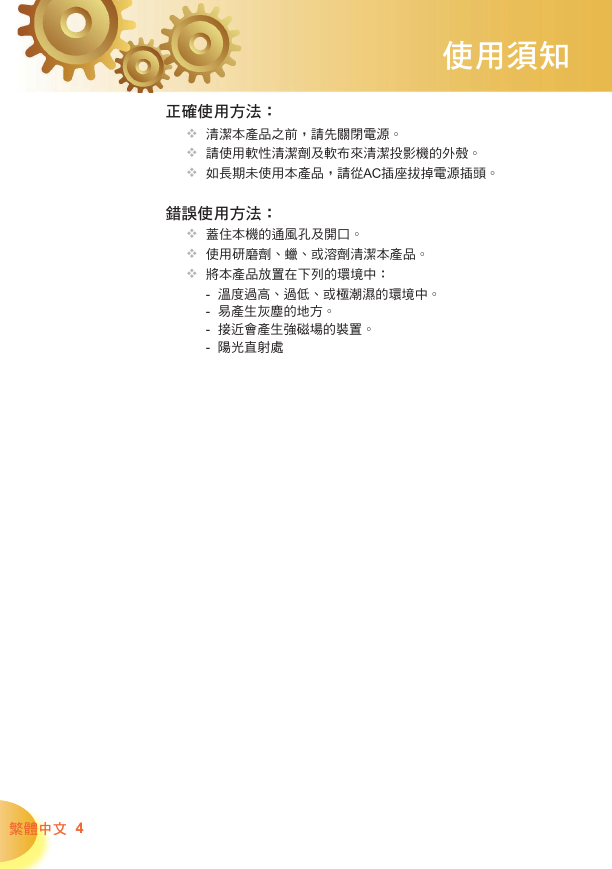

使用須知正確使用方法：  清潔本產品之前，請先關閉電源。  請使用軟性清潔劑及軟布來清潔投影機的外殼。  如長期未使用本產品，請從AC插座拔掉電源插頭。錯誤使用方法：  蓋住本機的通風孔及開口。  使用研磨劑、蠟、或溶劑清潔本產品。  將本產品放置在下列的環境中： . . . . -. 溫度過高、過低、或極潮濕的環境中。 -. 易產生灰塵的地方。 -. 接近會產生強磁場的裝置。 -. 陽光直射處 . . . . 繁體中文. 4

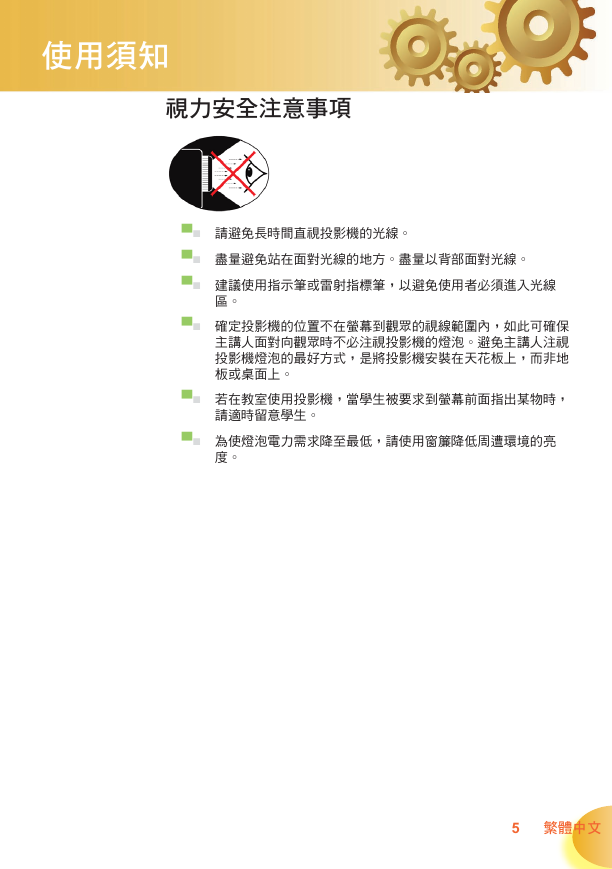

使用須知視力安全注意事項 . ▀■. 請避免長時間直視投影機的光線。 ▀■. 盡量避免站在面對光線的地方。盡量以背部面對光線。 ▀■. 建議使用指示筆或雷射指標筆，以避免使用者必須進入光線區。 ▀■. 確定投影機的位置不在螢幕到觀眾的視線範圍內，如此可確保主講人面對向觀眾時不必注視投影機的燈泡。避免主講人注視投影機燈泡的最好方式，是將投影機安裝在天花板上，而非地板或桌面上。 ▀■. 若在教室使用投影機，當學生被要求到螢幕前面指出某物時，請適時留意學生。 ▀■. 為使燈泡電力需求降至最低，請使用窗簾降低周遭環境的亮度。繁體中文

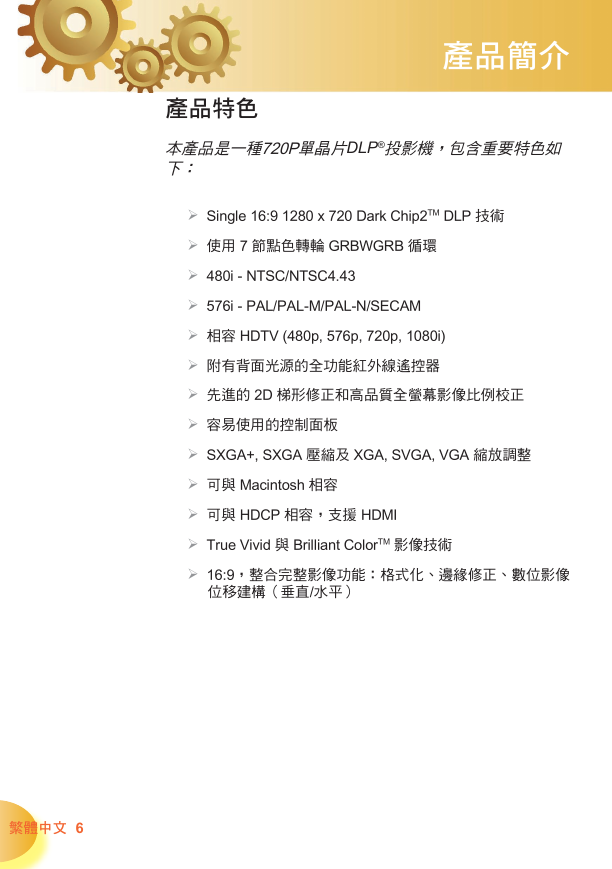

產品簡介產品特色 . 本產品是一種720P單晶片DLP®投影機，包含重要特色如下： . Single.16:9.1280.x.720.Dark.Chip2TM.DLP®.技術 . 使用.7.節點色轉輪.GRBWGRB.循環 . 480i.-.NTSC/NTSC4.43 . 576i.-.PAL/PAL-M/PAL-N/SECAM . 相容.HDTV.(480p,.576p,.720p,.1080i) . 附有背面光源的全功能紅外線遙控器 . 先進的.2D.梯形修正和高品質全螢幕影像比例校正 . 容易使用的控制面板 . SXGA+,.SXGA.壓縮及.XGA,.SVGA,.VGA.縮放調整 . 可與.Macintosh.相容 . 可與.HDCP.相容，支援.HDMI . True.Vivid.與.Brilliant.ColorTM.影像技術 . 16:9，整合完整影像功能︰格式化、邊緣修正、數位影像位移建構（垂直/水平）繁體中文 6

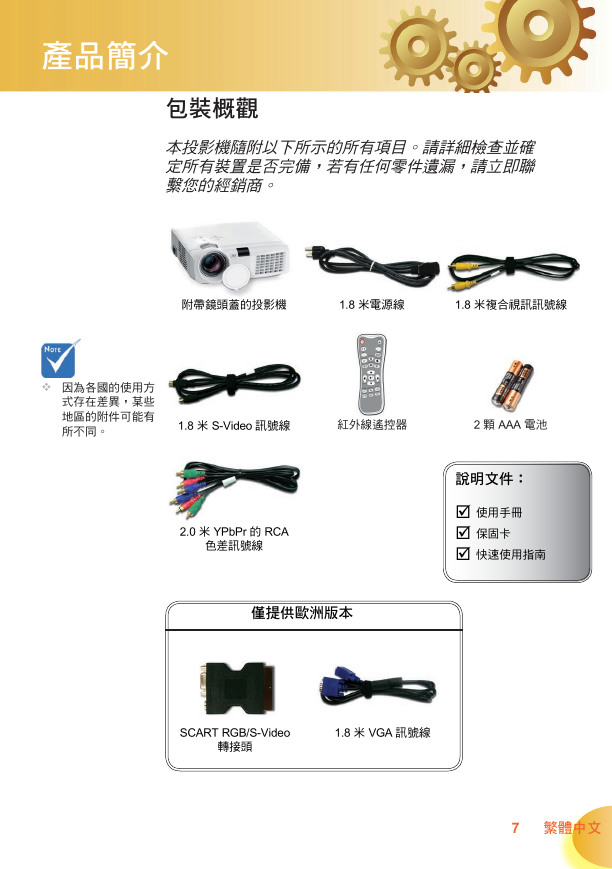

產品簡介包裝概觀本投影機隨附以下所示的所有項目。請詳細檢查並確定所有裝置是否完備，若有任何零件遺漏，請立即聯繫您的經銷商。附帶鏡頭蓋的投影機 1.8.米電源線 1.8.米複合視訊訊號線  因為各國的使用方式存在差異，某些地區的附件可能有所不同。 1.8.米.S-Video.訊號線紅外線遙控器 2.顆.AAA.電池說明文件︰  使用手冊  保固卡  快速使用指南 2.0.米.YPbPr.的.RCA. 色差訊號線僅提供歐洲版本 SCART.RGB/S-Video. 1.8.米.VGA.訊號線轉接頭 7 繁體中文

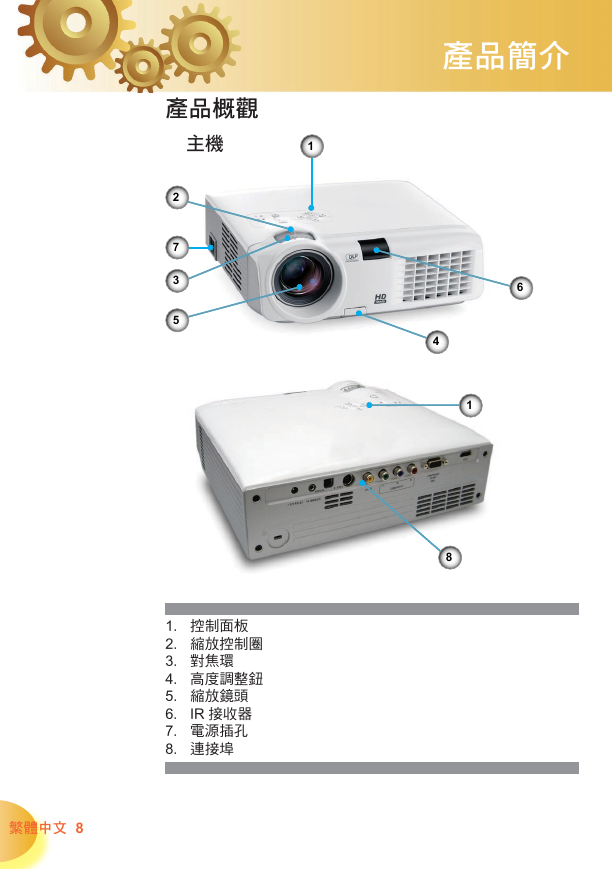

產品概觀主機 1 2 7 3 產品簡介 6 4 1 1.. 控制面板 2... 縮放控制圈 3... 對焦環 4... 高度調整鈕 5... 縮放鏡頭 6... IR.接收器 7... 電源插孔 8... 連接埠繁體中文
