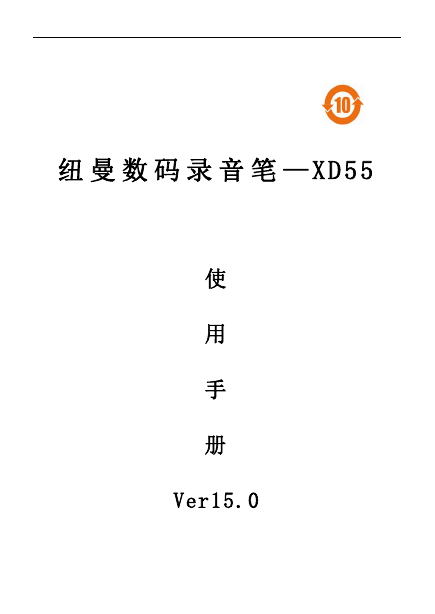

纽曼数码录音笔 — X D 5 5 使用手册 Ver15.0

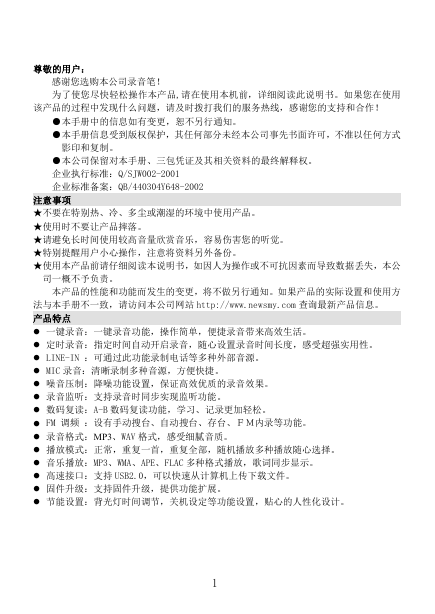

尊敬的用户：感谢您选购本公司录音笔！为了使您尽快轻松操作本产品,请在使用本机前，详细阅读此说明书。如果您在使用该产品的过程中发现什么问题，请及时拨打我们的服务热线，感谢您的支持和合作！ ●本手册中的信息如有变更，恕不另行通知。 ●本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。 ●本公司保留对本手册、三包凭证及其相关资料的最终解释权。企业执行标准：Q/SJW002-2001 企业标准备案：QB/440304Y648-2002 注意事项 ★不要在特别热、冷、多尘或潮湿的环境中使用产品。 ★使用时不要让产品摔落。 ★请避免长时间使用较高音量欣赏音乐，容易伤害您的听觉。 ★特别提醒用户小心操作，注意将资料另外备份。 ★使用本产品前请仔细阅读本说明书，如因人为操作或不可抗因素而导致数据丢失，本公司一概不予负责。本产品的性能和功能而发生的变更，将不做另行通知。如果产品的实际设置和使用方法与本手册不一致，请访问本公司网站 http://www.newsmy.com 查询最新产品信息。产品特点  一键录音：一键录音功能，操作简单，便捷录音带来高效生活。  定时录音：指定时间自动开启录音，随心设置录音时间长度，感受超强实用性。  LINE-IN ：可通过此功能录制电话等多种外部音源。  MIC 录音：清晰录制多种音源，方便快捷。  噪音压制：降噪功能设置，保证高效优质的录音效果。  录音监听：支持录音时同步实现监听功能。  数码复读：A-B 数码复读功能，学习、记录更加轻松。  FM 调频：设有手动搜台、自动搜台、存台、ＦＭ内录等功能。  录音格式：MP3、WAV 格式，感受细腻音质。  播放模式：正常，重复一首，重复全部，随机播放多种播放随心选择。  音乐播放：MP3、WMA、APE、FLAC 多种格式播放，歌词同步显示。  高速接口：支持 USB2.0，可以快速从计算机上传下载文件。  固件升级：支持固件升级，提供功能扩展。  节能设置：背光灯时间调节，关机设定等功能设置，贴心的人性化设计。 1

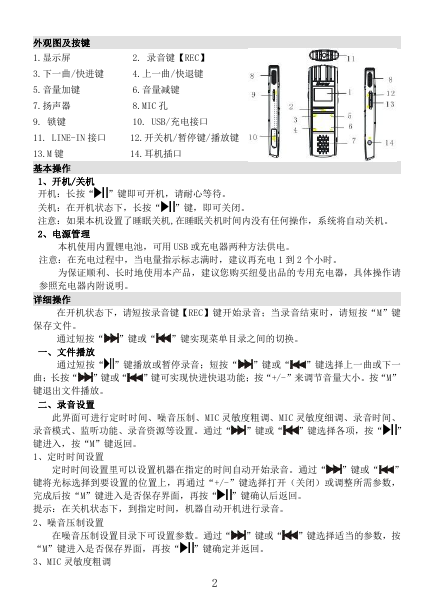

外观图及按键 1.显示屏 2. 录音键【REC】 3.下一曲/快进键 4.上一曲/快退键 5.音量加键 7.扬声器 9. 锁键 6.音量减键 8.MIC 孔 10. USB/充电接口 11. LINE-IN 接口 12.开关机/暂停键/播放键 14.耳机插口 13.M 键基本操作 1、开机/关机开机：长按“ ”键即可开机，请耐心等待。关机：在开机状态下，长按“ ”键，即可关闭。注意：如果本机设置了睡眠关机,在睡眠关机时间内没有任何操作，系统将自动关机。 2、电源管理本机使用内置锂电池，可用 USB 或充电器两种方法供电。注意：在充电过程中，当电量指示标志满时，建议再充电 1 到 2 个小时。为保证顺利、长时地使用本产品，建议您购买纽曼出品的专用充电器，具体操作请参照充电器内附说明。详细操作在开机状态下，请短按录音键【REC】键开始录音；当录音结束时，请短按“M”键保存文件。通过短按“ ”键或“ ”键实现菜单目录之间的切换。一、文件播放通过短按“ ”键播放或暂停录音；短按“ ”键或“ ”键选择上一曲或下一曲；长按“ ”键或“ ”键可实现快进快退功能；按“+/-”来调节音量大小。按“M” 键退出文件播放。二、录音设置此界面可进行定时时间、噪音压制、MIC 灵敏度粗调、MIC 灵敏度细调、录音时间、录音模式、监听功能、录音资源等设置。通过“ ”键或“ ”键选择各项，按“ ” 键进入，按“M”键返回。 1、定时时间设置定时时间设置里可以设置机器在指定的时间自动开始录音。通过“ ”键或“ ” 键将光标选择到要设置的位置上，再通过“+/-”键选择打开（关闭）或调整所需参数，完成后按“M”键进入是否保存界面，再按“ ”键确认后返回。提示：在关机状态下，到指定时间，机器自动开机进行录音。 2、噪音压制设置在噪音压制设置目录下可设置参数。通过“ ”键或“ ”键选择适当的参数，按 “M”键进入是否保存界面，再按“ ”键确定并返回。 3、MIC 灵敏度粗调 2

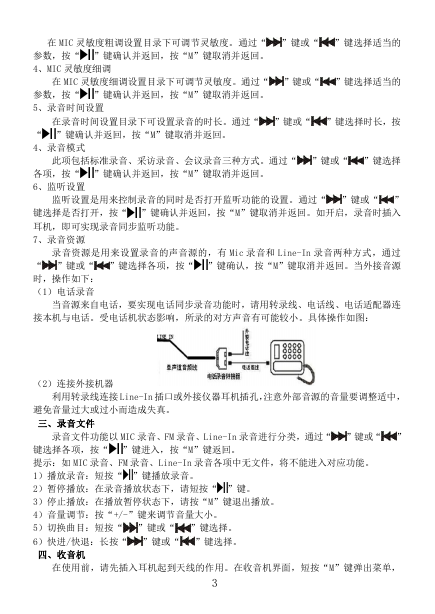

在 MIC 灵敏度粗调设置目录下可调节灵敏度。通过“ ”键或“ ”键选择适当的参数，按“ ”键确认并返回，按“M”键取消并返回。 4、MIC 灵敏度细调在 MIC 灵敏度细调设置目录下可调节灵敏度。通过“ ”键或“ ”键选择适当的参数，按“ ”键确认并返回，按“M”键取消并返回。 5、录音时间设置在录音时间设置目录下可设置录音的时长。通过“ ”键或“ ”键选择时长，按 “ ”键确认并返回，按“M”键取消并返回。 4、录音模式此项包括标准录音、采访录音、会议录音三种方式。通过“ ”键或“ ”键选择各项，按“ ”键确认并返回，按“M”键取消并返回。 6、监听设置监听设置是用来控制录音的同时是否打开监听功能的设置。通过“ ”键或“ ” 键选择是否打开，按“ ”键确认并返回，按“M”键取消并返回。如开启，录音时插入耳机，即可实现录音同步监听功能。 7、录音资源录音资源是用来设置录音的声音源的，有 Mic 录音和 Line-In 录音两种方式，通过 “ ”键或“ ”键选择各项，按“ ”键确认，按“M”键取消并返回。当外接音源时，操作如下：（1）电话录音当音源来自电话，要实现电话同步录音功能时，请用转录线、电话线、电话适配器连接本机与电话。受电话机状态影响，所录的对方声音有可能较小。具体操作如图：（2）连接外接机器利用转录线连接 Line-In 插口或外接仪器耳机插孔，注意外部音源的音量要调整适中，避免音量过大或过小而造成失真。三、录音文件录音文件功能以 MIC 录音、FM 录音、Line-In 录音进行分类，通过“ ”键或“ ” 键选择各项，按“ ”键进入，按“M”键返回。提示：如 MIC 录音、FM 录音、Line-In 录音各项中无文件，将不能进入对应功能。 1）播放录音：短按“ ”键播放录音。 2）暂停播放：在录音播放状态下，请短按“ ”键。 3）停止播放：在播放暂停状态下，请按“M”键退出播放。 4）音量调节：按“+/-”键来调节音量大小。 5）切换曲目：短按“ ”键或“ ”键选择。 6）快进/快退：长按“ ”键或“ ”键选择。四、收音机在使用前，请先插入耳机起到天线的作用。在收音机界面，短按“M”键弹出菜单， 3

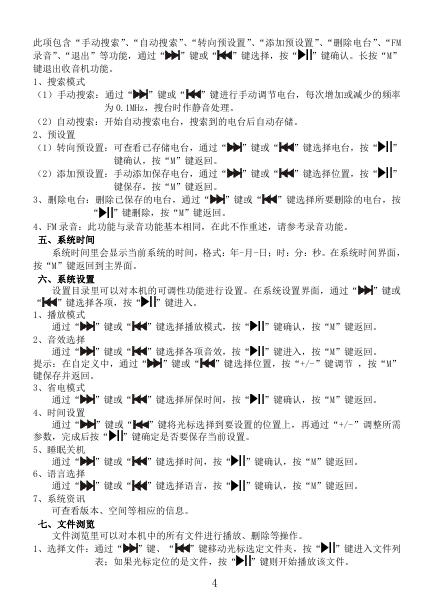

此项包含“手动搜索”、“自动搜索”、“转向预设置”、“添加预设置”、“删除电台”、“FM 录音”、“退出”等功能，通过“ ”键或“ ”键选择，按“ ”键确认。长按“M” 键退出收音机功能。 1、搜索模式（1）手动搜索：通过“ ”键或“ ”键进行手动调节电台，每次增加或减少的频率为 0.1MHz，搜台时作静音处理。（2）自动搜索：开始自动搜索电台，搜索到的电台后自动存储。 2、预设置（1）转向预设置：可查看已存储电台，通过“ ”键或“ ”键选择电台，按“ ” 键确认，按“M”键返回。（2）添加预设置：手动添加保存电台，通过“ ”键或“ ”键选择位置，按“ ” 键保存，按“M”键返回。 3、删除电台：删除已保存的电台，通过“ ”键或“ ”键选择所要删除的电台，按 “ ”键删除，按“M”键返回。 4、FM 录音：此功能与录音功能基本相同，在此不作重述，请参考录音功能。五、系统时间系统时间里会显示当前系统的时间，格式：年-月-日；时：分：秒。在系统时间界面，按“M”键返回到主界面。六、系统设置设置目录里可以对本机的可调性功能进行设置。在系统设置界面，通过“ ”键或 “ ”键选择各项，按“ ”键进入。 1、播放模式通过“ ”键或“ ”键选择播放模式，按“ ”键确认，按“M”键返回。 2、音效选择通过“ ”键或“ ”键选择各项音效，按“ ”键进入，按“M”键返回。提示：在自定义中，通过“ ”键或“ ”键选择位置，按“+/-”键调节，按“M” 键保存并返回。 3、省电模式通过“ ”键或“ ”键选择屏保时间，按“ ”键确认，按“M”键返回。 4、时间设置通过“ ”键或“ ”键将光标选择到要设置的位置上，再通过“+/-”调整所需参数，完成后按“ ”键确定是否要保存当前设置。 5、睡眠关机通过“ ”键或“ ”键选择时间，按“ ”键确认，按“M”键返回。 6、语言选择通过“ ”键或“ ”键选择语言，按“ ”键确认，按“M”键返回。 7、系统资讯可查看版本、空间等相应的信息。七、文件浏览文件浏览里可以对本机中的所有文件进行播放、删除等操作。 1、选择文件：通过“ ”键、“ ”键移动光标选定文件夹，按“ ”键进入文件列表；如果光标定位的是文件，按“ ”键则开始播放该文件。 4

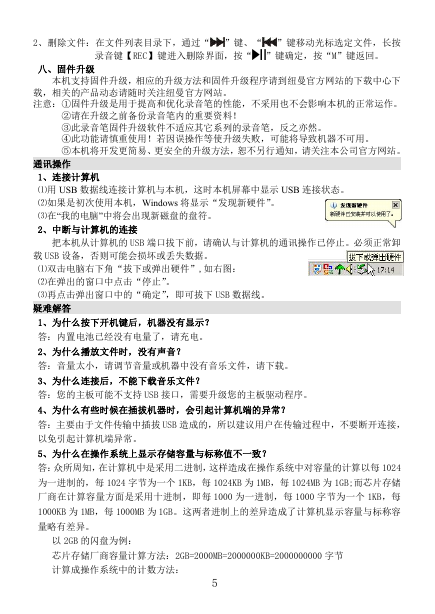

2、删除文件：在文件列表目录下，通过“ ”键、“ ”键移动光标选定文件，长按录音键【REC】键进入删除界面，按“ ”键确定，按“M”键返回。八、固件升级本机支持固件升级，相应的升级方法和固件升级程序请到纽曼官方网站的下载中心下载，相关的产品动态请随时关注纽曼官方网站。注意：①固件升级是用于提高和优化录音笔的性能，不采用也不会影响本机的正常运作。 ②请在升级之前备份录音笔内的重要资料！ ③此录音笔固件升级软件不适应其它系列的录音笔，反之亦然。 ④此功能请慎重使用！若因误操作等使升级失败，可能将导致机器不可用。 ⑤本机将开发更简易、更安全的升级方法，恕不另行通知，请关注本公司官方网站。通讯操作 1、连接计算机 ⑴用 USB 数据线连接计算机与本机，这时本机屏幕中显示 USB 连接状态。 ⑵如果是初次使用本机，Windows 将显示“发现新硬件”。 ⑶在“我的电脑”中将会出现新磁盘的盘符。 2、中断与计算机的连接把本机从计算机的 USB 端口拔下前，请确认与计算机的通讯操作已停止。必须正常卸载 USB 设备，否则可能会损坏或丢失数据。 ⑴双击电脑右下角“拔下或弹出硬件”,如右图： ⑵在弹出的窗口中点击“停止”。 ⑶再点击弹出窗口中的“确定”，即可拔下 USB 数据线。疑难解答 1、为什么按下开机键后，机器没有显示？答：内置电池已经没有电量了，请充电。 2、为什么播放文件时，没有声音？答：音量太小，请调节音量或机器中没有音乐文件，请下载。 3、为什么连接后，不能下载音乐文件？答：您的主板可能不支持 USB 接口，需要升级您的主板驱动程序。 4、为什么有些时候在插拔机器时，会引起计算机端的异常？答：主要由于文件传输中插拔 USB 造成的，所以建议用户在传输过程中，不要断开连接，以免引起计算机端异常。 5、为什么在操作系统上显示存储容量与标称值不一致？答：众所周知，在计算机中是采用二进制，这样造成在操作系统中对容量的计算以每 1024 为一进制的，每 1024 字节为一个 1KB，每 1024KB 为 1MB，每 1024MB 为 1GB;而芯片存储厂商在计算容量方面是采用十进制，即每 1000 为一进制，每 1000 字节为一个 1KB，每 1000KB 为 1MB，每 1000MB 为 1GB。这两者进制上的差异造成了计算机显示容量与标称容量略有差异。以 2GB 的闪盘为例：芯片存储厂商容量计算方法：2GB=2000MB=2000000KB=2000000000 字节计算成操作系统中的计数方法： 5

2000000000 字节/1024=1953125KB/1024=1097MB/1024=1.86GB 另外机内字库、系统文件会用去存储器中小部分空间，所以操作系统中显示的存储器容量会少于标称值，这是符合有关标准的。 6、为什么有些 MP3 歌曲无法在机器中正常播放？答：严格意义上，MP3 是指 MPEG I Layer3 标准压缩出的音乐文件，目前绝大多数 MP3 歌曲为这种格式。当您遇到机器无法兼容的 MP3 歌曲格式，您可以从以下两种措施中选择一种来解决： l）从机器中删除不兼容歌曲，保证机器的正常操作功能。 2）使用软件自行压缩时，请选择 MPEG I Layer 3 的编码方式。规格参数外形尺寸重量显示屏容量录音格式音乐格式 MP3 码流率 WMA 码流率 FM 调频信噪比频率响应接口类型语言类型电池使用温度 106mm×34mm×10mm（具体以实物为准） 34.3g（具体以实物为准） 96×64 OLED 屏 2G（具体以产品实物为准） MP3 WAV MP3 WMA APE FLAC 32Kbps–320Kbps 64Kbps–320Kbps 87MHz-108MHz ≥80dB 20Hz to 22KHz 高速 USB2.0 简体中文、英文、繁体中文内置锂离子电池 0 至 45 摄氏度 6

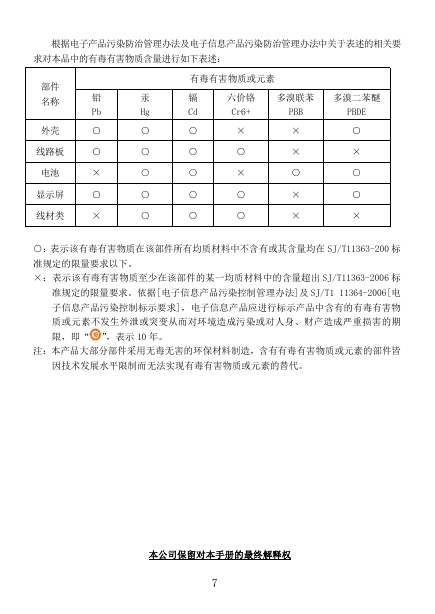

根据电子产品污染防治管理办法及电子信息产品污染防治管理办法中关于表述的相关要求对本品中的有毒有害物质含量进行如下表述：部件名称外壳线路板电池显示屏线材类铅 Pb ○ ○ × ○ × 汞 Hg ○ ○ ○ ○ ○ 有毒有害物质或元素镉 Cd ○ ○ ○ ○ ○ 六价铬多溴联苯多溴二苯醚 Cr6+ PBB PBDE × ○ × ○ ○ × × ○ × × ○ × ○ ○ × ○：表示该有毒有害物质在该部件所有均质材料中不含有或其含量均在 SJ/T11363-200 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。依据[电子信息产品污染控制管理办法]及 SJ/T1 11364-2006[电子信息产品污染控制标示要求]，电子信息产品应进行标示产品中含有的有毒有害物质或元素不发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限，即“ ”，表示 10 年。注：本产品大部分部件采用无毒无害的环保材料制造，含有有毒有害物质或元素的部件皆因技术发展水平限制而无法实现有毒有害物质或元素的替代。本公司保留对本手册的最终解释权 7
