1、连接计算机

2、中断与计算机的连接

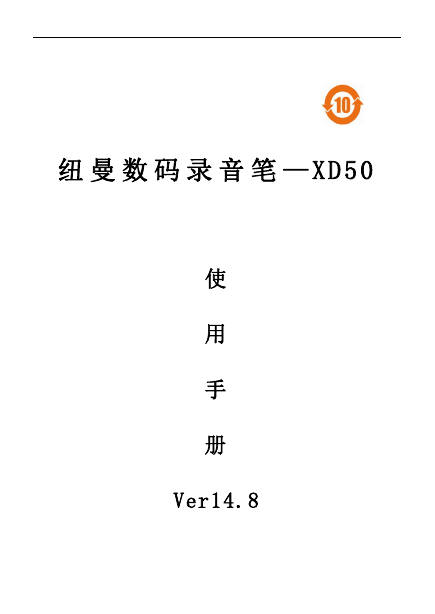

纽曼数码录音笔 — X D 5 0 使用手册 Ver14.8

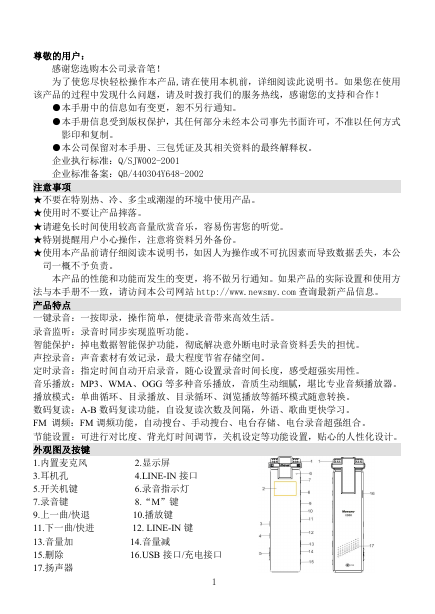

尊敬的用户：感谢您选购本公司录音笔！为了使您尽快轻松操作本产品,请在使用本机前，详细阅读此说明书。如果您在使用该产品的过程中发现什么问题，请及时拨打我们的服务热线，感谢您的支持和合作！ ●本手册中的信息如有变更，恕不另行通知。 ●本手册信息受到版权保护，其任何部分未经本公司事先书面许可，不准以任何方式影印和复制。 ●本公司保留对本手册、三包凭证及其相关资料的最终解释权。企业执行标准：Q/SJW002-2001 企业标准备案：QB/440304Y648-2002 注意事项 ★不要在特别热、冷、多尘或潮湿的环境中使用产品。 ★使用时不要让产品摔落。 ★请避免长时间使用较高音量欣赏音乐，容易伤害您的听觉。 ★特别提醒用户小心操作，注意将资料另外备份。 ★使用本产品前请仔细阅读本说明书，如因人为操作或不可抗因素而导致数据丢失，本公司一概不予负责。本产品的性能和功能而发生的变更，将不做另行通知。如果产品的实际设置和使用方法与本手册不一致，请访问本公司网站 http://www.newsmy.com 查询最新产品信息。产品特点一键录音：一按即录，操作简单，便捷录音带来高效生活。录音监听：录音时同步实现监听功能。智能保护：掉电数据智能保护功能，彻底解决意外断电时录音资料丢失的担忧。声控录音：声音素材有效记录，最大程度节省存储空间。定时录音：指定时间自动开启录音，随心设置录音时间长度，感受超强实用性。音乐播放：MP3、WMA、OGG 等多种音乐播放，音质生动细腻，堪比专业音频播放器。播放模式：单曲循环、目录播放、目录循环、浏览播放等循环模式随意转换。数码复读：A-B 数码复读功能，自设复读次数及间隔，外语、歌曲更快学习。 FM 调频：FM 调频功能，自动搜台、手动搜台、电台存储、电台录音超强组合。节能设置：可进行对比度、背光灯时间调节，关机设定等功能设置，贴心的人性化设计。外观图及按键 1.内置麦克风 3.耳机孔 5.开关机键 7.录音键 9.上一曲/快退 11.下一曲/快进 13.音量加 15.删除 17.扬声器 2.显示屏 4.LINE-IN 接口 6.录音指示灯 8.“M”键 10.播放键 12. LINE-IN 键 14.音量减 16.USB 接口/充电接口 1

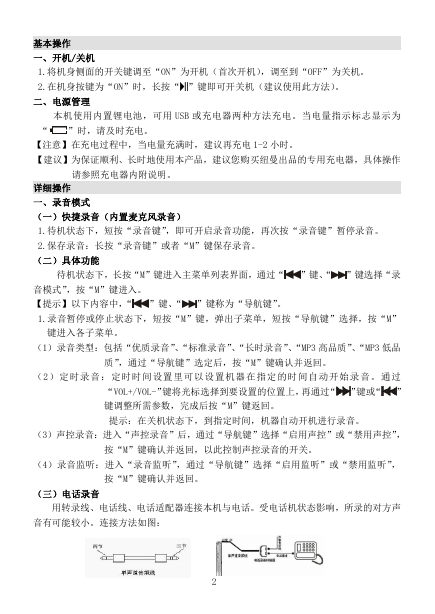

基本操作一、开机/关机 1.将机身侧面的开关键调至“ON”为开机（首次开机），调至到“OFF”为关机。 2.在机身按键为“ON”时，长按“ ”键即可开关机（建议使用此方法）。二、电源管理本机使用内置锂电池，可用 USB 或充电器两种方法充电。当电量指示标志显示为 “ ”时，请及时充电。【注意】在充电过程中，当电量充满时，建议再充电 1-2 小时。【建议】为保证顺利、长时地使用本产品，建议您购买纽曼出品的专用充电器，具体操作请参照充电器内附说明。详细操作一、录音模式（一）快捷录音（内置麦克风录音） 1.待机状态下，短按“录音键”，即可开启录音功能，再次按“录音键”暂停录音。 2.保存录音：长按“录音键”或者“M”键保存录音。（二）具体功能待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“录音模式”，按“M”键进入。【提示】以下内容中，“ ”键、“ ”键称为“导航键”。 1.录音暂停或停止状态下，短按“M”键，弹出子菜单，短按“导航键”选择，按“M” 键进入各子菜单。（1）录音类型：包括“优质录音”、“标准录音”、“长时录音”、“MP3 高品质”、“MP3 低品质”，通过“导航键”选定后，按“M”键确认并返回。（2）定时录音：定时时间设置里可以设置机器在指定的时间自动开始录音。通过 “VOL+/VOL-”键将光标选择到要设置的位置上，再通过“ ”键或“ ” 键调整所需参数，完成后按“M”键返回。提示：在关机状态下，到指定时间，机器自动开机进行录音。（3）声控录音：进入“声控录音”后，通过“导航键”选择“启用声控”或“禁用声控”，按“M”键确认并返回，以此控制声控录音的开关。（4）录音监听：进入“录音监听”，通过“导航键”选择“启用监听”或“禁用监听”，按“M”键确认并返回。（三）电话录音用转录线、电话线、电话适配器连接本机与电话。受电话机状态影响，所录的对方声音有可能较小。连接方法如图： 2

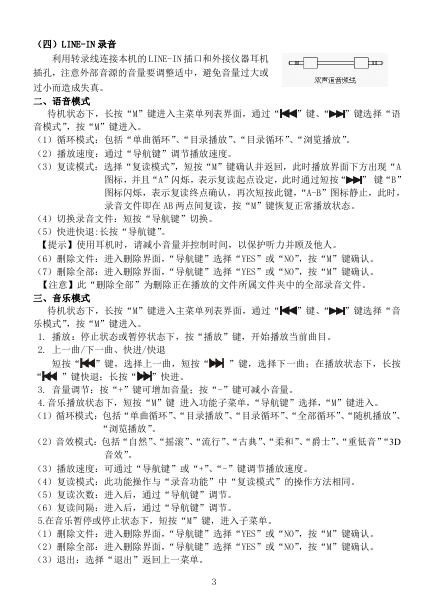

（四）LINE-IN 录音利用转录线连接本机的 LINE-IN 插口和外接仪器耳机插孔，注意外部音源的音量要调整适中，避免音量过大或过小而造成失真。二、语音模式待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“语音模式”，按“M”键进入。（1）循环模式：包括“单曲循环”、“目录播放”、“目录循环”、“浏览播放”。（2）播放速度：通过“导航键”调节播放速度。（3）复读模式：选择“复读模式”，短按“M”键确认并返回，此时播放界面下方出现“A 图标，并且“A”闪烁，表示复读起点设定，此时通过短按“ ” 键“B” 图标闪烁，表示复读终点确认，再次短按此键，“A-B”图标静止，此时，录音文件即在 AB 两点间复读，按“M”键恢复正常播放状态。（4）切换录音文件：短按“导航键”切换。（5）快进快退:长按“导航键”。【提示】使用耳机时，请减小音量并控制时间，以保护听力并顾及他人。（6）删除文件：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。（7）删除全部：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。【注意】此“删除全部”为删除正在播放的文件所属文件夹中的全部录音文件。三、音乐模式待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“音乐模式”，按“M”键进入。 1. 播放：停止状态或暂停状态下，按“播放”键，开始播放当前曲目。 2. 上一曲/下一曲、快进/快退短按“ ”键，选择上一曲，短按“ ”键，选择下一曲；在播放状态下，长按 “ ”键快退；长按“ ”快进。 3. 音量调节：按“+”键可增加音量；按“-”键可减小音量。 4.音乐播放状态下，短按“M”键进入功能子菜单，“导航键”选择，“M”键进入。（1）循环模式：包括“单曲循环”、“目录播放”、“目录循环”、“全部循环”、“随机播放”、 “浏览播放”。（2）音效模式：包括“自然”、“摇滚”、“流行”、“古典”、“柔和”、“爵士”、“重低音”“3D 音效”。（3）播放速度：可通过“导航键”或“+”、“-”键调节播放速度。（4）复读模式：此功能操作与“录音功能”中“复读模式”的操作方法相同。（5）复读次数：进入后，通过“导航键”调节。（6）复读间隔：进入后，通过“导航键”调节。 5.在音乐暂停或停止状态下，短按“M”键，进入子菜单。（1）删除文件：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。（2）删除全部：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。（3）退出：选择“退出”返回上一菜单。 3

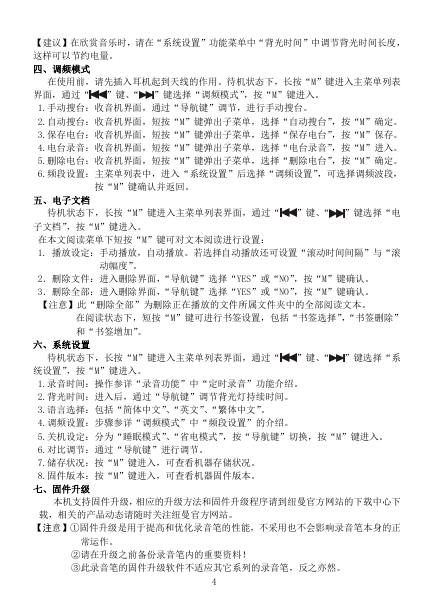

【建议】在欣赏音乐时，请在“系统设置”功能菜单中“背光时间”中调节背光时间长度，这样可以节约电量。四、调频模式在使用前，请先插入耳机起到天线的作用。待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“调频模式”，按“M”键进入。 1.手动搜台：收音机界面，通过“导航键”调节，进行手动搜台。 2.自动搜台：收音机界面，短按“M”键弹出子菜单，选择“自动搜台”，按“M”确定。 3.保存电台：收音机界面，短按“M”键弹出子菜单，选择“保存电台”，按“M”保存。 4.电台录音：收音机界面，短按“M”键弹出子菜单，选择“电台录音”，按“M”进入。 5.删除电台：收音机界面，短按“M”键弹出子菜单，选择“删除电台”，按“M”确定。 6.频段设置：主菜单列表中，进入“系统设置”后选择“调频设置”，可选择调频波段，按“M”键确认并返回。五、电子文档待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“电子文档”，按“M”键进入。在本文阅读菜单下短按“M”键可对文本阅读进行设置： 1. 播放设定：手动播放，自动播放。若选择自动播放还可设置“滚动时间间隔”与“滚动幅度”。 2．删除文件：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。 3．删除全部：进入删除界面，“导航键”选择“YES”或“NO”，按“M”键确认。【注意】此“删除全部”为删除正在播放的文件所属文件夹中的全部阅读文本。在阅读状态下，短按“M”键可进行书签设置，包括“书签选择”，“书签删除” 和“书签增加”。六、系统设置待机状态下，长按“M”键进入主菜单列表界面，通过“ ”键、“ ”键选择“系统设置”，按“M”键进入。 1.录音时间：操作参详“录音功能”中“定时录音”功能介绍。 2.背光时间：进入后，通过“导航键”调节背光灯持续时间。 3.语言选择：包括“简体中文”、“英文”、“繁体中文”。 4.调频设置：步骤参详“调频模式”中“频段设置”的介绍。 5.关机设定：分为“睡眠模式”、“省电模式”，按“导航键”切换，按“M”键进入。 6.对比调节：通过“导航键”进行调节。 7.储存状况：按“M”键进入，可查看机器存储状况。 8.固件版本：按“M”键进入，可查看机器固件版本。七、固件升级本机支持固件升级，相应的升级方法和固件升级程序请到纽曼官方网站的下载中心下载，相关的产品动态请随时关注纽曼官方网站。【注意】①固件升级是用于提高和优化录音笔的性能，不采用也不会影响录音笔本身的正常运作。 ②请在升级之前备份录音笔内的重要资料！ ③此录音笔的固件升级软件不适应其它系列的录音笔，反之亦然。 4

④此功能请慎重使用！若因误操作等使升级失败，可能将导致机器不可用。 ⑤本机将开发更简易、更安全的升级方法，将不做另行通知，敬请关注本公司官方网站。通讯操作 1、连接计算机 ⑴用 USB 数据线连接计算机与本机，这时本机屏幕中显示 USB 连接状态。 ⑵如果是初次使用本机，Windows 将显示“发现新硬件”。 ⑶在“我的电脑”中将会出现新磁盘的盘符。 2、中断与计算机的连接把本机从计算机的 USB 端口拔下前，请确认与计算机的通讯操作已停止。必须正常卸载 USB 设备，否则可能会损坏或丢失数据。 ⑴双击电脑右下角“拔下或弹出硬件”,如右图： ⑵在弹出的窗口中点击“停止”。 ⑶再点击弹出窗口中的“确定”，即可拔下 USB 数据线。疑难解答 1、为什么按下开机键后，机器没有显示？答：内置电池已经没有电量了，请充电。 2、为什么播放文件时，没有声音？答：音量太小，请调节音量或机器中没有音乐文件，请下载。 3、为什么连接后，不能下载音乐文件？答：您的主板可能不支持 USB 接口，需要升级您的主板驱动程序。 4、为什么有些时候在插拔机器时，会引起计算机端的异常？答：主要由于文件传输中插拔 USB 造成的，所以建议用户在传输过程中，不要断开连接，以免引起计算机端异常。 5、为什么在操作系统上显示存储容量与标称值不一致？答：众所周知，在计算机中是采用二进制，这样造成在操作系统中对容量的计算以每 1024 为一进制的，每 1024 字节为一个 1KB，每 1024KB 为 1MB，每 1024MB 为 1GB;而芯片存储厂商在计算容量方面是采用十进制，即每 1000 为一进制，每 1000 字节为一个 1KB，每 1000KB 为 1MB，每 1000MB 为 1GB。这两者进制上的差异造成了计算机显示容量与标称容量略有差异。以 2GB 的闪盘为例：芯片存储厂商容量计算方法：2GB=2000MB=2000000KB=2000000000 字节计算成操作系统中的计数方法： 2000000000 字节/1024=1953125KB/1024=1097MB/1024=1.86GB 另外机内字库、系统文件会用去存储器中小部分空间，所以操作系统中显示的存储器容量会少于标称值，这是符合有关标准的。 6、为什么有些 MP3 歌曲无法在机器中正常播放？答：严格意义上，MP3 是指 MPEG I Layer3 标准压缩出的音乐文件，目前绝大多数 MP3 歌曲为这种格式。当您遇到机器无法兼容的 MP3 歌曲格式，您可以从以下两种措施中选 5

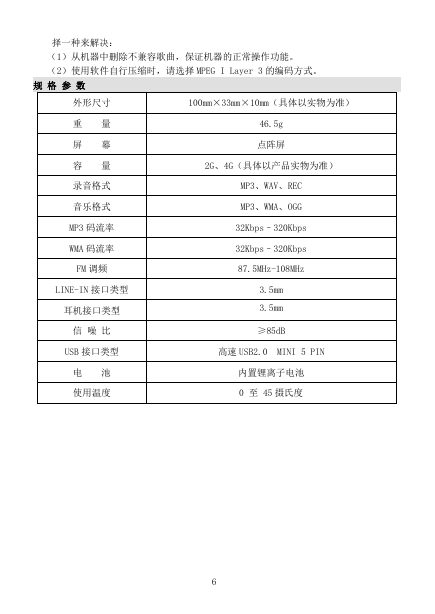

择一种来解决：（1）从机器中删除不兼容歌曲，保证机器的正常操作功能。（2）使用软件自行压缩时，请选择 MPEG I Layer 3 的编码方式。规格参数外形尺寸 100mm×33mm×10mm（具体以实物为准）重屏容量幕量录音格式音乐格式 MP3 码流率 WMA 码流率 FM 调频 LINE-IN 接口类型耳机接口类型信噪比 USB 接口类型电池使用温度 46.5g 点阵屏 2G、4G（具体以产品实物为准） MP3、WAV、REC MP3、WMA、OGG 32Kbps–320Kbps 32Kbps–320Kbps 87.5MHz-108MHz 3.5mm 3.5mm ≥85dB 高速 USB2.0 MINI 5 PIN 内置锂离子电池 0 至 45 摄氏度 6

根据电子产品污染防治管理办法及电子信息产品污染防治管理办法中关于表述的相关要求对本品中的有毒有害物质含量进行如下表述：部件名称外壳线路板电池显示屏线材类铅 Pb ○ × × ○ × 汞 Hg ○ ○ ○ ○ ○ 有毒有害物质或元素镉 Cd ○ ○ ○ ○ ○ 六价铬多溴联苯多溴二苯醚 Cr6+ PBB PBDE × ○ × ○ ○ × × × ○ × ○ × ○ ○ × ○：表示该有毒有害物质在该部件所有均质材料中不含有或其含量均在 SJ/T11363-200 标准规定的限量要求以下。 ×：表示该有毒有害物质至少在该部件的某一均质材料中的含量超出 SJ/T11363-2006 标准规定的限量要求。依据[电子信息产品污染控制管理办法]及 SJ/T1 11364-2006[电子信息产品污染控制标示要求]，电子信息产品应进行标示产品中含有的有毒有害物质或元素不发生外泄或突变从而对环境造成污染或对人身、财产造成严重损害的期限，即“ ”，表示 10 年。注：本产品大部分部件采用无毒无害的环保材料制造，含有有毒有害物质或元素的部件皆因技术发展水平限制而无法实现有毒有害物质或元素的替代。本公司保留对本手册的最终解释权 7
