Cadence cdsSPICE 使用说明
第一章. Cadence cdsSPICE 的使用说明
Cadence cdsSPICE 也是众多使用 SPICE 内核的电路模拟软件之一。因此他在使用
上会有部分同我们平时所用到的 PSPICE 相同。这里我将侧重讲一下它的一些特殊用法。
§ 1-1 进入 Cadence 软件包
一.在工作站上使用
在命令行中(提示符后,如:ZUEDA22>)键入以下命令
icfb&↙(回车键),其中& 表示后台工作。Icfb 调出 Cadence 软件。
出现的主窗口如图 1-1-1 所示:

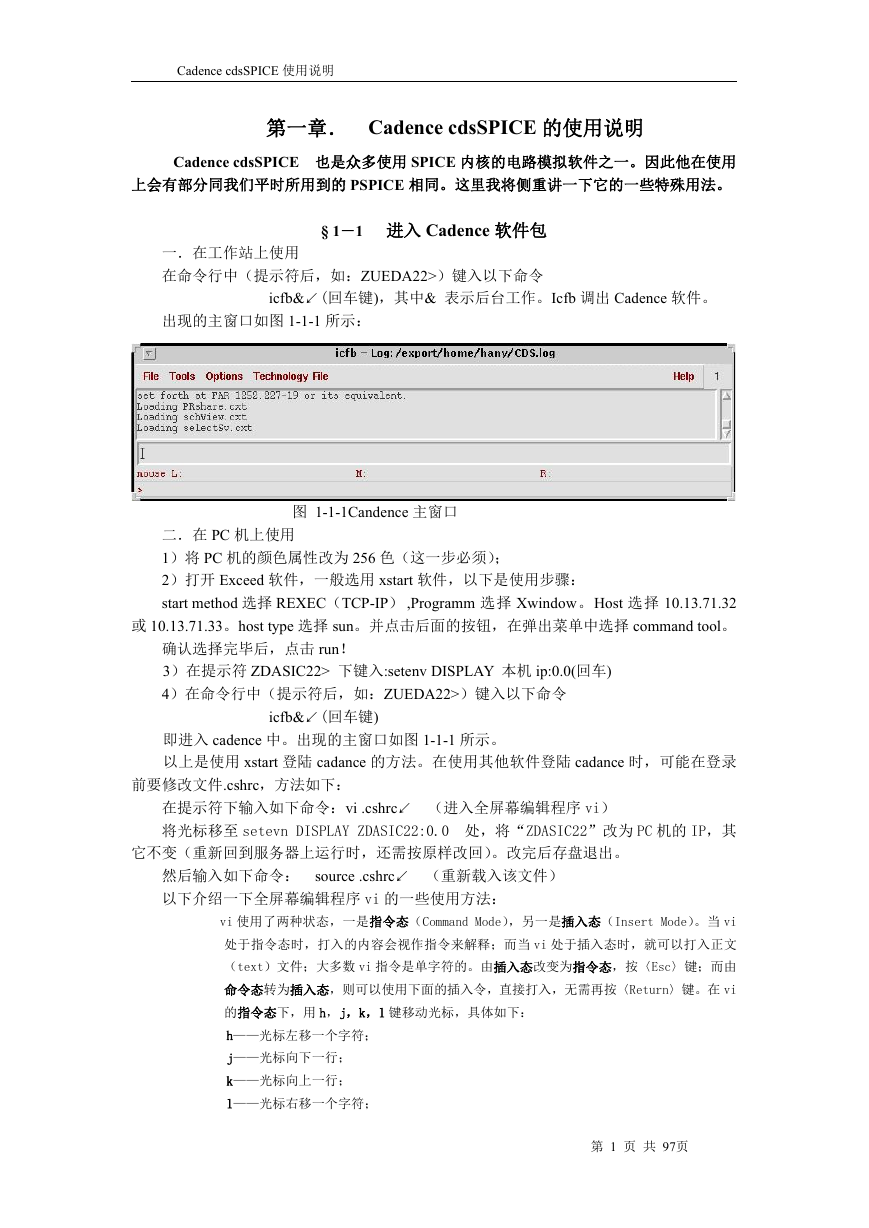

图 1-1-1Candence 主窗口
图 1.1 Candence 主窗口
二.在 PC 机上使用
1)将 PC 机的颜色属性改为 256 色(这一步必须);
2)打开 Exceed 软件,一般选用 xstart 软件,以下是使用步骤:
start method 选择 REXEC(TCP-IP) ,Programm 选择 Xwindow。Host 选择 10.13.71.32
或 10.13.71.33。host type 选择 sun。并点击后面的按钮,在弹出菜单中选择 command tool。
确认选择完毕后,点击 run!
3)在提示符 ZDASIC22> 下键入:setenv DISPLAY 本机 ip:0.0(回车)
4)在命令行中(提示符后,如:ZUEDA22>)键入以下命令
icfb&↙(回车键)
即进入 cadence 中。出现的主窗口如图 1-1-1 所示。
以上是使用 xstart 登陆 cadance 的方法。在使用其他软件登陆 cadance 时,可能在登录
前要修改文件.cshrc,方法如下:
在提示符下输入如下命令:vi .cshrc↙ (进入全屏幕编辑程序 vi)
将光标移至 setevn DISPLAY ZDASIC22:0.0 处,将“ZDASIC22”改为 PC 机的 IP,其
它不变(重新回到服务器上运行时,还需按原样改回)。改完后存盘退出。
然后输入如下命令: source .cshrc↙ (重新载入该文件)
以下介绍一下全屏幕编辑程序 vi 的一些使用方法:
vi 使用了两种状态,一是指令态(Command Mode),另一是插入态(Insert Mode)。当 vi
处于指令态时,打入的内容会视作指令来解释;而当 vi 处于插入态时,就可以打入正文
(text)文件;大多数 vi 指令是单字符的。由插入态改变为指令态,按〈Esc〉键;而由
命令态转为插入态,则可以使用下面的插入令,直接打入,无需再按〈Return〉键。在 vi
的指令态下,用 h,j,k,l 键移动光标,具体如下:
h——光标左移一个字符;
j——光标向下一行;
k——光标向上一行;
l——光标右移一个字符;
第 1 页 共 97页
Cadence cdsSPICE 使用说明
以下是一些基本插入命令(须用到的)的用法:
i——在光标处插入正文;
x——删除光标处的字符;
:wq——存盘退出;
要记著一点,在插入态处,不能打入指令,必需先按〈Esc〉键,返回指令态。假若户不知
身处何态,也可以按〈Esc〉键,不管处于何态,都会返回指令态其它的一些命令请读者自己参
阅有关的书籍。
§ 1-2 建立可进行 SPICE 模拟的单元文件
主窗口分为信息窗口 CIW、命令行以及主菜单。信息窗口会给出一些系统信息(如出
错信息,程序运行情况等)。在命令行中可以输入某些命令。如我们调用 Cadence 的命令 icfb
和一些其它命令,比较重要的有调出帮助文件的 openbook&等。
一.File 菜单
在 File 菜单下,主要的菜单项有 New、Open、Exit 等。在具体解释之前我们不妨先理
顺一下以下几个关系。library(库)的地位相当于文件夹,它用来存放一整个设计的所有数据,
像一些子单元(cell)以及子单元(cell)中的多种视图(view)。Cell(单元)可以是一个简
单的单元,像一个与非门,也可以是比较复杂的单元(由 symbol 搭建而成)。View 则包含
多种类型,常用的有 schamatic,symbol,layout,extracted,ivpcell 等等,他们各自代表什
么意思以后将会一一提到。
New 菜单项的子菜单下有 Library、Cellview 两项。Library 项打开 New Library 窗口,
Cellview 项打开 Create New File 窗口,如图 1-2-1 和 1-2-2 所示。

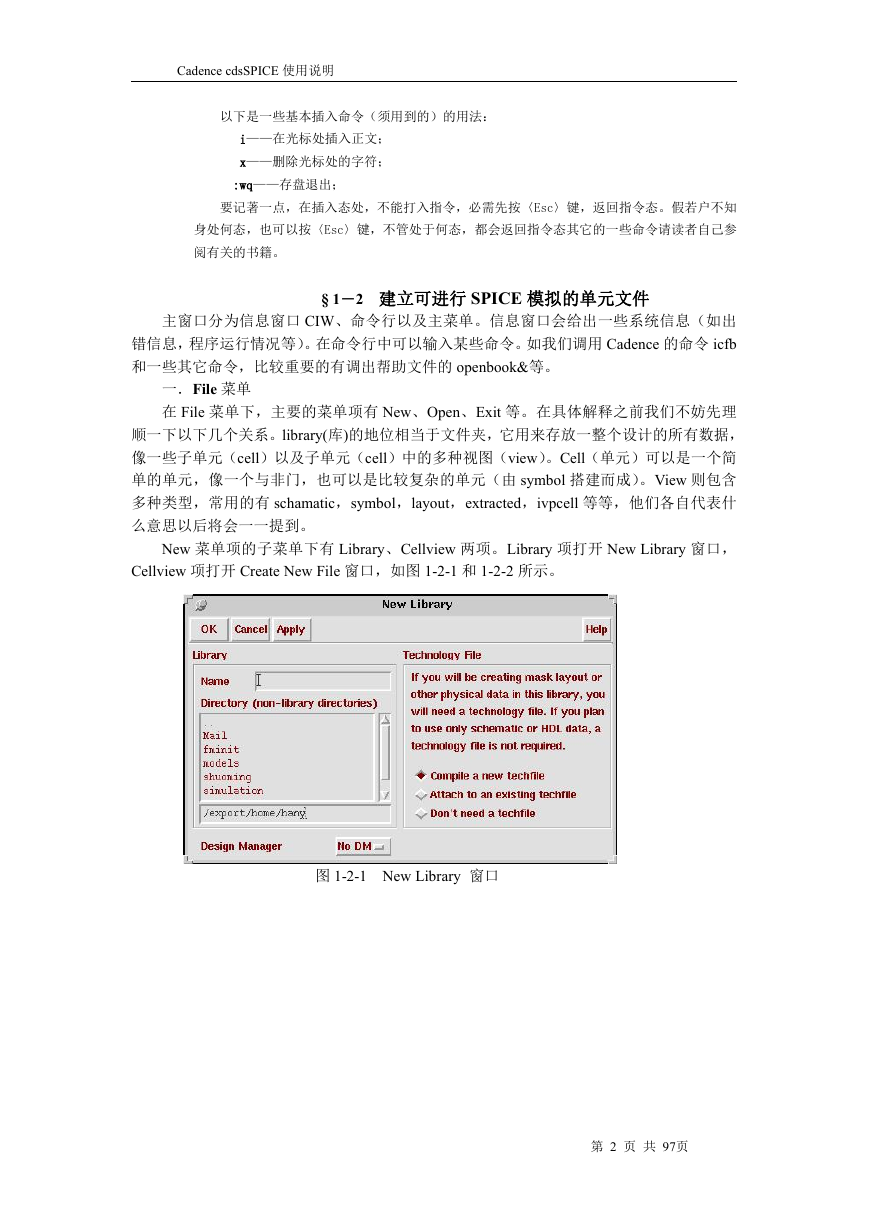

图 1-2-1 New Library 窗口
第 2 页 共 97页
Cadence cdsSPICE 使用说明

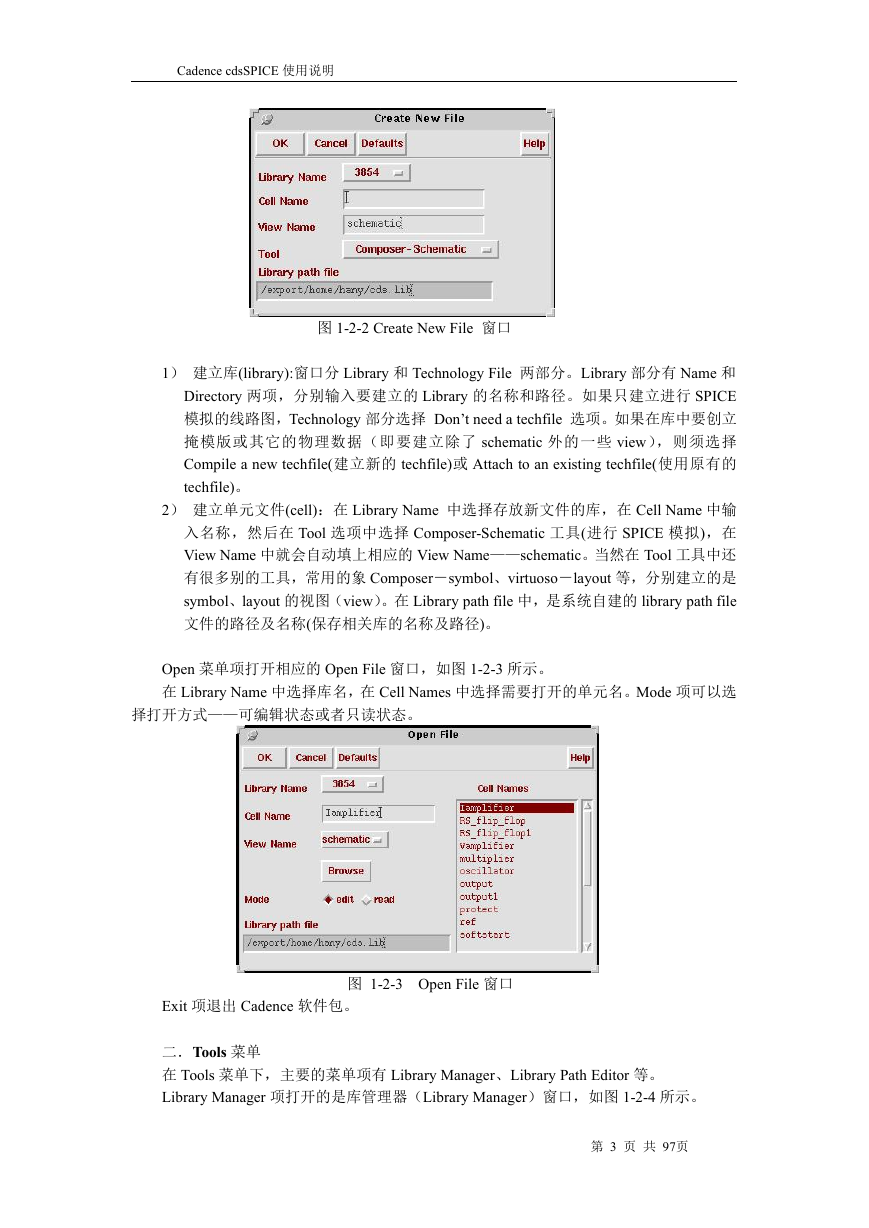

图 1-2-2 Create New File 窗口
1) 建立库(library):窗口分 Library 和 Technology File 两部分。Library 部分有 Name 和
Directory 两项,分别输入要建立的 Library 的名称和路径。如果只建立进行 SPICE
模拟的线路图,Technology 部分选择 Don’t need a techfile 选项。如果在库中要创立
掩模版或其它的物理数据(即要建立除了 schematic 外的一些 view),则须选择
Compile a new techfile(建立新的 techfile)或 Attach to an existing techfile(使用原有的
techfile)。
2) 建立单元文件(cell):在 Library Name 中选择存放新文件的库,在 Cell Name 中输
入名称,然后在 Tool 选项中选择 Composer-Schematic 工具(进行 SPICE 模拟),在
View Name 中就会自动填上相应的 View Name——schematic。当然在 Tool 工具中还
有很多别的工具,常用的象 Composer-symbol、virtuoso-layout 等,分别建立的是
symbol、layout 的视图(view)。在 Library path file 中,是系统自建的 library path file
文件的路径及名称(保存相关库的名称及路径)。
Open 菜单项打开相应的 Open File 窗口,如图 1-2-3 所示。
在 Library Name 中选择库名,在 Cell Names 中选择需要打开的单元名。Mode 项可以选
择打开方式——可编辑状态或者只读状态。
Exit 项退出 Cadence 软件包。
图 1-2-3 Open File 窗口
二.Tools 菜单
在 Tools 菜单下,主要的菜单项有 Library Manager、Library Path Editor 等。
Library Manager 项打开的是库管理器(Library Manager)窗口,如图 1-2-4 所示。
第 3 页 共 97页
Cadence cdsSPICE 使用说明

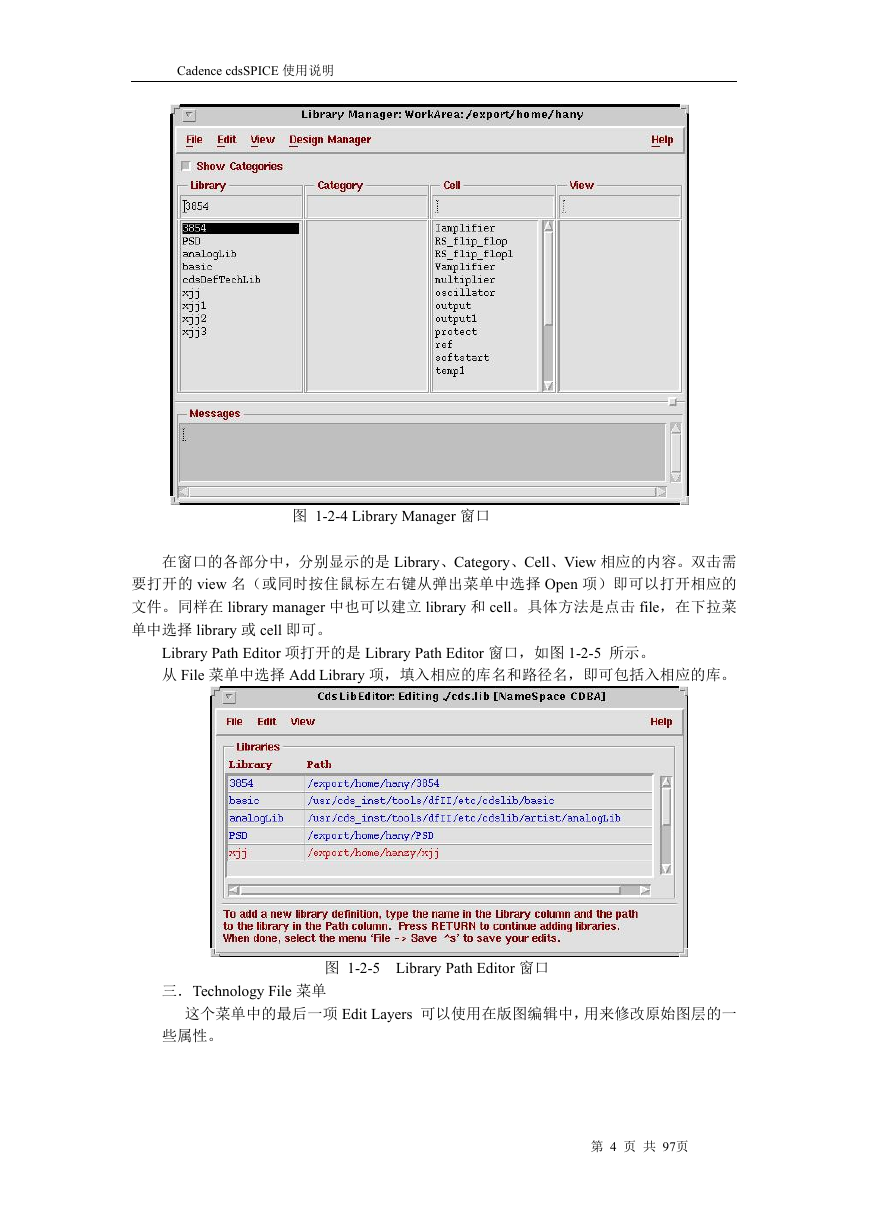

图 1-2-4 Library Manager 窗口
在窗口的各部分中,分别显示的是 Library、Category、Cell、View 相应的内容。双击需
要打开的 view 名(或同时按住鼠标左右键从弹出菜单中选择 Open 项)即可以打开相应的
文件。同样在 library manager 中也可以建立 library 和 cell。具体方法是点击 file,在下拉菜
单中选择 library 或 cell 即可。
Library Path Editor 项打开的是 Library Path Editor 窗口,如图 1-2-5 所示。
从 File 菜单中选择 Add Library 项,填入相应的库名和路径名,即可包括入相应的库。
三.Technology File 菜单
图 1-2-5 Library Path Editor 窗口
这个菜单中的最后一项 Edit Layers 可以使用在版图编辑中,用来修改原始图层的一
些属性。
第 4 页 共 97页
Cadence cdsSPICE 使用说明
§ 1-3 编辑可进行 SPICE 模拟的单元文件
选择主窗口的 File→Open→Open file,打开相应的文件,即进入了 Composer-Schematic
Editing 窗口,如图 1-3-1 所示。窗口左边的按钮分别(从上到下)为 Check and Save(检查并
存盘)、Save(存盘)、Zoom out by 2(放大两倍)、Zoom in by 2(缩小两倍)、Stretch(延
伸)、Copy(拷贝)、Delete(删除)、Undo(取消)、Property(属性)、Component(加元件)、
Wire(Narrow)(画细线) 、Wire(Wide)(画粗线) 、Pin(管脚)、Cmd options、Repeat(重
复),这些分别可以在菜单中找到相应的菜单项。

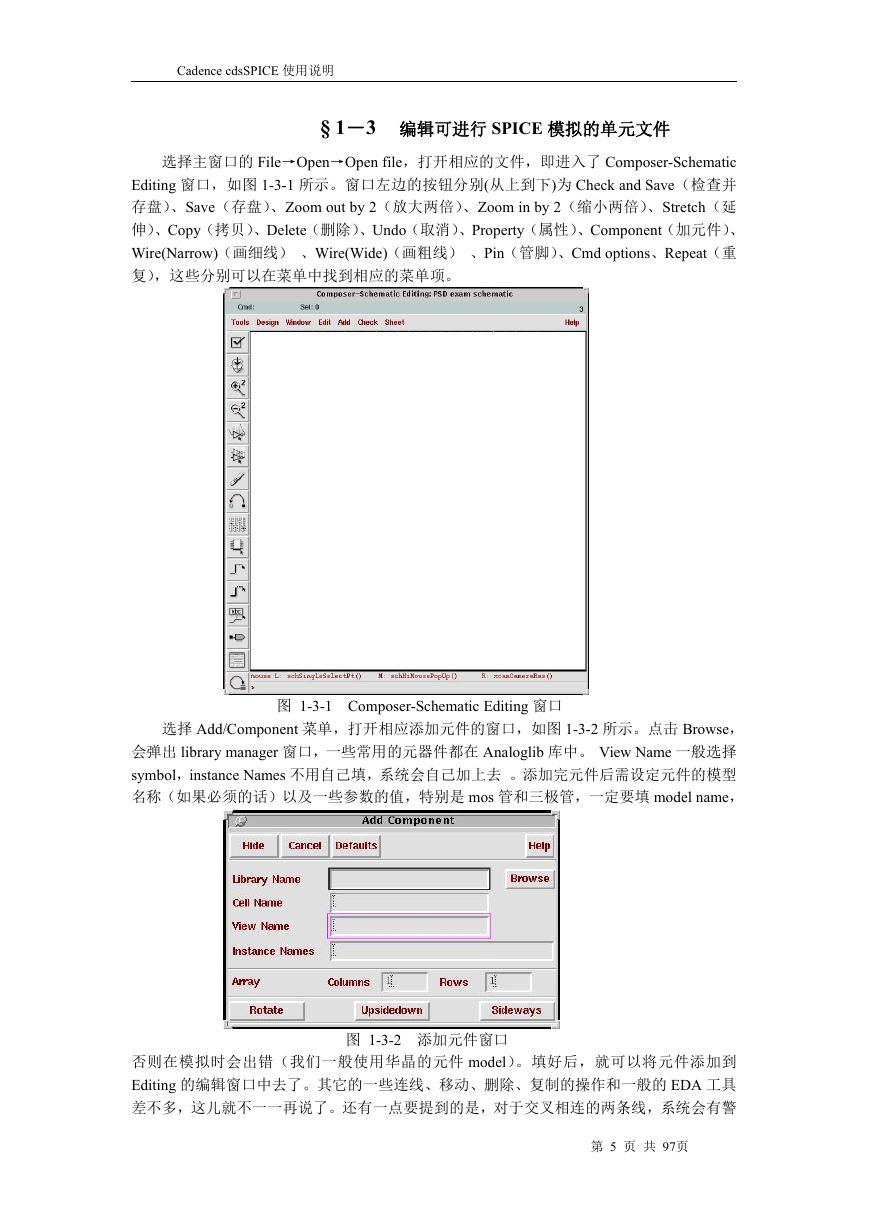

图 1-3-1 Composer-Schematic Editing 窗口
选择 Add/Component 菜单,打开相应添加元件的窗口,如图 1-3-2 所示。点击 Browse,
会弹出 library manager 窗口,一些常用的元器件都在 Analoglib 库中。 View Name 一般选择
symbol,instance Names 不用自己填,系统会自己加上去 。添加完元件后需设定元件的模型
名称(如果必须的话)以及一些参数的值,特别是 mos 管和三极管,一定要填 model name,
图 1-3-2 添加元件窗口
否则在模拟时会出错(我们一般使用华晶的元件 model)。填好后,就可以将元件添加到
Editing 的编辑窗口中去了。其它的一些连线、移动、删除、复制的操作和一般的 EDA 工具
差不多,这儿就不一一再说了。还有一点要提到的是,对于交叉相连的两条线,系统会有警
第 5 页 共 97页
Cadence cdsSPICE 使用说明
告,可对连线稍作修改去除这个警告。
注:
以下是一些常用的快捷键:
i——添加元件,即打开添加元件的窗口;
[——缩小两倍;
]——扩大两倍;
w——连线(细线);
f——全图显示;
p——查看元件属性。
从一种状态转为另一种状态,按 escape,或直接点击图标或使用快捷键。
为了使电路图更加明了,一般在电路的输入输出部分加上 pin 脚。这在后面的例子中将会提
到。
§ 1-4 模拟的设置(重点)
Composer-schamatic 界面中的 Tools→Analog Artist 项可以打开 Analog Artist Simulation

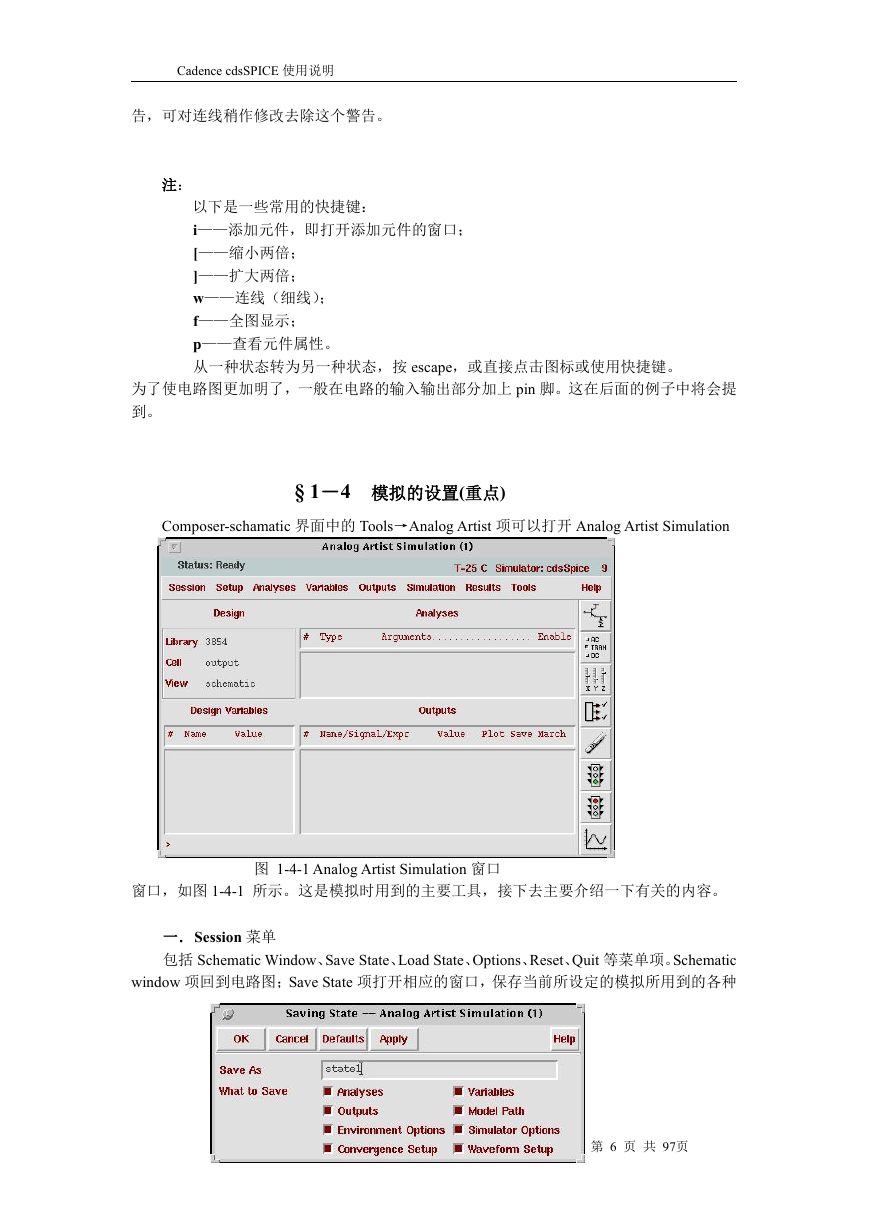

图 1-4-1 Analog Artist Simulation 窗口
窗口,如图 1-4-1 所示。这是模拟时用到的主要工具,接下去主要介绍一下有关的内容。
一.Session 菜单
包括 Schematic Window、Save State、Load State、Options、Reset、Quit 等菜单项。Schematic
window 项回到电路图;Save State 项打开相应的窗口,保存当前所设定的模拟所用到的各种
第 6 页 共 97页
Cadence cdsSPICE 使用说明
图 1-4-2
Save State 窗口
参数。如图 1-4-2 所示。窗口中的两项分别为状态名和选择需保存的内容。
Load State 打开相应的窗口,加载已经保存的状态。
Reset 重置 analog artist。相当于重新打开一个模拟窗口。
二.Setup 菜单
包括 Design、Simulator/directory/host、Temperature、Model Path 等菜单项:
Design 项选择所要模拟的线路图。
Simulator/directory/host 项选择模拟使用的模型,系统提供的选项有 cdsSpice、hspiceS、
spectreS 等等。我们一般用到的是 cdsSpice 和 spectreS。其中采用 spectreS 进行的模拟更加
精确。下面我们只以这两种工具为例说明。

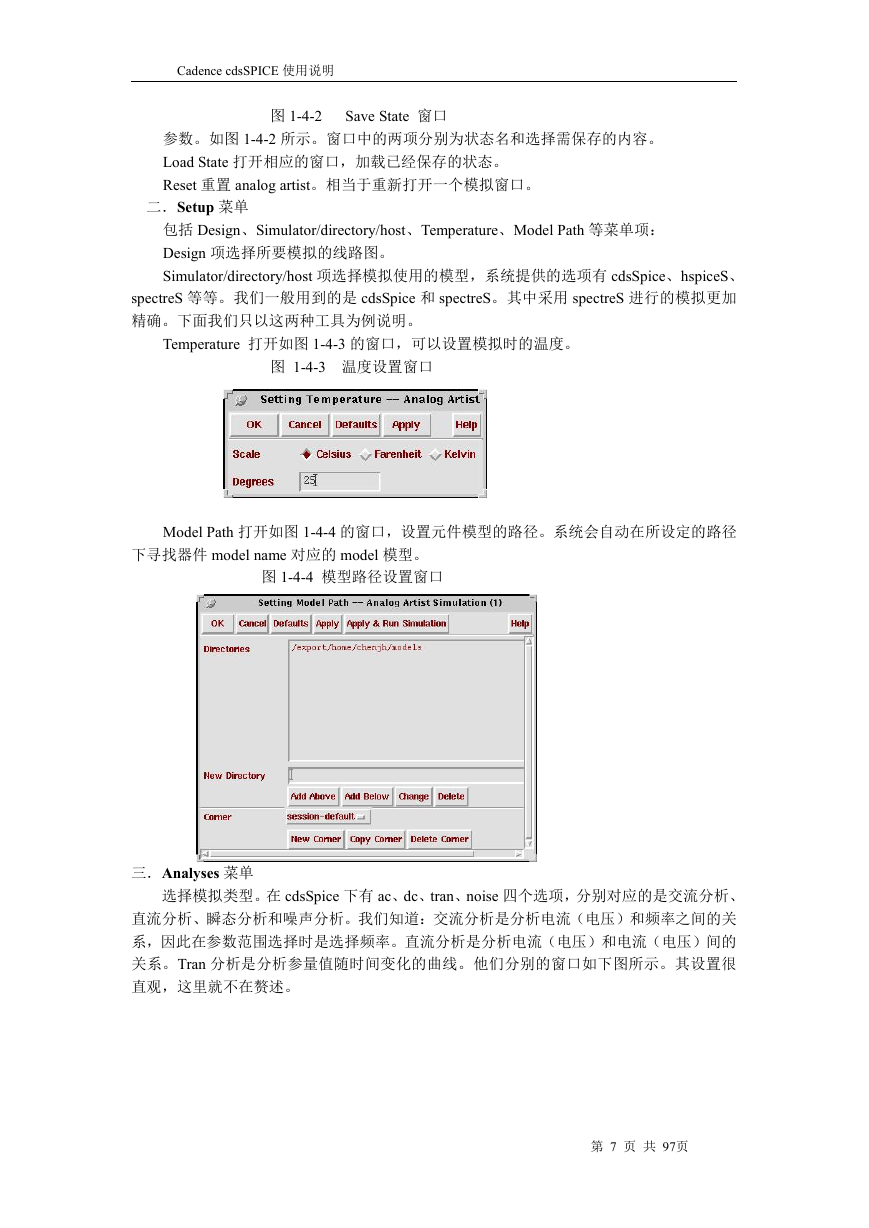

Temperature 打开如图 1-4-3 的窗口,可以设置模拟时的温度。
图 1-4-3 温度设置窗口
Model Path 打开如图 1-4-4 的窗口,设置元件模型的路径。系统会自动在所设定的路径
下寻找器件 model name 对应的 model 模型。
图 1-4-4 模型路径设置窗口
三.Analyses 菜单
选择模拟类型。在 cdsSpice 下有 ac、dc、tran、noise 四个选项,分别对应的是交流分析、
直流分析、瞬态分析和噪声分析。我们知道:交流分析是分析电流(电压)和频率之间的关
系,因此在参数范围选择时是选择频率。直流分析是分析电流(电压)和电流(电压)间的
关系。Tran 分析是分析参量值随时间变化的曲线。他们分别的窗口如下图所示。其设置很
直观,这里就不在赘述。
第 7 页 共 97页
Cadence cdsSPICE 使用说明

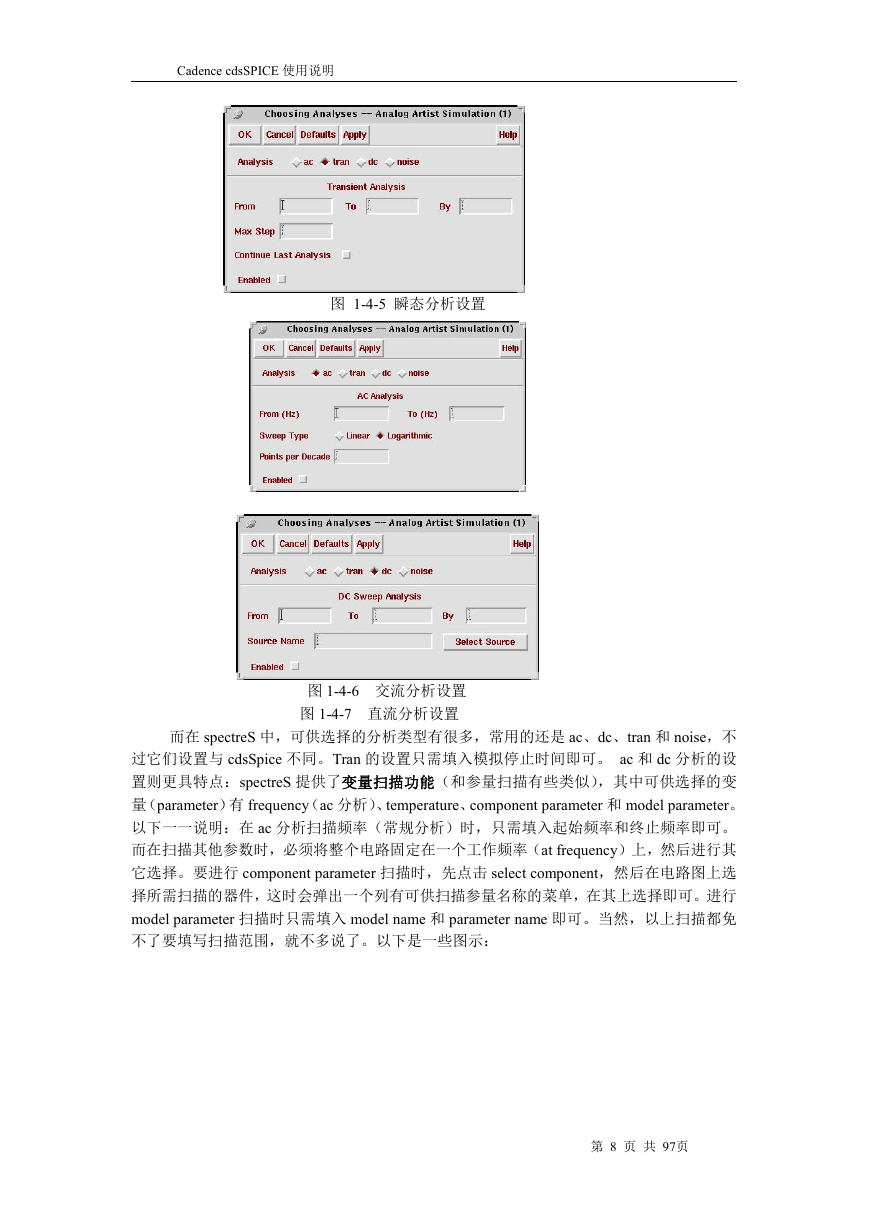

图 1-4-5 瞬态分析设置
图 1-4-6 交流分析设置
图 1-4-7 直流分析设置
而在 spectreS 中,可供选择的分析类型有很多,常用的还是 ac、dc、tran 和 noise,不
过它们设置与 cdsSpice 不同。Tran 的设置只需填入模拟停止时间即可。 ac 和 dc 分析的设
置则更具特点:spectreS 提供了变量扫描功能(和参量扫描有些类似),其中可供选择的变
量(parameter)有 frequency(ac 分析)、temperature、component parameter 和 model parameter。
以下一一说明:在 ac 分析扫描频率(常规分析)时,只需填入起始频率和终止频率即可。
而在扫描其他参数时,必须将整个电路固定在一个工作频率(at frequency)上,然后进行其
它选择。要进行 component parameter 扫描时,先点击 select component,然后在电路图上选
择所需扫描的器件,这时会弹出一个列有可供扫描参量名称的菜单,在其上选择即可。进行
model parameter 扫描时只需填入 model name 和 parameter name 即可。当然,以上扫描都免
不了要填写扫描范围,就不多说了。以下是一些图示:
