    基于FPGA的乐曲发生器设计

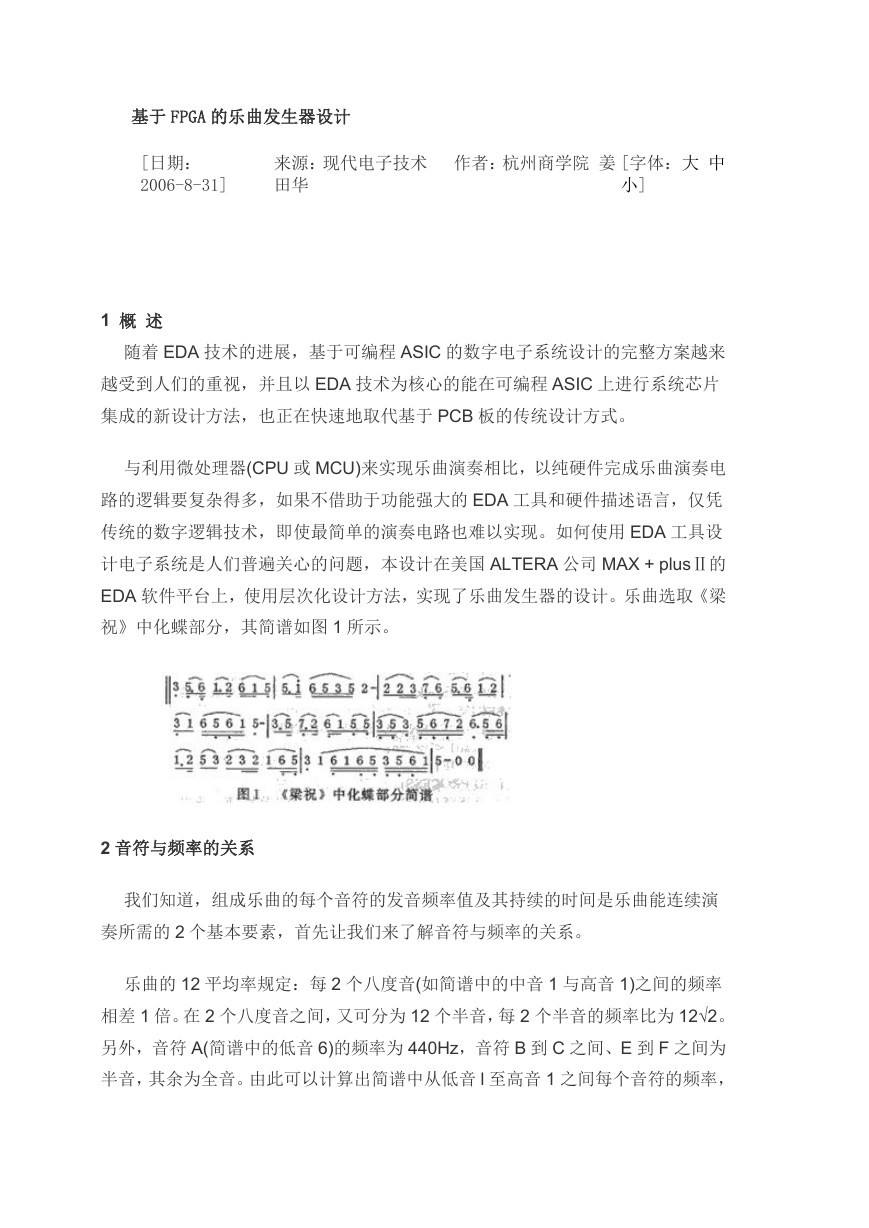

    基于 FPGA 的乐曲发生器设计 [日期： 2006-8-31] 来源：现代电子技术 作者：杭州商学院 姜 田华 [字体：大 中 小] 1 概 述 随着 EDA 技术的进展，基于可编程 ASIC 的数字电子系统设计的完整方案越来 越受到人们的重视，并且以 EDA 技术为核心的能在可编程 ASIC 上进行系统芯片 集成的新设计方法，也正在快速地取代基于 PCB 板的传统设计方式。 与利用微处理器(CPU 或 MCU)来实现乐曲演奏相比，以纯硬件完成乐曲演奏电 路的逻辑要复杂得多，如果不借助于功能强大的 EDA 工具和硬件描述语言，仅凭 传统的数字逻辑技术，即使最简单的演奏电路也难以实现。如何使用 EDA 工具设 计电子系统是人们普遍关心的问题，本设计在美国 ALTERA 公司 MAX + plusⅡ的 EDA 软件平台上，使用层次化设计方法，实现了乐曲发生器的设计。乐曲选取《梁 祝》中化蝶部分，其简谱如图 1 所示。 2 音符与频率的关系 我们知道，组成乐曲的每个音符的发音频率值及其持续的时间是乐曲能连续演 奏所需的 2 个基本要素，首先让我们来了解音符与频率的关系。 乐曲的 12 平均率规定：每 2 个八度音(如简谱中的中音 1 与高音 1)之间的频率 相差 1 倍。在 2 个八度音之间，又可分为 12 个半音，每 2 个半音的频率比为 12√2。 另外，音符 A(简谱中的低音 6)的频率为 440Hz，音符 B 到 C 之间、E 到 F 之间为 半音，其余为全音。由此可以计算出简谱中从低音 l 至高音 1 之间每个音符的频率，

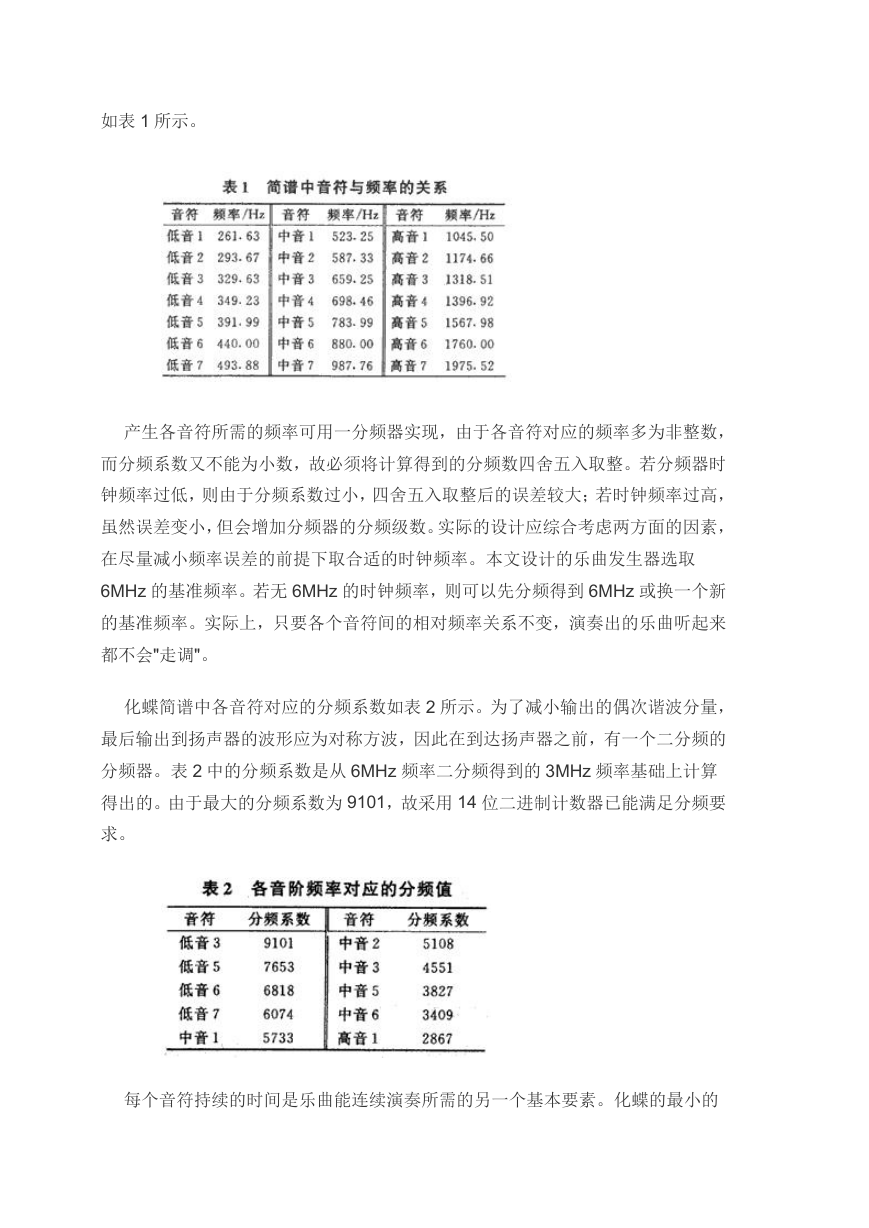

    如表 1 所示。 产生各音符所需的频率可用一分频器实现，由于各音符对应的频率多为非整数， 而分频系数又不能为小数，故必须将计算得到的分频数四舍五入取整。若分频器时 钟频率过低，则由于分频系数过小，四舍五入取整后的误差较大；若时钟频率过高， 虽然误差变小，但会增加分频器的分频级数。实际的设计应综合考虑两方面的因素， 在尽量减小频率误差的前提下取合适的时钟频率。本文设计的乐曲发生器选取 6MHz 的基准频率。若无 6MHz 的时钟频率，则可以先分频得到 6MHz 或换一个新 的基准频率。实际上，只要各个音符间的相对频率关系不变，演奏出的乐曲听起来 都不会"走调"。 化蝶简谱中各音符对应的分频系数如表 2 所示。为了减小输出的偶次谐波分量， 最后输出到扬声器的波形应为对称方波，因此在到达扬声器之前，有一个二分频的 分频器。表 2 中的分频系数是从 6MHz 频率二分频得到的 3MHz 频率基础上计算 得出的。由于最大的分频系数为 9101，故采用 14 位二进制计数器已能满足分频要 求。 每个音符持续的时间是乐曲能连续演奏所需的另一个基本要素。化蝶的最小的

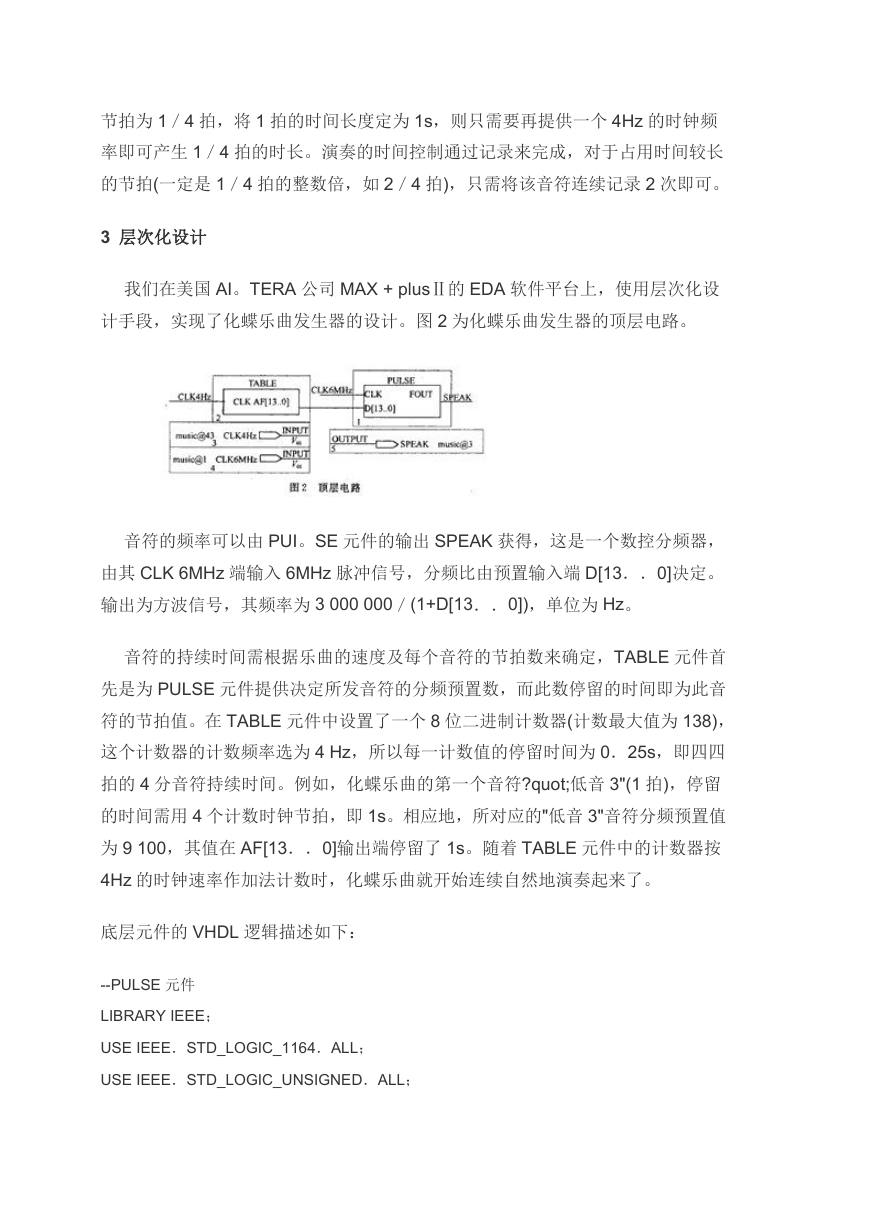

    节拍为 1／4 拍，将 1 拍的时间长度定为 1s，则只需要再提供一个 4Hz 的时钟频 率即可产生 1／4 拍的时长。演奏的时间控制通过记录来完成，对于占用时间较长 的节拍(一定是 1／4 拍的整数倍，如 2／4 拍)，只需将该音符连续记录 2 次即可。 3 层次化设计 我们在美国 AI。TERA 公司 MAX + plusⅡ的 EDA 软件平台上，使用层次化设 计手段，实现了化蝶乐曲发生器的设计。图 2 为化蝶乐曲发生器的顶层电路。 音符的频率可以由 PUI。SE 元件的输出 SPEAK 获得，这是一个数控分频器， 由其 CLK 6MHz 端输入 6MHz 脉冲信号，分频比由预置输入端 D[13．．0]决定。 输出为方波信号，其频率为 3 000 000／(1+D[13．．0])，单位为 Hz。 音符的持续时间需根据乐曲的速度及每个音符的节拍数来确定，TABLE 元件首 先是为 PULSE 元件提供决定所发音符的分频预置数，而此数停留的时间即为此音 符的节拍值。在 TABLE 元件中设置了一个 8 位二进制计数器(计数最大值为 138)， 这个计数器的计数频率选为 4 Hz，所以每一计数值的停留时间为 0．25s，即四四 拍的 4 分音符持续时间。例如，化蝶乐曲的第一个音符?quot;低音 3"(1 拍)，停留 的时间需用 4 个计数时钟节拍，即 1s。相应地，所对应的"低音 3"音符分频预置值 为 9 100，其值在 AF[13．．0]输出端停留了 1s。随着 TABLE 元件中的计数器按 4Hz 的时钟速率作加法计数时，化蝶乐曲就开始连续自然地演奏起来了。 底层元件的 VHDL 逻辑描述如下： --PULSE 元件 LIBRARY IEEE； USE IEEE．STD_LOGIC_1164．ALL； USE IEEE．STD_LOGIC_UNSIGNED．ALL；

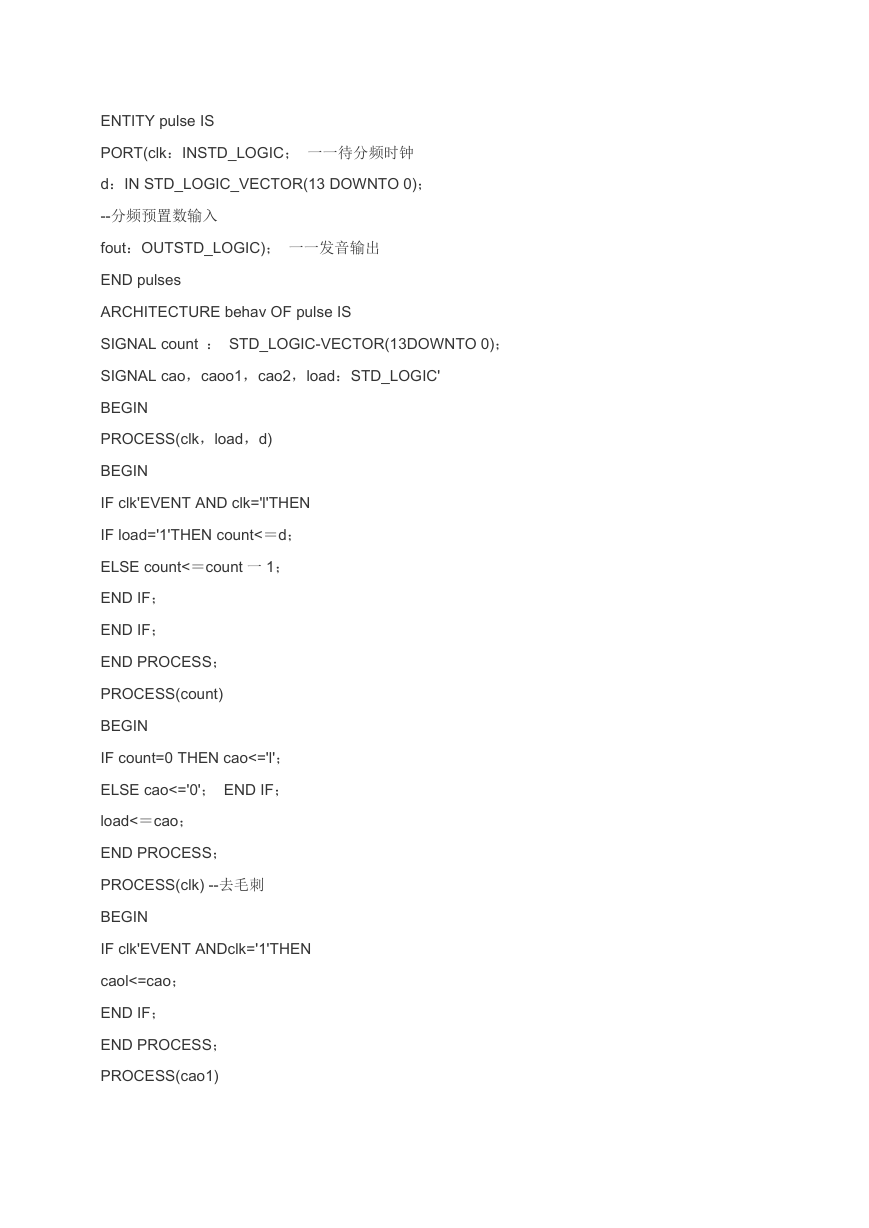

    ENTITY pulse IS PORT(clk：INSTD_LOGIC； 一一待分频时钟 d：IN STD_LOGIC_VECTOR(13 DOWNTO 0)； --分频预置数输入 fout：OUTSTD_LOGIC)； 一一发音输出 END pulses ARCHITECTURE behav OF pulse IS SIGNAL count ： STD_LOGIC-VECTOR(13DOWNTO 0)； SIGNAL cao，caoo1，cao2，load：STD_LOGIC' BEGIN PROCESS(clk，load，d) BEGIN IF clk'EVENT AND clk='l'THEN IF load='1'THEN count<＝d； ELSE count<＝count 一 1； END IF； END IF； END PROCESS； PROCESS(count) BEGIN IF count=0 THEN cao<='l'； ELSE cao<='0'； END IF； load<＝cao； END PROCESS； PROCESS(clk) --去毛刺 BEGIN IF clk'EVENT ANDclk='1'THEN caol<=cao； END IF； END PROCESS； PROCESS(cao1)

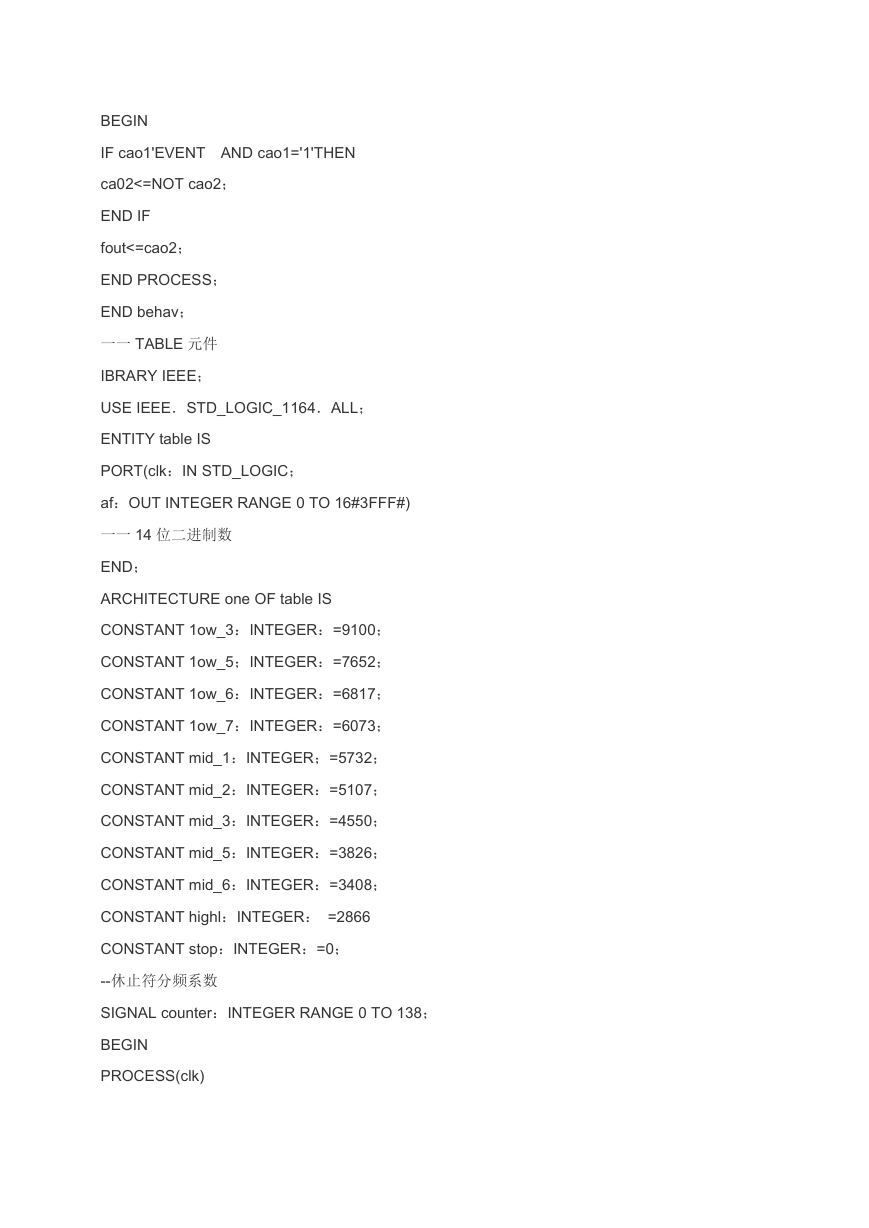

    BEGIN IF cao1'EVENT AND cao1='1'THEN ca02<=NOT cao2； END IF fout<=cao2； END PROCESS； END behav； 一一 TABLE 元件 IBRARY IEEE； USE IEEE．STD_LOGIC_1164．ALL； ENTITY table IS PORT(clk：IN STD_LOGIC； af：OUT INTEGER RANGE 0 TO 16#3FFF#) 一一 14 位二进制数 END； ARCHITECTURE one OF table IS CONSTANT 1ow_3：INTEGER：=9100； CONSTANT 1ow_5；INTEGER：=7652； CONSTANT 1ow_6：INTEGER：=6817； CONSTANT 1ow_7：INTEGER：=6073； CONSTANT mid_1：INTEGER；=5732； CONSTANT mid_2：INTEGER：=5107； CONSTANT mid_3：INTEGER：=4550； CONSTANT mid_5：INTEGER：=3826； CONSTANT mid_6：INTEGER：=3408； CONSTANT highl：INTEGER： =2866 CONSTANT stop：INTEGER：=0； --休止符分频系数 SIGNAL counter：INTEGER RANGE 0 TO 138； BEGIN PROCESS(clk)

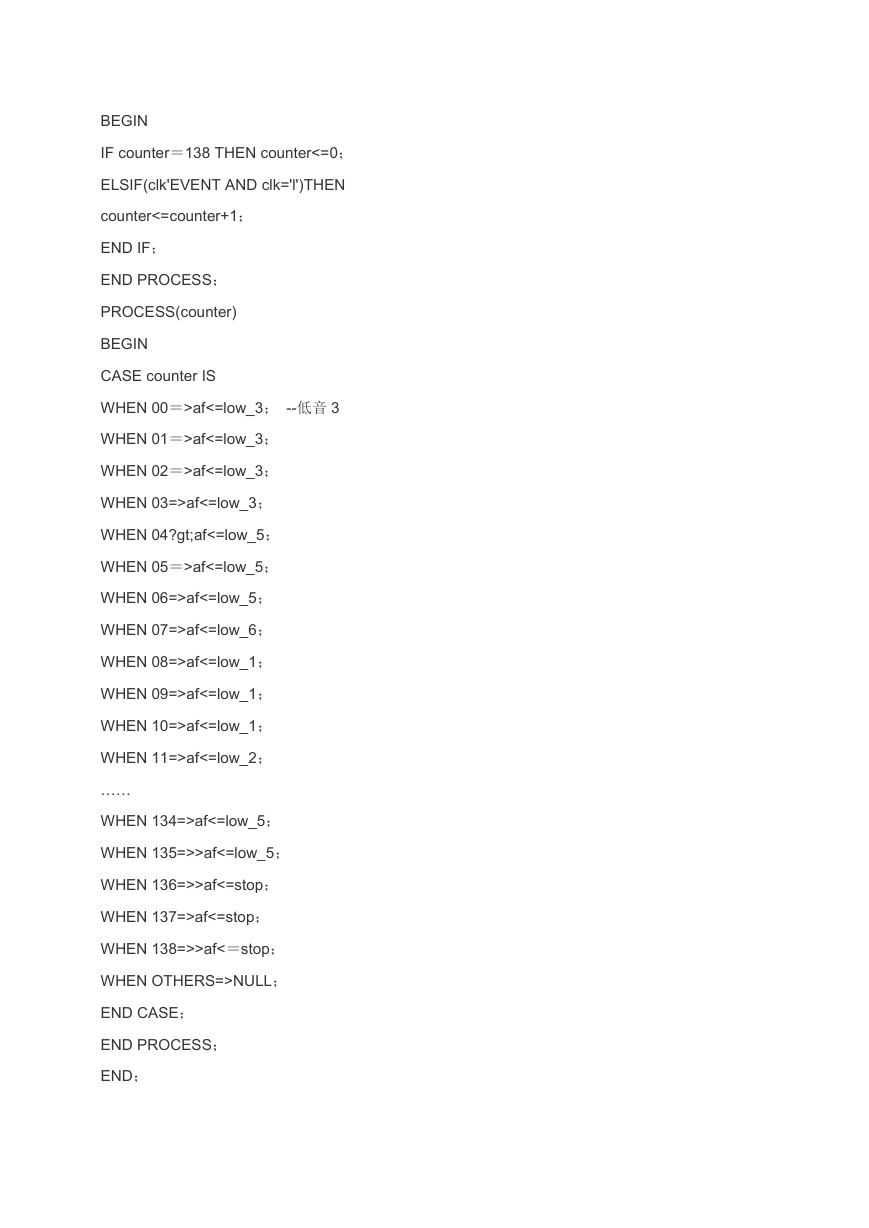

    BEGIN IF counter＝138 THEN counter<=0； ELSIF(clk'EVENT AND clk='l')THEN counter<=counter+1； END IF； END PROCESS； PROCESS(counter) BEGIN CASE counter IS WHEN 00＝>af<=low_3； --低音 3 WHEN 01＝>af<=low_3； WHEN 02＝>af<=low_3； WHEN 03=>af<=low_3； WHEN 04?gt;af<=low_5； WHEN 05＝>af<=low_5； WHEN 06=>af<=low_5； WHEN 07=>af<=low_6； WHEN 08=>af<=low_1； WHEN 09=>af<=low_1； WHEN 10=>af<=low_1； WHEN 11=>af<=low_2； …… WHEN 134=>af<=low_5； WHEN 135=>>af<=low_5； WHEN 136=>>af<=stop； WHEN 137=>af<=stop； WHEN 138=>>af<＝stop； WHEN OTHERS=>NULL； END CASE； END PROCESS； END；

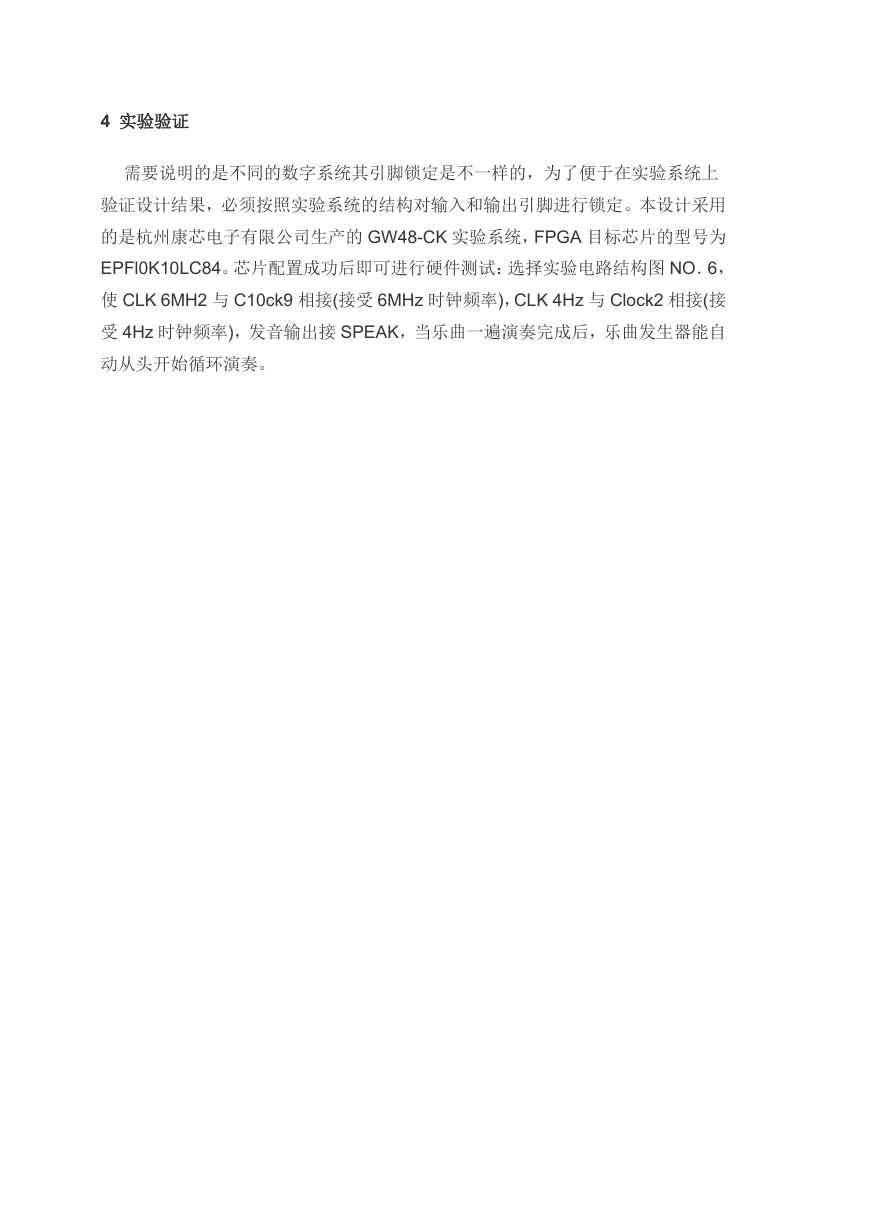

    4 实验验证 需要说明的是不同的数字系统其引脚锁定是不一样的，为了便于在实验系统上 验证设计结果，必须按照实验系统的结构对输入和输出引脚进行锁定。本设计采用 的是杭州康芯电子有限公司生产的 GW48-CK 实验系统，FPGA 目标芯片的型号为 EPFl0K10LC84。芯片配置成功后即可进行硬件测试：选择实验电路结构图 NO．6， 使 CLK 6MH2 与 C10ck9 相接(接受 6MHz 时钟频率)，CLK 4Hz 与 Clock2 相接(接 受 4Hz 时钟频率)，发音输出接 SPEAK，当乐曲一遍演奏完成后，乐曲发生器能自 动从头开始循环演奏。
