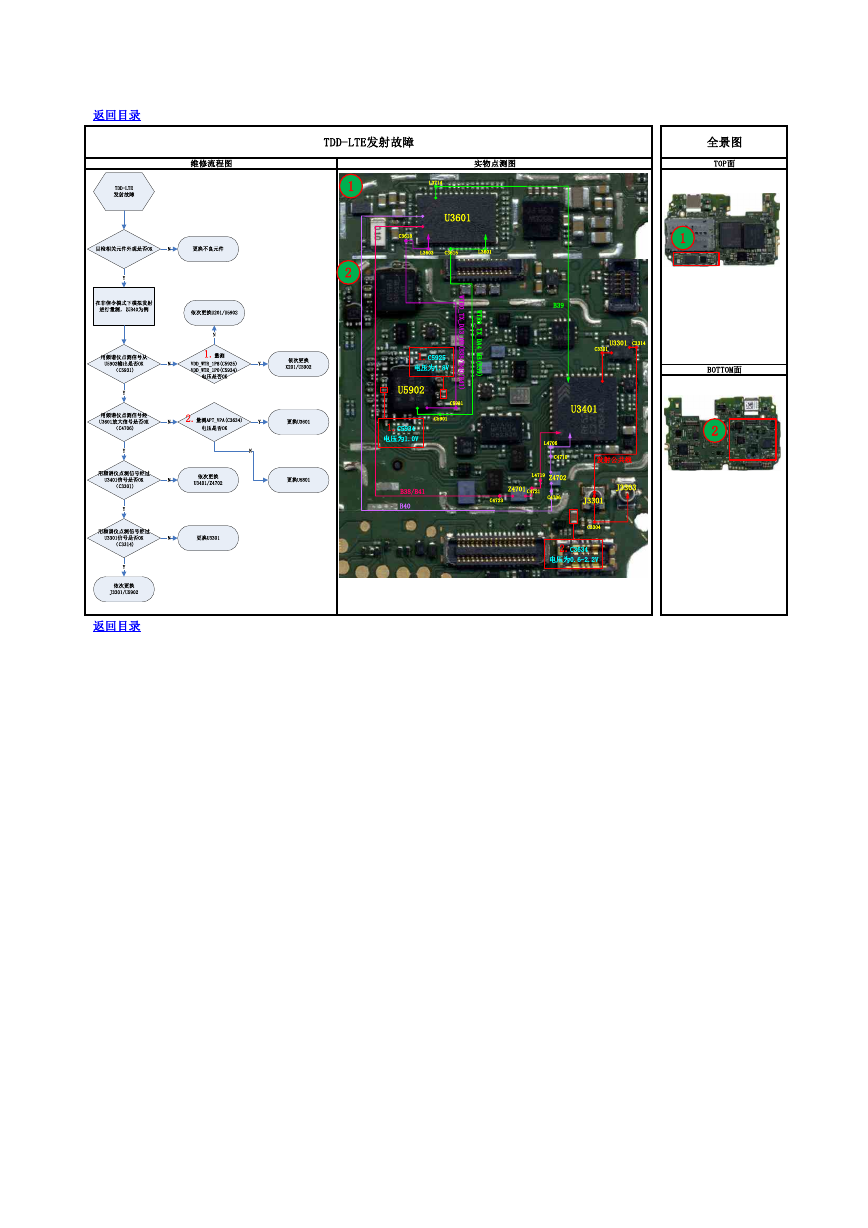

返回目录 维修流程图 实物点测图 TDD-LTE发射故障 L3714 U3601 C3618 L3603 C3615 L3601 1 2 W T R 0 _ T X _ D A 3 _ H B ( B 3 8 / B 4 0 / B 4 1 ) W T R 0 _ T X _ D A 4 _ M B ( B 3 9 ) 1.C5925 电压为1.8V U5902 C5931 C5901 1.C5934 电压为1.0V B38/B41 B40 B39 U3301 C3314 C3301 U3401 L4706 C4710 L4719 Z4702 Z4701 C4721 发射公共线 J3303 C4723 C4706 J3301 C3304 2.C3634 电压为0.6-2.2V 全景图 TOP面 1 BOTTOM面 2 返回目录 TDD-LTE发射故障目检相关元件外观是否OK更换不良元件在非信令模式下模拟发射进行量测，以B40为例用频谱仪点测信号从U5902输出是否OK（C5931)1.量测VDD_WTR_1P8(C5925)VDD_WTR_1P0(C5934)电压是否OK依次更换U201/U5902用频谱仪点测信号经U3601放大信号是否OK（C4706)NYYNY依次更换X201/U5902用频谱仪点测信号经过U3401信号是否OK（C3301)依次更换U3401/Z4702N依次更换J3301/U5902YNNY更换U3601用频谱仪点测信号经过U3301信号是否OK（C3314)更换U3301YN2.量测APT_VPA(C3634)电压是否OKY更换U5801N
