中 国 移 动 通 信 企 业 标 准
QB-╳╳-╳╳╳-╳╳╳╳
演 进 的 分 组 核 心 网 ( E P C ) 网
络 运 行 质 量 指 标
N e t w o r k O p e r a t i o n & M a n a g e m e n t
I n d i c a t o r f o r
E v o l v e d P a c k e t C o r e N e t w o r k
版 本 号 : 1 . 0 . 0
╳ ╳ ╳ ╳ - ╳ ╳ - ╳ ╳ 发 布
╳ ╳ ╳ ╳ - ╳ ╳ - ╳ ╳ 实 施
中国移动通信集团公司
发布
目 录
目 录........................................................................................................................... 2
前 言............................................................................................................................. 5
演进的分组核心网(EPC)网络运行质量指标.......................................................7
1 范围........................................................................................................................ 7
2 规范性引用文件.................................................................................................... 7
3 缩略语.................................................................................................................... 7
4 概述........................................................................................................................ 8
5 MME 基本业务指标............................................................................................10
5.1 EPS 附着成功率(EC0101)........................................................................ 10
5.2 排除用户原因的附着成功率(EC0102).................................................... 11
5.3 平均附着时长(EC0103)............................................................................12
5.4 用户鉴权成功率(EC0104)........................................................................12
5.5 鉴权信息查询成功率(EC0105)................................................................13
5.6 更新位置成功率(EC0106)........................................................................13
5.7 业务请求成功率(EC0107)........................................................................14
6 MME 移动性管理管理指标组............................................................................14
6.1 寻呼成功率(EC0201)................................................................................14
6.2 跟踪区寻呼成功率(EC0202)....................................................................15
6.3 一次寻呼成功率(EC0203)........................................................................16
6.4 MME 内 X2 接口切换成功率(EC0204)...................................................17
6.5 MME 内 S1 接口切换成功率(EC0205)................................................... 17
6.6 MME 间切换出成功率(EC0206)............................................................. 18
6.7 MME 间切换入成功率(EC0207)............................................................. 18
6.8 跟踪区更新成功率(EC0208)....................................................................19
7 MME 其它指标....................................................................................................21
7.1 MME 平均负荷(EC0301)......................................................................... 21
8
9
10
7.2 MME 附着容量利用率(EC0302)............................................................. 21
7.3 MME 附着用户数(EC0303)..................................................................... 22
7.4 SCTP 偶联数据块重传率(EC0304)......................................................... 23
SGW 指标............................................................................................................ 23
8.1 SGW 缺省承载建立成功率(EC0401)...................................................... 23
8.2 SGW 承载容量平均利用率(EC0402)...................................................... 24
8.3 SGW 承载容量峰值利用率(EC0403)...................................................... 25
8.4 SGW 用户面上行流量(EC0404).............................................................. 25
8.5 SGW 用户面下行流量(EC0405).............................................................. 26
8.6 SGW 平均负荷(EC0406).......................................................................... 26
PGW 指标............................................................................................................ 27
9.1 PGW 承载容量平均利用率(EC0501)...................................................... 27
9.2 PGW 承载容量峰值利用率(EC0502)...................................................... 27
9.3 PGW 平均负荷(EC0503).......................................................................... 28
9.4 专用承载建立成功率(EC0504)................................................................28
9.5 专用承载平均建立时长(EC0505)............................................................29
9.6 S5/S8 接口上行流量(EC0506)................................................................. 30
9.7 S5/S8 接口下行流量(EC0507)................................................................. 30
9.8 分局向的 S5/S8 接口上行流量(EC0508)................................................ 31
9.9 分局向的 S5/S8 接口下行流量(EC0509)................................................ 31
9.10 CDR 传送成功率(EC0510)................................................................... 32
SCTP 偶联数据块重传率(EC0511)...................................................... 32
SGi 接口接收流量(EC0512)................................................................. 33
SGi 接口发送流量(EC0513)................................................................. 34
HSS 指标.......................................................................................................... 34
10.1 HSS 鉴权容量利用率(EC0601)............................................................ 34
10.2 HSS 静态容量利用率(EC0602)............................................................ 35
10.3 HSS 平均负荷(EC0603)........................................................................ 35
SCTP 偶联数据块重传率(EC0604)......................................................36
9.11
10.4
9.12
9.13
10.5 HSS 放号用户数(EC0605).................................................................... 36
10.6 HSS 活动用户数(EC0606).................................................................... 37
10.7 HSS 更新位置成功率(EC0607)............................................................ 37
10.8 HSS 鉴权信息查询成功率(EC0608).................................................... 38
10.9 HSS 取消位置成功率(EC0609)............................................................ 38
10.10 HSS 插入用户数据成功率(EC0610).................................................... 39
10.11 HSS 删除用户数据成功率(EC0611).................................................... 40
10.12 HSS 清除 UE 成功率(EC0612).............................................................40
PCRF 指标........................................................................................................41
PCRF 平均负荷(EC0701)......................................................................41
SCTP 偶联数据块重传率(EC0702)......................................................41
11.3 策略控制发起成功率(EC0703).............................................................42
11.4 策略控制更新成功率(EC0704).............................................................42
11.5 重新鉴权成功率(EC0705).....................................................................43
11.6 策略控制结束成功率(EC0706).............................................................44
12 编制历史...........................................................................................................44
11.1
11
11.2

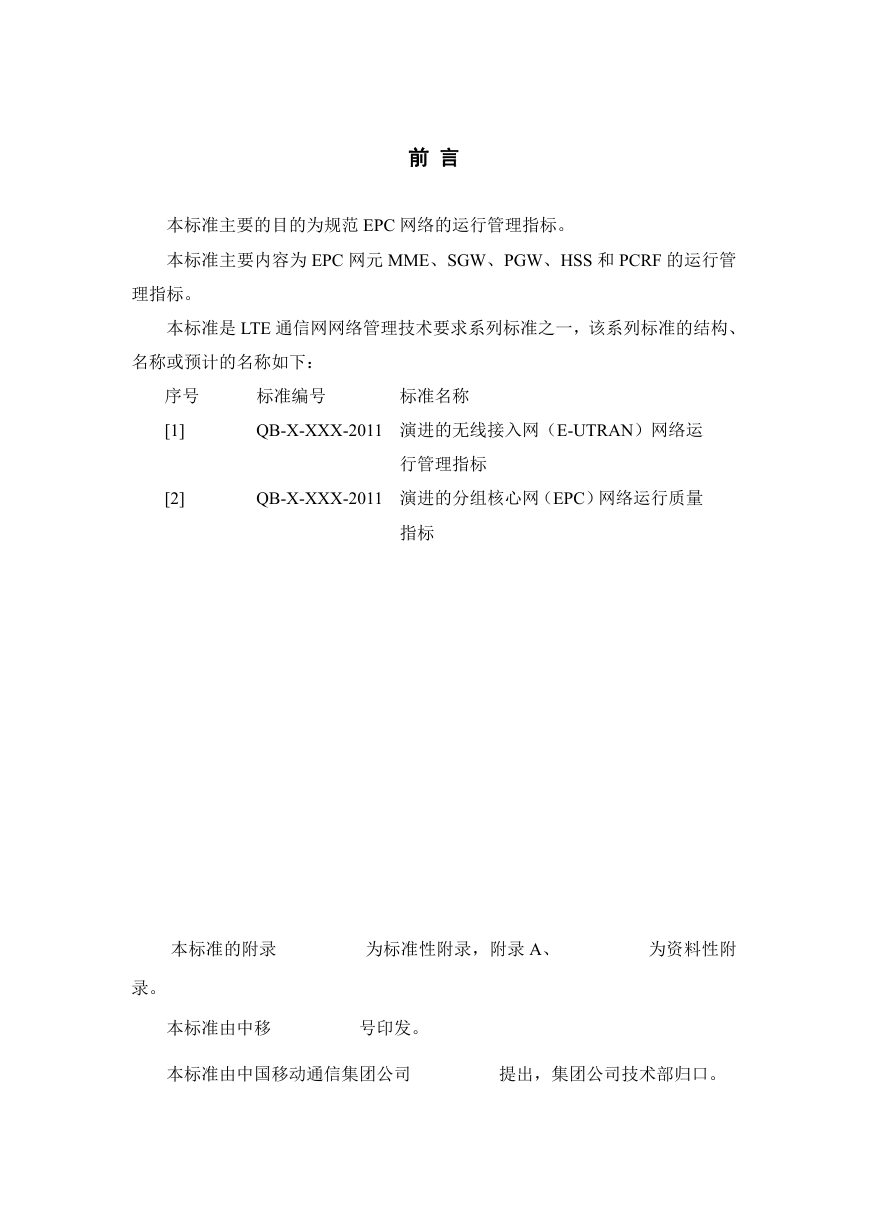

前 言
本标准主要的目的为规范 EPC 网络的运行管理指标。
本标准主要内容为 EPC 网元 MME、SGW、PGW、HSS 和 PCRF 的运行管
理指标。
本标准是 LTE 通信网网络管理技术要求系列标准之一,该系列标准的结构、
名称或预计的名称如下:
序号
[1]
标准编号
标准名称
QB-X-XXX-2011 演进的无线接入网(E-UTRAN)网络运
[2]
QB-X-XXX-2011 演进的分组核心网(EPC)网络运行质量
行管理指标
指标
本标准的附录
为标准性附录,附录 A、
为资料性附
录。
本标准由中移
号印发。
本标准由中国移动通信集团公司
提出,集团公司技术部归口。

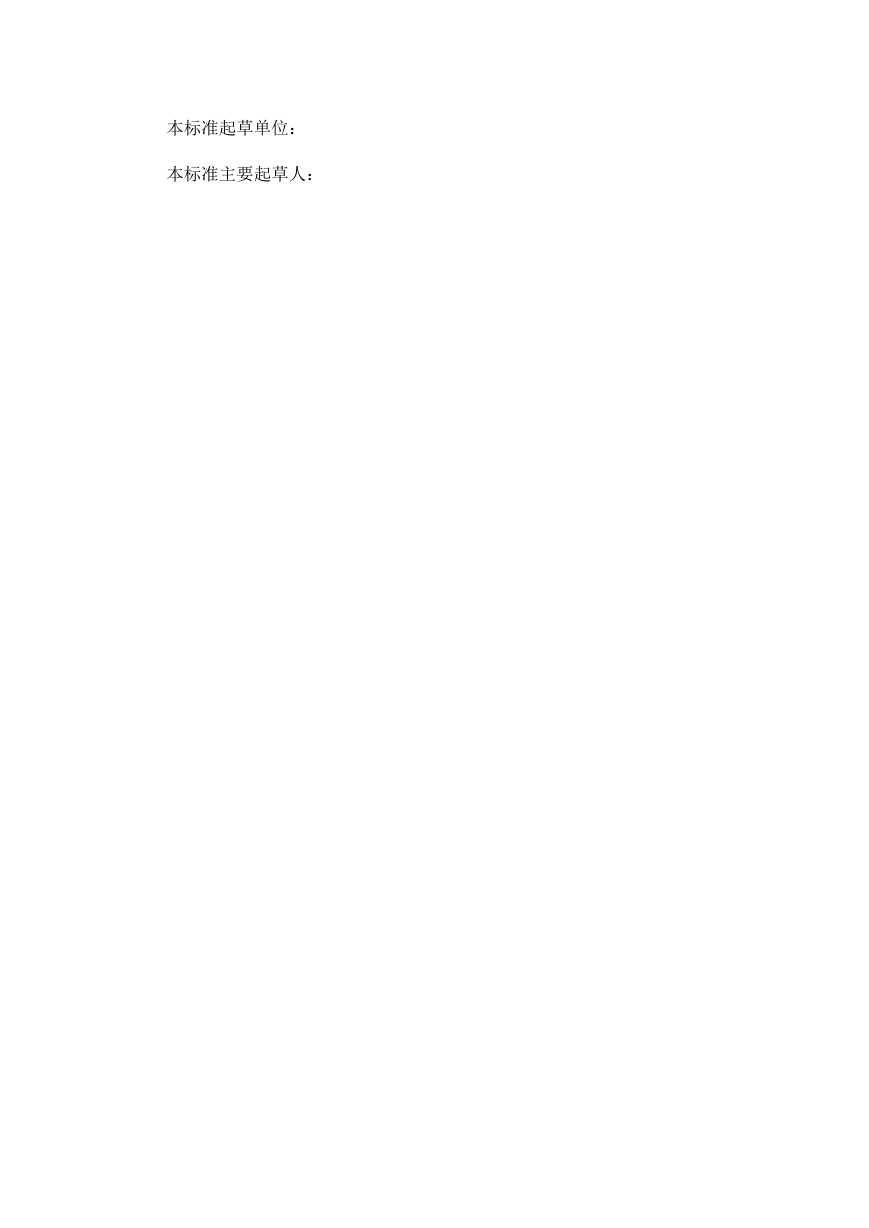

本标准起草单位:
本标准主要起草人:

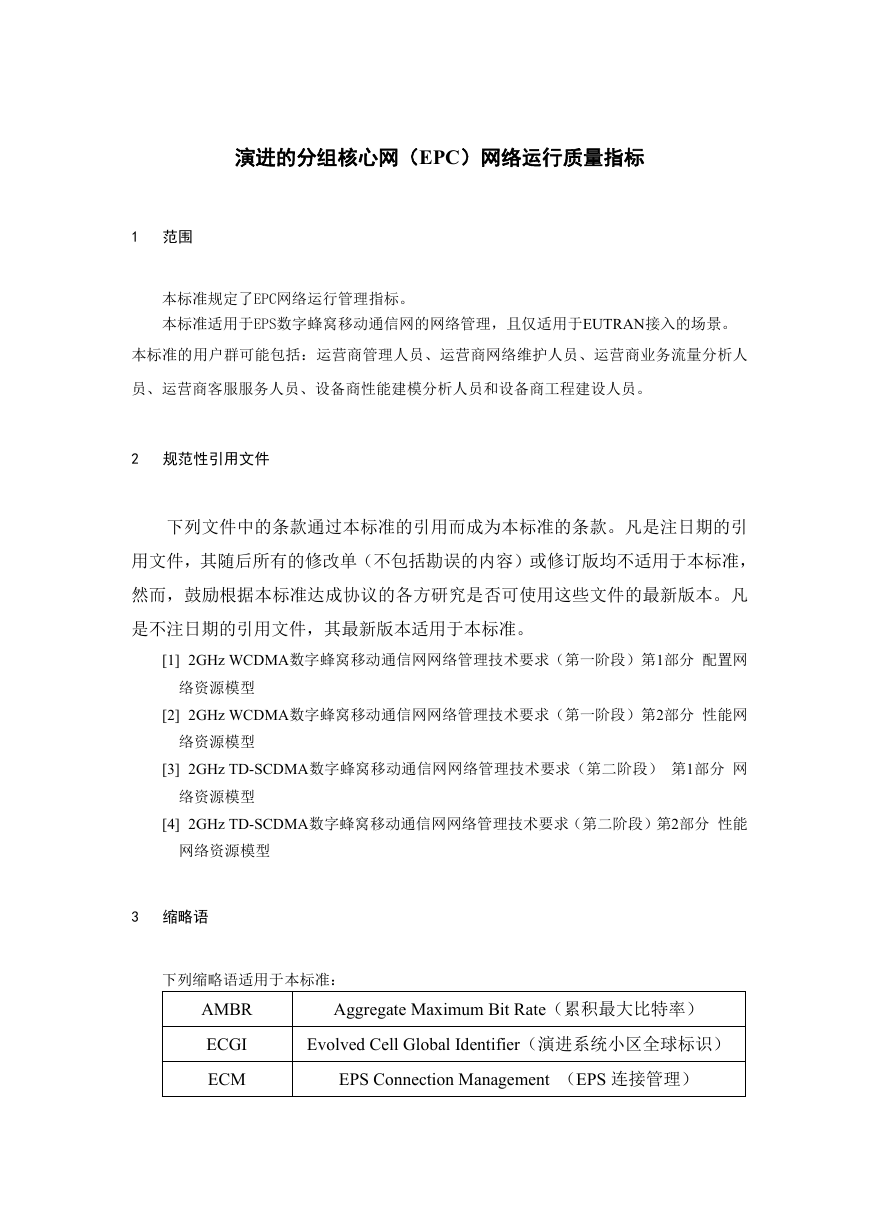

演进的分组核心网(EPC)网络运行质量指标
1 范围
本标准规定了EPC网络运行管理指标。
本标准适用于EPS数字蜂窝移动通信网的网络管理,且仅适用于EUTRAN接入的场景。
本标准的用户群可能包括:运营商管理人员、运营商网络维护人员、运营商业务流量分析人
员、运营商客服服务人员、设备商性能建模分析人员和设备商工程建设人员。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引
用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,
然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡
是不注日期的引用文件,其最新版本适用于本标准。
[1] 2GHz WCDMA数字蜂窝移动通信网网络管理技术要求(第一阶段)第1部分 配置网
络资源模型
[2] 2GHz WCDMA数字蜂窝移动通信网网络管理技术要求(第一阶段)第2部分 性能网
络资源模型
[3] 2GHz TD-SCDMA数字蜂窝移动通信网网络管理技术要求(第二阶段) 第1部分 网
络资源模型
[4] 2GHz TD-SCDMA数字蜂窝移动通信网网络管理技术要求(第二阶段)第2部分 性能
网络资源模型
3 缩略语
下列缩略语适用于本标准:
AMBR
ECGI
ECM
Aggregate Maximum Bit Rate(累积最大比特率)
Evolved Cell Global Identifier(演进系统小区全球标识)
EPS Connection Management (EPS 连接管理)

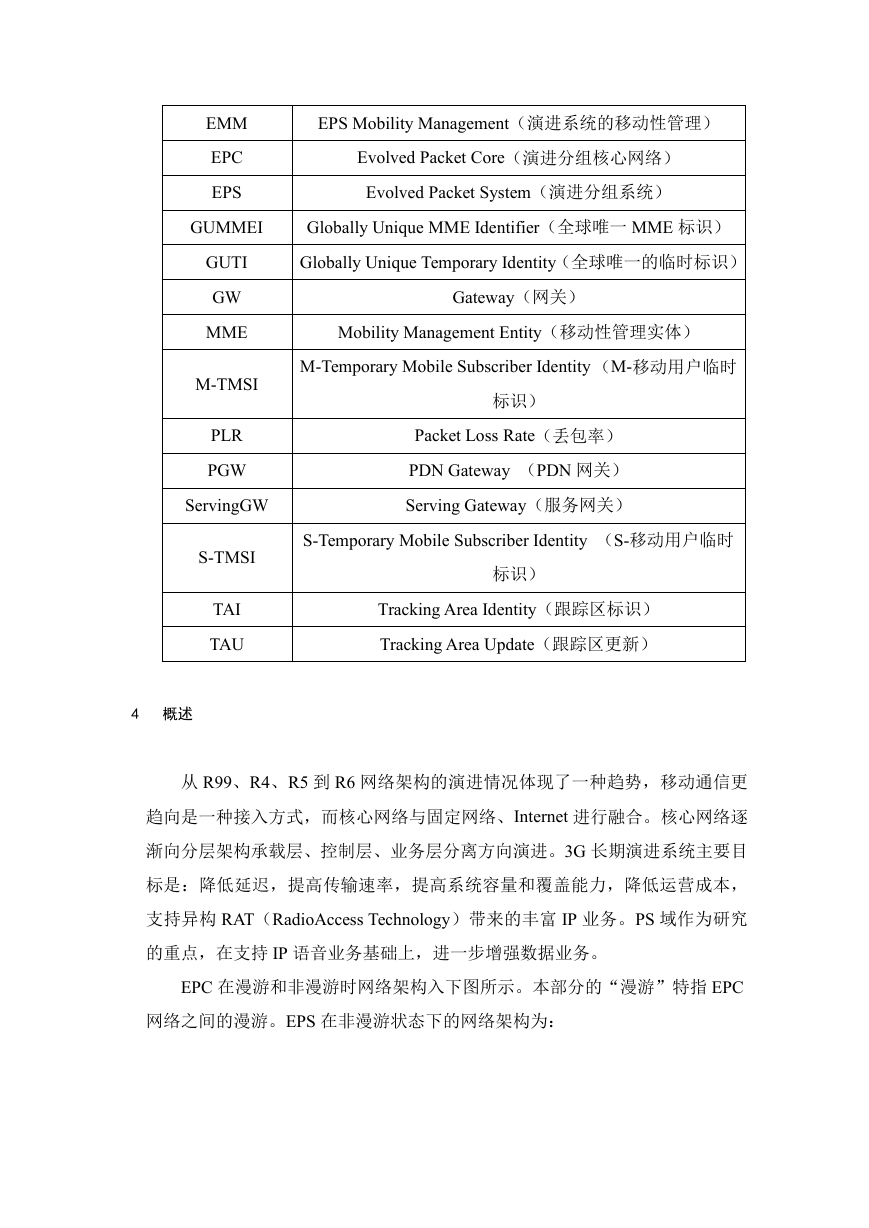

EMM
EPC
EPS
GUMMEI
GUTI
GW
MME
M-TMSI
PLR
PGW
ServingGW
S-TMSI
TAI
TAU
EPS Mobility Management(演进系统的移动性管理)
Evolved Packet Core(演进分组核心网络)
Evolved Packet System(演进分组系统)
Globally Unique MME Identifier(全球唯一 MME 标识)
Globally Unique Temporary Identity(全球唯一的临时标识)
Gateway(网关)
Mobility Management Entity(移动性管理实体)
M-Temporary Mobile Subscriber Identity (M-移动用户临时
标识)
Packet Loss Rate(丢包率)
PDN Gateway (PDN 网关)
Serving Gateway(服务网关)
S-Temporary Mobile Subscriber Identity (S-移动用户临时
标识)
Tracking Area Identity(跟踪区标识)
Tracking Area Update(跟踪区更新)
4 概述
从 R99、R4、R5 到 R6 网络架构的演进情况体现了一种趋势,移动通信更
趋向是一种接入方式,而核心网络与固定网络、Internet 进行融合。核心网络逐
渐向分层架构承载层、控制层、业务层分离方向演进。3G 长期演进系统主要目
标是:降低延迟,提高传输速率,提高系统容量和覆盖能力,降低运营成本,
支持异构 RAT(RadioAccess Technology)带来的丰富 IP 业务。PS 域作为研究
的重点,在支持 IP 语音业务基础上,进一步增强数据业务。
EPC 在漫游和非漫游时网络架构入下图所示。本部分的“漫游”特指 EPC
网络之间的漫游。EPS 在非漫游状态下的网络架构为:
