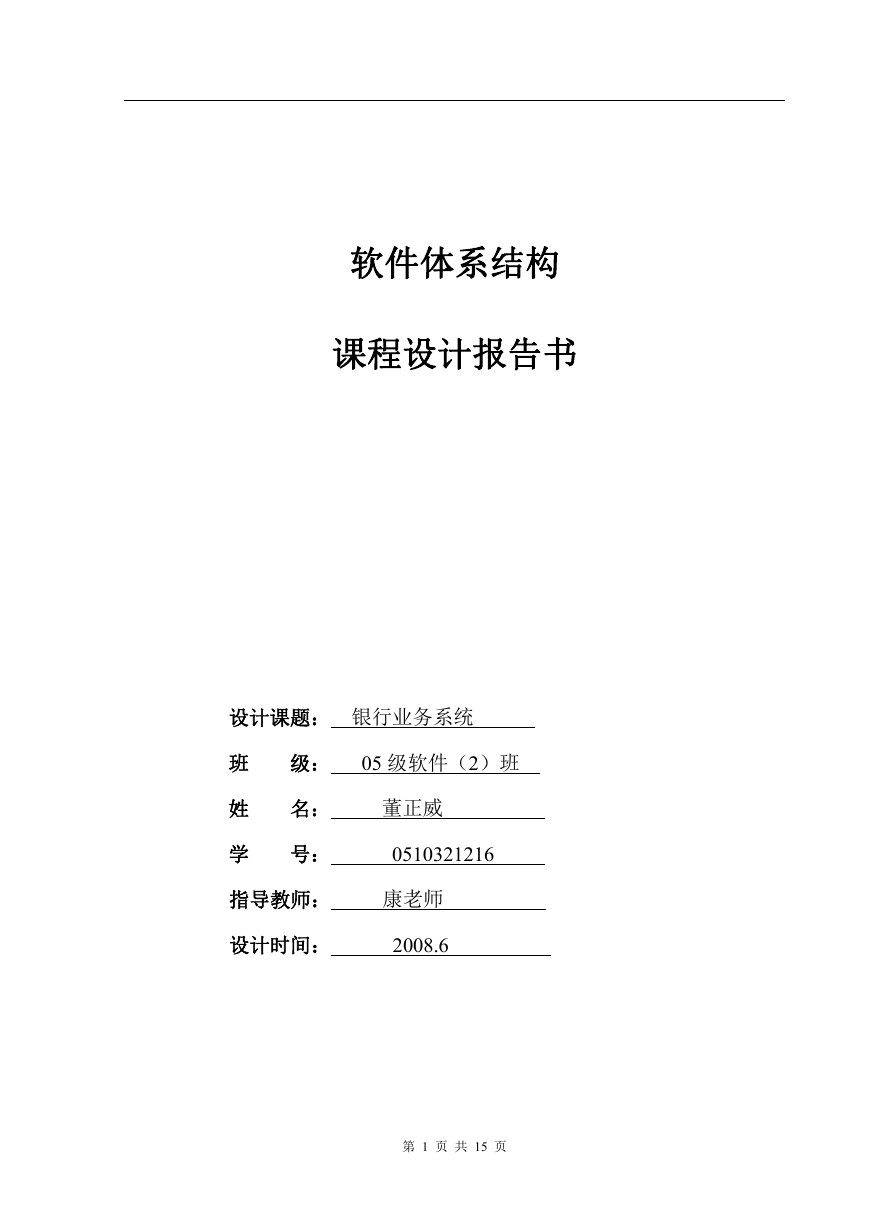

    软件体系结构 课程设计报告书 设计课题： 银行业务系统 班 级： 05 级软件（2）班 姓 名： 董正威 学 号： 0510321216 指导教师： 康老师 设计时间： 2008.6 第 1 页 共 15 页

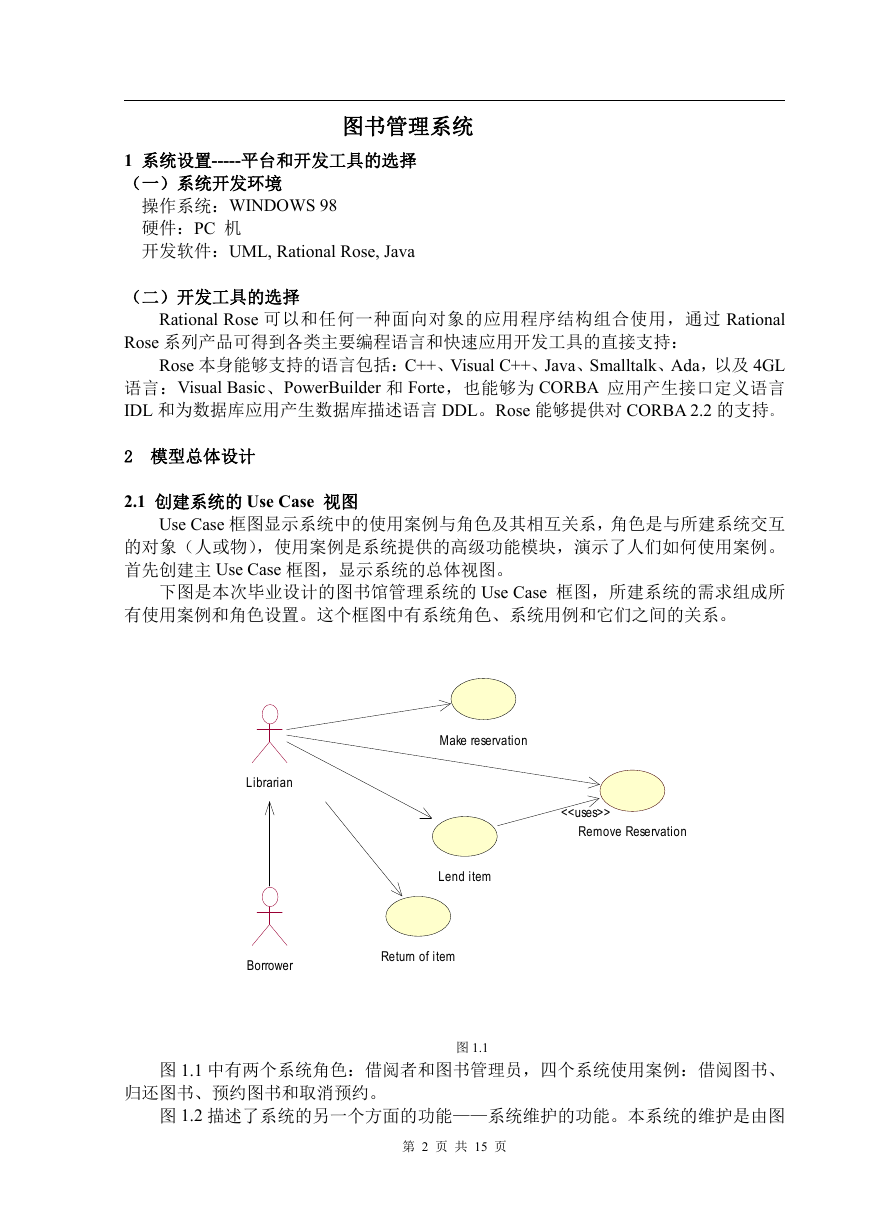

    图书管理系统 1 系统设置-----平台和开发工具的选择 （一）系统开发环境 操作系统：WINDOWS 98 硬件：PC 机 开发软件：UML, Rational Rose, Java （二）开发工具的选择 Rational Rose 可以和任何一种面向对象的应用程序结构组合使用，通过 Rational Rose 系列产品可得到各类主要编程语言和快速应用开发工具的直接支持： Rose 本身能够支持的语言包括：C++、Visual C++、Java、Smalltalk、Ada，以及 4GL 语言：Visual Basic、PowerBuilder 和 Forte，也能够为 CORBA 应用产生接口定义语言 IDL 和为数据库应用产生数据库描述语言 DDL。Rose 能够提供对 CORBA 2.2 的支持。 2 模型总体设计 2.1 创建系统的 Use Case 视图 Use Case 框图显示系统中的使用案例与角色及其相互关系，角色是与所建系统交互 的对象（人或物），使用案例是系统提供的高级功能模块，演示了人们如何使用案例。 首先创建主 Use Case 框图，显示系统的总体视图。 下图是本次毕业设计的图书馆管理系统的 Use Case 框图，所建系统的需求组成所 有使用案例和角色设置。这个框图中有系统角色、系统用例和它们之间的关系。 Librarian Make reservation Lend item <> Remove Reservation Borrower Return of item 图 1.1 中有两个系统角色：借阅者和图书管理员，四个系统使用案例：借阅图书、 归还图书、预约图书和取消预约。 图 1.2 描述了系统的另一个方面的功能——系统维护的功能。本系统的维护是由图 图 1.1 第 2 页 共 15 页

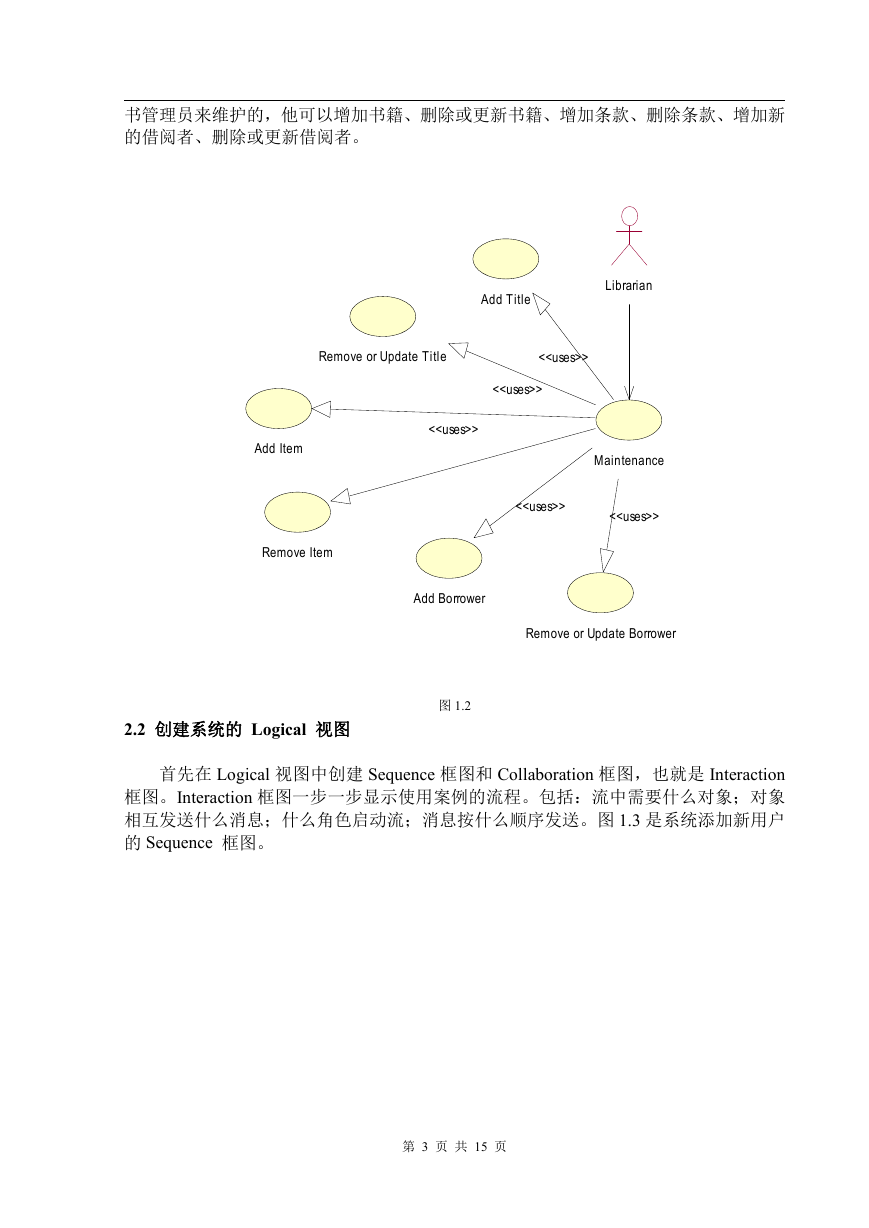

    书管理员来维护的，他可以增加书籍、删除或更新书籍、增加条款、删除条款、增加新 的借阅者、删除或更新借阅者。 Add Title Librarian Remove or Update Title <> <> <> Add Item Remove Item Maintenance <> <> Remove or Update Borrower Add Borrower 图 1.2 2.2 创建系统的 Logical 视图 首先在 Logical 视图中创建 Sequence 框图和 Collaboration 框图，也就是 Interaction 框图。Interaction 框图一步一步显示使用案例的流程。包括：流中需要什么对象；对象 相互发送什么消息；什么角色启动流；消息按什么顺序发送。图 1.3 是系统添加新用户 的 Sequence 框图。 第 3 页 共 15 页

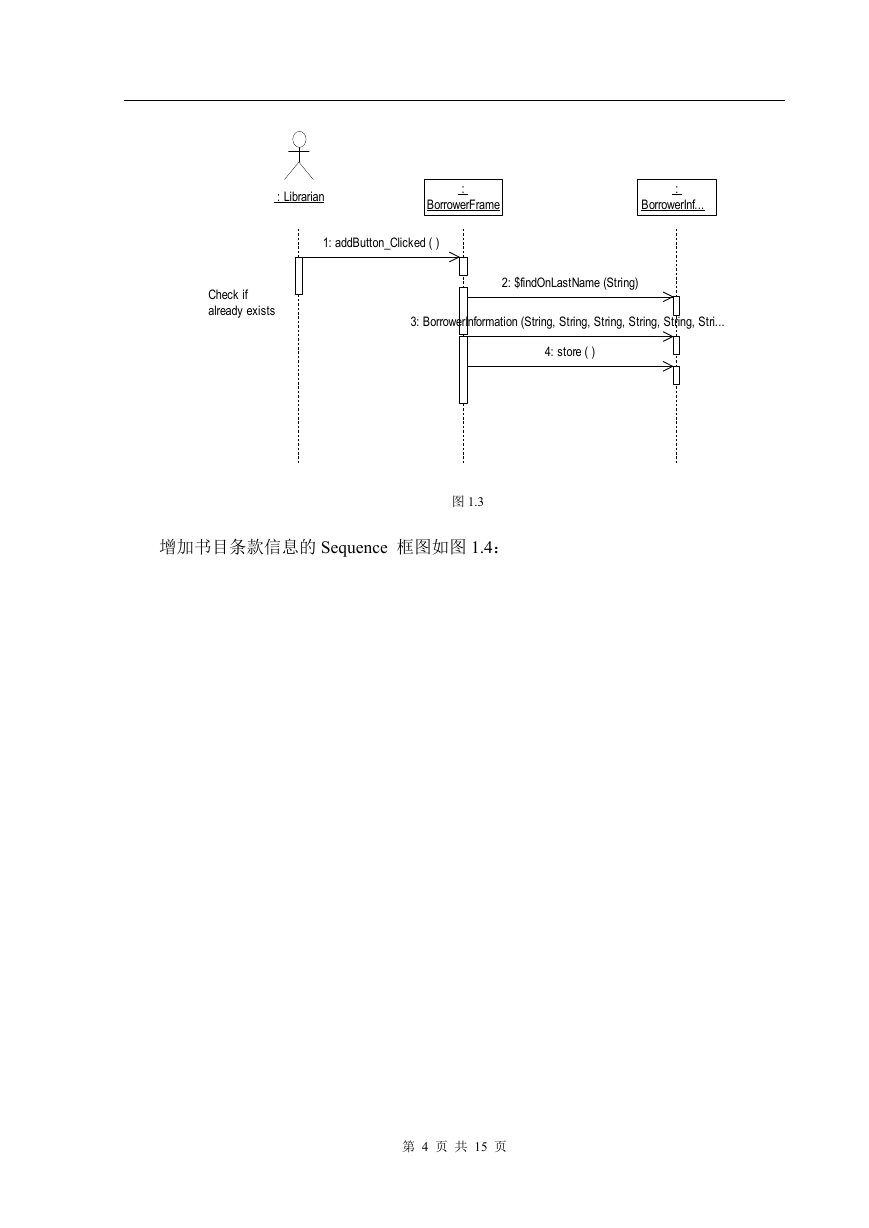

    : Librarian : BorrowerFrame : BorrowerInf... 1: addButton_Clicked ( ) Check if already exists 2: $findOnLastName (String) 3: BorrowerInformation (String, String, String, String, String, Stri... 4: store ( ) 增加书目条款信息的 Sequence 框图如图 1.4： 图 1.3 第 4 页 共 15 页

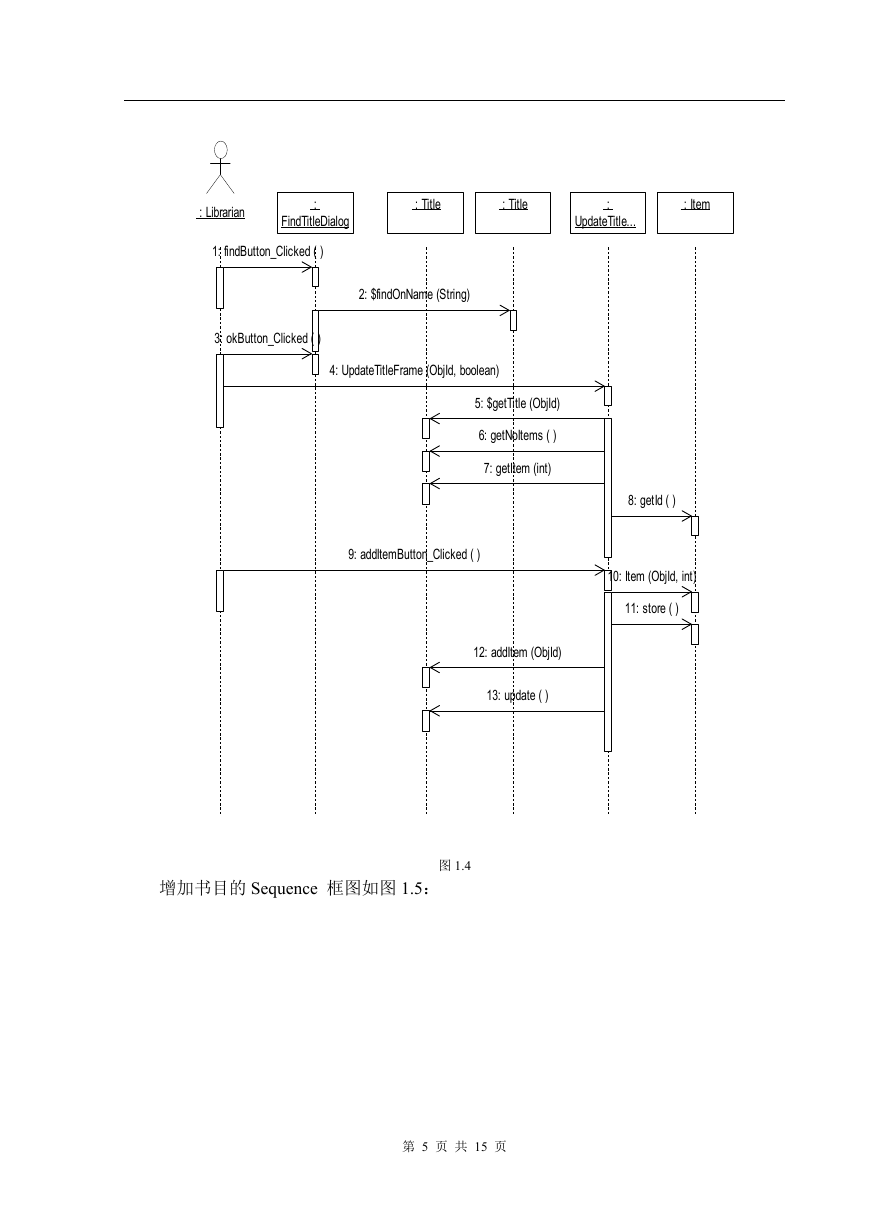

    : Librarian : FindTitleDialog 1: findButton_Clicked ( ) : Title : Title : UpdateTitle... : Item 2: $findOnName (String) 3: okButton_Clicked ( ) 4: UpdateTitleFrame (ObjId, boolean) 5: $getTitle (ObjId) 6: getNoItems ( ) 7: getItem (int) 9: addItemButton_Clicked ( ) 12: addItem (ObjId) 13: update ( ) 8: getId ( ) 10: Item (ObjId, int) 11: store ( ) 增加书目的 Sequence 框图如图 1.5： 图 1.4 第 5 页 共 15 页

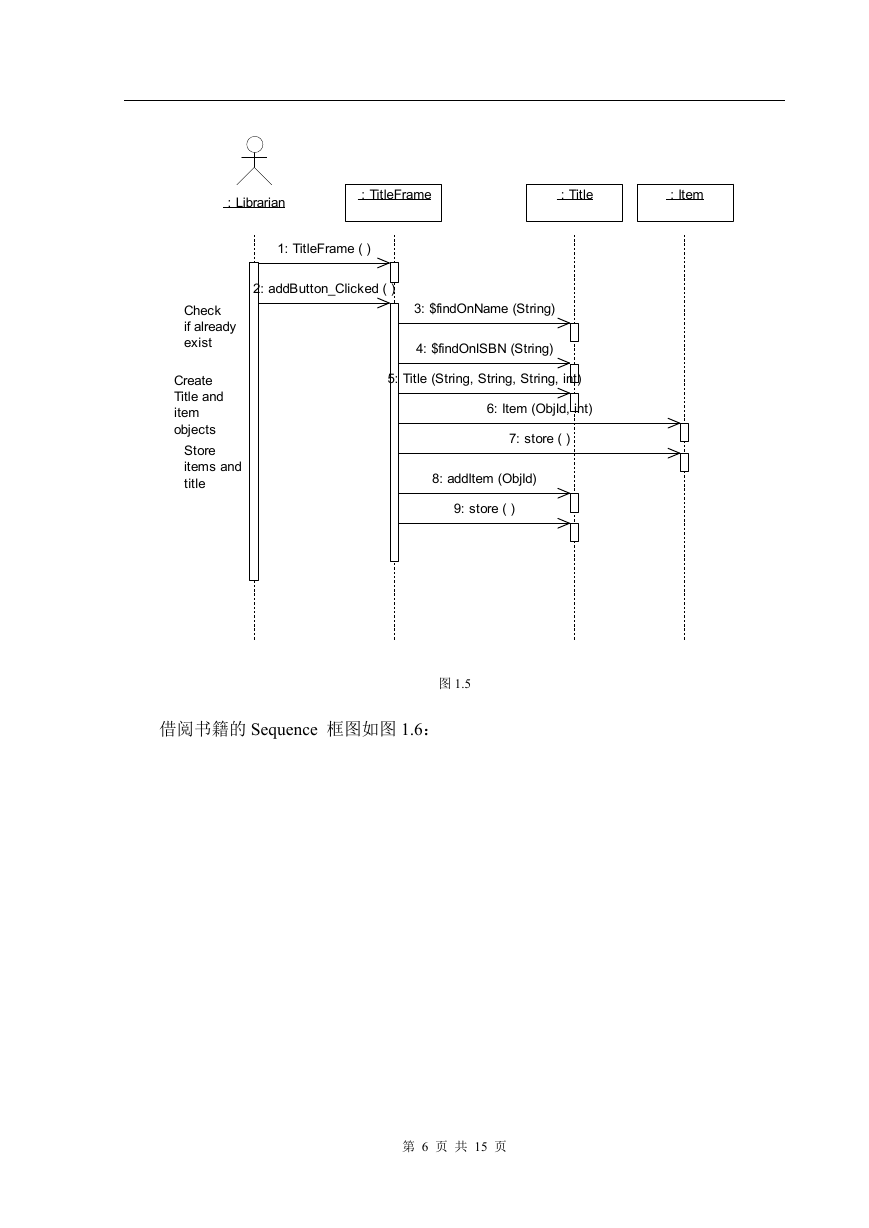

    : Librarian : TitleFrame : Title : Item 1: TitleFrame ( ) 2: addButton_Clicked ( ) Check if already exist Create Title and item objects Store items and title 3: $findOnName (String) 4: $findOnISBN (String) 5: Title (String, String, String, int) 6: Item (ObjId, int) 7: store ( ) 8: addItem (ObjId) 9: store ( ) 借阅书籍的 Sequence 框图如图 1.6： 图 1.5 第 6 页 共 15 页

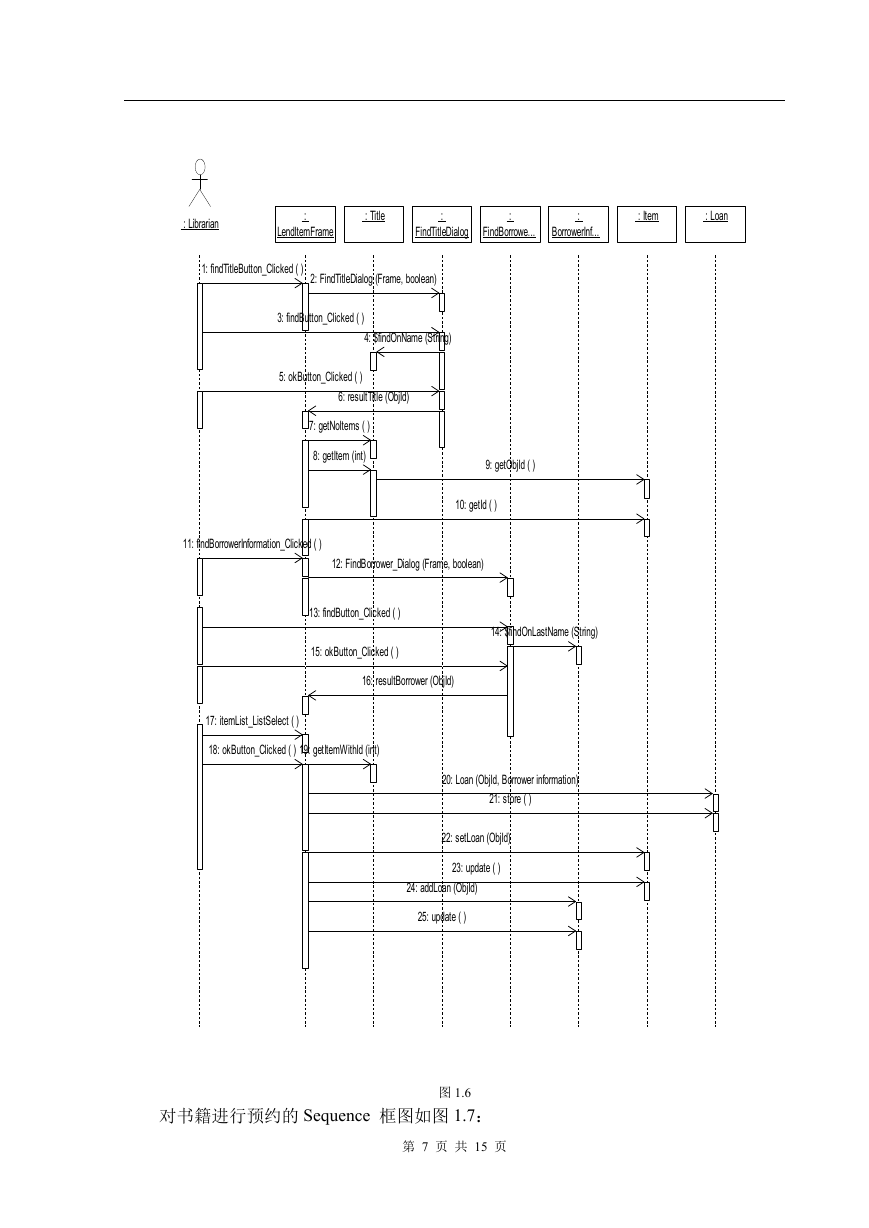

    : Librarian : LendItemFrame : Title : FindTitleDialog : FindBorrowe... : BorrowerInf... : Item : Loan 1: findTitleButton_Clicked ( ) 2: FindTitleDialog (Frame, boolean) 3: findButton_Clicked ( ) 4: $findOnName (String) 5: okButton_Clicked ( ) 6: resultTitle (ObjId) 7: getNoItems ( ) 8: getItem (int) 9: getObjId ( ) 10: getId ( ) 11: findBorrowerInformation_Clicked ( ) 12: FindBorrower_Dialog (Frame, boolean) 13: findButton_Clicked ( ) 15: okButton_Clicked ( ) 16: resultBorrower (ObjId) 14: $findOnLastName (String) 17: itemList_ListSelect ( ) 18: okButton_Clicked ( ) 19: getItemWithId (int) 20: Loan (ObjId, Borrower information) 21: store ( ) 22: setLoan (ObjId) 23: update ( ) 24: addLoan (ObjId) 25: update ( ) 对书籍进行预约的 Sequence 框图如图 1.7： 图 1.6 第 7 页 共 15 页

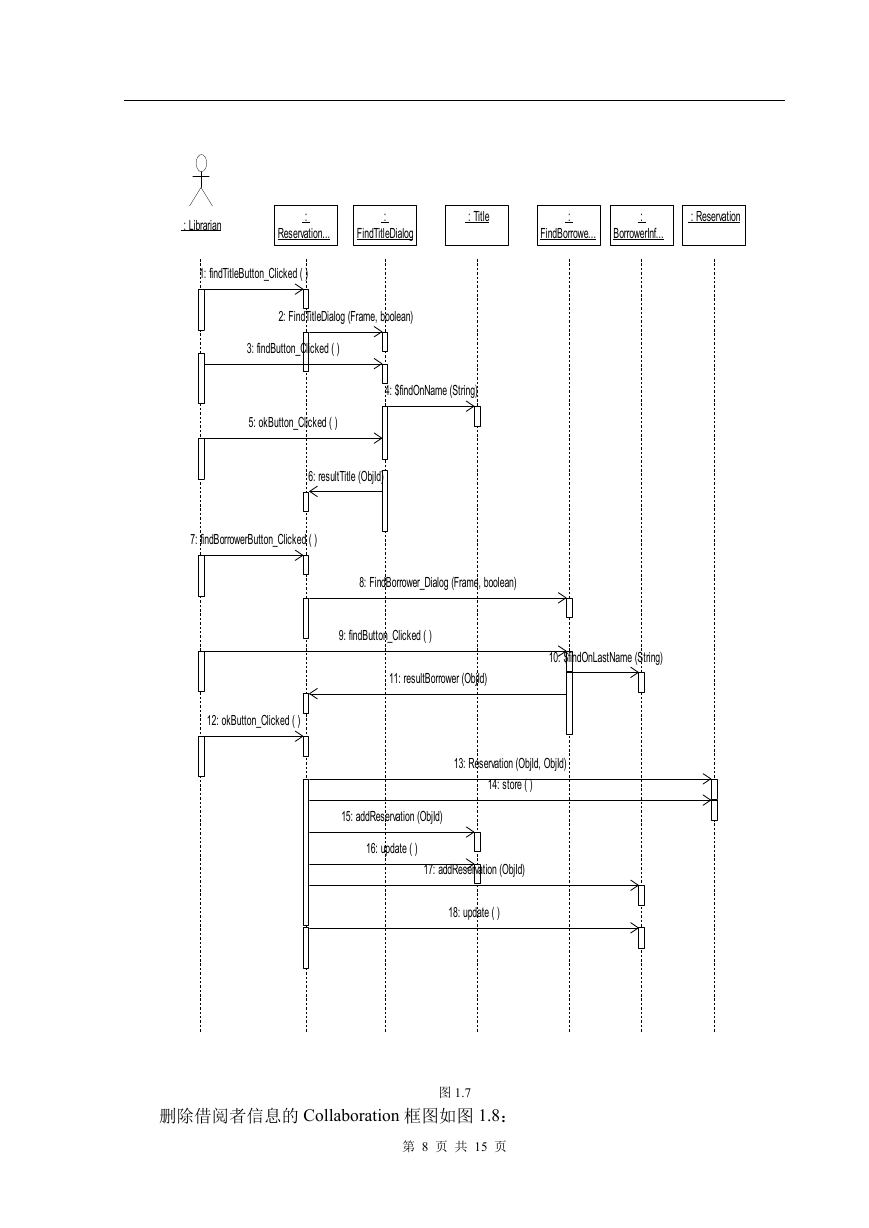

    : Librarian : Reservation... : FindTitleDialog : Title : FindBorrowe... : BorrowerInf... : Reservation 1: findTitleButton_Clicked ( ) 2: FindTitleDialog (Frame, boolean) 3: findButton_Clicked ( ) 4: $findOnName (String) 5: okButton_Clicked ( ) 6: resultTitle (ObjId) 7: findBorrowerButton_Clicked ( ) 8: FindBorrower_Dialog (Frame, boolean) 9: findButton_Clicked ( ) 11: resultBorrower (ObjId) 10: $findOnLastName (String) 12: okButton_Clicked ( ) 13: Reservation (ObjId, ObjId) 14: store ( ) 15: addReservation (ObjId) 16: update ( ) 17: addReservation (ObjId) 18: update ( ) 删除借阅者信息的 Collaboration 框图如图 1.8： 第 8 页 共 15 页 图 1.7
