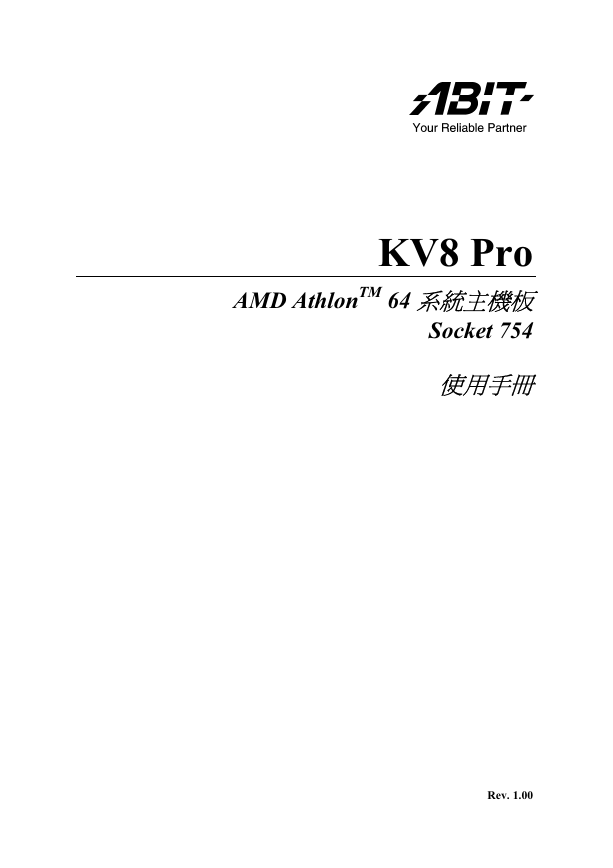

KV8 Pro AMD AthlonTM 64 系統主機板 Socket 754 使用手冊 Rev. 1.00

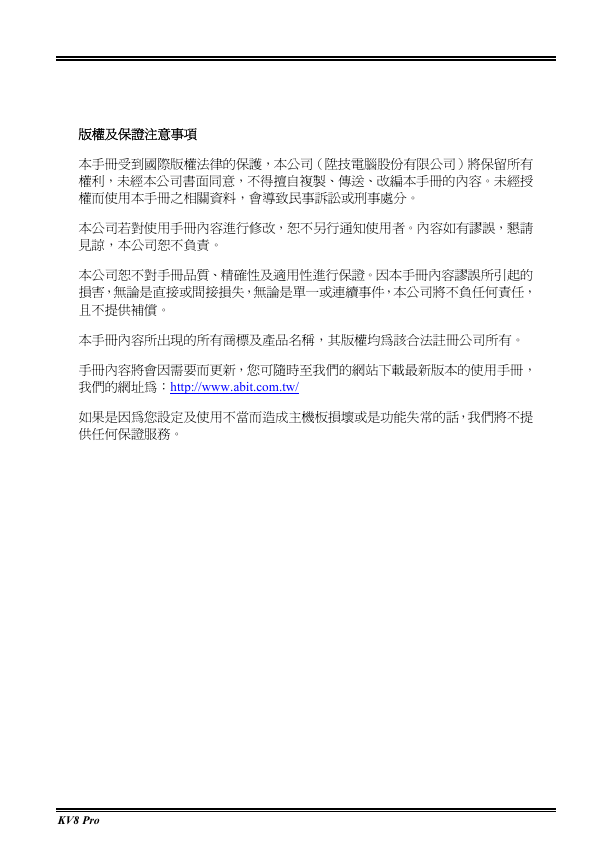

版權及保證注意事項本手冊受到國際版權法律的保護，本公司（陞技電腦股份有限公司）將保留所有權利，未經本公司書面同意，不得擅自複製、傳送、改編本手冊的內容。未經授權而使用本手冊之相關資料，會導致民事訴訟或刑事處分。本公司若對使用手冊內容進行修改，恕不另行通知使用者。內容如有謬誤，懇請見諒，本公司恕不負責。本公司恕不對手冊品質、精確性及適用性進行保證。因本手冊內容謬誤所引起的損害，無論是直接或間接損失，無論是單一或連續事件，本公司將不負任何責任，且不提供補償。本手冊內容所出現的所有商標及產品名稱，其版權均為該合法註冊公司所有。手冊內容將會因需要而更新，您可隨時至我們的網站下載最新版本的使用手冊，我們的網址為：http://www.abit.com.tw/ 如果是因為您設定及使用不當而造成主機板損壞或是功能失常的話，我們將不提供任何保證服務。 KV8 Pro

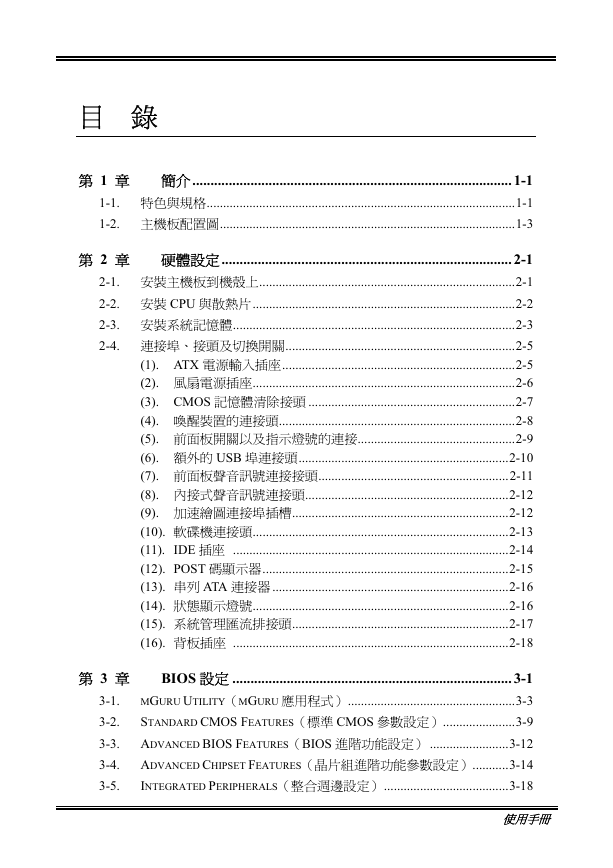

目錄第 1 章簡介 ........................................................................................ 1-1 1-1. 1-2. 特色與規格..............................................................................................1-1 主機板配置圖..........................................................................................1-3 第 2 章硬體設定 ................................................................................ 2-1 2-1. 2-2. 2-3. 2-4. 安裝主機板到機殼上..............................................................................2-1 安裝 CPU 與散熱片 ................................................................................2-2 安裝系統記憶體......................................................................................2-3 (3). (6). (7). (8). (9). (4). (5). (1). (2). 連接埠、接頭及切換開關......................................................................2-5 ATX 電源輸入插座.......................................................................2-5 風扇電源插座................................................................................2-6 CMOS 記憶體清除接頭 ...............................................................2-7 喚醒裝置的連接頭........................................................................2-8 前面板開關以及指示燈號的連接................................................2-9 額外的 USB 埠連接頭................................................................2-10 前面板聲音訊號連接接頭..........................................................2-11 內接式聲音訊號連接頭..............................................................2-12 加速繪圖連接埠插槽..................................................................2-12 軟碟機連接頭..............................................................................2-13 IDE 插座 ....................................................................................2-14 POST 碼顯示器...........................................................................2-15 串列 ATA 連接器 ........................................................................2-16 狀態顯示燈號..............................................................................2-16 系統管理匯流排接頭..................................................................2-17 背板插座 ....................................................................................2-18 (10). (12). (13). (14). (11). (15). (16). 第 3 章 BIOS 設定 ............................................................................. 3-1 3-1. 3-2. 3-3. 3-4. 3-5. ΜGURU UTILITY（ΜGURU 應用程式）...................................................3-3 STANDARD CMOS FEATURES（標準 CMOS 參數設定）......................3-9 ADVANCED BIOS FEATURES（BIOS 進階功能設定） ........................3-12 ADVANCED CHIPSET FEATURES（晶片組進階功能參數設定）...........3-14 INTEGRATED PERIPHERALS（整合週邊設定）......................................3-18 使用手冊

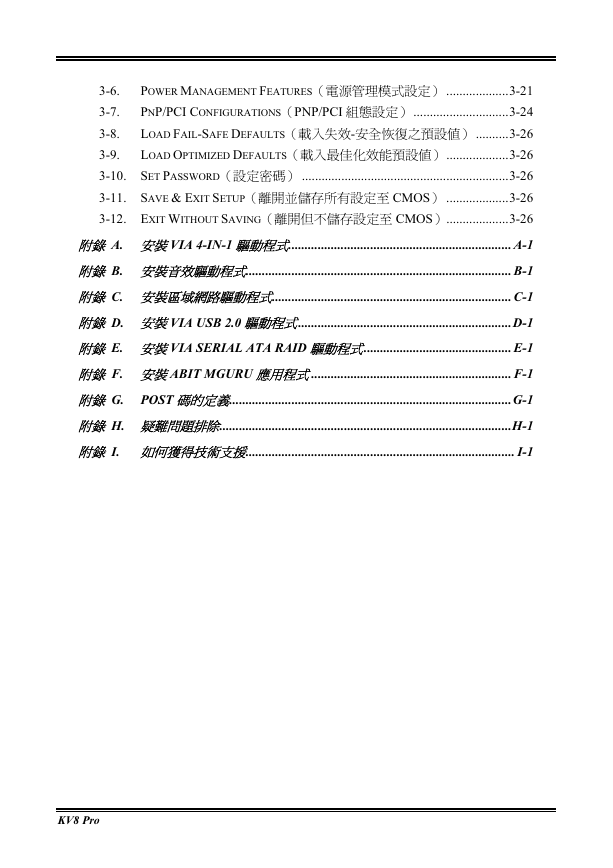

3-6. 3-7. 3-8. 3-9. POWER MANAGEMENT FEATURES（電源管理模式設定） ...................3-21 PNP/PCI CONFIGURATIONS（PNP/PCI 組態設定） .............................3-24 LOAD FAIL-SAFE DEFAULTS（載入失效-安全恢復之預設值） ..........3-26 LOAD OPTIMIZED DEFAULTS（載入最佳化效能預設值） ...................3-26 3-10. SET PASSWORD（設定密碼） ...............................................................3-26 3-11. SAVE & EXIT SETUP（離開並儲存所有設定至 CMOS） ...................3-26 3-12. EXIT WITHOUT SAVING（離開但不儲存設定至 CMOS）...................3-26 附錄 A. 安裝 VIA 4-IN-1 驅動程式.................................................................... A-1 附錄 B. 安裝音效驅動程式................................................................................. B-1 附錄 C. 安裝區域網路驅動程式......................................................................... C-1 附錄 D. 安裝 VIA USB 2.0 驅動程式 ................................................................. D-1 附錄 E. 安裝 VIA SERIAL ATA RAID 驅動程式 ............................................. E-1 附錄 F. 安裝 ABIT ΜGURU 應用程式 ............................................................. F-1 附錄 G. POST 碼的定義...................................................................................... G-1 附錄 H. 疑難問題排除.........................................................................................H-1 附錄 I. 如何獲得技術支援.................................................................................. I-1 KV8 Pro

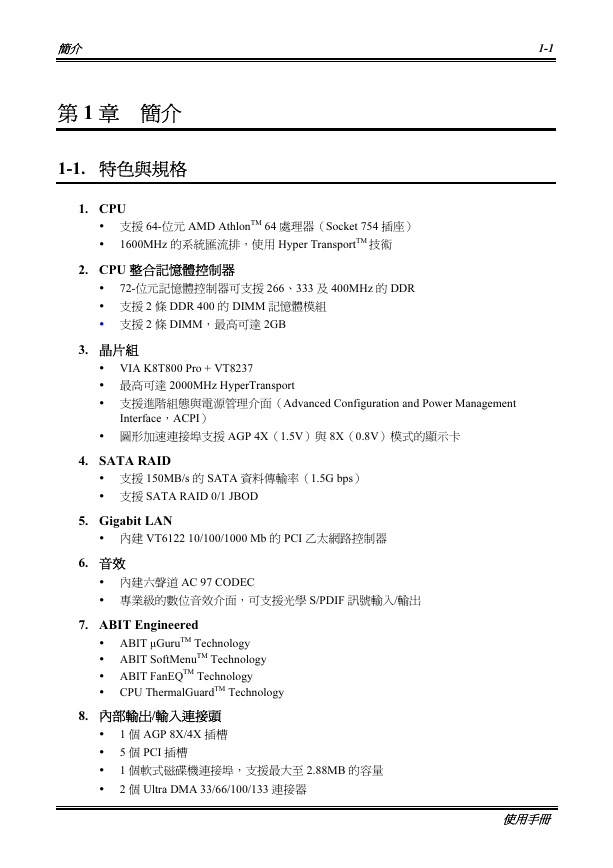

簡介 1-1 第 1 章簡介 1-1. 特色與規格 1. CPU 支援 64-位元 AMD AthlonTM 64 處理器（Socket 754 插座） 1600MHz 的系統匯流排，使用 Hyper TransportTM 技術 2. CPU 整合記憶體控制器 72-位元記憶體控制器可支援 266、333 及 400MHz 的 DDR 支援 2 條 DDR 400 的 DIMM 記憶體模組支援 2 條 DIMM，最高可達 2GB 3. 晶片組 VIA K8T800 Pro + VT8237 最高可達 2000MHz HyperTransport 支援進階組態與電源管理介面（Advanced Configuration and Power Management Interface，ACPI）圖形加速連接埠支援 AGP 4X（1.5V）與 8X（0.8V）模式的顯示卡 4. SATA RAID 支援 150MB/s 的 SATA 資料傳輸率（1.5G bps）支援 SATA RAID 0/1 JBOD 5. Gigabit LAN 內建 VT6122 10/100/1000 Mb 的 PCI 乙太網路控制器 6. 音效內建六聲道 AC 97 CODEC 專業級的數位音效介面，可支援光學 S/PDIF 訊號輸入/輸出 7. ABIT Engineered ABIT µGuruTM Technology ABIT SoftMenuTM Technology ABIT FanEQTM Technology CPU ThermalGuardTM Technology 8. 內部輸出/輸入連接頭 1 個 AGP 8X/4X 插槽 5 個 PCI 插槽 1 個軟式磁碟機連接埠，支援最大至 2.88MB 的容量 2 個 Ultra DMA 33/66/100/133 連接器使用手冊

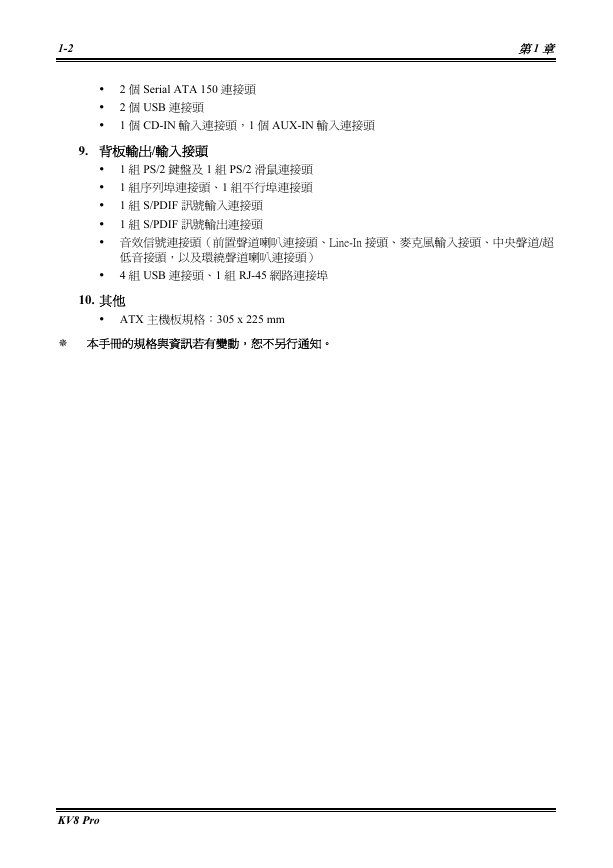

1-2 第 1 章 2 個 Serial ATA 150 連接頭 2 個 USB 連接頭 1 個 CD-IN 輸入連接頭，1 個 AUX-IN 輸入連接頭 9. 背板輸出/輸入接頭 1 組 PS/2 鍵盤及 1 組 PS/2 滑鼠連接頭 1 組序列埠連接頭、1 組平行埠連接頭 1 組 S/PDIF 訊號輸入連接頭 1 組 S/PDIF 訊號輸出連接頭音效信號連接頭（前置聲道喇叭連接頭、Line-In 接頭、麥克風輸入接頭、中央聲道/超低音接頭，以及環繞聲道喇叭連接頭） 4 組 USB 連接頭、1 組 RJ-45 網路連接埠 10. 其他 ATX 主機板規格：305 x 225 mm 本手冊的規格與資訊若有變動，恕不另行通知。 KV8 Pro

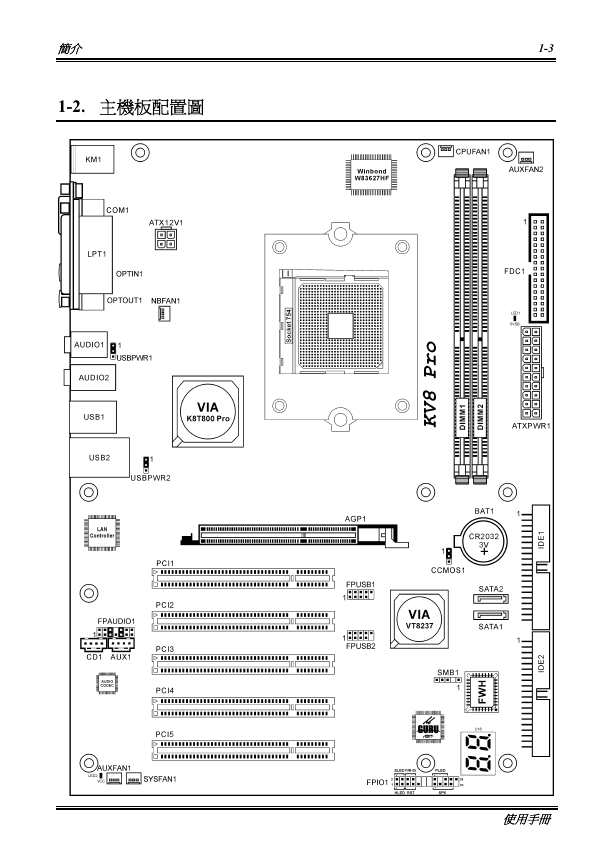

簡介 1-3 1-2. 主機板配置圖使用手冊

1-4 第 1 章 KV8 Pro
